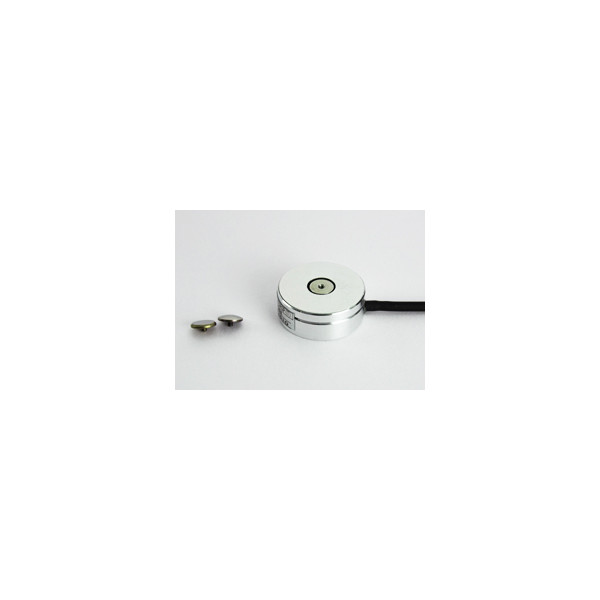

TC-FSRSP (T) ☐☐N-G3
초박형 (압축).
스퍼터링 게이지를 채용하여, 저비용 화를 실현했습니다.
※ 부하 방향에 제약이 있으므로 설치 어댑터 내용은 사용 설명서를 읽으신 상담하는 것이 좋습니다.
| 단위 | 정격 용량 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10 | 20 | 50 | 100 | 200 | 500 | |
| kN | 1 | 2 | 3 | 5 | 10 | 20 | 30 | 50 | 100 | 200 | 300 | 500 | 1000 |
| 정격 용량 | 고유 진동수 | 질량 (약) |
|---|---|---|
| 10N | 1.9kHz | 15g |
| 20N | 2.7kHz | |
| 50N | 4.9kHz |
| 형식 | TC-FSRSP (T) ☐☐N-G3 |
|---|---|
| 허용 과부하 | 120 % RC |
| 정격 출력 | 1mV / V ± 50 % |
| 선형성 | 1 % RO |
| 히스테리시스 | 1 % RO |
| 반복성 | 0.5 % RO |
| 제로 밸런스 | ± 30 % RO |
| 허용인가 전압 | 5V |
| 입력 단자 간 저항 | 470Ω ± 30Ω |
| 출력 단자 간 저항 | 470Ω ± 30Ω |
| 절연 저항 | 1000MΩ 이상 (50VDC) |
| 보상 온도 범위 | 5 ℃ ~ 40 ℃ (결로가 없을 것) |
| 허용 온도 범위 | 0 ℃ ~ 50 ℃ (결로가 없을 것) |
| 영점 온도 영향 | 2 % RO / 10 ℃ |
| 출력의 온도 영향 | 1 % RC / 10 ℃ |
| 케이블 | φ3,6 심 실드 로봇 케이블, 3m 직결 첨단 장미 |
| 고정 방법 | 바닥의 4-M2.6 탭을 나사로 고정 |
| 본체 재질 | 알루미늄 |
| 환경 대응 | RoHS (10 물질) |
| TEDS | 본체 내장 |

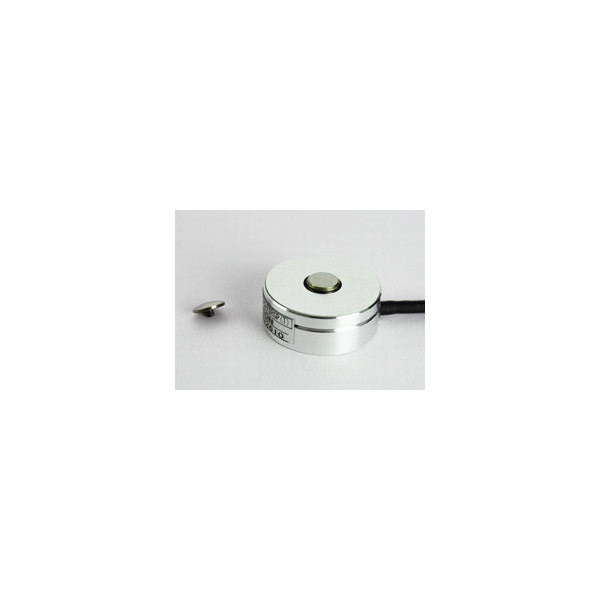

| 부속품 | 로드 버튼 2 개 포함 (구면 1 개, 평면 1 개) |

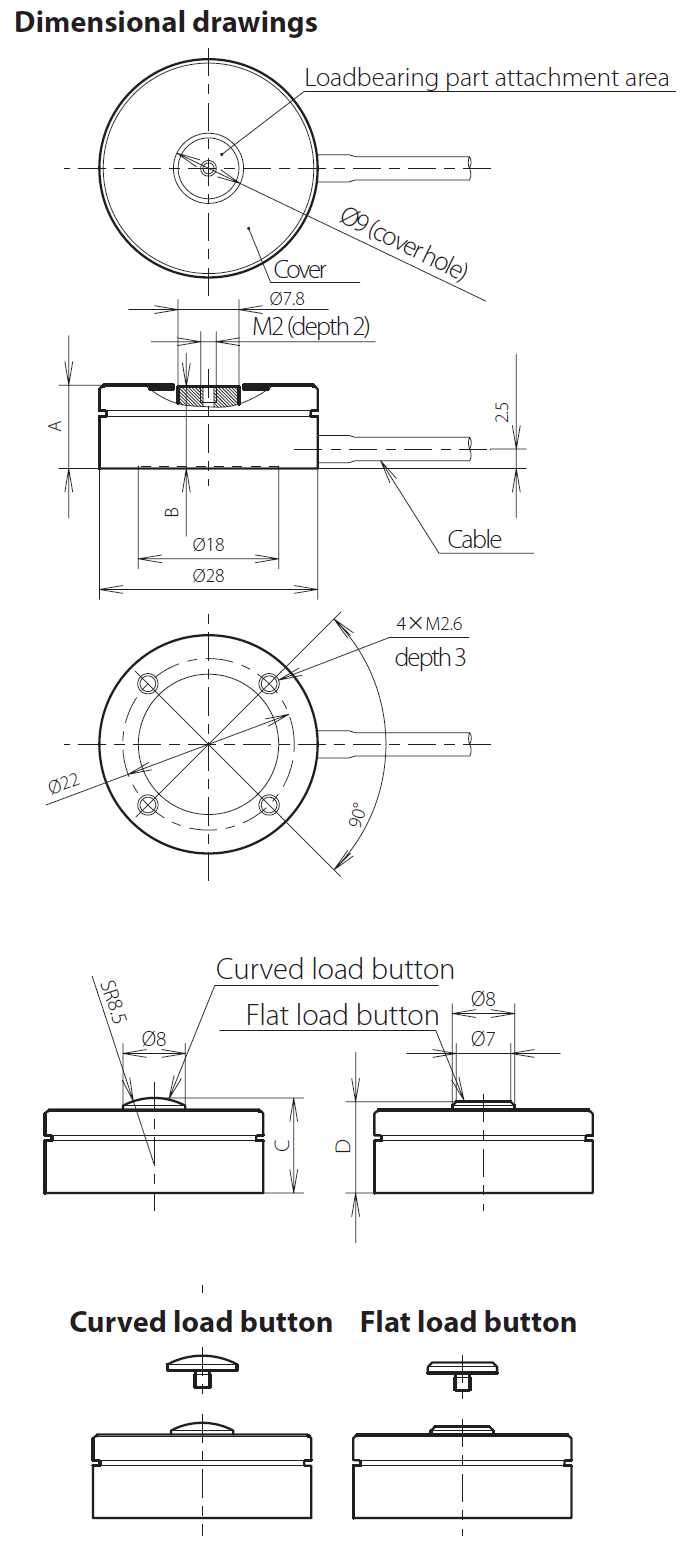

| 정격 용량 | A | B | C | D | 외경 |
|---|---|---|---|---|---|
| 10N | 10.3 | 10.1 | 11.8 | 11.3 | φ28 |
| 20N | |||||
| 50N | 10.7 | 10.5 | 12.2 | 11.7 | |
| 치수 공차 | ± 0.8 | ± 0.2 | |||
※ 치수 A는로드 버튼을 제외한 윗면까지의 치수
※ 치수 B는 바닥에서 하중 불가 장착부까지의 치수
※ 치수 공차는 현재 값에서 향후 변경 될 수 있습니다.
