Tedea-Huntleigh 9010 Self-Contained Weighing Module > 로드셀


Tedea-Huntleigh 9010 Self-Contained Weighing Module 요약정보 및 구매

3–90 kg / 0.03% / IP65, IP66

추천하기
판매가격 전화문의
제조사 TEDEA
모델 TEDEA 9010 Self-Contained Weighing Module

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

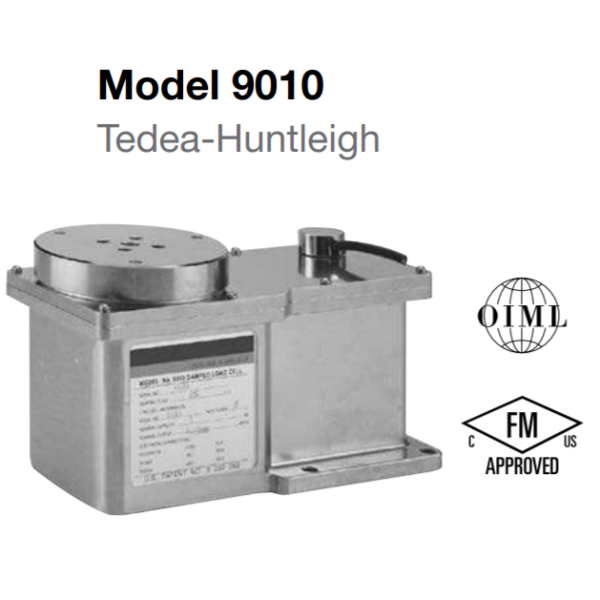

    TEDEA 9010 Self-Contained Weighing Module


    ※ Vishay Tedea Huntleigh


    모델 9010은 다중 헤드 계량기, 체크 계량기 및 갑작스러운 또는 충격 하중을 특징으로 하는 기타 정적 및 동적 계량 응용 프로그램과 같이 반복적인 충격 하중 적용 또는 빠른 계량 및 안정화 시간이 필요한 곳에 사용하기 위한 독립형 계량 모듈입니다.

    모델 9010의 고유한 유체 댐핑 시스템을 통해 이전에는 LVDT 또는 유사한 유형의 측정 장치를 사용해야 했던 애플리케이션에서 로드 셀을 사용할 수 있습니다.

    모델 9010에는 중량 측정 및 등급 평가 애플리케이션에 로드 셀 적응성을 제공하는 고유한 조정 가능한 용기 중량 취소 기능이 있습니다.

    두 개의 추가 감지 와이어는 로드셀에 도달하는 전압을 피드백 합니다. 온도 변화 및/또는 케이블 연장으로 인한 리드 저항의 변화를 완전히 보상하려면 이 전압을 적절한 전자 장치에 공급해야 합니다.


    FEATURES

    • Capacities 3–90 kg

    • Unique adjustable tare load cancelling mechanism

    • Highly effective viscous damping

    • 6 Built-in overload limit stops in three directions

    • Weighing speed is much faster than standard load cell

    • IP65 protection

    • Optional

     ❍ Stainless steel version

     ❍ IP66 with additional breather tube

     ❍ OIML and FM approvals available


    APPLICATIONS

    • Rotary filling machines


    고성능 동적 계량

    계량 모듈 9010은 환경적으로 보호되는 무전해 니켈 도금 알루미늄 하우징으로 둘러싸인 Tedea-Huntleigh 단일 지점 로드셀로 구성됩니다.

    모듈은 로드 셀 성능, 점성 Damp, 조정 가능한 용기 오프셋 메커니즘 및 과부하 보호 기능을 통합합니다.


    로드셀
    Tedea-Huntleigh의 모델 1010, 1040 또는 1140 단일 지점 로드셀은 모델 9010에서 사용할 수 있습니다.
    표준으로 지원되는 용량은 3kg ~ 90kg입니다. 더 큰 용량에 대해서는 VPG 변환기에 문의하십시오.

    과부하 보호
    모델 9010에는 포지티브(밀기), 네거티브(풀) 및 비틀림 하중에 대한 내장형 과부하 정지 장치가 장착되어 있습니다. 이러한 정지는 각 특정 응용 분야에 맞게 공장에서 조정됩니다.

    DAMPING
    모델 9010은 원래 Tedea-Huntleigh가 개발하고 특허를 받은 고유한 점성 감쇠 기술을 특징으로 하며 다음을 제공합니다.
    • 더 빠른 정착 시간
    • 더 빠른 칭량 속도
    • 로드셀 보호(작업수명 연장)
    댐핑 매개변수는 각 특정 애플리케이션에 대해 공장에서 설정됩니다

    용기 적재 취소
    모델 9010은 (여러 범위에서) 최대 35kg의 용기 오프셋을 제공하는 조정 가능한 용기 중량 취소 메커니즘을 갖추고 있습니다.
    용기 오프셋은 공장에서 설정되지만 사용자가 조정할 수 있습니다.
    이 기능은 더 낮은 용량의 로드셀을 사용할 수 있게 하여 더 낮은 이득, 더 낮은 노이즈, 더 높은 안정성 및 더 낮은 전자 회로의 결과를 가져옵니다.
    온도 드리프트.
    용기 제거 기능의 예:
    5kg의 고정하중과 2kg의 애플리케이션을 가정합니다.
    (유용한) 부하.
    1. 용기제거 없이: 5+2의 총 하중은 7kg,
    따라서 최소 10kg 용량의 로드셀을 선택해야 합니다.
    2. 용기 제거 사용: 5kg의 고정 하중은 용기 제거 메커니즘에 의해 반대되고 효과적으로 취소될 수 있으며, 2kg의 하중만 남기므로 3kg의 용량을 선택할 수 있습니다.
    3. 결과: 10kg이 아닌 3kg의 용량은 Tare Cancellation 기능에 의해 3배 이상의 분해능 및 소음 이득을 위해 활성화됩니다.

    로드셀 수명
    모델 9010의 디자인과 고유한 기능으로 인해 로드 셀의 수명이 크게 늘어납니다.
    예를 들어, 일반적인 수명 테스트 세트에서 감쇠되지 않은 로드 셀은 약 300,000번의 사이클 후에 고장났습니다.
    Damp 로드셀은 3억 사이클 이상 동안 심각한 열화 없이 유지됩니다.
    이 테스트에서는 모델 1010 10kg 로드셀이 사용되었습니다.
    2.5kg의 고정하중이 장착 중심에서 150mm 떨어진 곳에 장착되었습니다.
    4.5kg의 충격이 그 지점에서 8회/초의 속도로 적용되었습니다.

    환경 보호
    모델 9010의 로드 셀은 튀는 것을 견딜 수 있도록 견고한 무전해 니켈 도금 알루미늄 또는 스테인리스 스틸 하우징으로 완전히 둘러싸여 있습니다.
     IP65로 환경적으로 보호됩니다. 특별한 "브리더 밸브"는 튀는 액체를 배제하면서 대기압 균등화를 허용합니다.
    옵션으로 브리더 튜브를 추가하면 보호 등급이 IP66으로 부여됩니다.
    출하 시에는 내장형 차단 밸브를 사용합니다.

    안정 시간
    안정화 시간은 로딩 순간부터 로드셀의 신호가 사용자가 지정한 정확도 내에서 유지될 때까지의 경과 시간입니다. 정착 시간은 다음 매개변수의 영향을 받습니다.
    1. 모듈의 총질량 및 장착중심으로부터의 거리
    2. 충격하중 특성
    3. 환경 온도 변화
    최적의 성능을 위해 위의 매개변수는 각 주문에 대해 사용자가 지정해야 합니다.
