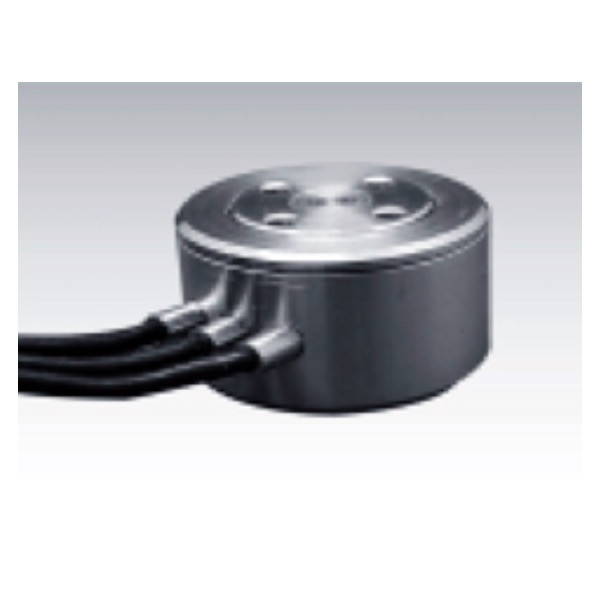

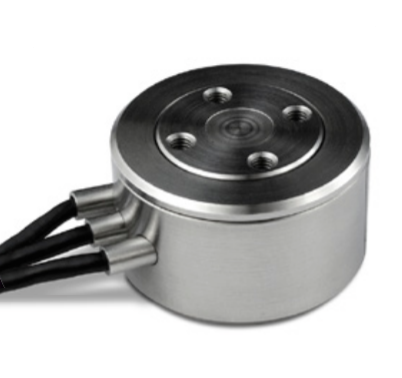

TEAC 다축로드셀 TU-SBF(3축 로드셀)
TU-SBF100N, TU-SBF200N
소재 : Stainless
• TEAC 독자적인 구조로 소형 경량을 실현.
• 설치 공간에 제약이 있는 부위에서의 수직1축, 수평 2 축의 총 3 성분의 FORCE 측정이 가능하다.
| 형명 | TU-SBF |
|---|---|
| 정격 용량 | ± 100N, ± 200N (XYZ 방향) |
| 허용 과부하 | 150 % RC |
| 정격 출력 | 약 0.5mV / V |
| 비선형 성 | ± 0.3 % RO |
| 히스테리시스 | ± 0.3 % RO |
| 반복성 | ± 0.3 % RO |
| 권장인가 전압 | 2 ~ 5V |
| 입력 단자 간 저항 | 350Ω ± 10Ω |
| 출력 단자 간 저항 | 350Ω ± 10Ω |
| 절연 저항 | 1000MΩ 이상 (DC50V) |
| 보상 온도 범위 | 0 ℃ ~ 50 ℃ (결로 불가) |
| 허용 온도 범위 | - 10 ℃ ~ 70 ℃ |
| 케이블 | φ3,4 심 실드 0.5m 직결 +NDI7J |
| 부속 케이블 | φ3,4 심 실드 5m 양단 NDI7P 부착 |
| 상호 간섭 | ± 3 ~ ± 5 % RO |
| 영점의 온도 영향 | ± 1 % RO / 10 ℃ |
| 출력의 온도 영향 | ± 1 % RO / 10 ℃ |
| 각 축의 허용 모멘트 | 100N · cm 이하 |
| 본체 재질 | 스테인레스 |
사례
• 풍동 모형 실험에서의 X, Y, Z의 3 분력을 측정하여 그 거동을 해석 • 유압 실린더 축과 베어링 등의 거동 해석
• 절삭 공구 가동시의 분력 측정
• 라디에이터 고 정부 (4 개소)의 힘 측정
