ATI NANO17 소형 6축 로드셀 ,실리콘 스트레인 게이지 적용 > 로드셀

ATI NANO17 소형 6축 로드셀 ,실리콘 스트레인 게이지 적용 요약정보 및 구매

사이즈 : Φ17 x 14.5(H)mm, Fxy= ±12 ~50 N, Fz=±17 ~70 N Txyz= ± 120,250,500 N*mm

추천하기
판매가격 전화문의
제조사 ATI
원산지 USA
모델 NANO17 SI-12-0.12 SI-25-0.25 SI-50-0.5

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명


    ATI NANO17 소형 6축 로드셀

    소형 6축 로드셀-반도체게이지사용
    Fxy= ±12 ~50 N, Fz=±17 ~70 N

    Txyz= ± 120,250, 500 N*mm

    사이즈 : Φ17 x 14.5(H)mm



    제품 이점
    • 세계에서 가장 작은 상용 6축 트랜스듀서: Nano17은 제한된 연구 애플리케이션 공간에 적합합니다.
    • 매우 미세한 해상도: 0.318 gf로 분해할 수 있습니다.
    • 매우 높은 강도: 높은 수율 강도 스테인레스 스틸에서 EDM 와이어 컷. 최대 허용 가능한 단일 축 과부하 값은 3.1~ 13.8배의 정격 용량입니다.
    • 높은 신호 대 잡음 비율: 실리콘 스트레인 게이지는 기존의 호일 게이지보다 75배 더 강한 신호를 제공합니다.
    •   이 신호가 증폭되어 거의 제로에 가까운 노이즈 왜곡이 발생합니다.

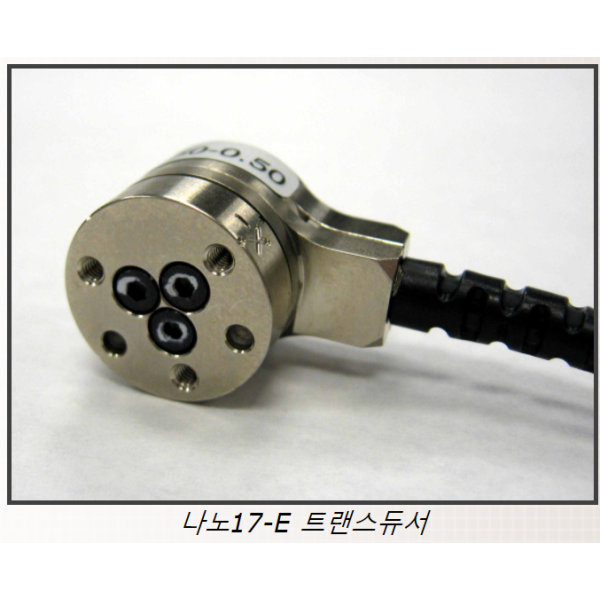

    • 산업용 변형 완화 버전 사용 가능: 이 트랜스듀서의 E-exit 버전도 사용할 수 있으며 10lb 케이블 풀 힘에 대한 저항력을 제공합니다.
    • IP65 및 IP68(10m) 버전 사용 가능: 트랜스듀서의 IP65 버전은 물 분무에 대해 보호됩니다. IP68 버전은 담수에 10미터 깊이까지 잠수할 수 있습니다.
    ** 물에 잠긴 경우 IP68 센서는 침수 깊이와 관련된 Fz 센서 출력 값의 감소를 나타냅니다. 이 오프셋은 편향될 수 있지만 유효 Fz 범위의 손실이 발생합니다. 보정을 선택할 때 이 손실을 고려해야 하며 일부 작은 보정을 사용할 수 없게 만듭니다.

    일반적인 응용 프로그램
    • 치과 연구
    • 로봇 수술
    • 로봇 손 연구
    • 손가락 힘 연구

    시스템 유형 : 16 비트 DAQ, ECAT, EtherNet, TWE 또는 WNet F / T 시스템 선택시




    CalibrationFx,FyFzTx,TyTzFx,FyFzTx,TyTz
    SI-12-0.1212 N17 N120 Nmm120 Nmm1/320 N1/320 N1/64 Nmm1/64 Nmm
    SI-25-0.2525 N35 N250 Nmm250 Nmm1/160 N1/160 N1/32 Nmm1/32 Nmm
    SI-50-0.550 N70 N500 Nmm500 Nmm1/80 N1/80 N1/16 Nmm1/16 Nmm
     SENSING RANGESRESOLUTION



    *해상도는 대부분의 응용 프로그램에 일반적으로 하며 필터링을 통해 개선할 수 있습니다.
    ** 인용 된 해상도는 노이즈의 네 카운트를 삭제 한 후 효과적인 해상도입니다.
    ***적용 하중이 올바르게 측정하기 위해 F / T 센서의 6 축 의 범위 내에 있어야합니다.

    시스템 유형 : 컨트롤러 F / T 시스템 선택시


    Calibration
    		Fx,FyFzTx, TyTzFx,FyFzTx,  TyTz
    SI-12-0.1212 N17 N120 Nmm120 Nmm1/160 N1/160 N1/32 Nmm1/32 Nmm
    SI-25-0.2525 N35 N250 Nmm250 Nmm1/80 N1/80 N1/16 Nmm1/16 Nmm
    SI-50-0.550 N70 N500 Nmm500 Nmm1/40 N1/40 N1/8 Nmm1/8 Nmm
     감지 범위해상도



     ** 인용 된 해상도는 8 개의 소음수를 떨어 뜨린 후 효과적인 해상도입니다.
    *적용된 하중은 F/T 센서가 올바르게 측정할 수 있도록 6개의 축 각각의 범위 내에 있어야 합니다..

    단일 축 과부하
    Fxy±250 N
    Fz±480 N
    Txy±1.6 Nm
    Tz±1.8 Nm
    강성(계산)
    X축 및 Y축 힘(Kx, Ky)8.2x106 N/m
    Z축 힘(Kz)1.1x107 N/m
    X축 및 Y축 토크(ktx, kty)2.4x102 Nm/rad
    Z축 토크(Ktz)3.8x102 Nm/rad
    공진 주파수
    Fx, Fy, Tz7200Hz
    Fz, Tx, Ty7200Hz
    물리적 사양
    무게*0.00907 kg
    직경*17mm
    높이*14.5 mm
    * 사양에는 표준 인터페이스 플레이트가 포함됩니다.



    CAD FILE DOWNLOAD



    9105-TW-Nano17-ANano17 Transducer with Axial Cable
    9105-TW-Nano17-RSCNano17 Transducer with Radial Cable Exit, Special Cable
    9105-TW-NANO17-RNANO17 Transducer w/ Radial mt. Cable
    9105-TW-Nano17-ENANO17-E Transducer with Strain Relieved Cable
