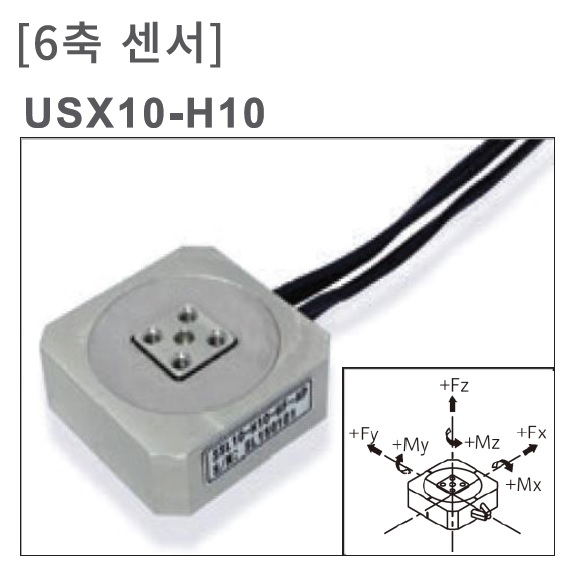

tec gihan USX10-H10 소형6축 다축로드셀
소형 6축 센서(Fz: ± 500N 또는 ± 1500N).
세계 최소 클래스의 소형 6축 힘각 센서입니다.
병진력 Fx, Fy, Fz, 회전 모멘트 Mx, My, Mz의 6분력을 계측 가능한 6분력계.
소형이므로 자동차의 시프트 레버의 헤드 부분에 설치해 조작력 계측을 실시하거나, 볼더링의 클라이밍 홀드에 취할 수 있는 등, 모멘트의 계측도 필요한 곳에서 많이 이용되고 있습니다.
| 모델 | USX10-H10-500N | USX10-H10-1.5KN | |
|---|---|---|---|
| 정격 용량 | Fx・Fy | ±250N | ±750N |
| Fz | ±500N | ±1500N | |
| Mx・My | ±4N•m | ±12N•m | |
| Mz | ±2N•m | ±6N•m | |
| 정격 출력 | Fx・Fy | 약 0.40mV/V(800με) | 약 0.40mV/V(800με) |
| Fz | 약 0.80mV/V(1600με) | 약 0.80mV/V(1600με) | |
| Mx・My | 약 1.2mV/V(2400με) | 약 1.2mV/V(2400με) | |
| Mz | 약 1.5mV/V(3000με) | 약 1.9mV/V(3800με) | |
| 허용 과부하 | 150% | ||
| 비선형성 | ±1.0% RO(간섭 보정 후) | ||
| 히스테리시스 | ±1.0% RO(간섭 보정 후) | ||
| Interference | ±1.0% RO(간섭 보정 후) | ||
| 사용 온도 범위 | 10~60℃(결로 없을 것) | ||
| 허용 온도 범위 | -10 ~ 70℃ (결로 없을 것) | ||
| 0점에 대한 온도 영향 | ±0.05% RO / | ||
| 출력에 대한 온도 영향 | ±0.05% / ℃ | ||
| 권장 인가 전압 | 1~3V DC | ||
| 허용 인가 전압 | 6V DC | ||
| 입력 저항 | 49~52Ω(BV 공통) | ||
| 출력 저항 | Fx·Fy·Mx·My: 116~124Ω | ||
| Fz·Mz: 234~246Ω | |||
| 초기 불균형 | ± 1.5mV/V(± 3000με) | ||
| 절연 저항 | 1000MΩ / 50V DC 이상 | ||
| 케이블 | 8심 실드 케이블(2m) 커넥터: 8핀 MD 커넥터 | ||

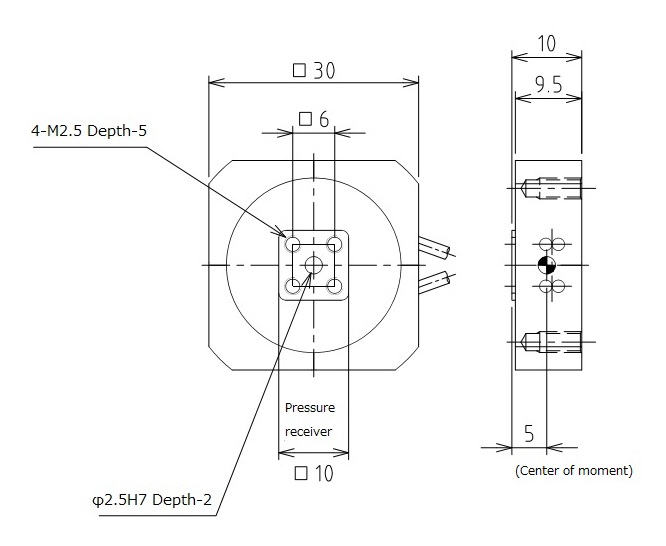

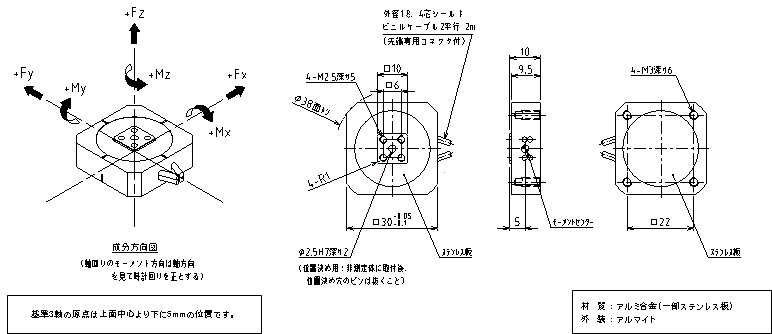

| 외형 치수 | W30×D30×H10(mm) | ||
| 무게 | 15g(케이블 제외) | 40g (케이블 제외) | |
주) USX10-H10-1.5KN의 Mx,My,Mz는 참고치입니다.
