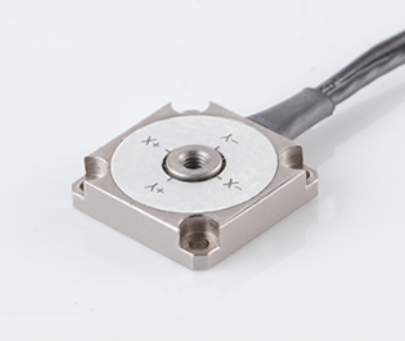

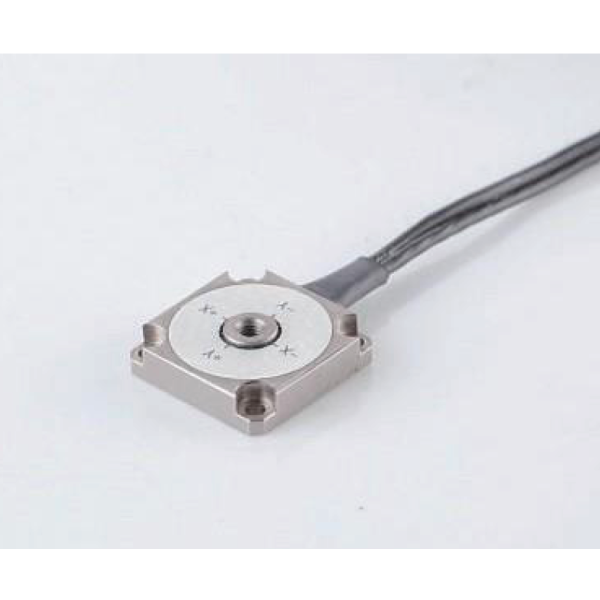

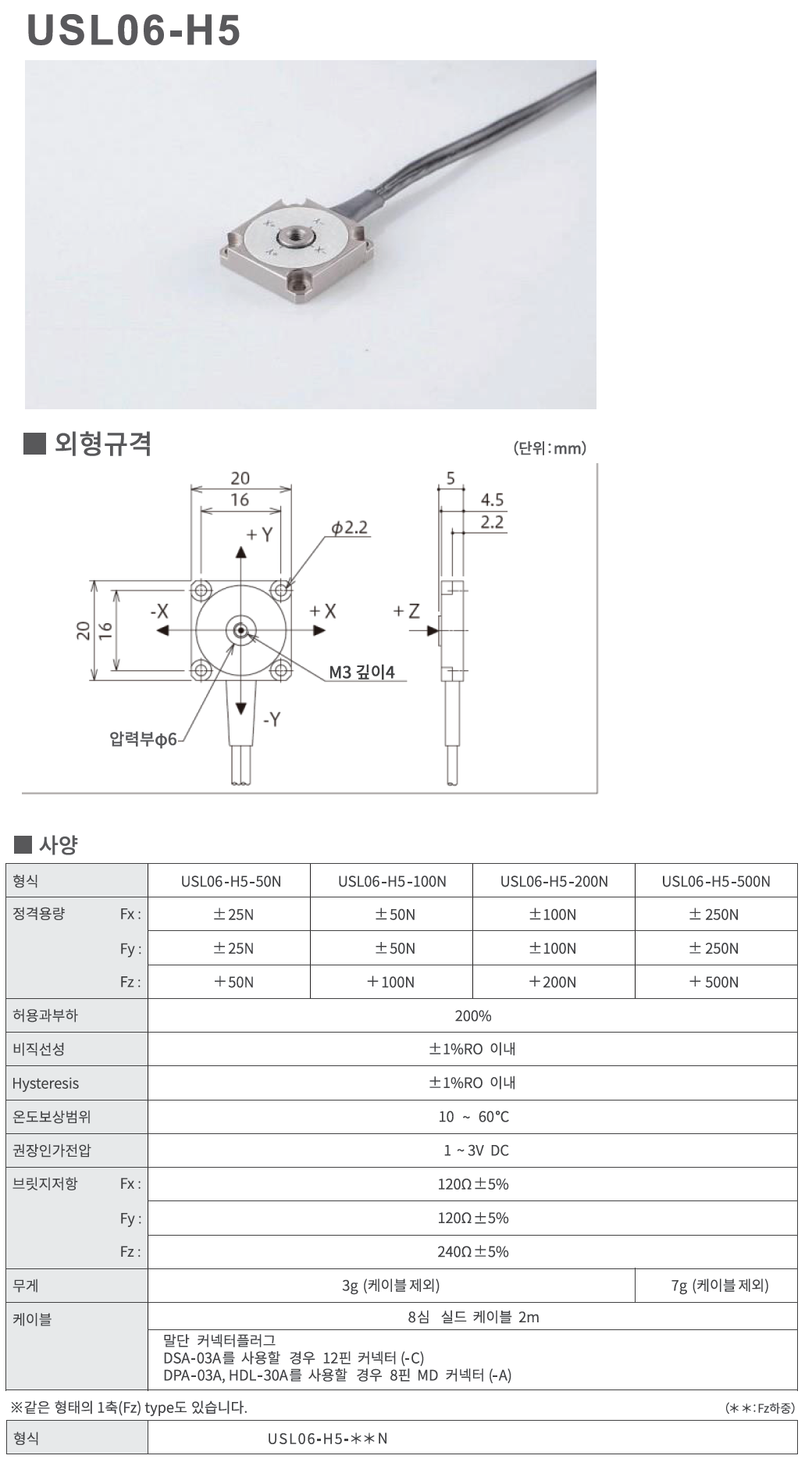

tec gihan USL06-H5 소형3축 로드셀

<<주의사항>>

3축 힘 센서에 대한 일반 예방 조치

• 센서를 떨어뜨리거나 충격을 주지 마십시오.
• 센서를 분해하지 마십시오. 수리가 불가능할 수 있습니다.
• 센서를 먼지나 물(물방울)에 노출시키지 마십시오.
• 당사의 센서는 전단력과 수압부에 가해지는 힘의 3가지 성분을 감지하도록 설계되었습니다. 센서에 회전 또는 굽힘 모멘트가 가해지지 않도록 주의하십시오.

<아래 표는 허용 모멘트 범위의 기준입니다.>
주: 대략적인 기준으로 사용하십시오. 모멘트가 가해질 수 있는 상황에서는 센서의 감도가 보장되지 않습니다.

• 보장된 온도 범위에는 일일 온도 변화가 포함됩니다. 단, 직사광선이 닿는 곳에 센서를 두지 마십시오. 감도에 영향을 줄 수 있습니다.
• 케이블을 당기거나 꼬집거나 밟지 마십시오. 센서 본체 근처에서 케이블을 구부리지 마십시오.
• 설치시 허용하중(정격용량의 120%)을 초과하는 하중을 가하지 마십시오.

USL06 시리즈의 주의사항

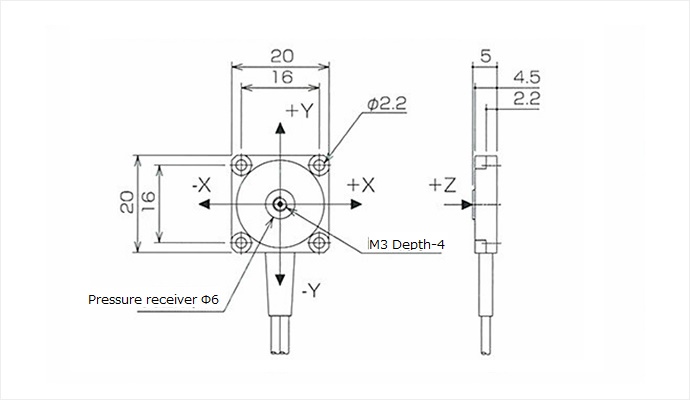

• M2 육각구멍 붙이 볼트로 4개소를 고정합니다.
• 표면이 고르지 않으면 특성에 영향을 주어 파손의 원인이 됩니다.
• 20mm×20mm의 취부면의 평면도는 0.01mm 이하를 권장합니다.
• 센서 중앙에 있는 M3 나사 구멍을 사용하여 시편을 고정합니다.
• 반드시 수압면(Φ6)에서 4mm 이하의 나사를 사용해 주십시오.
• 4.5mm보다 긴 나사를 사용하면 센서가 손상될 수 있습니다.
• 나사를 너무 세게 조이지 마십시오. 나사를 조이면 회전 모멘트가 발생하므로 센서가 손상될 수 있습니다.
• M3 나사가 헐거워지지 않도록 적절한 힘으로 조심스럽게 조입니다.
•

<조임 토크의 권장 범위>

설정 시 주의사항.

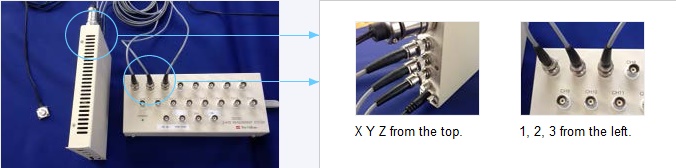

케이블을 연결하십시오. X: ch.1 Y: ch.2 Z: ch.3.
(다음 센서에 대해 동일한 방식으로 케이블을 연결합니다. X: ch.4, Y:ch.5, Z: ch.6…..).

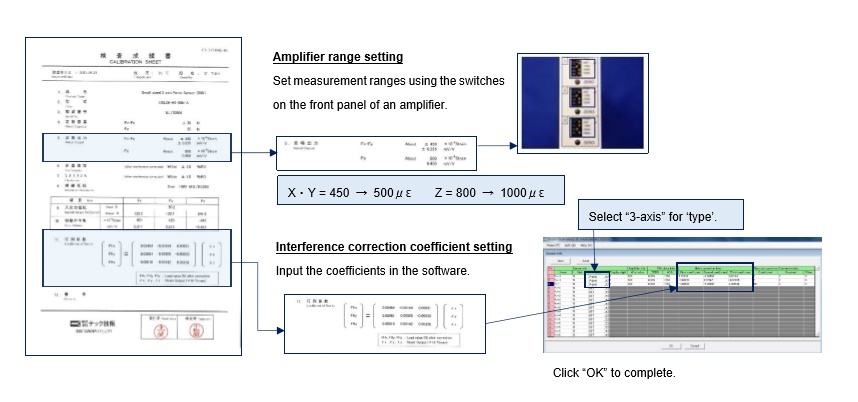

아래 2가지 설정이 필요합니다. 센서의 검사 보고서를 참조하십시오.

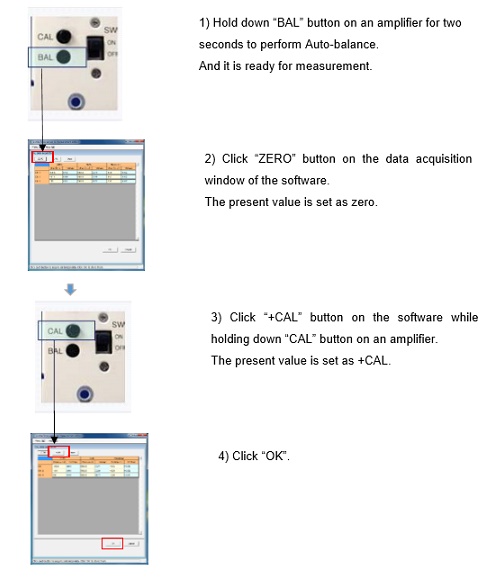

영점 조정(자동 균형) 및 보정을 수행합니다.

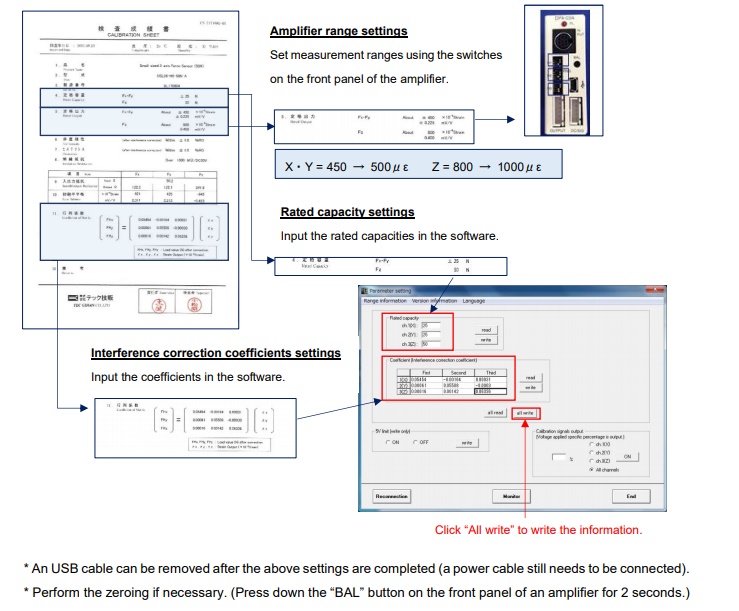

설정 절차 [ USL06 → DPA-03A ]

센서[USL06]－ 앰프[DPA-03A]

설정하기 전에 컴퓨터에 DPA-03A 제어 소프트웨어를 설치합니다.
그런 다음 DPA-03A와 컴퓨터를 USB 케이블로 연결합니다(처음 사용할 때 드라이버가 설치되어 있어야 함).
전원을 켜고 소프트웨어를 시작합니다.

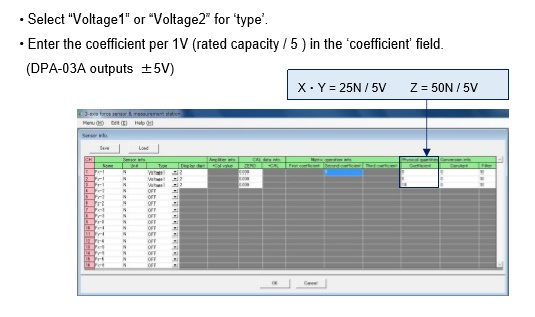

아래 단계에 따라 아날로그 출력, 전압(V) = 센서 정격 출력을 설정하십시오.

아래 설정이 필요합니다. 센서의 검사 보고서를 참조하십시오.

측정 소프트웨어에 당사의 DSS300을 사용할 때.

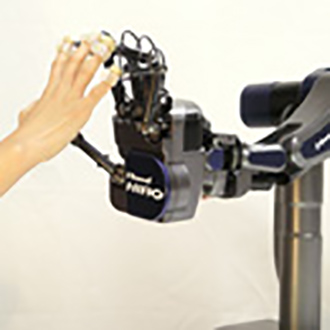

적용사례

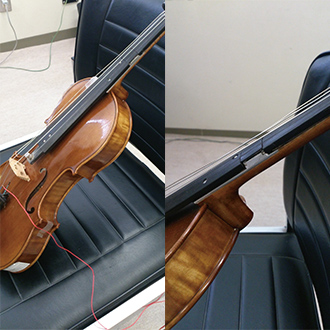

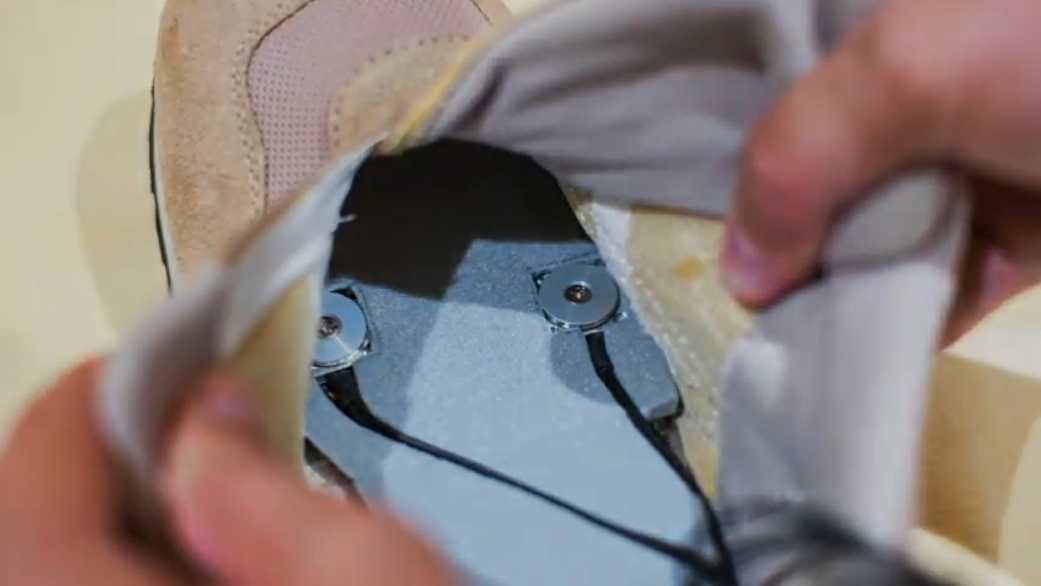

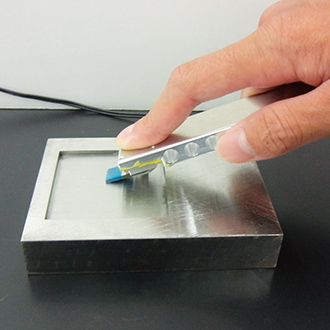

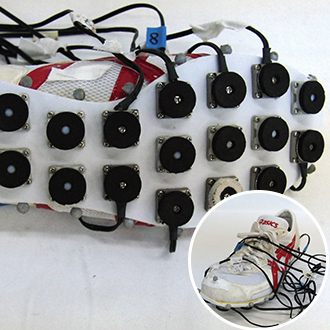

일본 ASICS Corporation 스포츠  과학 연구소      Kinoshita 교수(일본 오사카대학 보건스포츠과학)
