용량
500 LBS, 1K LBS , 2.5K LBS, 5K LBS, 7.5K LBS

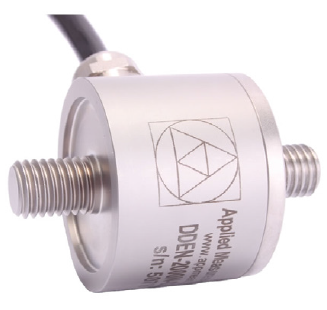

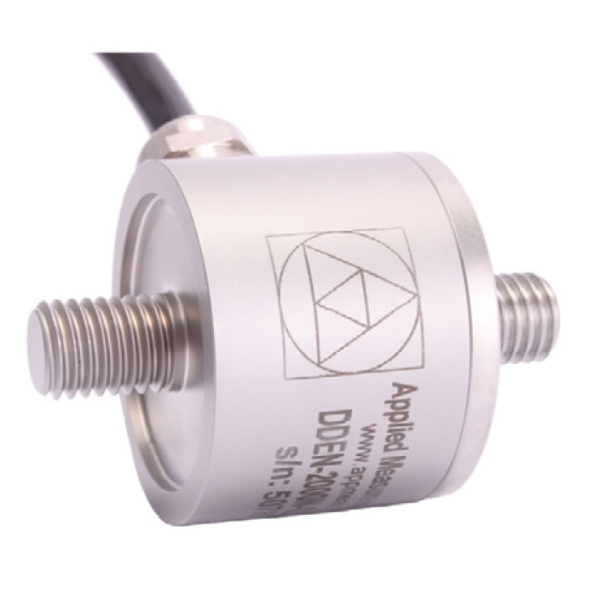

응용 측정 고정밀 DDEN 인라인 수중 로드셀은 인장 및 압축 모두에서 사용할 수 있으며 하중 또는 힘을 수중에서 측정해야 하거나 습도가 높거나 침수 위험이 있는 지역에서 적용하도록 특별히 설계되었습니다.
수중 인라인 로드 셀은 'O' 링을 사용하여 밀봉되어 표준으로 최대 10미터 깊이에서 무결성을 제공하며, 설계를 적절히 수정하면 더 깊은 수심도 가능합니다.
Applied Measurements 표준 인라인 방수 로드셀 모델 DDEN은 현재 파도 탱크 측정 시스템 및 계류 부표 케이블 장력 모니터링을 포함한 다양한 응용 분야에서 사용되고 있습니다.
적용된 측정 DDENA 인라인 수중 로드셀에는 ICA 시리즈 로드셀 증폭기 가 장착되어 일반적으로 0-5Vdc, 0-10Vdc, ±10Vdc 또는 4-20mA의 높은 수준의 아날로그 출력을 제공하며, 대부분의 경우에 사용하기에 적합합니다.
데이터 수집 및 제어 시스템. ICA 대신 DCell 로드셀 디지타이저 를 장착하면 RS485 디지털 출력도 가능합니다 .
| 정격 용량(RC) | N | 0-50, 0-100, 0-250, 0-500, 0-1000, 0-2000, 0-5000, 0-10,000, 0-20,000, 0-50,000 |
|---|---|---|
| 작동 모드 | 인장/압축 / 인장 및 압축 | |
| 감도(RO) | mV/V(공칭) | 50N = 0.5 100N=1.0 250N = 0.75 500N = 1.5 1000N 위로 = 2.0 |
| 제로 밸런스/오프셋 | ±%/정격 출력 | <1.0 |
| 출력 대칭(장력 대 압축) | ±%/정격 출력 | <0.25 일반 |
| 비선형성 | ±%/정격 출력 | <0.15(일반 0.05) |
| 히스테리시스 | %/정격 출력 | <0.15(일반 0.05) |
| 반복성 | ±%/정격 출력 | <0.1 |
| 영점에 대한 온도 영향 | ±%/정격 출력/ ˚C | <0.005 |
| 감도에 대한 온도 영향 | ±%/적용 하중/ ˚C | <0.005 |
| 입력 저항 | Ohms | 700 |
| 출력 저항 | Ohms | 700 |
| 절연 저항 | Megohms | >5000 @ 50Vdc |
| 인가 전압 | Volts AC or DC | 10 권장(2-15 허용) - mV/V만 참고, 조절된 출력 버전에 대한 자세한 내용은 5페이지 참조. |
| 작동 온도 범위 | ˚C | -20 ~ +80 |
| 보상 온도 범위 | ˚C | 0 ~ +70 |
| 보관 온도 범위 | ˚C | -20 ~ +80 |
| 안전한 과부하 | 정격 용량의 % | 150 |
| 파단 과부하 | 정격 용량의 % | 200 |
| Deflection @ Rated Capacity | mm | 50N=0.08; 100N=0.12; 250N=0.09; 500N=0.06; 1000N=0.04; 2000N=0.03; 5000N=0.02; 10,000N=0.015; 20,000N=0.01; 50,000N=0.03 |
| 기본 공진 주파수* | kHz | 50N=1.7; 100N=1.3; 250N=0.72; 500N=1.18; 1000N=2; 2000N=3.1; 5000N=6.1; 10,000N=9.9; 20,000N=18.2; 50,000N=13.3 |
| IP 등급(환경 보호) | IP68 ~ 10m 깊이(더 깊은 수심은 영업부에 문의하십시오) | |
| 무게(케이블 제외) | 킬로그램 | 50N ~ 20kN: 0.3kg 50kN: 0.45kg, |
| 피로 수명 | 10 8 사이클 일반( 피로 등급 버전의 경우 10 9 사이클) | |
| 케이블 길이(표준) | 미터 | 2 |
| 케이블 유형 | 4심 차폐 수중용 , PUR(중량: 82g/m) 외피, Ø7.5 | |
Construction Materials / Wetted Parts | 17-4PH 스테인리스강, 303 스테인리스강, PUR, TPE, 실리콘 | |
| Resolution | 250,000개 중 1개 부품(적절한 기기 포함) | |
| 출력에 대한 압력 영향 | 9N/mH²O nominal | |
*공진 주파수는 큰 판에 부착된 로드셀의 몸체로 계산되어 감지 요소만 진동합니다. 이것은 가장 높은 고유 주파수와 후속 주파수 응답을 달성하는 데 매우 중요합니다. | ||

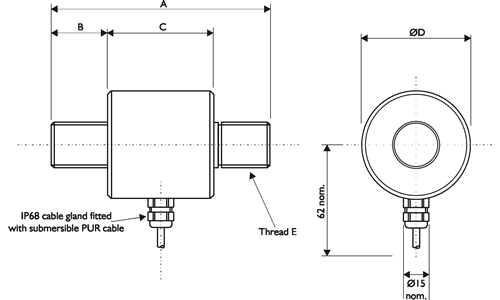

모든 치수는 mm입니다.
Model | Capacity | A | B | C | ØD | E |
|---|---|---|---|---|---|---|
DDEN | 0-50N up to 0-20kN | 67 | 15 | 35 | 44 | M12x1.75 |
DDEN | 0-50kN | 71 | 18 | 35 | 44 | M16x2.0 |
DDENA | 0-50N up to 0-20kN | 67 | 15 | 35 | 44 | M12x1.75 |
DDENA | 0-50kN | 71 | 17 | 37 | 50 | M16x2.0 |
배선 세부 사항
| color | mV/V 출력 | 3-wire 전압 또는 전류 출력 | 4-wire 전압 출력 | 2-wire 전류 | RS485 디지털 |
|---|---|---|---|---|---|
| RED | +ve 인가전압 | + 공급 | + 공급 | + 공급 | +5.4 ~ +18Vdc 공급 |
| BLUE | -ve 인가전압 | 0V 공통 | -v 공급 | -ve 공급 / 신호 | -v 공급 |
| WHITE | +ve 신호(인장시 +) * | +ve 신호 | +ve 신호 | 체크 안함 | RS485(B) 데이터 -ve |
| YELLOW | -v 신호 | 체크 안함 | -v 신호 | 체크 안함 | RS485(A) 데이터 +ve |
| screen | 접지에 - 로드셀 본체에 연결되지 않음 | ||||
| * 인장의 +ve 신호는 표준이며 압축의 +ve 신호도 제공될 수 있습니다. | |||||
| Core Product | 용량(엔지니어링 단위 포함) | 케이블 길이(m) | 스페셜 코드 | Example Result |
|---|---|---|---|---|
| DDEN | 50N | 002 | 000 | DDEN-50N-002-000 |
| DDEN | 100N | 002 | 000 | DDEN-100N-002-000 |
| DDEN | 250N | 002 | 000 | DDEN-250N-002-000 |
| DDEN | 500N | 002 | 000 | DDEN-500N-002-000 |
| DDEN | 1000N | 002 | 000 | DDEN-1000N-002-000 |
| DDEN | 2000N | 002 | 000 | DDEN-2000N-002-000 |
| DDEN | 5000N | 002 | 000 | DDEN-5000N-002-000 |
| DDEN | 10kN | 002 | 000 | DDEN-10kN-002-000 |
| DDEN | 20kN | 002 | 000 | DDEN-20kN-002-000 |
| DDEN | 50kN | 002 | 000 | DDEN-50kN-002-000 |
로드셀의 기본 축을 통해 힘을 정렬하도록 설계되어 외부 힘의 영향을 줄여 셀의 향상된 성능을 제공합니다.
로드 엔드 베어링은 인장력이 가해지는 곳에 사용됩니다.
유지보수가 필요 없는 로드 엔드는 일체형 섕크(내부 또는 외부 나사산 포함)와 유지보수가 필요 없는 구형 플레인 베어링이 하우징 내에 있는 하우징으로 구성된 완전한 장치입니다.
주요 특징들:
모든 치수는 mm입니다.
| LOAD CELL | ORDERING CODES | Size (D) | B | M | A | F | L | K | J | O | SW | G | GL | Static load C0 kN | Dynamic load C kN | Limiting Speed rev/min | Weight g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DDEN + DDENA-50N to 20kN | GIRSW-12RR-316 | 12 | 16 | 12 | 32 | 50 | 66 | 22 | 17.5 | 15.4 | 19 | M12 | 22 | 34.5 | 32 | 300 | 115 |
| DDEN-50kN | GIRSW-16RR-316 | 16 | 21 | 15 | 42 | 64 | 85 | 27 | 22 | 19.3 | 22 | M16 | 28 | 60.5 | 52.5 | 230 | 230 |
