용량
0.5kN , 1kN, 2kN, 5kN

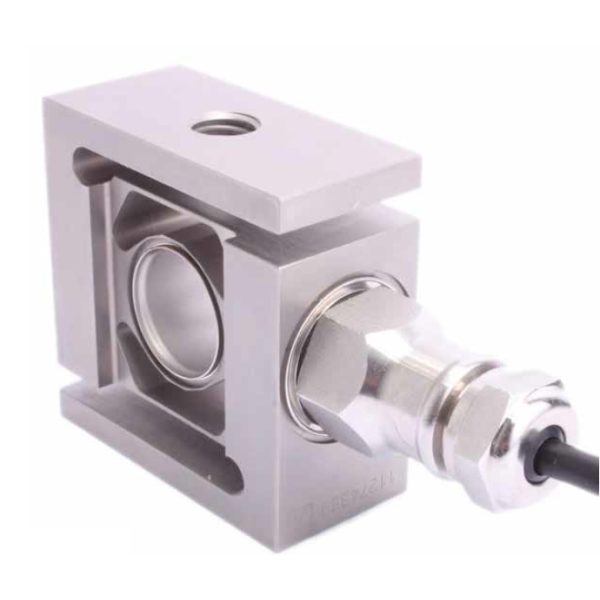

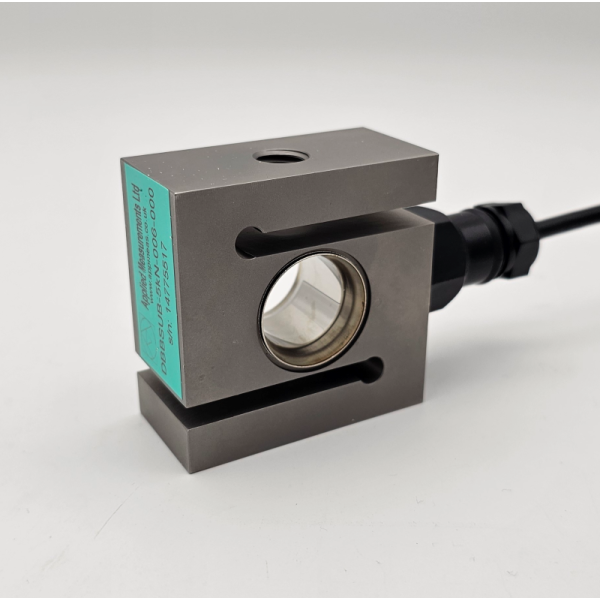

응용 측정 DBBSUB 수중 S-빔 로드셀은 영구적으로 물에 잠기는 상황에서 인장 및 압축 측정에 이상적입니다.
이 제품은 10m/1bar 깊이까지 IP68로 밀폐되어 있어 홍수에 취약한 위치, 수중 및 정수압 응용 분야에 이상적입니다.
영구적으로 잠수할 수 있는 s-빔 로드셀은 본질적으로 높은 정확도를 보장하기 위해 이중 벤딩 빔 설계를 가지고 있으며 사양 내에서 성능을 잘 보장할 수 있습니다.
당사의 DBBSUB 영구 잠수정 로드 셀은 트랜스듀서의 최적 성능을 더욱 보장하는 특수 로드 엔드 베어링과 함께 제공될 수 있습니다. 빠르고 간단한 설치를 위해 맞춤형으로 설계된 장착 플레이트 및 고정 장치와 함께 제공될 수 있습니다.
50kg 미만 또는 10,000kg 이상의 용량을 가진 IP67 등급 S-빔 로드 셀이 필요한 경우 DBBSM 시리즈 S-빔 로드 셀 은 0-1kg(10N)에서 최대 0-30,000kg(300kN)의 하중 범위를 커버합니다. ). 한편, 제한된 공간에 설치해야 하는 경우 Applied Measurements DBBSMM 미니어처 S-빔 로드 셀 제품군 이 적합합니다.
| 정격 용량(RC) | N | 0-50, 0-100, 0-250, 0-500, 0-1000, 0-2000, 0-5000,0-10,000, 0-20,000, 0-50,000 |
|---|---|---|
| 작동 모드 | 인장 및 압축 | |
| 감도(RO) | mV/V(공칭) | 50N = 0.5 / 100N=1.0 / 250N = 0.75 / 500N = 1.5 / 1000N D이상 = 2.0 |
| 제로 밸런스/오프셋 | ±%/정격 출력 | <1.0 |
| 출력 대칭(장력 대 압축) | ±%/정격 출력 | <0.25 일반 |
| 비선형성 | ±%/정격 출력 | <0.15(nominal 0.05) |
| 히스테리시스 | %/정격 출력 | <0.15(nominal 0.05) |
| 반복성 | ±%/정격 출력 | <0.1 |
| 영점에 대한 온도 영향 | ±%/정격 출력/ ˚C | <0.005 |
| 감도에 대한 온도 영향 | ±%/적용 하중/ ˚C | <0.005 |
| 입력 저항 | Ohms | 700 |
| 출력 저항 | Ohms | 700 |
| 절연 저항 | Megohms | >5000 @ 50Vdc |
| 인가 전압 | Volts AC or DC | 10 권장(2-15 허용) - mV/V만 참고, 조절된 출력 버전에 대한 자세한 내용은 5페이지 참조. |
| 작동 온도 범위 | ˚C | -20 ~ +80 |
| 보상 온도 범위 | ˚C | 0 ~ +70 |
| 보관 온도 범위 | ˚C | -20 ~ +80 |
| 안전한 과부하 | 정격 용량의 % | 150 |
| 파단 과부하 | 정격 용량의 % | 200 |
| Deflection @ Rated Capacity | mm | 50N=0.08; 100N=0.12; 250N=0.09; 500N=0.06; 1000N=0.04; 2000N=0.03; 5000N=0.02; 10,000N=0.015; 20,000N=0.01; 50,000N=0.03 |
| 기본 공진 주파수* | kHz | 50N=1.7; 100N=1.3; 250N=0.72; 500N=1.18; 1000N=2; 2000N=3.1; 5000N=6.1; 10,000N=9.9; 20,000N=18.2; 50,000N=13.3 |
| IP 등급(환경 보호) | IP68 ~ 10m 깊이(더 깊은 수심은 영업부에 문의하십시오) | |
| 무게(케이블 제외) | kg | 50N ~ 20kN: 0.3kg / 50kN: 0.45kg, |
| 피로 수명 | 10 8 사이클 일반( 피로 등급 버전의 경우 10 9 사이클) | |
| 케이블 길이(표준) | 미터 | 6 |
| 케이블 유형 | 4심 차폐 잠수정, PUR(중량: 82g/m) 외피, Ø7.5 | |
| Construction Materials / Wetted Parts | 17-4PH 스테인리스강, 303 스테인리스강, PUR, TPE, 실리콘 | |
| Resolution | 250,000개 중 1개 부품(적절한 기기 포함) | |
| 출력에 대한 압력 영향 | 9N/mH²O nominal | |
| *공진 주파수는 큰 판에 부착된 로드 셀의 몸체로 계산되어 감지 요소만 진동합니다. 이것은 가장 높은 고유 주파수와 후속 주파수 응답을 달성하는 데 매우 중요합니다. | ||
| 용량 (kN) | H | L | W | 스레드 T | 공진 주파수 Hz |
|---|---|---|---|---|---|
| 0.5 | 61.5 | 61.5 | 30 | M12 | 400 |
| 1 | 61.5 | 61.5 | 30 | M12 | 500 |
| 2 | 61.5 | 61.5 | 30 | M12 | 700 |
| 5 | 61.5 | 61.5 | 30 | M12 | 1000 |
모든 치수는 mm 단위입니다.
| Color | 신호 |
|---|---|
| Green | +ve Excitation |
| Black | -ve Excitation |
| Whire | +ve signal |
| Red | -v signal |
| Shield | 접지에 - 로드셀 본체에 연결되지 않음 |
| MODEL | 용량(엔지니어링 단위 포함) | 케이블 길이(m) | 스페셜 코드 | 예시 결과 |
|---|---|---|---|---|
| DBBSUB | 0.5kN | 006 | 000 | DBBSUB-0.5kN-006-000 |
| DBBSUB | 1kN | 006 | 000 | DBBSUB-1kN-006-000 |
| DBBSUB | 2kN | 006 | 000 | DBBSUB-2kN-006-000 |
| DBBSUB | 5kN | 006 | 000 | DBBSUB-5kN-006-000 |
S빔 로드셀 설치 방법
당사의 Applied Measurements 전문가는 S-빔 로드셀을 올바르게 설치하는 방법을 보여주기 위해 5단계 가이드를 작성했습니다.
1단계 – 힘을 중앙에 정렬 유지
축에서 벗어난 하중을 줄이려면 하중이 로드 셀의 중심을 통해 중앙에 정렬되어야 합니다. 측면 하중을 줄이기 위해 작동하는 로드 버튼과 로드 엔드를 옵션으로 제공할 수 있습니다.
2단계 – 로드 엔드와 로드 버튼을 과도하게 조이지 마십시오.
로드 엔드와 로드 버튼을 사용할 때 S빔 로드셀에 부착할 때 과도하게 조이지 않도록 하십시오. 로드셀에 손상을 줄 수 있기 때문입니다.
3단계 – 항상 간격을 두십시오
로드 끝과 로드 버튼이 중앙 빔에 닿지 않도록 하십시오. 간격이 유지되지 않으면 장력이나 압축력이 가해질 때 중앙 빔이 자유롭게 움직일 수 없습니다.
4단계 – 평평한 표면에 장착
S형 로드셀은 항상 0.005mm 이상의 표면 평탄도를 가진 깨끗하고 평평한 표면에 고정하십시오.
5단계 – 활성 영역에만 접촉
S-빔 로드셀을 설치할 때 하중이 활성 끝 부분에만 가해지도록 하십시오.
