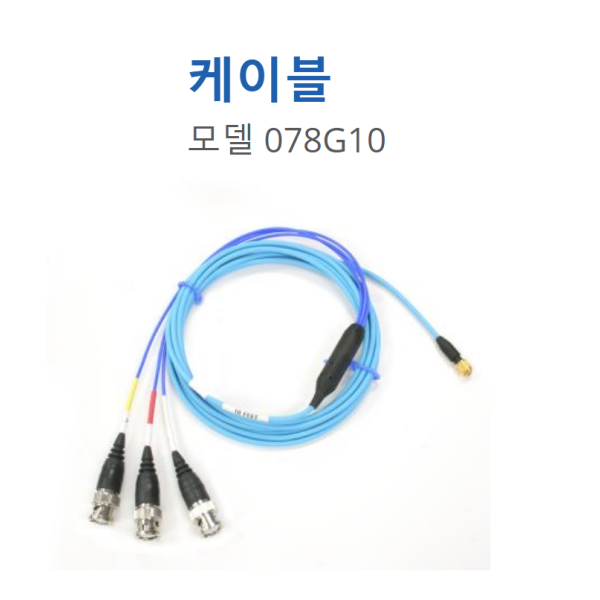

MODEL : 078G10 | 4코어, 차폐, twisted bundle,
low noise, 유연한 폴리우레탄 케이블
4-도체, 꼬인 묶음, 저잡음, 차폐, 유연한 폴리우레탄 케이블, 10피트,
1/4-28 4소켓 플러그 - (3) BNC 플러그(X, Y, Z로 표시)
IP68 정격 케이블의 경우 078W10을 참조하세요 .

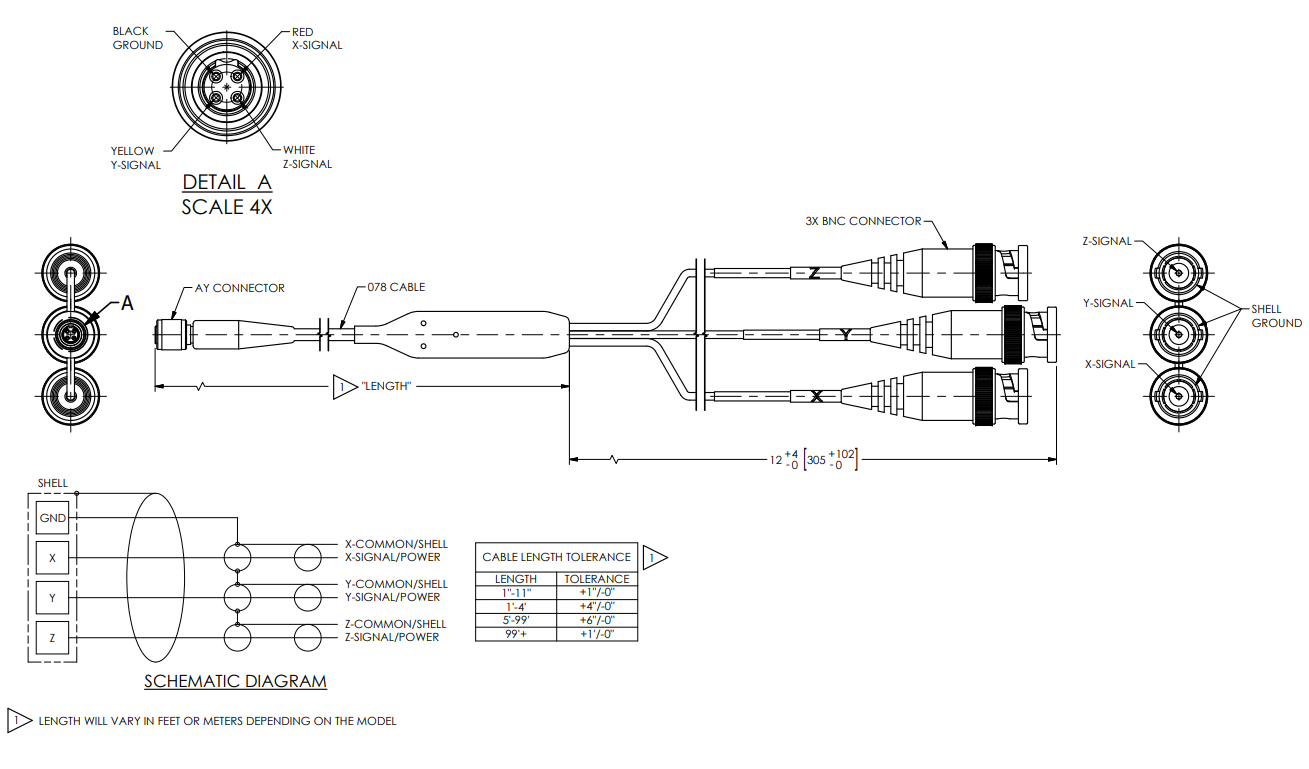

케이블 어셈블리는 다음 구성 요소로 구성됩니다.
MODEL 078케이블링

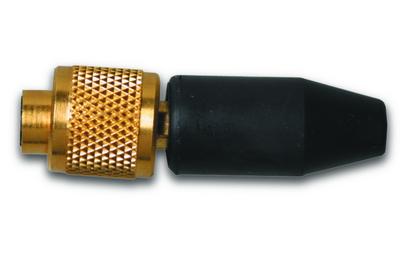

MODEL AY | 케이블 커넥터
4소켓 1/4-28 플러그(DC 및 3축 센서와 함께 사용) **조립을 위한 특수 도구 필요 - 도구 및 절차가 있는 PCB 위치를 제외하고는 판매하지 않습니다.**

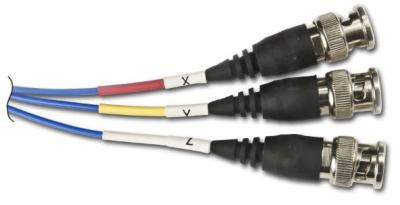

MODEL JW | 케이블 커넥터 (BNC 커넥터 장착)
각각 BNC 플러그(AC 커넥터)가 있는 3개의 1피트 동축 케이블이 있는 3중 스플라이스 어셈블리
[1] Typical.
| English: | SI: | ||
|---|---|---|---|
| 성능 | |||
| 도체 수 | 4 | 4 | |
| 케이블 스타일 | 다중 도체 - 차폐 | 다중 도체 - 차폐 | |
| 케이블 구성 | 뒤틀린 번들 | 뒤틀린 번들 | |
| 환경 | |||
| 온도 범위 | -58 ~ +185 °F | -50 ~ +85 °C | |
| Electrical | |||
| 정전용량(도체 대 도체 @ 70 °F(21 °C)) | 14.0 pF/피트 | 47.0pF/m | |
| 용량(도체 대 차폐/드레인 @ 70 °F(21 °C)) | 24.8 pF/피트 | 81.0pF/m | |
| 전압 정격(rms - 최대) | 160V(160V) | 160V(160V) | |
| 소음 수준(pk - pk) | ≤30밀리볼트 | ≤30밀리볼트 | |
| 물리적 | |||
| 케이블 재킷 직경 | .119인치 | 3.02mm(3.02mm) | [1] |
| 케이블 재킷 소재 | 폴리우레탄 | 폴리우레탄 | |
| 지휘자 스타일 | 단단한 | 단단한 | |
| 도체 재료 | 은도금 구리 합금 | 은도금 구리 합금 | |
| 도체 직경(34 AWG) | 0.006 인치 | 0.16mm(0.16mm) | [1] |
| 도체 위의 절연 재료 | 압출 PTFE | 압출 PTFE | |
| 도체 위의 차폐 유형 | 브레이드: 최소 90% 커버리지 | 브레이드: 최소 90% 커버리지 | |
| 도체 위의 차폐 재료 | 은도금 와이어 | 은도금 와이어 | |
| 도체 위의 차폐 와이어 직경(각 스트랜드 40 AWG) | 0.063 인치 | 1.60mm(1.60mm) | [1] |
| 굽힘 반경(최소) | 1.2인치 | 30.5mm (30.5mm) | |
| 무게 | .224 온스/피트 | 20.834그램/미터 | [1] |
* 달리 명시하지 않는 한 모든 사양은 실온 기준입니다.
