WPK 와이어 펄스코더-관통형 > 변위계

WPK 와이어 펄스코더-관통형 요약정보 및 구매

단일 코일 구조로 짧은 센서 생산

추천하기
판매가격 전화문의
제조사 LEVEX
원산지 일본
모델 WPK-20/WPK-50

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

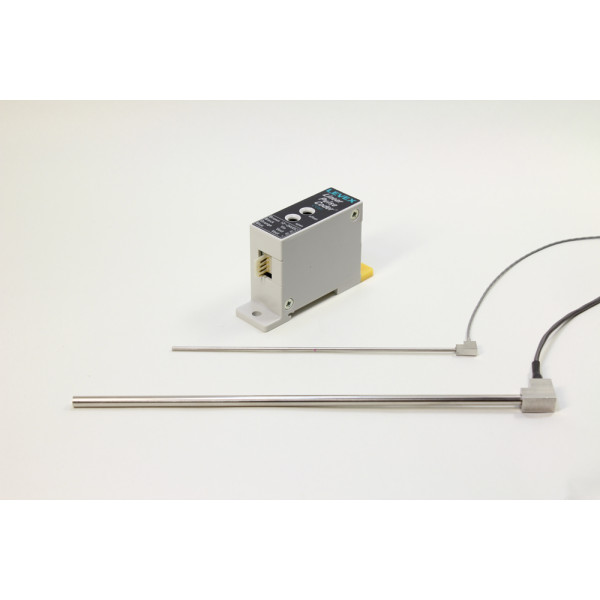

    WPK Wire in Pulse Coder - Through-type



    [펄스코더]
    측면 출구 케이블이있는 관통 구조.

    직경 : φ5는 공간이없는 곳에 끼울 수 있습니다.

    측정 부 (파이프 내부)에서 물, 먼지 등을 쉽게 제거 할 수 있습니다.

    행동이 예상보다 클 때 표적 막힘을 피하십시오.

    하나의 단위부터 맞춤 주문이 허용됩니다. (배송 : 8-10 주)






    Model



    WPK50-100-06-1
    ①②③④⑤
    ①Model classificationWPK:Wire-in Pulse Coder - Through-type
    ②Sensor diameter(mm)20:φ2
    50:φ5
    ③Measuring range (mm)100:100
    150:150
    200:200
    ④Target wire diameter(mm)02:φ0.2
    06:φ0.6
    ⑤Amplifier1:CV05
    2:CVS5


    Specification





    ModelWPK50WPK20
    Sensor diameter (mm)φ5φ2
    TargetMaterialSUS304
    Outer diameter(mm)φ0.6φ0.2
    Linearity(mm)3.5%/FS or less5%/FS or less
    Temperature characteristics3%/FS or less
    (15 to 25℃ @ center of measuring range)    		5%/FS or less
    (15 to 25℃ @ center of measuring range)
    Operating temperature range(℃)-20～80℃
    Lead-out cableLength (m)2 (Max.6m)
    Outer diameterφ2.4 twisted pair cableφ1.3 twisted pair cable
    Protective structureequivalent to IP64


    Outline drawing




    Standard



    WPK50

    Sensor diameter：φ5㎜
    Target wire diameter：φ0.6㎜

    (mm)
    ModelBFSL
    WPK50-10029.5100164
    WPK50-15034.5150217
    WPK50-20035200275

    WPK20-110

    Sensor diameter：φ2mm
    Target wire diameter：φ0.2mm
    Measuring range:110mm

    Special type



    WLK40-070 (Measuring range:70mm)


    WJK50-040 (Measuring range:40mm)


    Application examples





    Converter（CV05/CVS5/Mold)



    Amplifier


    Specification

    ModelCV05CVS5
    CVS5(Resin case type)
    Power-supply voltageDC12～24V ±10%DC9～16V ±10%
    Current consumption40mA or less
    Output voltageAnalog output DC1～5V
    ResolutionApprox 1/2000 of measuring range
    ResponsivenessAbout 4kHz（-3dB）
    Operating temperature range-20～80℃ (No condensation)
    Temperature characteristics0.025%/FS or less (0 to 60℃ @ center of measurement range)


    Outline drawing


    CV05






    CVS5



    CVS5(Built-in resin case type)



    (Options) CV05 sync board


    Purpose


    동일한 유형의 센서를 여러 개 사용하면 출력에주기적인 간섭 노이즈가 발생할 수 있습니다.
    이에 대응하기 위해 각 증폭기의 신호 생성 회로를 동기화하여 노이즈를 줄입니다.


    Lineup


    For 2 axes




    For 4 axes



    For 6 axes




    Precautions for use


    -일련 번호가 동일한 센서와 증폭기 만 연결하십시오.
    -마스터 앰프가 고정되어 있습니다.
    -슬레이브 증폭기는 독립적으로 작동하지 않습니다.
    -동일한 모델이면 연결된 슬레이브 앰프의 수를 줄여서 작동이 가능합니다.

    Output - power cable

    Connection configuration


    Standard

    -케이블 : 전용 4 심 케이블 (길이 : 2m) 끝 처리
    -증폭기 측 : 커넥터 부착 / 측정기 측 : : Unfinished

    (End treatment example) * We fit a range of connectors.


    (Signal side) With BNC conversion cable


    (Signal side) BNC conversion cable + (Power supply side) Banana plug



    (Signal line) With Tajimi Electronics connector
