LEVEX WPM 와이어 펄스코더-내압형 > 변위계

LEVEX WPM 와이어 펄스코더-내압형 요약정보 및 구매

단일 코일 구조로 짧은 센서 생산

추천하기
판매가격 전화문의
제조사 LEVEX
원산지 일본
모델 WPM05 WPM18

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

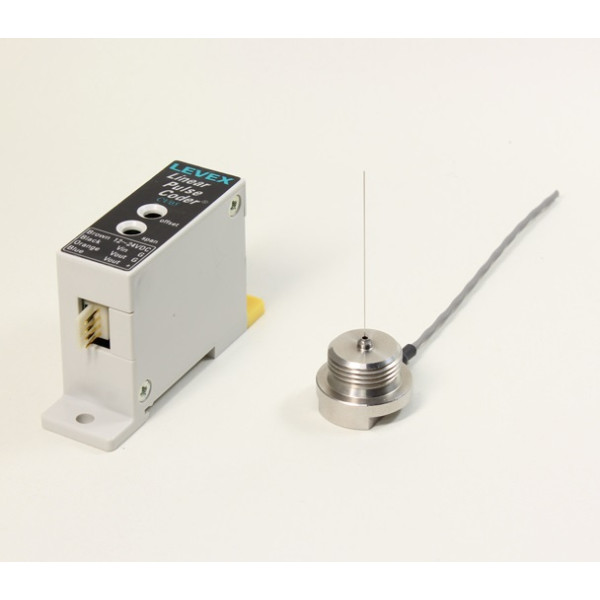

    LEVEX WPM Wire in Pulse Coder 내압사양



    특징


    지금까지 측정 할 수 없었던 액체 환경에 통합하고 시각화를 제공합니다.
    1 코일로 구성되기 때문에 센서가 짧게 제작할 수 있습니다.
    센서 앰프 분리형으로 내환경성이 우수합니다.
    내압은 10MPa까지 지원한다.
    4kHz의 고속 응답입니다.
    주문제작형 입니다. (납기 : 2 ~ 3 개월)



    형식

    WPM05-007-03S-1-S
    ①②③④⑤⑥
    ①형식 구분WPM:내압 사양 와이어 임펄스 코더
    ②센서 직경 (mm)05:φ5 (선단부 M6)
    18:M18
    ③측정 범위 (mm)002:2
    004:4
    005:5
    006:6
    007:7
    008:8
    010:10
    ④대상 와이어 직경 (mm)03S:φ0.3 (스트레이트)
    ⑤앰프1:CV05
    2:CVS5
    ⑥케이블 인출 방향S:스트레이트
    L:옆 내고

    사양

    형식WPM
    센서 부 직경 (mm)Min. φ5
    대상재질SUS304
    외경 (mm)φ0.3
    선형성 (mm)3 % / FS 이하
    온도 특성3 % / FS 이하 (15 ~ 25 ℃ @ 측정 범위의 중심)
    사용 온도 범위 (℃)-20 ~ 80 (Max.150)
    인출 케이블길이 (m)2 (Max.6)
    외경φ2.4 연선
    내압 (MPa)Max. 10
    보호 구조IP64 상당

    외형도 (제작 예)

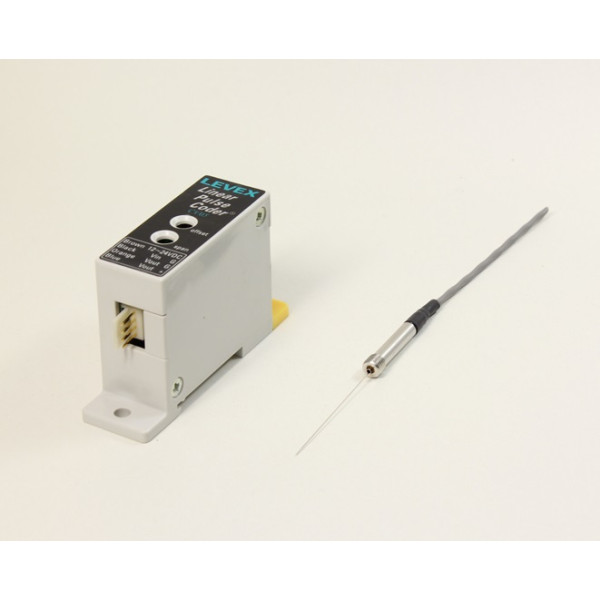

    WPM05-010-03S-1-S

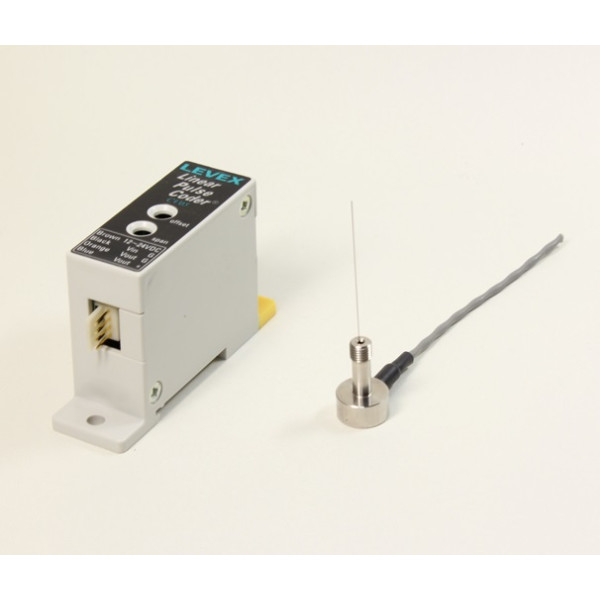

    WPM05-010-03S-1-L




    Converter（CV05/CVS5/Mold)



    Amplifier


    Specification

    ModelCV05CVS5
    CVS5(Resin case type)
    Power-supply voltageDC12～24V ±10%DC9～16V ±10%
    Current consumption40mA or less
    Output voltageAnalog output DC1～5V
    ResolutionApprox 1/2000 of measuring range
    ResponsivenessAbout 4kHz（-3dB）
    Operating temperature range-20～80℃ (No condensation)
    Temperature characteristics0.025%/FS or less (0 to 60℃ @ center of measurement range)


    Outline drawing


    CV05






    CVS5



    CVS5(Built-in resin case type)



    (Options) CV05 sync board


    Purpose


    동일한 유형의 센서를 여러 개 사용하면 출력에주기적인 간섭 노이즈가 발생할 수 있습니다.
    이에 대응하기 위해 각 증폭기의 신호 생성 회로를 동기화하여 노이즈를 줄입니다.


    Lineup


    For 2 axes




    For 4 axes



    For 6 axes




    Precautions for use


    -일련 번호가 동일한 센서와 증폭기 만 연결하십시오.
    -마스터 앰프가 고정되어 있습니다.
    -슬레이브 증폭기는 독립적으로 작동하지 않습니다.
    -동일한 모델이면 연결된 슬레이브 앰프의 수를 줄여서 작동이 가능합니다.

    Output - power cable

    Connection configuration


    Standard

    -케이블 : 전용 4 심 케이블 (길이 : 2m) 끝 처리
    -증폭기 측 : 커넥터 부착 / 측정기 측 : : Unfinished

    (End treatment example) * We fit a range of connectors.


    (Signal side) With BNC conversion cable


    (Signal side) BNC conversion cable + (Power supply side) Banana plug



    (Signal line) With Tajimi Electronics connector
