Me ßsysteme GSV-1A4 M12 4채널증폭기 > 증폭기

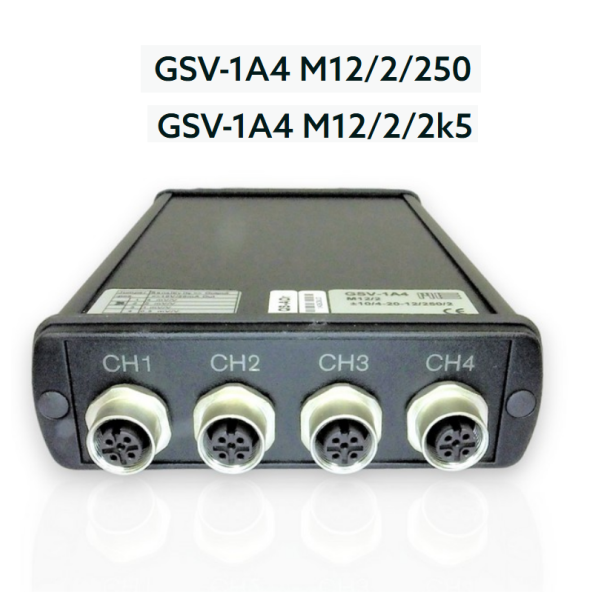

Me ßsysteme GSV-1A4 M12 4채널증폭기

품목 설명

4채널 스트레인 게이지 측정 증폭기

연결: M12 커넥터

치수: 170mm x 109mm x 35mm

아날로그 출력: 15핀 SUB-D(암)를 통해 ±10V 및 4...20mA(제로 신호 = 12mA)

차단 주파수: 250Hz , 2.5kHz (선택)

입력 감도: 2 mV/V 공급 전압: 11V..30V DC

무게: 450g;

액세서리(포함): 케이블이 있는 연결 커넥터 SUB-D15, 데스크톱 전원 공급 장치 18V / 30W;

액세서리(제외): M12 원형 커넥터(수) 또는 SAC 케이블

하이라이트

입력 감도: 2 mV/V(기본 값)

점퍼를 통해 4mV/V, 2mV/V, 1mV/V, 0.5mV/V 구성 가능

출력 신호 10V 및 12mA, 15핀 Sub-D의 8mA

350옴 스트레인 게이지를 위한 통합 하프 및 쿼터 브리지 완성

제어 라인을 통해 개별적으로 또는 제어 라인과 푸시 버튼을 통해 공동으로 0 설정 기능을 제공합니다

제품 설명

GSV-1A4 측정 증폭기는 힘 센서, 토크 센서, 가속도 센서 또는 스트레인 트랜스듀서와 같은 스트레인 게이지 센서를 위한 4개의 독립 채널을 갖춘 측정 증폭기입니다.

이 측정 증폭기는 87.5옴에서 5000옴까지의 스트레인 게이지 풀 브리지 및 하프 브리지, 그리고 350옴의 스트레인 게이지 쿼터 브리지를 연결하는 데에도 적합합니다.

GSV-1A4 측정 증폭기는 18V 플러그인 전원 공급 장치와 SUB-D 연결 커넥터와 함께 제공됩니다.

전압 및 전류 출력과 아날로그 출력 접지는 15핀 Sub-D 소켓에 있습니다.

두 출력 모두 교정되어 있으며 동시에 사용할 수 있습니다.

출력 전압은 ±10V이고, 전류 출력은 4...20 mA이며, 최대 12 mA(12mA+-8mA)까지 제로 조정이 가능합니다.

센서 입력, 브리지 완료, 그리고 각 채널의 자동 영점 조정 입력은 37핀 Sub-D 소켓에 있습니다.

350옴 스트레인 게이지에 대해 0.1% 허용 오차를 갖는 브리지 완료 저항이 포함되어 있습니다.

쿼터 브리지 또는 하프 브리지 작동 모드는 고객이 37핀 Sub-D 소켓에서 설정할 수 있습니다(37핀 Sub-D 소켓의 연결 다이어그램 참조).

GSV-1L의 6선 기술은 선택적으로 사용할 수 있습니다.

6선 기술 사용은 회로 기판에서 설정해야 합니다.

GSV-1A4 M12 소켓 변형  GSV-1A4에는 센서 연결을 위한 원형 커넥터가 옵션으로 장착되어 있습니다.

결합 커넥터는 별도로 주문하거나 센서의 일부로 구성해야 합니다.
