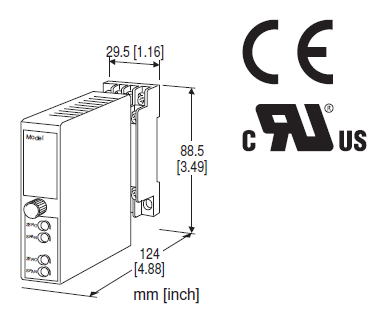

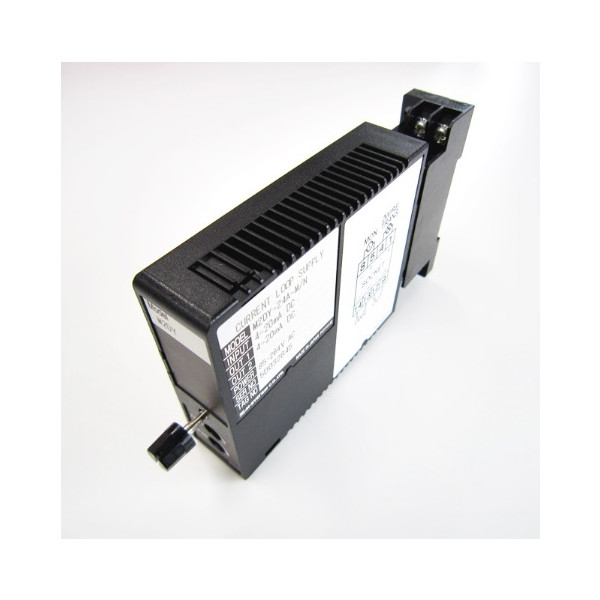

M-SYSTEM W2MS DC신호변환기 1입력 2출력

MODEL : W2MS

절연 2출력 소형 신호 변환기 W2 시리즈

포텐셔미터 변환기

형식：W2MS－①②－③④

주문 시의 지정 사항

•주문 코드：W2MS－①②－③④
  ①∼④는 아래에서 선택해 주십시오.
 （예：W2MS-AA-P/K/CE/Q）

•옵션 사양（예：/C01/S01）
주) 제1출력과 제2출력에 전류와 전압 신호를 혼재하여 사용하는 경우 허용부하저항의 관계로 인해 특수한 필용성이 없으면 전류 출력을 제1출력으로 지정해 주십시오.

입력 신호

①제1출력 신호

②제2출력 신호

③공급 전원

④부가 코드（복수항 지정 가능）

◆반응 속도 (0→90%)
무기입：표준 반응형 0.5s 이하
/K：고속 반응형 약 25ms
◆규격＆인증（아래에서 반드시 지정해 주십시오）
/N：CE마킹, UL인증 없음
/CE：CE마킹
/UL：CE마킹, UL인증
◆옵션
무기입：없음
/Q：있음（옵션 사양에서 별도로 지정해 주십시오）

옵션 사양（복수항 지정 가능）

기기 사양

구조：컴팩트형 플러그인 구조
접속 방식：M3 나사 단자 접속（조임 토크 0.8N·m）
단자 나사 재질：철에 크로메이트 처리 (표준) 또는 스테인리스
하우징 재질：난연성 흑색 수지
아이솔레이션：입력－제1출력－제2출력－전원 간
제로 조정 범위：총 저항값의 0∼50% (전면으로부터 조정 가능)
스팬 조정 범위：총 저항값의 50∼100%（전면으로부터 조정 가능）
제1출력과 제2출력은 개별적으로 조정할 수 있습니다.

입력 사양

최소 스팬：총 저항값의 50% 이상
기준 전압：0.5V DC

출력 사양

■전류 출력（제작 가능 범위）
출력 전류 범위：0∼20mA DC
스팬：1∼20mA
출력 바이어스：출력 스팬의 1.5배 이하
허용부하저항：변환기의 출력 단자 간 전압이 15V 이하로 되는 저항값 (제2출력은 7V 이하)
■전압 출력（제작 가능 범위）
출력 전압 범위：-10∼+12V DC
(제2출력은 -10∼+10V DC)
스팬：5mV∼22V (제2출력은 5mV∼20V)
출력 바이어스：출력 스팬의 1.5배 이하
허용부하저항：출력이 0.5V 이상 시에 부하 전류가 1mA 이하로 되는 저항값

설치 사양

성능（스팬에 대한 %로 표시）

정밀도：±0.1%
온도 계수：±0.015%/℃
전원 전압 변동의 영향：±0.1%/허용전압범위
절연 저항：100MΩ 이상/500V DC
내전압：입력-제1출력-제2출력-전원-지면 간
2000V AC　1분간

규격＆인증

EU conformity：
전자 양립성 지령 (EMC지령)
　EMI EN 61000-6-4
　EMS EN 61000-6-2
저전압 지령
　EN 61010-1
　설치 카테고리 Ⅱ, 오염도 2
입력 · 제1출력 · 제2출력-전원 간　강화 절연 (300V)
　입력-제1출력-제2출력 간　기본 절연 (300V)
RoHS 지령
안전 인증 규격：
UL/C-UL nonincendive Class I, Division 2,
  Groups A, B, C, and D
　(ANSI/ISA-12.12.01, CAN/CSA-C22.2 No.213)
UL/C-UL 일반 안전 규격
　(UL 61010-1，CAN/CSA-C22.2 No.61010-1)

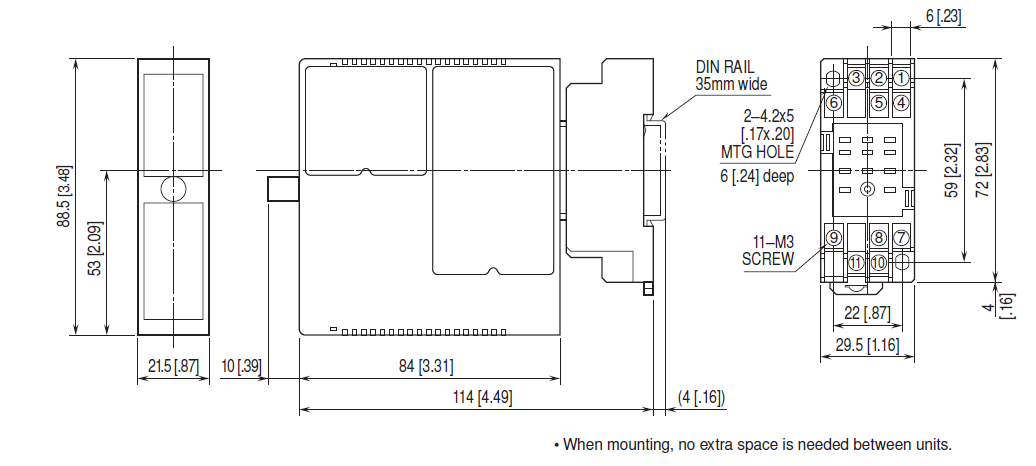

외형 치수도（단위：㎜）＆단자 번호도

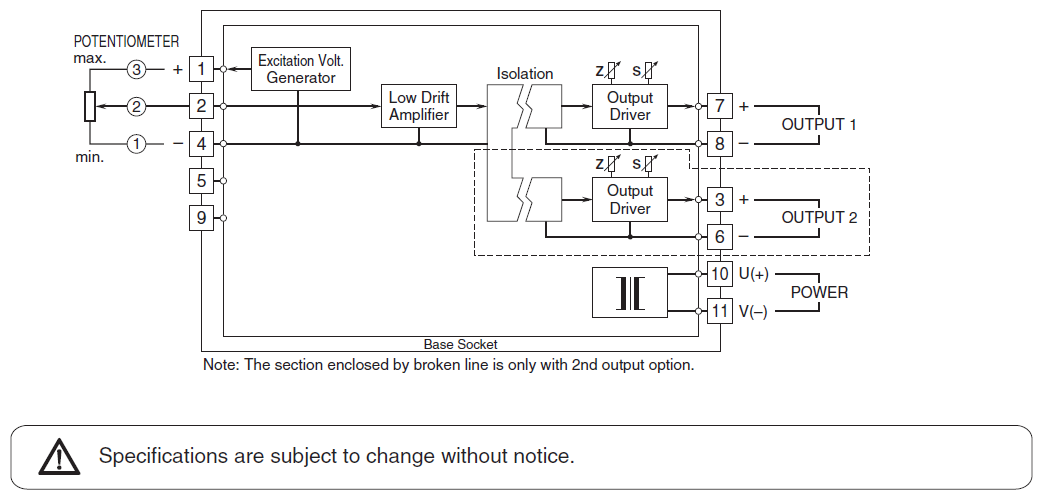

블록도＆단자 접속도
