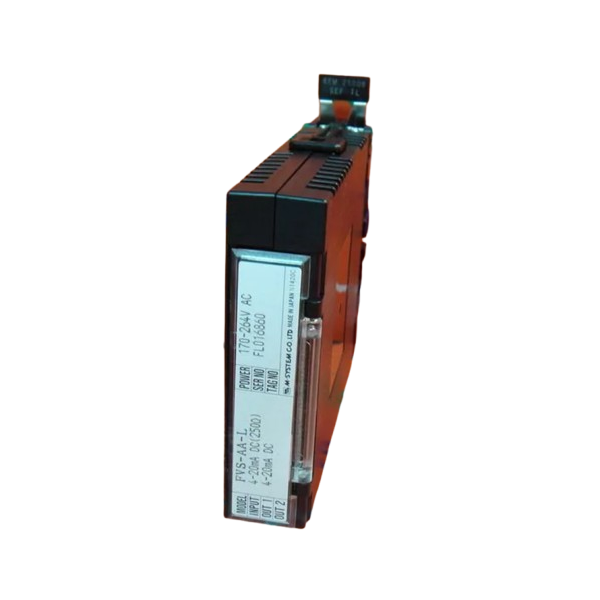

공간 절약(AC 전원) 변환기 F・UNIT 시리즈

DC 입력 변환기

(아날로그형, (isolated))
주요 기능과 특징
● 아날로그 회로에 의해 직류 신호를 통일 신호로 변환
● 입출력 간의 직류 절연
● 밀착 설치 가능

어플리케이션 예
● 프로세스 계장이나 FA에서 패널과 필드 기기 간의 절연을 하여 노이즈 대책을 실시한다

형식：FVS－①②－③④

주문시 지정 사항

・형식 코드：FVS－①②－③④

①～④는 아래에서 선택해 주십시오.
(예:FVS-6A-K/K/Q)
·옵션 사양(예:/C01/S01)

①입력 신호

◆전류 입력
A : 4~20mA DC(입력 저항 250Ω)
A1 : 4~20mA DC(입력 저항 50Ω)
B : 2~10mA DC(입력 저항 500Ω)

C : 1~5mA DC(입력 저항 1000Ω)

D: 0 ~20mA DC(입력 62.5Ω)

F : 0~10mA DC(입력 저항 100Ω)

G : 0~1mA DC(입력 저항 1000Ω)

H : 10~50mA DC(입력 저항 100Ω)

J : 0~10μA DC ( 입력 저항 1000Ω)

K :0~100 ：-1～+1mA DC（입력저항 1000Ω

GW: -1 – +1 mA DC (입력저항 1000 Ω)

FW：-10～+10mA DC（입력저항 100Ω)

Z：지정전류범위（입력사양참조）

◆ 전압 입력

1：0～10mV DC（입력저항 10kΩ이상)

15: 0 – 50 mV DC（입력저항 10kΩ이상)

16: 0 – 60 mV DC （입력저항 10kΩ이상)

2 : 0~100mV DC(입력 저항 100kΩ 이상)

3 : 0~1V DC(입력 저항 1MΩ 이상)

4 : 0~10V DC(입력 저항 1MΩ 이상)

4W: -10 – +10 V DC (입력 저항 1MΩ 이상)

5 : 0~5V DC(입력 저항 1MΩ 이상)

6 :：-10～+10V DC(입력 저항 1MΩ 이상)

5W：-5～+5V DC(입력 저항 1MΩ 이상)

0：지정 전압 레인지(입력 사양 참조)

②출력 신호

◆전류 출력
A : 4~20mA DC(부하 저항 750Ω 이하)
B :2~10mA DC(부하 저항 1500Ω 이하)
C :1~5mA DC(부하 저항 3000Ω 이하)
D :0~20mA DC(부하 저항 750Ω 이하)
E :0~16mA DC(부하 저항 900Ω 이하)

F：0～10mA DC(부하 저항 1500Ω 이하)

G： 0～1mA DC(부하 저항 15kΩ 이하)
Z：지정 전류 레인지(출력 사양 참조)

◆전압 출력
1 ：0～10mV DC( 부하 저항 10kΩ 이상)

2 ：0～100mV DC( 부하 저항 100kΩ 이상)

3 ：0～1V DC( 부하 저항 1000Ω 이상)

4 : 0~10V DC(부하 저항 10kΩ 이상)

5 : 0~5V DC(부하 저항 5000Ω 이상)

6 : 1~5V DC(부하 저항 5000Ω 이상)

4W : -10~+10V DC(부하 저항 10kΩ 이상)

5W : -5~+5V DC(부하 저항5000Ω 이상)

0 : 지정 전압 범위(출력 사양 참조)

③공급 전원

AC Power

K: 85 – 132 V AC   (Operational voltage range 85 – 132 V, 47 – 66 Hz)

L: 170 – 264 V AC  (Operational voltage range 170 – 264 V, 47 – 66 Hz)

DC Power

R: 24 V DC  (Operational voltage range 24 V ±10 %, ripple 10 %p-p max.)

P: 110 V DC  (Operational voltage range 85 – 150 V, ripple 10 %p-p max.)

④부가 코드(복수항 지정 가능)

◆응답 시간(0→90%) 무기입
： 표준 응답형 0.5s 이하
/K：고속 응답형 약 25ms
◆옵션 사양
무기입： 없음
/Q：있음(옵션 사양보다 별도 지정해 주십시오.)

옵션 사양(복수항 지정 가능)

◆코팅 ( 자세한 것은, 당사 홈페이지를 참조해 주십시오 . )

/C01: Silicone coating

/C02: Polyurethane coating

/C03: Rubber coating

TERMINAL SCREW MATERIAL

/S01: Stainless steel

장비 사양

구조: 박형 플러그인 구조
접속 방식: M3.5 나사 단자 접속(체결 토크 0.8N·m)
단자 나사 재질: 철에 니켈 도금(표준) 또는 스테인리스 하우징
재질: 난연성 흑색 수지 절연
: 입력-출력-전원간
출력 범위: 약 -10~+120%(1~5V DC시)
제로 조정 범위:-5~+5%(전면에서 조정 가능)
스팬 조정 범위:95~105%(전면에서 조정 가능)

입력 사양

■ 전류 입력 입력 단자 설치용 저항기(0.5W) 가
부속됩니다. 지정 전류 레인지시는 입력 저항 값 을 지정해 주십시오 1MΩ 이상

●제작 가능 범위

・입력 전압 범위: -300~+300V DC

・스팬: 3mV~600V

・입력 바이어스: 입력 스팬의 1.5배 이하

출력 사양

■전류 출력(제작 가능 범위) 출력
전류 범위: 0~20mA DC
스팬: 1~20mA
출력 바이어스: 출력 스팬의 1.5배 이하
허용 부하 저항: 변환기의 출력 단자간 전압이 15V 이하가 되는 저항값

■ 전압 출력(제작 가능 범위)
출력 전압 범위: -10~+12V DC
스팬: 5mV~22V
출력 바이어스: 출력 스팬의 1.5배 이하
허용 부하 저항: 부하 전류가 1mA 이하가 되는 저항값 (단, 출력이 0.5V 이상일 때)

설치 사양

공급전원
・AC전원：약4.5VA
・DC전원：24V용 약70mA
110V용 약 20mA
사용 온도 범위：-5～+55℃
사용 습도 범위：30～90%RH(결로하지 않을 것)
설치：벽 또는 DIN 레일 설치
표준 랙 설치 브래킷(형식：BX－16H)과 조합하여 JIS 표준 랙에 조립도 가능
질량：약 200g

성능 (스팬에 대한 %로 표시)

기준 정밀도：±0.1％
온도 계수：±0.015％／℃
전원 전압 변동의 영향：±0.1％／허용 전압 범위
절연 저항：100MΩ 이상／500V DC
내전압：

Power input code R:

1000 V AC @ 1 minute (입력-출력간)

2000 V AC @ 1 minute (입력 또는 출력 또는 접지에 대한 전원)

500 V AC @ 1 minute (I/O to power)

Power input code K, L, P:

1000 V AC @ 1 minute (입력-출력간)

2000 V AC @ 1 minute (입력 또는 출력 또는 접지에 대한 전원)

1500 V AC @ 1 minute (I/O to power)

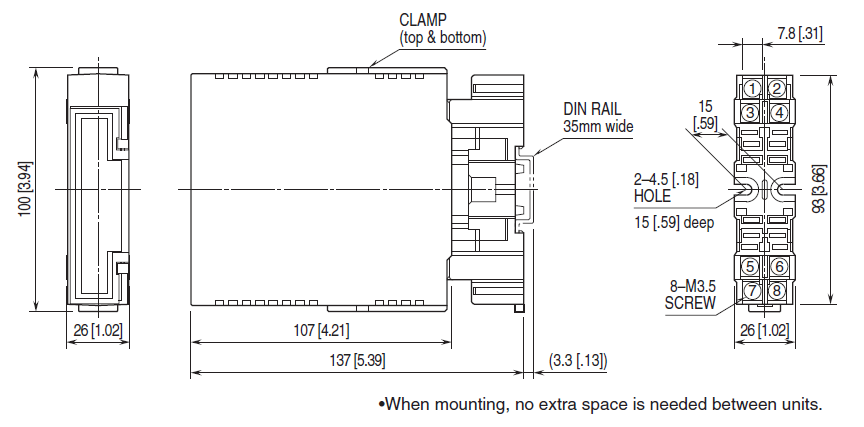

외형치수도(단위:mm)

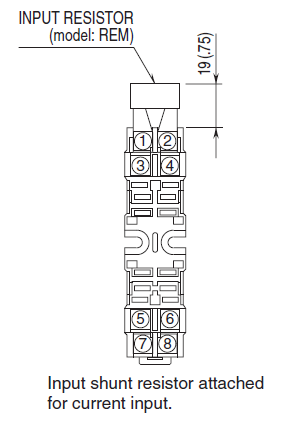

단자 번호도(단위:mm)

블록도・단자 접속도
