M-SYSTEM CVRTD 4-20mA, 1-5V to RTD변환기 요약정보 및 구매

입력 : 4-20mA, 1-5V / 출력 : RTD

추천하기
판매가격 전화문의
제조사 M-SYSTEM
원산지 일본
모델 CVRTD

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

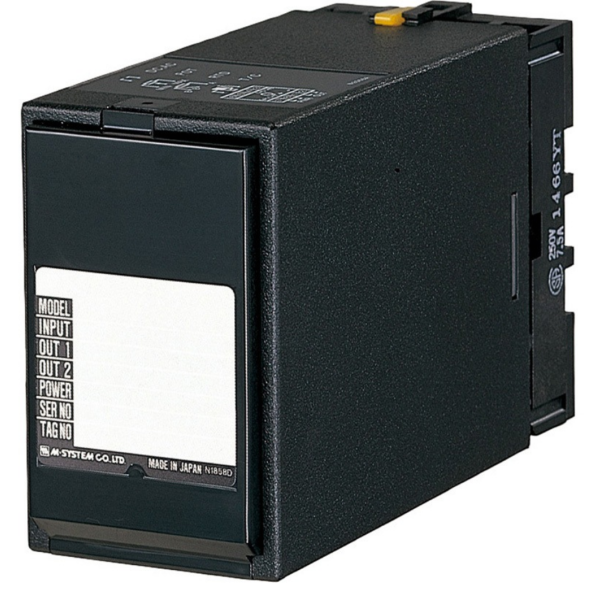

    M-SYSTEM CVRTD 4-20mA, 1-5V to RTD변환기




    주요 기능과 특징

    • DC 신호에 비례하여 RTD 저항을 출력합니다
    • 4-20 mA 또는 1-5V DC 입력
    • Pt 100 와 동일한 저항 입력
    • 100, 110, 115, 120, 200, 220, 240V AC 또는 12, 24, 48V DC 전원
    • 응답 시간 0.5 초 이하
    • 반도체 스위치가 있는 출력 드라이브 회로가 긴 수명 주기를 보장합니다
    • 정전의 경우 고정 출력

    어플리케이션: DC 신호와 함께 RTD 입력 장치 제어



    사양

    입력

    4-20 mA 또는 1-5 Vdc

    출력

    Pt 100 저항 (단극)
    또는 특수한 RTD, 15-4000옴

    최대 전력

    0.07 W

    전력 입력

    AC/DC

    출력 해상도

    최대 0.05옴

    정확도

    ±0.3% 또는 0.1옴,
    둘 중에 큰 쪽

    반응 속도

    최대 0.5초(0-90 %)

    내전압

    2000 Vac @1분
    (I/O - 전원 - 접지)


    당사 모델 CVRTD는 표준 DC 신호에 비례하여 RTD 저항을 에뮬레이션합니다.

    이것은 병렬 연결된 다양한 저항기 조합을 이용하여 바람직한 저항값을 출력하기 위해 독특하게 설계되었습니다(그림 1 참조).

    저항기 조합을 바꾸는 데 사용되는 반도체 MOSFET 스위치는 노후와 기계적인 수명 한계로 인한 접점 저항 증가 때문에 안정성에 문제가 있는 기계적인 릴레이에 비해 장점을 가지고 있습니다.

    전력 장애 발생 시, CVRTD 출력은 열립니다. 주문 시 옵션으로 제공되는 10 - 500옴 한도의 특정 저항값은 출력으로 지정할 수 있습니다.

    CVRTD에는 (A) 단자 두 개와 (B) 단자 두 개가 있고 이는 2, 3, 4선식 연결이 가능합니다. 그러나 Pt 100은 표준 출력이고, 특수한 RTD는 15 - 400옴 한도의 저항에 대해 제공됩니다.

    하우징은 M-Unit 시리즈에 사용된 것과 동일합니다. Plug-in 베이스 소켓이 포함됩니다. 전면 커버 뒤에서 제로 및 스팬 조절이 가능합니다.




    용도 예시
    • 레코더/컨트롤러 추가를 통한 시스템 업그레이드
    기본적으로 CVRTD는 DC 신호로 RTD 입력 장치를 실행하는 데 사용됩니다.
    기존 온도 기록 시스템 (a)를 업그레이드하는 경우, 4-20 mAdc 신호는 온도에 비례하여 새로운 호스트 레코더 또는 온도 컨트롤러에 입력해야 합니다. 그러나 사용자는 로컬 레코딩을 위해 기존의 RTD 입력 레코더를 사용하려고 할 수도 있습니다. 그럴 경우에는 RTD 변환기를 통해 RTD 신호가 4-20 mAdc로 변환됩니다(모델: M2RS). 그리고 CVRTD (b)를 통해 업그레이드된 시스템과 기존 레코더로 제공됩니다.

    • 수신기 교체 없이 온도 센서 유형 변경
    비싸거나 희귀한 RTD (a) 유형을 사용하는 기존의 온도 기록 시스템은 교체해야 할 경우가 있습니다. 사용자는 레코더를 여전히 사용할 수 있더라도, 이러한 온도 센서가 매우 비싸거나 구하기 어렵다고 생각할 수 있습니다. 그럴 경우에는 써모커플 변환기를 통해 4-20 mAdc로 변환되는 써모커플로 교체합니다(모델: M2TS). 그리고 CVRTD (c)를 통해 기존 레코더로 제공됩니다.
