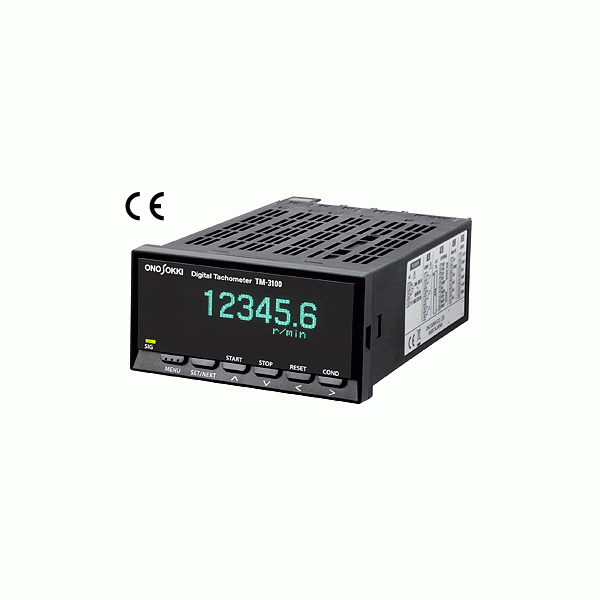

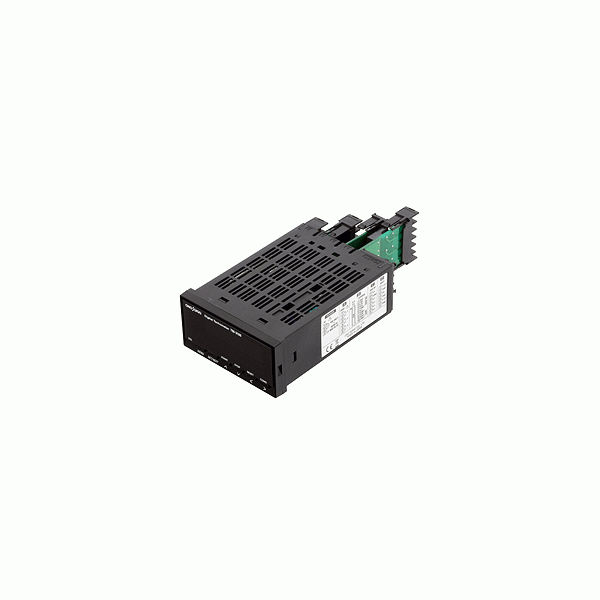

TM-3100 시리즈의 각 모델은 회전 측정(회전 속도 표시, BCD 출력, 아날로그 출력 또는 콤퍼레이터 출력 표시)에서 가장 기본적인 기능을 가지고 있으며, 옵션 카드를 추가하여 커스터마이즈 할 수 있습니다.
TM-3100 시리즈의 형광표시관은 기존의 LED를 사용하지 않고 안정성과 가독성을 크게 향상 시켰습니다.

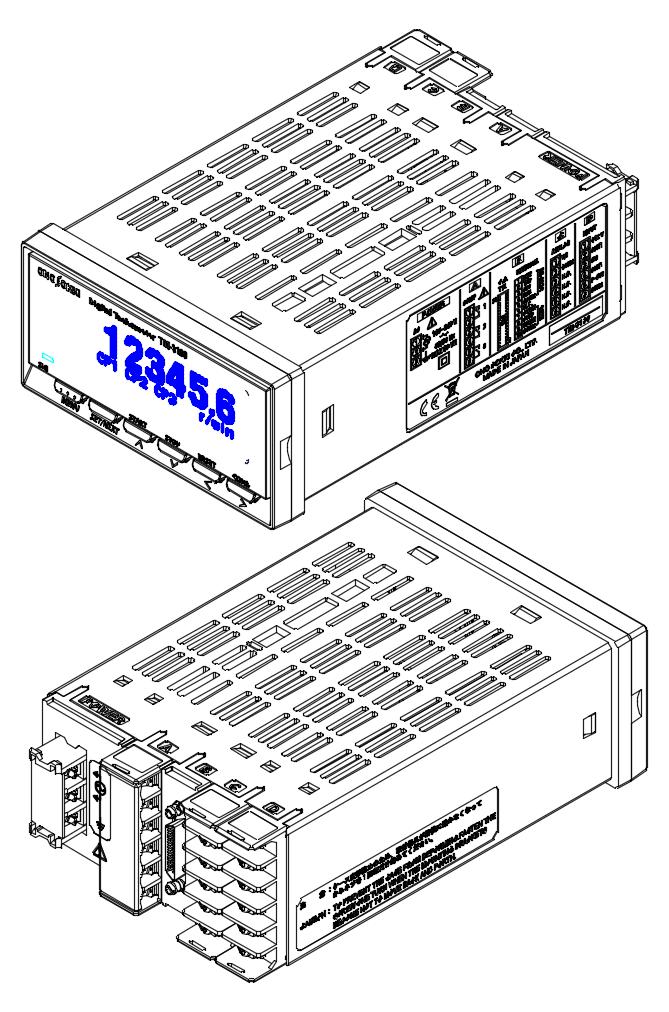

특징

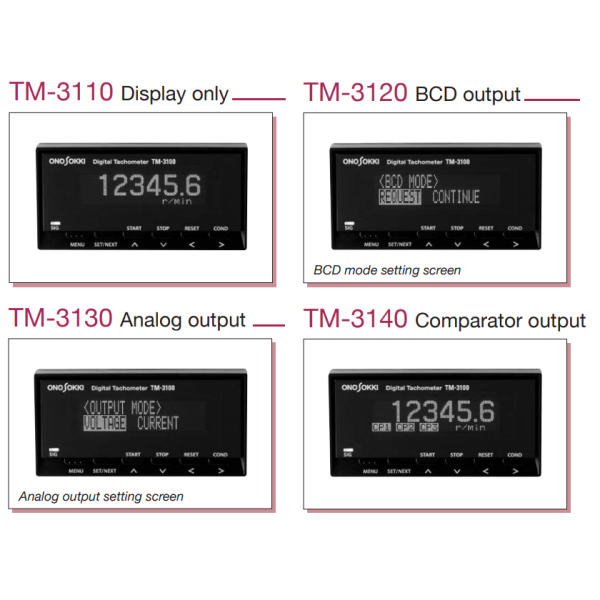

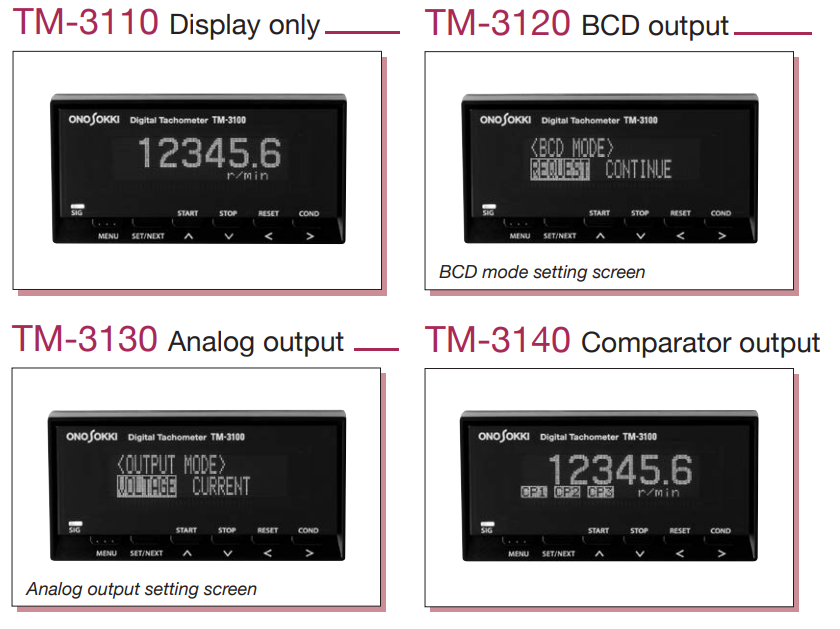

| TM-3110 |
|
|---|---|
| TM-3120 |
*출력은 전압 출력으로 선택적으로 변경할 수 있습니다. |
| TM-3130 |
|
| TM-3140 |
|

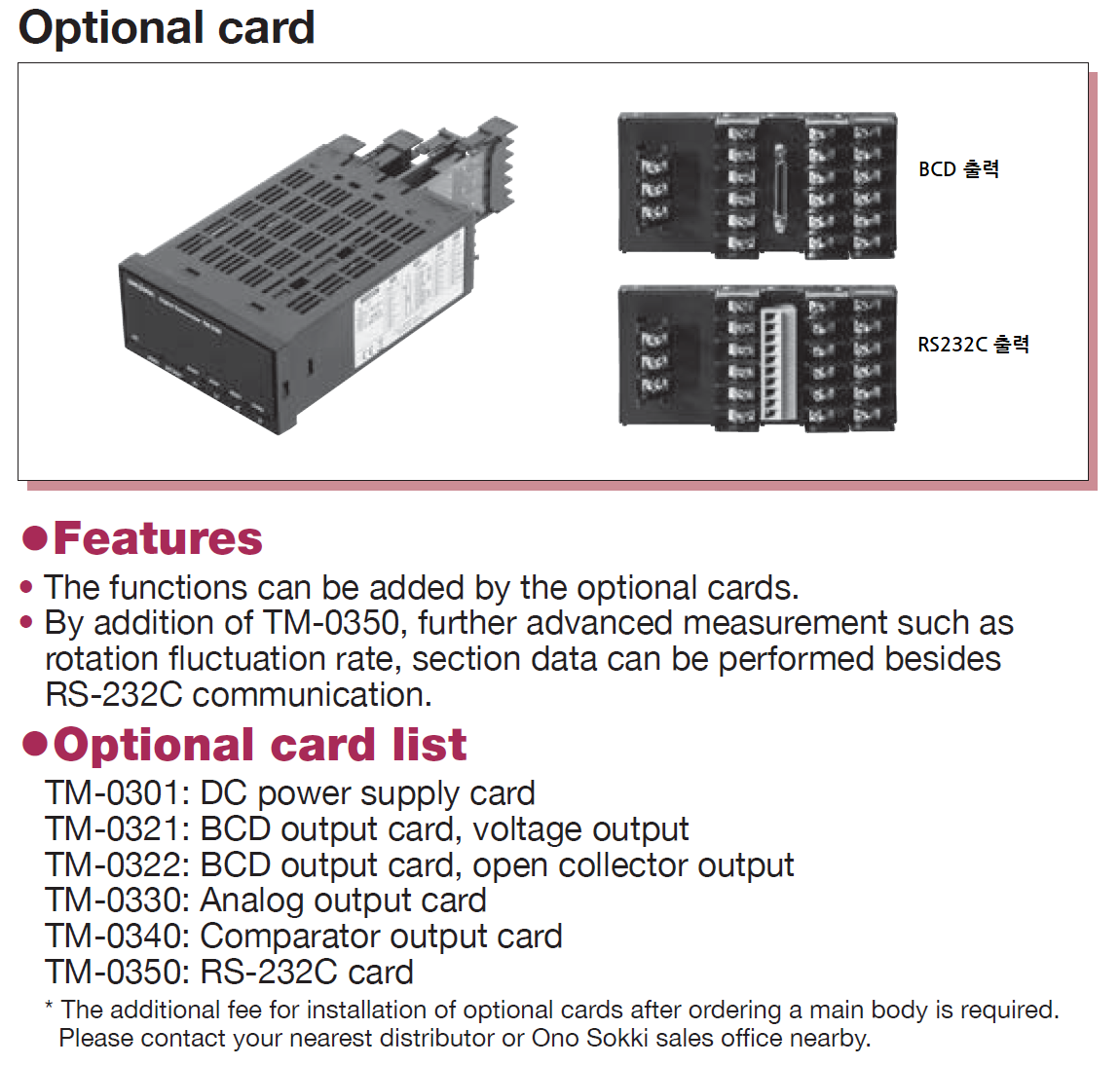

옵션 카드 조합 표
| 옵션 카드 이름 | ||||||
|---|---|---|---|---|---|---|
| TM-0321 BCD 출력(전압 출력) | TM-0322 BCD 출력 (오픈 컬렉터) | TM-0330 아날로그 출력 | TM-0340 비교기 출력 | TM-0350 RS-232C | TM-0301 DC 전원 작동 | |
| TM-3110 | ○ | ○ | ○ | ○ | ○ | ○ |
| TM-3120 | ○ | ◎ | ○ | ○ | × | ○ |
| TM-3130 | ○ | ○ | ◎ | ○ | ○ | ○ |
| TM-3140 | ○ | ○ | ○ | ◎ | ○ | ○ |
| Tachometer모델 | 기능 |
|---|---|
|
사양 개요
공통 사양
입력 섹션 | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
입력 단자 | M3 프리 터미널 나사 | ||||||||||||||||||||
입력 임피던스 | 10kΩ 이상 | ||||||||||||||||||||
입력 형식 | 전압 또는 무전압 | ||||||||||||||||||||
| 입력 증폭 | AC 또는 DC | ||||||||||||||||||||
| 적용 검출기 | 전자기/자기-전기/광전 검출기, 로터리 인코더, 근접 스위치 | ||||||||||||||||||||
AC 증폭기 |
| ||||||||||||||||||||
DC 증폭기 |
| ||||||||||||||||||||
저역 통과 필터 | OFF(100kHz)/100Hz/20kHz에서 선택 가능 | ||||||||||||||||||||
| 펄스 출력부 | |||||||||||||||||||||
| 출력 전압 | 하이 레벨 +4.5V 이상 로우 레벨 +0.5V 이하 | ||||||||||||||||||||
| 출력 논리 | 부정적인 | ||||||||||||||||||||
| 부하 저항 | 100kΩ 이상 | ||||||||||||||||||||
| 출력 단자 | M3 프리 터미널 나사 | ||||||||||||||||||||
Diaplay | |||||||||||||||||||||
| 디스플레이 장치 | 형광등 표시관(3단계 밝기, 6자리 표시 선택 가능) | ||||||||||||||||||||
| 표시 새로 고침 시간 | 0.2초(출하시), 0.4초, 0.5초, 0.6초, 0.8초, 1.0초~10초(1.0초 단위)에서 선택 가능. | ||||||||||||||||||||
| 측정 단위 |
| ||||||||||||||||||||
| 소수점 수 | OFF(출하시), 소수점 1, 2, 3자리에서 선택 가능 | ||||||||||||||||||||
| SIG 표시기 | 입력 신호에 동기하여 깜박임 | ||||||||||||||||||||
| 오류 표시 | 백업 메모리 이상, 보드 이상, 입력 주파수 이상, 표시 자릿수 이상, 메모리 가득 참 이상, 설정값 이상 | ||||||||||||||||||||
| 계산 | |||||||||||||||||||||
| 계산 표시 | 회전속도, 원주속도, 이동속도, 주기, 회(1/s), 주파수, 유량, 통과시간 | ||||||||||||||||||||
| 측정 방법 | 주기적 계산 방법 | ||||||||||||||||||||
| 계산 시간 | 10ms + 1 주기 시간 | ||||||||||||||||||||
| 측정 정확도 | 표시값 ×(±0.01%) ±1카운트 이내 *표시값은 소수점을 제외한 카운트값을 나타냅니다. | ||||||||||||||||||||
| 자동 영점 기능 | 미리 설정 시간 동안 신호를 입력하지 않으면 표시값이 0이 됩니다. 아래에서 선택 가능 | ||||||||||||||||||||
| 급감속 추종기능 | 입력 신호가 급격히 감소하고 회전 속도계에 입력되는 신호가 없는 경우 1초 이상 이 기능으로 측정을 자동으로 감속하고 약 1초 후에 영점 조정합니다. 11초 후. | ||||||||||||||||||||
| 이동 평균 기능 | 아래에서 선택 가능: *TM-3130/0330의 아날로그 출력은 10ms마다 계산하여 이동 평균을 처리하여 얻은 것 입니다. | ||||||||||||||||||||
| 피크 홀드 기능 | 시작과 정지 상태 사이의 피크 값(최대, 최소, 평균)을 유지합니다. | ||||||||||||||||||||
| 메모리 | |||||||||||||||||||||
| 패널 상태 메모리 | 4가지 측정 조건을 기억합니다. (설정 조건을 저장하고 불러올 수 있습니다.) | ||||||||||||||||||||
| 검출기용 전원 | |||||||||||||||||||||
| 출력 전압 | 12VDC ±10% | ||||||||||||||||||||
| 최대 출력 전류 | 100mA | ||||||||||||||||||||
| 일반 사양 | |||||||||||||||||||||
| 전원 | 100~240VAC(50Hz/60Hz) *전원용 케이블은 별매품입니다. | ||||||||||||||||||||
| 내전압 | 1500VAC(1분) | ||||||||||||||||||||
| 절연 저항 | 10MΩ 이상(500VDC에서 megohhom) | ||||||||||||||||||||
| 전력 등급 |
(아날로그, BCD 및 콤퍼레이터 출력 카드가 장착된 경우 정격 전력은 20~30VA 입니다.) | ||||||||||||||||||||
| 작동 온도 범위 | 0 ~ +50 °C(결로 없을 것) | ||||||||||||||||||||
| 보관 온도 범위 | -10 ~ +60 °C(결로 없을 것) | ||||||||||||||||||||
| 외형 치수 | 96(W) × 48(H) × 148(D) mm | ||||||||||||||||||||
| 무게 | 약 310g | ||||||||||||||||||||
| 적용 기준 |
| ||||||||||||||||||||
| 부속품 | 패널 장착 고정구 x 1 세트 | ||||||||||||||||||||

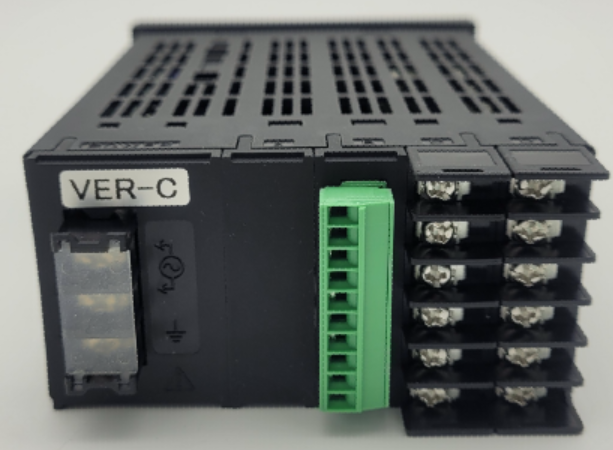

BCD 출력 사양(TM-3120 및 TM-0322 옵션 카드)
| 출력 신호 | |
|---|---|
출력 형식 | 6자리 병렬 출력 |
| 출력 형식 | 오픈 컬렉터 |
| 싱크 전류 | 최대 32mA |
| 출력 내전압 | 최대 24V |
출력 논리 | 긍정 논리 |
| 데이터 새로 고침 시간 | 100ms 이하 |
입력 신호(요청 신호) | |
입력 논리 | 부논리(펄스 폭: 10μs 이상) |
Operating edge | Falling edge |
입력 전압 | 전압 |
출력 모드 | |
모드 선택기 | 일반 또는 요청에서 선택 가능 |
BCD 출력 사양(TM-0321 옵션 카드)
TM-0321 카드는 BCD를 전압 출력으로 출력합니다. 동작은 TM-3120(BCD 오픈 컬렉터)과 동일합니다.
| 출력 신호 | |
|---|---|
| 출력 형식 | TTL |
| 출력 레벨 | 하이 레벨: +3.8 ~ +5.25V, 로우 레벨: 0 ~ +0.4V |
아날로그 출력 사양(TM-3130 및 TM-0330 옵션 카드)
| 출력 신호 | 전압 또는 전류 형태 선택 가능 |
|---|---|
| 출력 방식 | 12비트 D/A 변환 |
| 출력 범위 | 전압 범위: 0~10V, 0~5V, 1~5V에서 선택 가능 전류 범위: 4~20mA, 0~16mA |
| 부하 저항 | 전압 출력: 100kΩ 이상 전류 출력: 500Ω 이하 |
| 선형성 | ±0.3%/FS |
| 출력 조정 | 전압 출력: ±5%/FS 이상 전류 출력: ±3%/FS 이상 |
| 설정 정확도 | 전압 출력: ZERO ±5%/FS, FULL ±5%/FS 전류 출력: ZERO ±3%/FS , FULL ±0.75%/FS |
| 제로 드리프트 | ±0.05%/FS/°C |
| 스팬 드리프트 | ±0.05%/FS/°C |
| 출력 새로 고침 시간 | 다음 중에서 선택 가능: 10, 20, 50, 100, 200, 500ms, 1s |
주) TM-0330 옵션 카드를 추가하면 위와 같은 사양의 TM-3110, 3150, 3140 아날로그 출력이 가능합니다.
비교기 기능 사양(TM-3140 및 TM-0340 옵션 카드)
| 출력 기능 | UPPER, LOWER, OK, ERROR 출력 *UPPER 및 LOWER 출력이 모두 OFF일 때 OK 신호를 출력합니다. |
|---|---|
| 설정 | UPPER 설정: 6자리 숫자 입력 UPPER ≤ 표시값일 때 릴레이가 켜집니다. LOWER 설정: 6자리 숫자 입력 LOWER > 표시 값일 때 릴레이가 켜집니다. |
| 출력 형식 | 1-접점 출력 만들 *3종류의 출력(COMP1, COMP2, COMP3)은 독립적으로 출력됩니다. 각 출력 조합에 대한 UPPER, LOWER, OK, ERROR 예) COMP1=LOWER, COMP2=UPPER, COMP3=ERROR |
| 최대 접점 용량 | 30VDC/1A, 250VAC/1A |
| 출력 새로 고침 시간 | 약 10ms |
| 초기화 | 접점 OFF로 출력 레벨 재설정 |
| 자동 복구 | UPPER, LOWER, OK 출력 * 히스테리시스 기능을 사용하여 복구 회전 속도를 변경할 수 있습니다. 측정 범위: 0 ~ 20%, 1% 단계로 설정 가능 |
| 출력 홀드 | 리셋 신호가 입력되지 않으면 접점 ON 상태가 유지됩니다. |
| Shot output | 접점 ON 유지 시간(샷 시간)을 변경할 수 있습니다. 상태는 유지 시간이 지나면 자동으로 복구됩니다. 설정 범위: 10ms(출고시) 단위로 10~2000ms |
| 지연 | 사전에 설정 시간 이상 연속 회전 속도를 초과하면 접점 ON 상태가 됩니다. 설정 범위: OFF(0) ~ 1000ms(50ms 단위) |
RS-232C/게이트 기능 사양(TM-0350 옵션 카드)
| RS-232C | |
|---|---|
| 통신 방식 | 직렬 통신(비동기) |
| 전송 속도 | 9600bps 또는 19200bps에서 선택 가능 |
| 게이트 기능 | |
| 제어 기능 | 시작, 중지 및 재설정 |
| 계산 기능 | |
| 회전 변화율 | 기준값 대비 변화값은 측정항목별로 계산됩니다. (회전 속도, 원주 속도, 이동 속도, 주기, 통과 시간, 횟수, 흐름). *참고값: 구간 평균값 또는 사용자 설정(1~999999 숫자 입력) 측정 정확도: [±0.02% x 최대 단면 편차±2 카운트]/[±0.01% x 기준 값±1 카운트] *구간 최대 편차= |(측정 구간의 최대값 또는 최소값 중 기준값과 차이가 큰 것) - 기준값| |
| 섹션 데이터 메모리 기능 | 모든 구간에서 설정 시간의 평균, 최대, 최소값 및 구간 변화율을 계산하여 저장합니다. 구간 시간: 1초, 5초, 10초, 30초, 1분, 5분, 10분, 30분, 60분 중에서 선택 가능 최대 섹션 수: 48 섹션 메모리 모드: 링 버퍼 모드 또는 메모리 전체 모드 *링 버퍼 모드: 섹션 데이터가 48개를 초과하면 가장 오래된 섹션 메모리를 삭제하고 최신 섹션 데이터를 계속 저장합니다. *메모리 풀 모드: 48구간 데이터가 저장된 후 데이터 저장이 완료됩니다. |
| 가속도 계산 기능 | 가속도 데이터는 회전 속도, 원주 속도 및 이동 속도를 계산하여 1초마다 획득합니다. 표시 단위: rad/s 2 , r/s 2 , m/s 2 측정 정확도 : ±0.02 % × V DEF ±2 카운트 *V DEF : 1초 동안의 속도 차이 |
| 도달 속도 시간 기능 | 회전 속도, 원주 속도, 이동 속도에서 시작 명령 값에서 정지 명령 값에 도달할 때까지의 시간을 측정합니다. 시작 명령 값, 중지 명령 값: 0 ~ 999999 숫자 입력 |
DC 전원 작동 카드 사양(TM-0301 옵션 카드)
TM-0301은 DC 전원을 사용할 수 있는 전압 출력 옵션 카드입니다.
| 전원 전압 | 12 ~ 24VDC± 5% |
|---|---|
| 전력 소비 | TM-3110/3120/3140: 7VA, TM-3130: 9VA *전원 정격은 약 아날로그, BCD 및 비교기 출력 카드가 장착된 경우 15VA. |
| 모델 | 상품명 |
|---|---|
| TM-3110 | 디지털 타코미터(디스플레이 전용) |
| TM-3120 | 디지털 타코미터(BCD 출력 포함) |
| TM-3130 | 디지털 타코미터(아날로그 출력 포함) |
| TM-3140 | 디지털 타코미터(비교기 출력 포함) |
| TM-0321 | BCD 출력 카드(전압 출력) |
| TM-0322 | BCD 출력 카드(오픈 컬렉터) |
| TM-0330 | 아날로그 출력 카드 |
| TM-0340 | 비교기 출력 카드 |
| TM-0350 | RS-232C 카드 |
| TM-0301 | 전원 작동 카드 |
| AA-8207 | BCD 케이블(3m) |
| HT-011 | 반사 마크(12mm 사각 씰) |

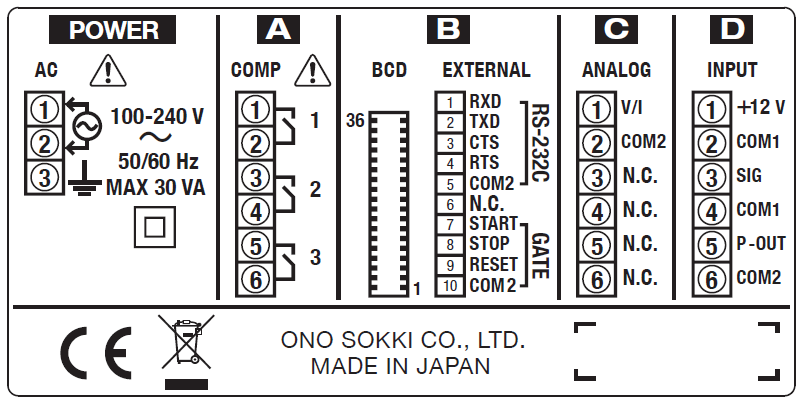

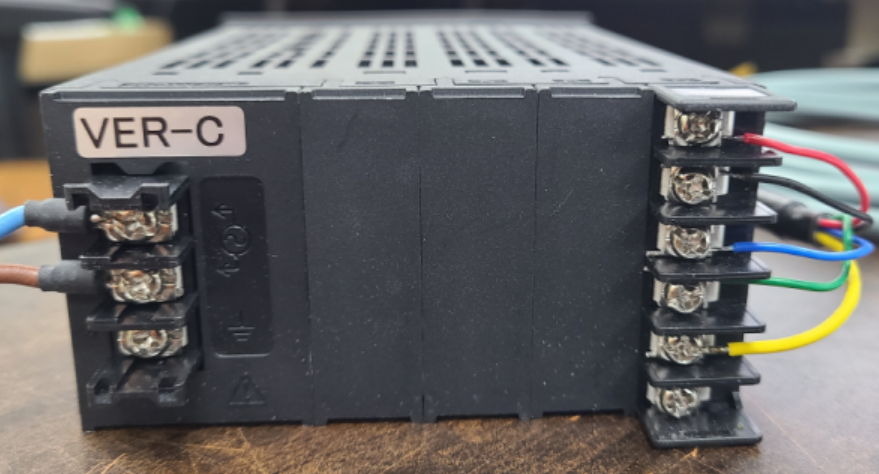

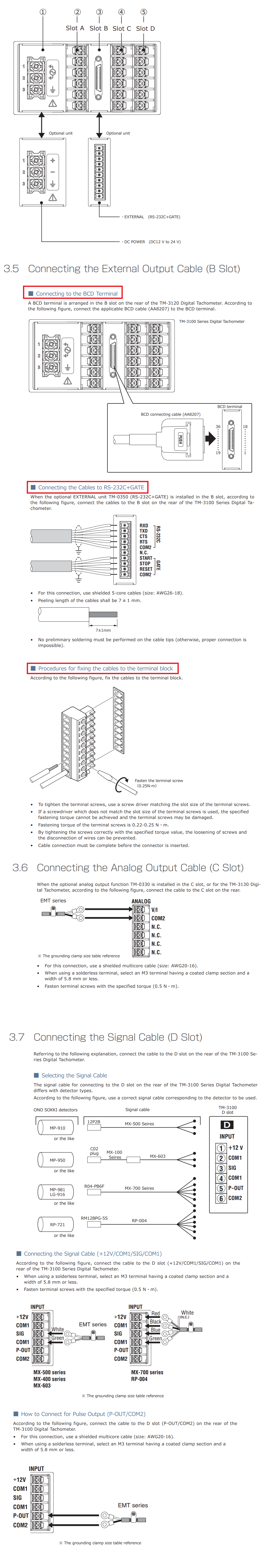

TM-3110 + RS-025(RPM Sensor)배선
