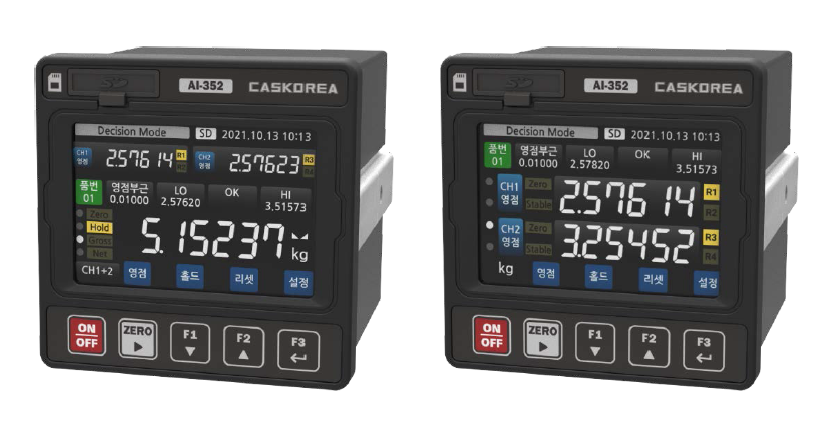

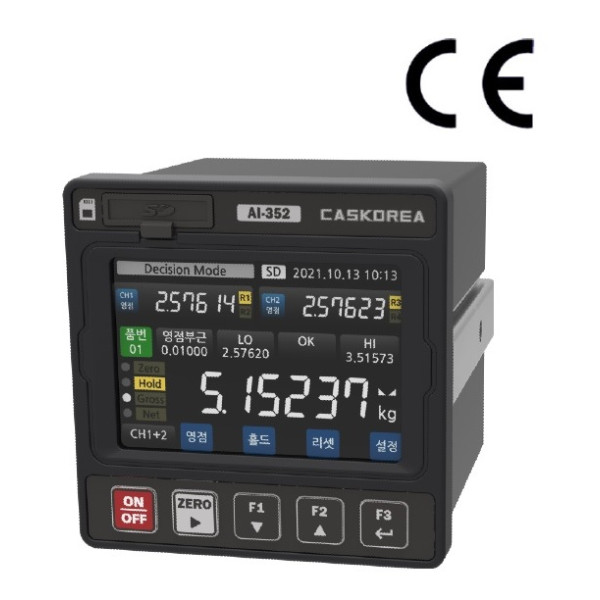

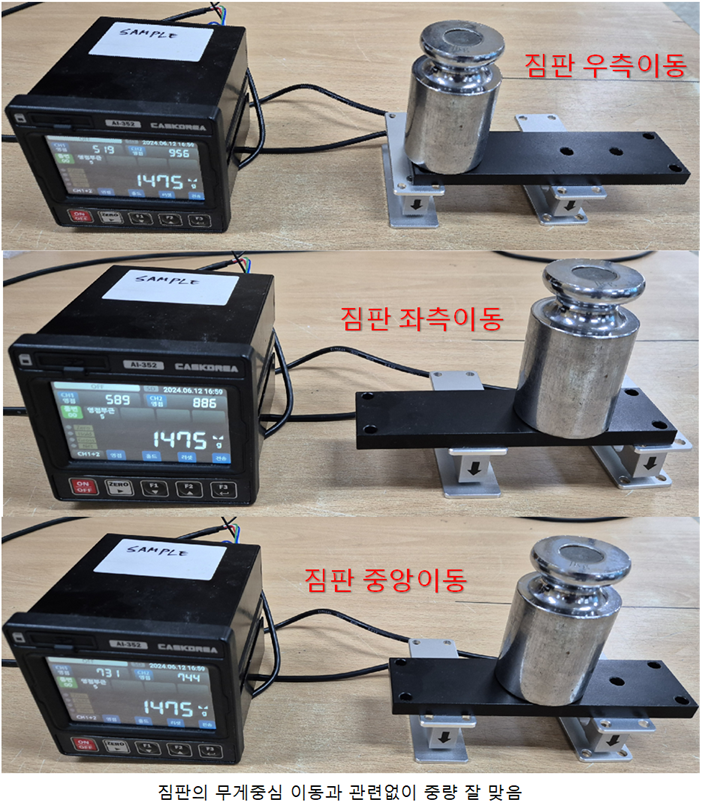

AI-352 초고속 2채널 인디케이터
2차전지용 / WEB TENSION용 초고속 초정밀 인디케이터
24 Bit 5000회/초 초고속 TFT Touch LCD Indicator
2채널 인디케이터

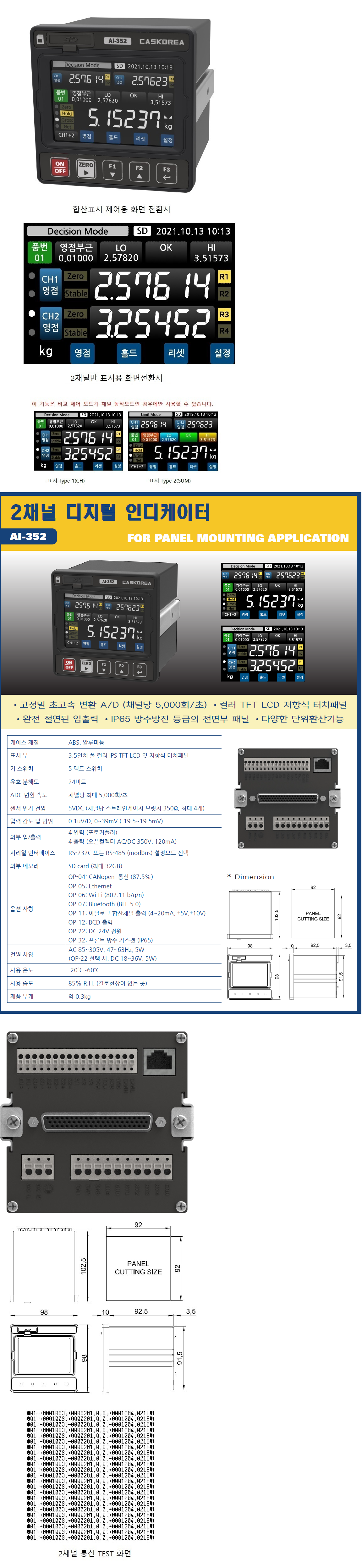

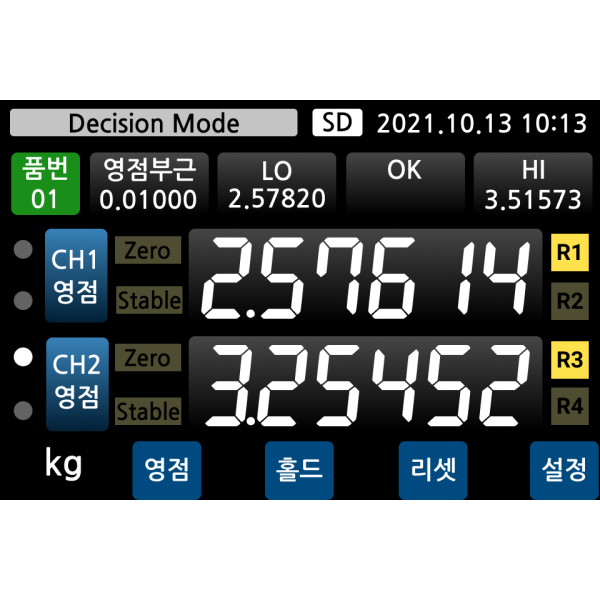

전면 표시부
IP65 방수 방진 등급 채택
외부분해능 1/999,999 구현
교정 백업 기능 내장으로 원하는 시점의 교정 상태로 복귀 가능
완전 절연 된 입출력 - 아이소레이터 내장
SD MEMORY 내장으로 Data logger 기능 수행
다양한 계량단위내장
RS-232C, RS485 출력 : 350회/초 고속 출력 기능 내장
Analog OUT : 3채널 출력 (CH1, CH2, CH1+CH2 or┃CH1-CH2┃)
4~20mA, 0-5V, 0-10V, ±5V, ±10V고속 출력(Max 5KHz)
중간대역대 0.5V~9.5V/6mA~18mA 등도 세팅가능
Analog OUT 0.001 mA,/ 0.001V까지 정밀세팅 가능
BCD OUT : 2채널 출력 (2채널 개별출력, 합산 출력도 가능) / 측정 자리수 바뀜시 지연출력 기능 내장
로드셀 1개 연결시에도 동작
로드셀 2채널에 대한 각각의 릴레이 출력 / 2채널에 대한 BCD 출력
Specifications
| 아날로그 섹션 | |
| Excitation voltage | DC5V, DC10V±5% 출력전류 : 120mA 이내(Function 에서 선택) |
|---|---|
| 신호 입력 범위 | -19.5~19.5mV |
| 영점 조정 범위 | 디지털 조작에 의한 자동 조정 -19.5~19.5mV |
| 스팬 조정 범위 | 디지털 조작에 의한 자동 조정 -19.5~19.5mV |
| 최소 입력 감도 | 0.01μV/카운트 |
| 정확성 | 비선형성: 0.001%/FS이내 제로 드리프트: 0.2μV/℃ 이내 RTI |
| Low pass 필터 | 베셀형 저역통과 필터(-12dB/oct) 차단 주파수 OFF ~ 2000Hz 중 선택 |
| MA Filter (이동평균 필터) | OFF ~ 2300Hz 중 선택 |
| A/D 변환기 | 전환율: 5000회/초 (내부 샘플링 5000회/초) 변환 분해능: 24bit(바이너리) |
| 최소 표시 분해능 | 1/999,999 |
| 2차 교정 | 등가 입력 교정 |
| 2차 교정을 위한 최소 표시 분해능 | 1/999,999(상온) |
| 설정 섹션 | |
| 설정 방법 |
멤브레인 키를 조작하여 설정합니다. 또한 RS232C/RS-485 인터페이스를 통해 호스트 컴퓨터에서 설정을 할 수 있습니다. |
|---|---|
| 설정값 메모리 | Nor Flash |
| 설정 항목 | ・Decision 모드: CH1, CH2 상한/하한 (채널 동작모드) ・High Limit 모드: CH1, CH2 상한/하한 (채널 동작모드) ・Low Limit 모드: CH1, CH2, 상한/하한 (채널 동작모드) ・리미트 타입 체커 모드: CH1+CH2, |CH1-CH2| 상한/하한/영점부근 (합산동작모드) ・리미트 모드: CH1+CH2, |CH1-CH2| 상한/하한/영점부근(합산동작모드)
표시계측단위 / 터치키 오류방지 / 기능키 무효 측정 파라미터 :변환속도 / LP Filter (로우패스 필터) / MA Filter (이동평균 필터) / 영점동작 / 영점시간 / 영점폭 / 안정시간 / 안정폭 / 중량백업 / HOLD종류 시리얼 통신 / 인쇄 및 저장 / 비교기 모드 설정 / BCD 설정 / D/A 출력 설정드/ D/A 영점 출력/ D/A 풀 스케일 / 중력 가속도/ 등가 입력 교정/ 영점 교정/ 스팬 교정 |
| 입출력 섹션 | |
| 출력 신호 (4) | 영점부근 ,1단, LO/ OK/ HI 4 접점 포토커플러 (출력 사양: AC/DC 350V, 120mA) |
|---|---|
| 입력 신호(4) | 4 접점 포토커플러 |
| Interface | ･ RS232 , RS485, ModBus-RTU 통신 인터페이스 기본장착 OP-04: CANopen 통신 (87.5%) (납기 : 2주) OP-05: 이더넷(납기 : 12주) OP-06: Wi-Fi (802.11 b/g/n)(납기 : 8주) OP-07: Bluetooth (BLE 5.0)(납기 : 8주) OP-11: 아날로그 출력 (4-20mA, 0~24mA,±5V,±10V): (고속 출력 Max 5KHz) OP-12: BCD OUT(고속 출력 Max 5KHz) OP-22: DC 24V 전원 OP-32: 프론트 방수 가스켓 (IP65): 방수판넬 사용시 적용 |
| OPTION 출력 사양 | |
OP-04 CANOpen | CANopen 통신 (87.5%)(납기 : 2주) |
|---|---|
OP-05 Ethernet | ModeBus-TCP IP(납기 : 12주) |
OP-06 Wi-Fi | Wi-Fi (802.11 b/g/n)(납기 : 8주) |
OP-07 Wi-Fi | Bluetooth (BLE 5.0)(납기 : 8주) |
OP-11 Analog OUT : 3channel (Max 5KHz) | CH1 : 0 ~ 5V, 0 ~ 10V, -5 ~ 5V , -10 ~ 10V 4 ~ 20mA, 0 ~ 20mA ,0 ~ 24mA CH2 : 0 ~ 5V, 0 ~ 10V, -5 ~ 5V , -10 ~ 10V 4 ~ 20mA, 0 ~ 20mA ,0 ~ 24mA CH3 : 0~5V, 0~10V,-5~5V, -10~10V (A + B, |A – B|) 4~20mA, 0~20mA ,0~24mA (A + B, |A – B|) V-OUT : 0.5V~9.5V(중간대역대 출력가능) I-OUT : 6mA~18mA(중간대역대 출력가능) Analog OUT 0.001 mA,/ 0.001V까지 정밀 세팅 가능 최대출력 , 최소 출력 미세 조정기능 내장 Resolution: 16 bits / Voltage TUE: ±0.01%FSR, Current TUE: ±0.02%FSR |
OP-12 BCD OUT : 2 channel | 트랜지스터 오픈 컬렉터 출력(Emitter=COM 단자) D-SUB 62P male Connector 채용으로 2 channel BCD OUT 자릿수가 변할 때 지연 시간 후에 BCD 신호가 출력(SOFT BUSY 기능) BCD 입출력 TEST 기능(Graphic Display) |
OP-22 DC 24V 전원 | DC 24V 전원 |
OP-32 Front 방수 개스킷 | 방수형 GASKET(IP65) |
| 디스플레이 섹션 | |
| Display | Full color 3.5” TFT Touch LCD |
|---|---|
| 표시 값 | 6자리, 부호: -999999 ~ 999999 표시 |
| 변환속도 | 50Hz ,350Hz, 1000Hz, 5000Hz 중에서 선택합니다. (시스템 속도는 5000회/초입니다.) |
| 단위 | 없음, g, kg, ton, lb, N, kN, Pa, kPa, MPa, Bar, mm, kgf, kgf*cm, kgf*m,N*cm, N*m, KN*m, mmHg, mmH2O, m/s2, kgf/cm2, lb*in 중 택1 단위가 N, kgf 또는 Nm, kgf*m 로 교정된 경우에는, [단위]를 누르면 N <-> Kgf / Nm <-> Kgf*m 양방향 단위 변환 기능 |
| 용량 | 6자리 |
| 최소 스케일 분할 | 1~500의 범위에서 설정이 가능합니다. |
| 소수점 | 0, 0.0, 0.00, 0.000, 0.0000 ,0.00000에서 선택 (소수점 위치에 의한 공백 표시 없음) |
| Center zero | 실제 영점 또는 각 값의 중심이 표시됩니다. |
| 상태 표시 | 영점, 총중량, 순중량, 안정 상태를 램프로 표시 영점부근 , 용기, LO, OK, HI , RY1, RY2, RY3, RY4,품번 |
| 일반 성능 | |
| 전원 전압 | AC 90~240V, 50/60Hz |
|---|---|
| 전력 소비 | 약 5W |
| 작동 조건 | 온도: 작동: -20 ~ +60℃ (65℃ 30일연속 TEST시 문제 없음)/ 보관: -20 ~ +85℃ 습도: 85%RH 이하(결로 없을 것) |
| 치수 | 98(W)×98(H)×102.5(D) mm (돌출부 제외) |
| Panel Cut Size | 92(W)×92(H) mm |
| 무게 | 약 0.3kg |
| 관리자모드 | |
| 센서 전압 | DC5V±5% 출력전류 : 120mA 이내(Function 에서 선택) |
|---|---|
| 실 부하 교정 | 1. 센서사용방향 선정 : 단방향 / 양방향 사용 지정 2. 교정 구간 선택 : 1단 ~ 10단 구간별 교정기능 내장(고정밀 교정용) |
| 등가 입력 교정 | 1. 센서사용방향 선정 : 단방향 / 양방향 사용 지정 : 정격출력값 입력 교정 |
| 중력 가속도 보정 | 타 국가 및 지역에서 사용할 경우, 사용 장소의 중력 가속도 값을 입력 |
| 교정 변경 | 1. 영점 변경 : 영점만 다시 교정 2. 분해도 변경 : 소수점 자리수를 1자리 늘리거나 줄여 표시 가능 (10배 더 정밀하게 보는 기능) 3. 스판상수 변경 : 교정된 스판 상수 값을 변경하여 보정(표시값 오차발생시 시행) 4. 센서방향 변경 : 1방향 사용중 양방향 사용으로 변경시 사용 |
| 유지보수 | 1. 교정 정보 정보 확인 2. 테스트 모드 ; 인디케이터 작동KEY나 로드셀, 통신, 프린터, BCD OUT TEST 3. 공장초기화 : 교정 정보를 제외하고 출하 시의 기본 설정값으로 공장초기화 4. 백업 및 복원 : 교정 시에는 자동으로 백업 , 복원키로 중량값 복원가능 |
| 첨부 파일 | |
| 사용 설명서 | 1 |
|---|---|

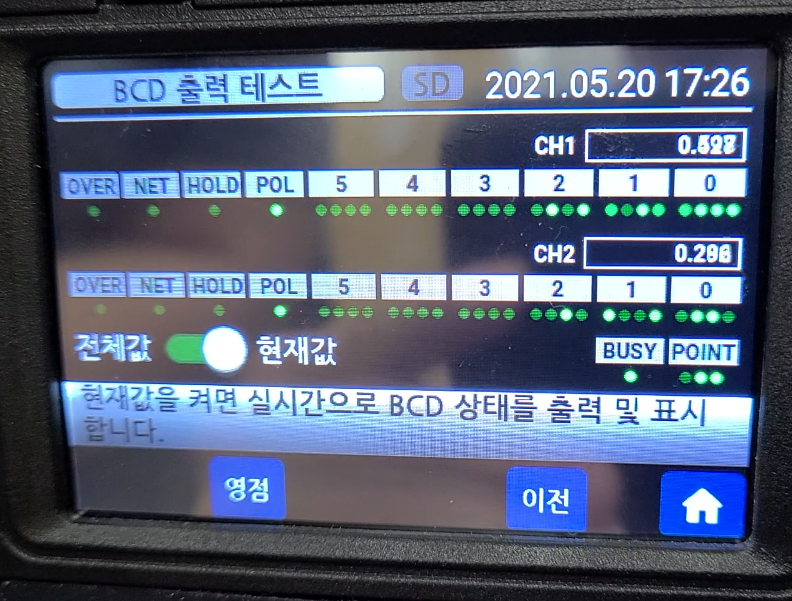

AI-352 2채널 BCD OUT TEST 동영상 바로가기
사용후기가 없습니다.
상품문의가 없습니다.
- AS 및 상품문의 안내는 하단 판매자 정보의 연락처 및 이메일로 문의하시기 바랍니다.

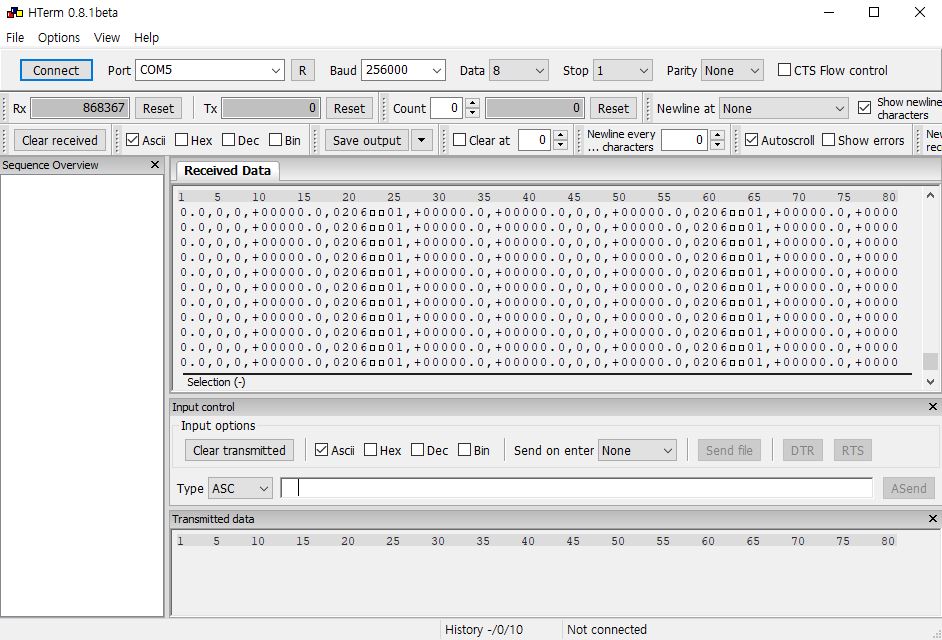

AI-352 350회/초 고속통신 화면
