AI-35T 초고속 고정밀 인디케이터(DATA LOGGER기능 내장) 요약정보 및 구매

초고속 프레스 압입력 측정용 5000회/초 터치LCD

판매가격 전화문의
제조사 CASKOREA
원산지 한국
모델 AI-35T

관련상품

  • 상품 정보

    상품 상세설명

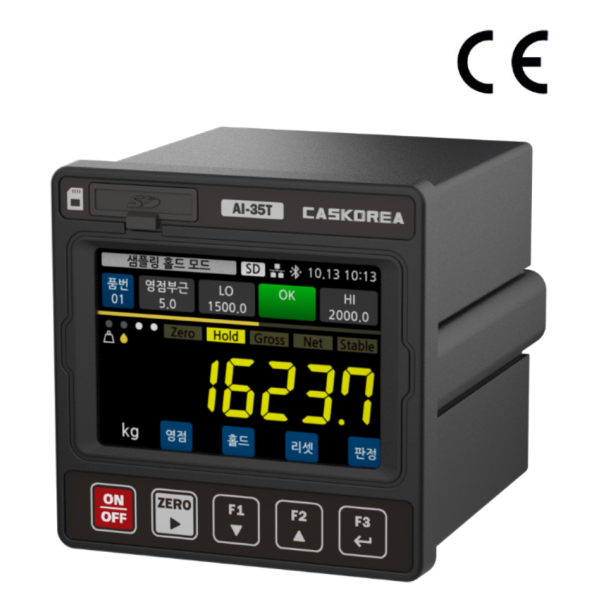

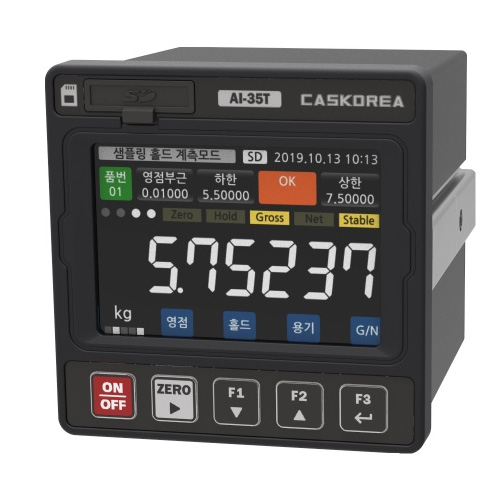

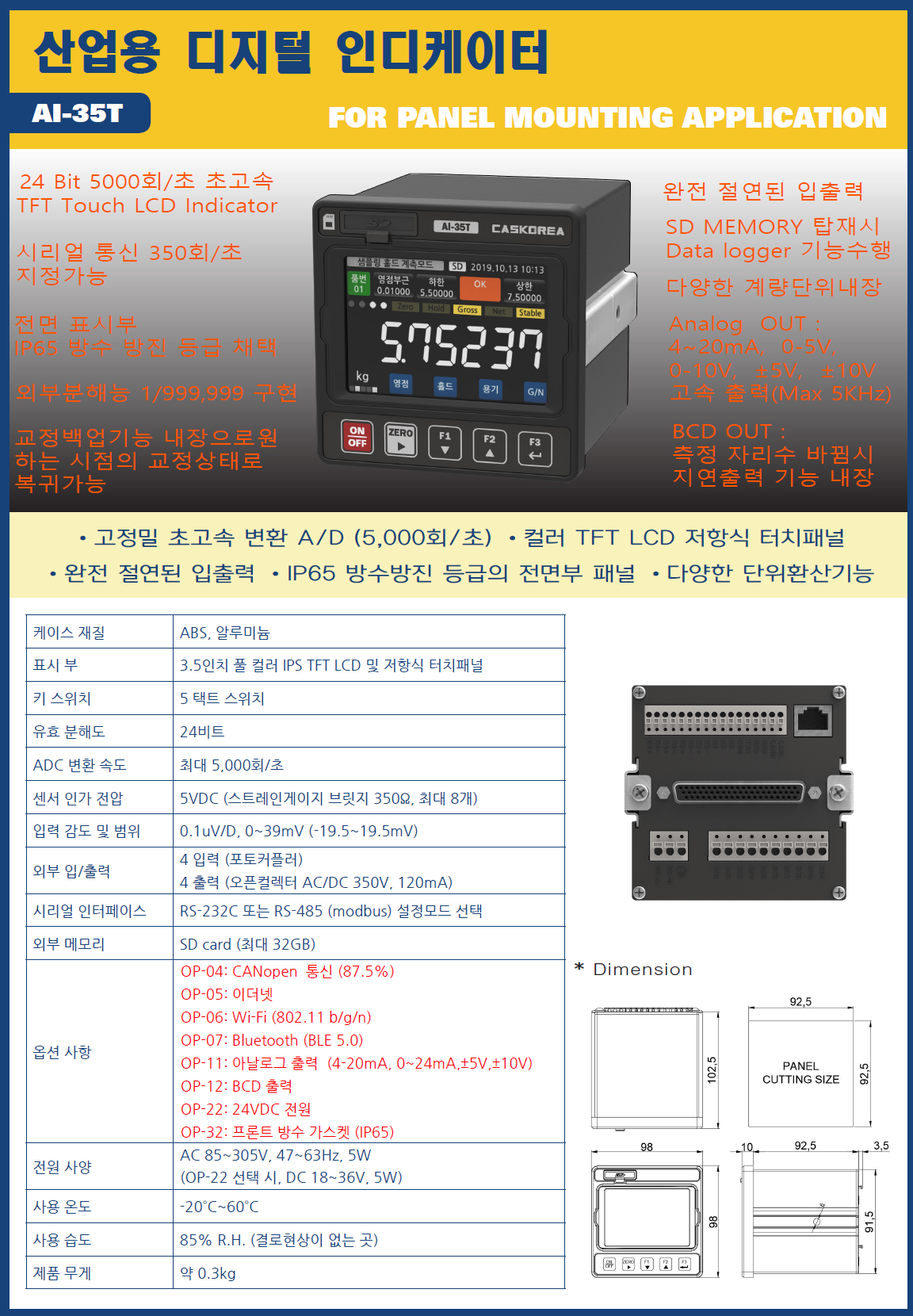

    AI-35T 초고속 인디케이터

    2차전지용 초고속 초정밀 인디케이터




    24 Bit 5000회/초 초고속 TFT Touch LCD Indicator

    전면 표시부 IP65 방수 방진 등급 채택

    외부분해능 1/999,999 구현

    교정 후 1눈금 더보기 기능 내장(10배 더 정밀하게 보는 기능)

    교정 백업 기능 내장으로 원하는 시점의 교정 상태로 복귀 가능

    완전 절연 된 입출력

    SD MEMORY 내장으로 Data logger 기능 수행

    언어 :한글, 영어 지원

    다양한 계량단위내장

    N <-> kgf / Nm <-> kgf*m 양반향 단위 변환 기능

    RS232C 출력 기본 : 350회/초 이상 고속 출력 기능 내장(단 고속통신 모드로 설정시)

                             : 256K 속도도 ASCII 통신시 약200개 / 초 통신


    RS232C ModBus 통신 기본 내장

    Analog  OUT : 4~20mA,  0-5V, 0-10V,  1-9V, ±5V,  ±10V고속 출력(Max 5KHz)

                        중간대역대 0.5V~9.5V/6mA~18mA 등도 세팅 가능

    Analog  OUT 0.001 mA,/ 0.001V까지 정밀 세팅 가능

    BCD OUT : 측정 자리수 바뀜시 지연출력 기능 내장 , BCD TEST 기능 내장


    나라장터 세부품명번호 : 4111210801 물품식별번호 : 24525414






    Specifications


    아날로그 섹션
    Excitation voltage
    DC5V±5% 출력전류 : 120mA 이내
    신호 입력 범위-19.5~19.5mV
    영점 조정 범위디지털 조작에 의한 자동 조정
    -19.5~19.5mV
    스팬 조정 범위디지털 조작에 의한 자동 조정
    -19.5~19.5mV
    최소 입력 감도0.01μV/카운트
    정확성

    비선형성: 0.001%/FS이내

    제로 드리프트: 0.2μV/℃ 이내 RTI
    게인 드리프트: 15ppm/℃ 이내

    Low pass 필터베셀형 저역통과 필터(-12dB/oct) 차단 주파수 OFF ~ 2000Hz 중 선택
    MA Filter (이동평균 필터)
    OFF ~ 2300Hz 중 선택
    A/D 변환기전환율: 5000회/초 (내부 샘플링 5000회/초)
    변환 분해능: 24bit(바이너리)
    최소 표시 분해능1/999,999
    2차 교정등가 입력 교정
    2차 교정을 위한 최소 표시 분해능1/999,999(상온)

    설정 섹션
    설정 방법멤브레인 키를 조작하여 설정합니다.
    또한 RS232C/RS-485 인터페이스를 통해 호스트 컴퓨터에서 설정을 할 수 있습니다.
    설정값 메모리Nor Flash
    설정 항목

    ・샘플링 홀드 모드: 상한/하한/지연시간/유지 시간/영점부근 /

    ・오토 / 수동 피크 홀드 모드: 상한/하한/지연시간/유지 시간/영점부근

    ・체커(안정 시만 출력) 모드: 상한/하한/지연시간/유지 시간/영점부근 / 용기

    ・리미트 타입 체커 모드: 상한/하한/지연시간/유지 시간/영점부근 / 용기

    ・리미트 모드: 상한/하한/영점부근 / 용기

    ・4 단 공급 모드: 1단/2단/3단/4단/ 용기

    ・4 단 공급 (영점부근사용): 영점부근/2단/3단/4단/ 용기



    표시및 조작키 :언어(한글,영어) / 화면밝기 / 부저음소리 / 시간/ display key 용도설정

                         표시계측단위 / 터치키 오류방지 / 기능키 무효

    측정 파라미터 :변환속도 / LP Filter (로우패스 필터) / MA Filter (이동평균 필터) / 영점동작 / 영점시간 / 영점폭 / 안정시간 / 안정폭 / 중량백업 / HOLD종류


    시리얼 통신 / 인쇄 및 저장 / 비교기 모드 설정 / BCD 설정 / D/A 출력 설정드/ D/A 영점 출력/ D/A 풀 스케일 /  중력 가속도/ 등가 입력 교정/ 영점 교정/ 스팬 교정



    입출력 섹션
    출력 신호 (4)

    영점부근 ,1단, LO/ OK/ HI  4 접점 포토커플러 (출력 사양: AC/DC 350V, 120mA)

    입력 신호(4)4 접점 포토커플러
    Interface

    ・ RS232 기본장착

    OP-02: RS485ModBus-RTU

    OP-04: CANopen  통신 (87.5%) (납기 : 4주)

                비접촉 토크센서 연결용은 AI-35D로 주문하세요

    OP-05: 이더넷(납기 : 2주)

    OP-06: Wi-Fi (802.11 b/g/n)(개발중)

    OP-07: Bluetooth (BLE 5.0)(개발중)

    OP-11: 아날로그 출력  (4-20mA, 0~24mA,±5V,±10V): (고속 출력 Max 5KHz)

    OP-12: BCD OUT(고속 출력 Max 5KHz)

    OP-22: DC 24V 전원(개발중)

    OP-32: 프론트 방수 가스켓 (IP65): 방수판넬 사용시 적용



    OPTION 출력 사양

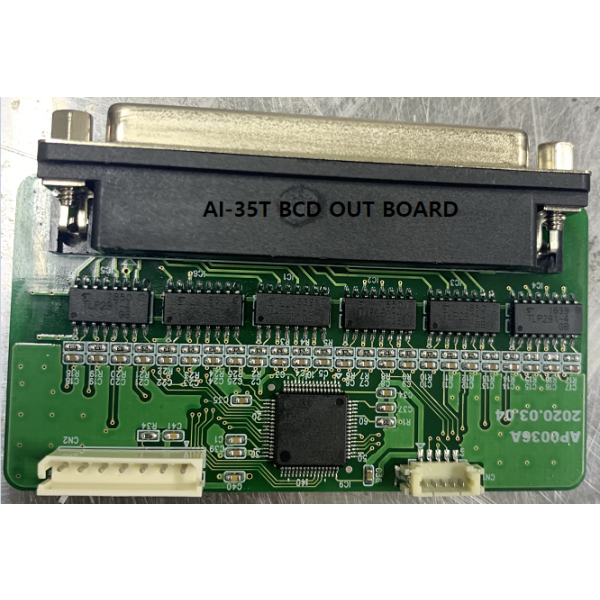

    OP-12 BCD OUT

    트랜지스터 오픈 컬렉터 출력(Emitter=COM 단자)
    정논리/부논리

    자릿수가 변할 때 지연 시간 후에 BCD 신호가 출력(SOFT BUSY 기능)

    BCD 입출력 TEST 기능 (Graphic Display)



    OP-11 Analog OUT

    (Max 5KHz)

    0 ~ 5V , 0 ~ 10V , -5 ~ 5V , -10 ~ 10V , 0.5V~9.5V(중간대역대 출력가능)

    4 ~ 20mA /0 ~ 20mA 0 ~ 24mA / 6mA~18mA(중간대역대 출력가능)

    Analog  OUT 0.001 mA,/ 0.001V까지 정밀 세팅 가능

    최대출력 , 최소 출력  미세 조정기능 내장

    Resolution: 16 bits / Voltage TUE: ±0.01%FSR, Current TUE: ±0.02%FSR

    OP-05 Ethernet

    ModeBus-TCP IP(미출고)

    OP-06 Wi-Fi (802.11 b/g/n)


    OP-04 CANopen

    비접촉토크센서 연결용 / ACJ-8 MULTI Channel CAN Convert 연결용

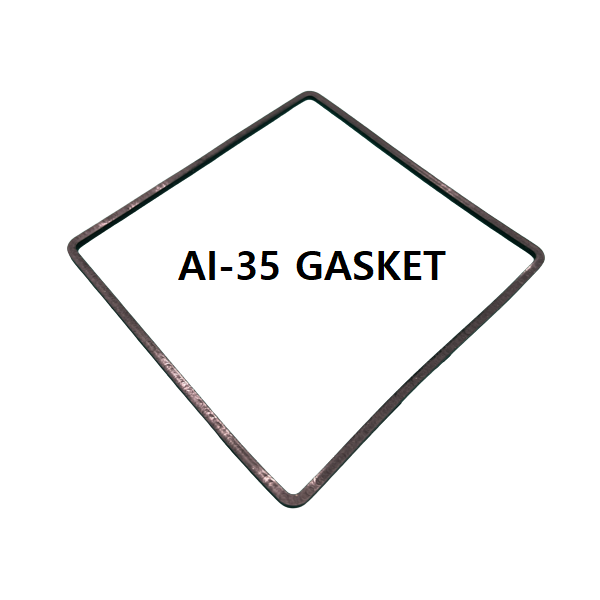

    OP-32 Front 방수 개스킷

    방수형 GASKET(IP65)

    디스플레이 섹션
    Display
    Full color 3.5” TFT Touch LCD
    표시 값6자리, 부호: -999999 ~ 999999 표시
    변환속도

    50Hz ,350Hz, 1000Hz, 5000Hz 중에서 선택합니다.

    (시스템 속도는 5000회/초입니다.)

    단위

    없음, g, kg, ton, lb, mN , N, kN, Pa, kPa, MPa, Bar, mm, kgf, kgf*cm, kgf*m,N*cm, N*m, KN*m, mmHg, mmH2O, m/s2, kgf/cm2, lb*in 중 택1

    단위가 N, kgf 또는 Nm, kgf*m 로 교정된 경우에는, [단위]를 누르면 N <-> kgf / Nm <-> kgf*m 양방향 단위 변환 기능

    용량6자리
    최소 스케일 분할1~500의 범위에서 설정이 가능합니다.
    소수점0, 0.0, 0.00, 0.000, 0.0000 ,0.00000에서 선택
    (소수점 위치에 의한 공백 표시 없음)
    Center zero
    실제 영점 또는 각 값의 중심이 표시됩니다.
    상태 표시

    영점, 홀드, 총중량, 순중량, 안정 상태를 램프로 표시

    영점부근 , 용기, LO, OK, HI ,1단, 2단, 3단, 4단, HOLD , 품번


    일반 성능
    전원 전압AC 90~240V, 50/60Hz . / DC 24V 전원(OPTION)
    전력 소비약 5W

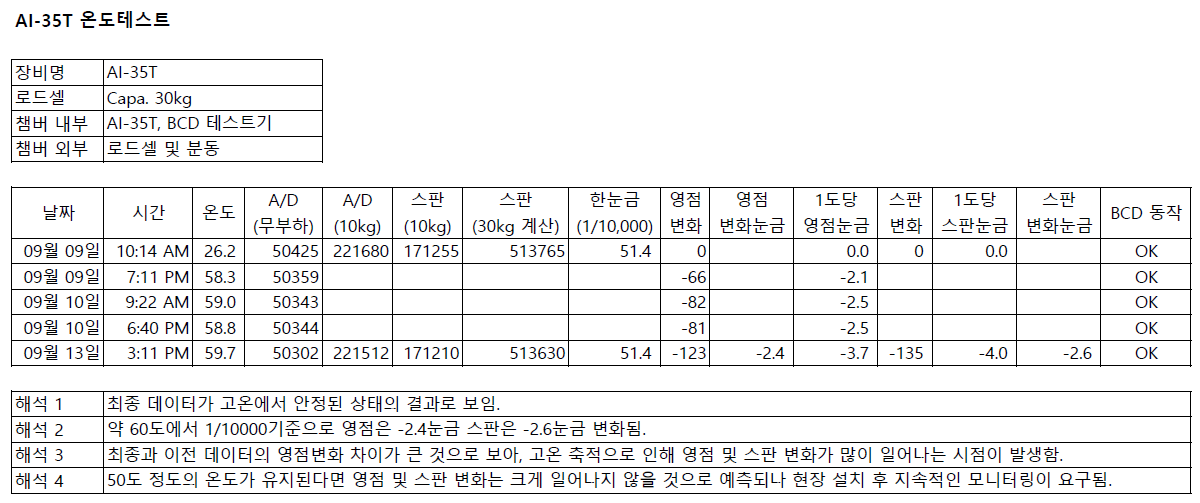

    작동 조건온도: 작동: -20 ~ +60℃ (65℃ 30일연속 TEST시 문제 없음)/ 관: -20 ~ +85℃
    습도: 85%RH 이하(결로 없을 것)
    치수

    98(W)×98(H)×102.5(D) mm (돌출부 제외)

    Panel Cut Size 92(W)×92(H) mm
    무게약 0.3kg
    CE인증

    RF : EN 300 328 V2.2.2

    EMC : EN 55032:2015+A11:2020

             EN 61000-3-2:2024

             EN IEC 61000-3-2:2019+A1:2021

             EN 61000-3-3:2013

             EN 61000-3-3:2013+A1:2019+A2:2021

             EN 301489-1 V2.2.3

             EN 301489-17 V3.2.4

             EN 55035:2017+A11:2020

    Safety : EN 61010-1:2010/A1:2019



    관리자모드
    센서 전압
    DC5V±5% 출력전류 : 120mA 이내(Function 에서 선택)
    실 부하 교정

    1. 센서사용방향 선정 : 단방향 / 양방향 사용 지정

    2. 교정 구간 선택 : 1단 ~ 10단 구간별 교정기능 내장(고정밀 교정용)

    등가 입력 교정

    1. 센서사용방향 선정 : 단방향 / 양방향 사용 지정 : 정격출력값 입력 교정

    중력 가속도 보정
    타 국가 및 지역에서 사용할 경우, 사용 장소의 중력 가속도 값을 입력
    교정 변경

    1. 영점 변경 : 영점만 다시 교정

    2. 분해도 변경 : 소수점 자리수를 1자리  늘리거나 줄여 표시 가능

      (10배 더 정밀하게 보는 기능)

    3. 스판상수 변경 : 교정된 스판 상수 값을 변경하여 보정(표시값 오차발생시 시행)

    4. 센서방향 변경 : 1방향 사용중 양방향 사용으로 변경시 사용

    유지보수

    1. 교정 정보 정보 확인

    2. 테스트 모드 ; 인디케이터 작동KEY나 로드셀, 통신, 프린터, BCD OUT TEST

    3. 공장초기화 : 교정 정보를 제외하고 출하 시의 기본 설정값으로 공장초기화

    4. 백업 및 복원 : 교정 시에는  자동으로 백업 , 복원키로 중량값 복원가능


    첨부 파일
    사용 설명서1




    통신 INTEERFACE
    통신모드 (7)

    수동: 전면의 전송키를 누를 때 1회 전송합니다.

    안정시: 측정 값 안정시에 1회 전송합니다.

    판정시: 비교모드에서 판정시 1회 전송합니다.

    실시간: Stream으로 1.5회/10msec 전송합니다.

    커맨드: Command 명령시 1회 전송합니다.

    시간지정: 설정한 시간 간격마다 전송합니다.(0.001초 ~ 3600초)

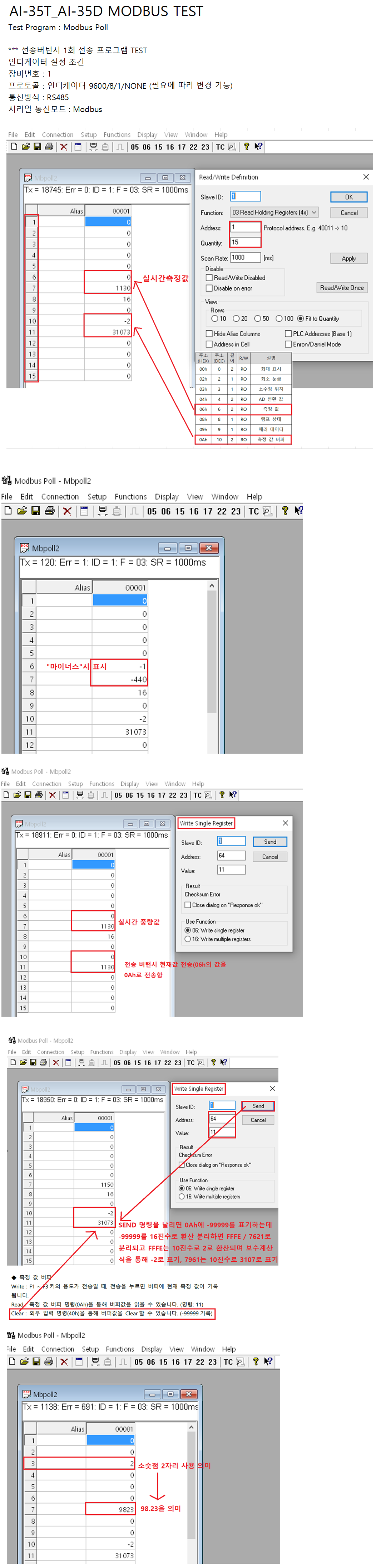

    Modbus (RS232C / RS485 )

    통신Format(5)

    CASKOREA Format (22 byte)

    CAS Format (22 byte)

    AND Format (18 byte)

    Protocol D Format (21 byte)

    SENS16 Format (16 byte)

    실제 출력 속도 TEST

    실시간 모드 TEST

    RS232C 출력 속도 테스트 : 57600Bps / 1000KHz 시 약 90회/초


    시간지정 모드 TEST

    RS232C 출력 속도 테스트 : 460800Bps / 5000Hz  / 0.001초시 약 500회/초

    RS232C 출력 속도 테스트 : 115200Bps / 5000Hz  / 0.001초시 약 320회/초

    RS232C 출력 속도 테스트 : 57600Bps / 5000Hz  / 0.001초시 약 200회/초

    RS232C 출력 속도 테스트 : 57600Bps / 1000Hz  / 0.01초시 약 92회/초

    RS232C 출력 속도 테스트 : 57600Bps / 1000Hz  / 0.1초시 약 10회/초











    최신 firmware Download 바로가기


    상품 정보 고시

  • 사용후기

    등록된 사용후기

    사용후기가 없습니다.

  • 상품문의

    등록된 상품문의

    상품문의가 없습니다.

  • 배송/교환정보

    배송

    배송업체 :  로젠택배 (1588-9988)  홈페이지 : https://www.ilogen.com/web

    배송지역  :  배송지역은 전국입니다.

    배송기간 및 지연
    • 평일 오후 3:00 이전에 입금 확인이 되는 경우  당일 출고가 가능합니다.
    • 단  구매자의 요청이나 추가 작업이 필요한 경우는 협의 한 날에 배송합니다.
    • 평균 배송기간은 3일이며 각 지역별 택배영업소의 사정에 따라 1-2일 정도 지연이 될 수 있습니다..
    • 경우에  따라서  7일 이상 소요 되는 제품도 있습니다.
    • 수입품 및 주문 제작품은  별도의  기간을  통보해 드립니다.
    • 연휴나 자연재해, 재고(수입) 입고 지연 등으로 배송이 지연될 수 있습니다.
    • 운송장의 번호를 조회하시면 제품의 이동 경로를 좀 더 자세히 확인 할 수 있습니다.
    • ※ 고객님의 주문시점과 상품을 준비하는 과정의 시간 차이로 주문하신 상품이 품절 될 수 있습니다.

    교환

    교환/반품(환불) 안내

    • 교환 및 반품(환불) 문의는 고객센터 031-750-0780 으로 연락 주시기 바랍니다.
      상품 반송 시 반송 비용은 구매자 부담 원칙입니다. 반품 전에 반드시 판매자와 협의하세요.
    • 상품에 명백한 하자가 있는 경우 : 교환 가능 여부에 대해 판매자와 협의하세요.
    • 상품에 명백한 하자가 없는 경우 : 상품 훼손 및 사용을 안했을 경우 반품이 가능합니다.(반송비용은 구매자 부담)
    • 상품가치가 현저하게 떨어져 재판매가 불가능한 경우 교환/환불이 되지 않습니다.
    • 환불은 판매자가 반품 상품을 수령한 후에 처리됩니다.
    • 구매자의 주문결제 후 판매자의 상품품절 및 단종 등에 의해 배송이 불가능한 경우, 전자상거래 등에서의 소비자보호에 관한 법률 제15조 2항에 의거하여 판매자가 상품 발송 후에는 주문 취소가 접수되더라도 발송된 상품의 배송비는 구매자 부담입니다.
    교환/반품 사유

    • 제품 하자 및 파손 :  배송비 자사부담
    • 오배송(동일상품, 동일사이즈, 동일색상으로만 교환해 드립니다.)  :  배송비 자사부담
    • 고객변심(단순변심 방지 스티커 개봉시 불가)   :  배송비 고객부담
    • 기타 :  별도협의
    •
    • 전자상거래 등에서의 소비자 보호에 관한 법률에 의한 반품규정이 판매자가 지정한 반품조건보다 우선합니다.
    • 구매자가 미성년자인 경우에는 상품 구입시 법정 대리인이 동의하지 아니하면 미성년자 본인 또는 법정 대리인이 구매 취소할 수 있습니다.

    • AS 및 상품 문의 안내

      - AS 및 상품문의 안내는 하단 판매자 정보의 연락처 및 이메일로 문의하시기 바랍니다.

  • 해시태그

    # 초고속 고정밀 인디케이터




먼저 위 사진처럼 환경에 맞게 connection 하세요

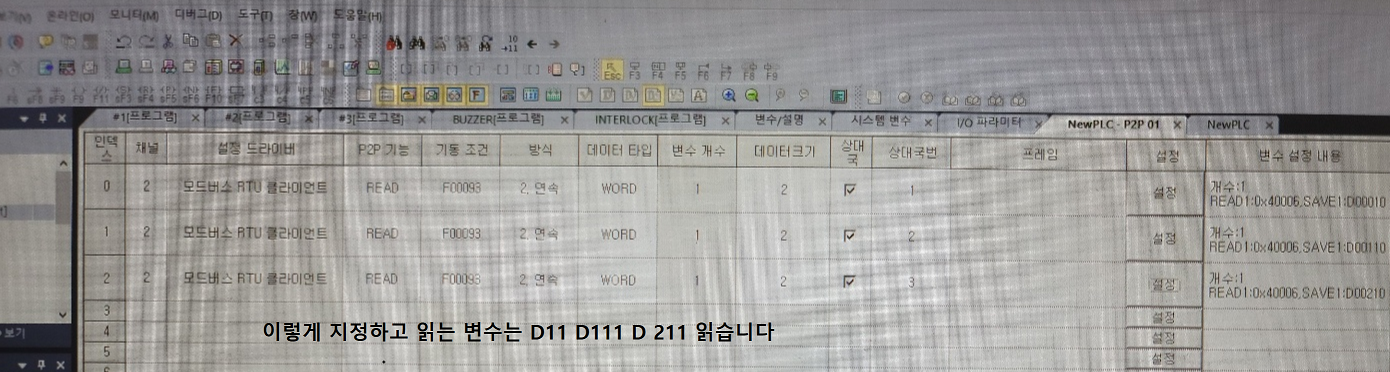

PLC MODBUS 설정

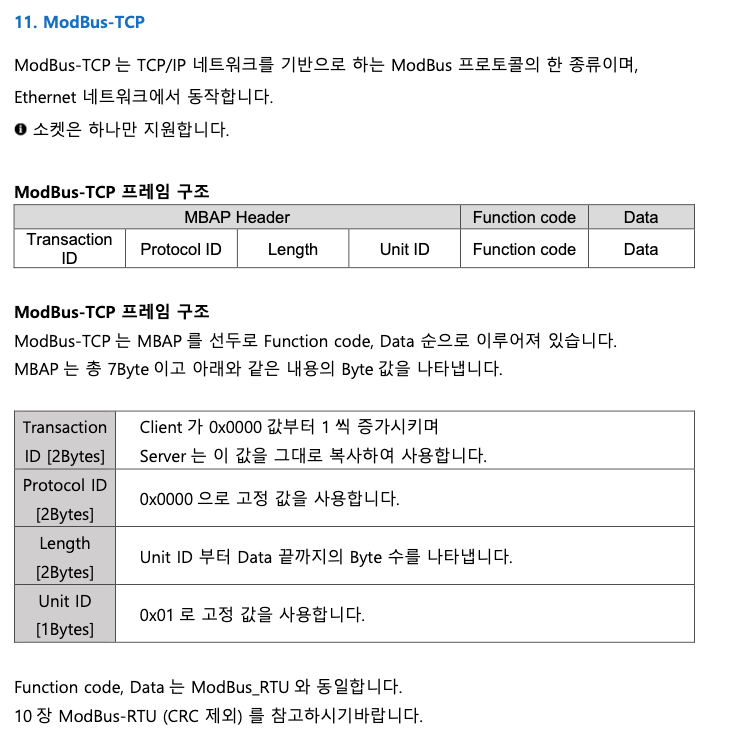

** Ethernet Modbus TCP/IP 관련 자료



<데이터 참고>

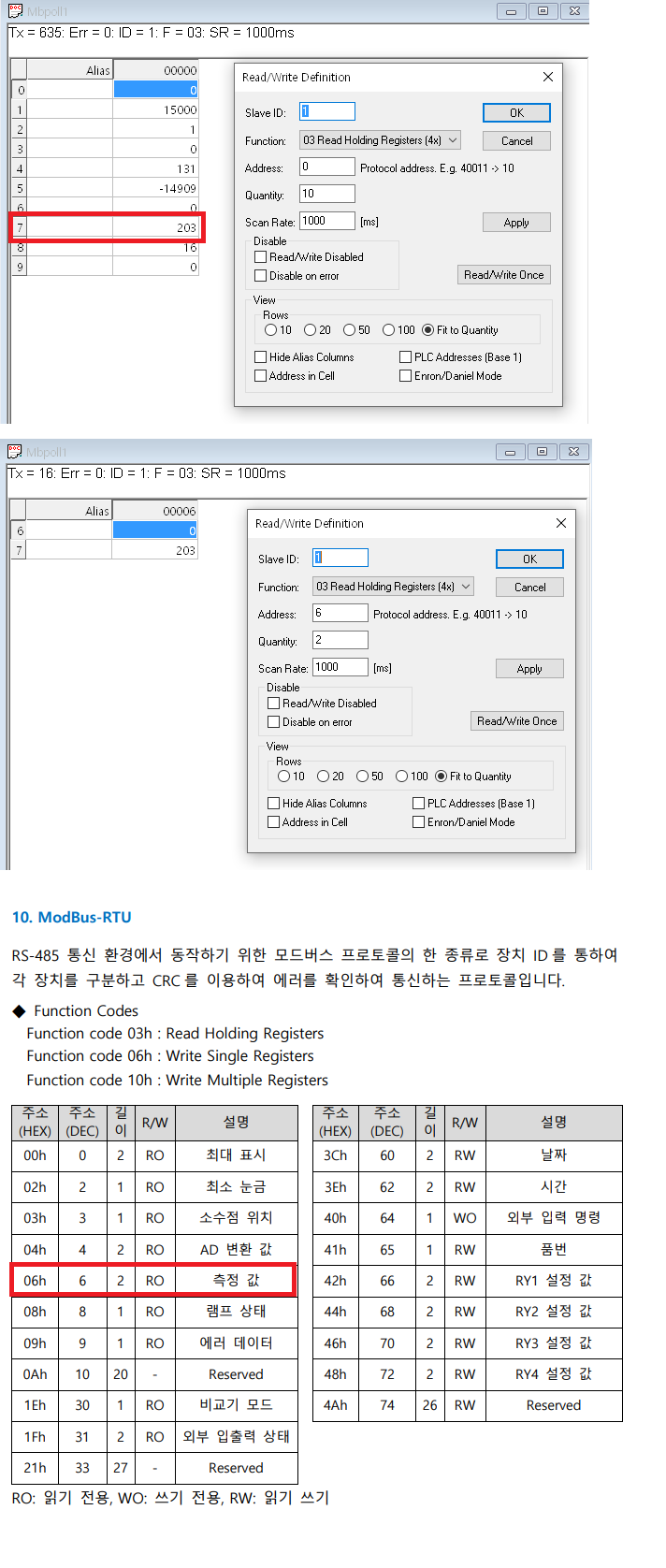

1. AI-35T 설정된 Read 영역 메모리 확인 방법

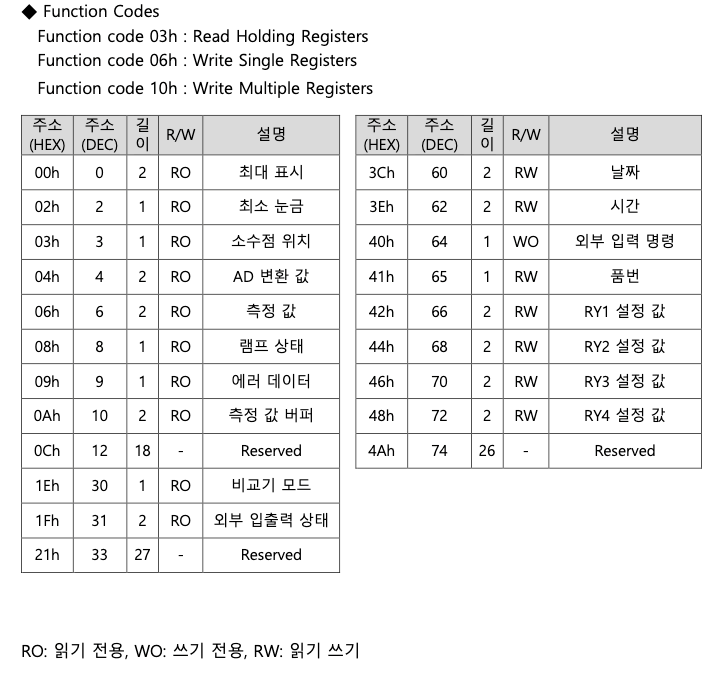

-> 매뉴얼 64페이지 모드버스에서 Read 영역 메모리 확인할 있습니다. Read 하려면 Function Code 03h 사용하세요.





2. Al-35T -> PLC 현재 중량 전송 필요

-> 측정 값에 해당하는 06h 주소로 Read 하면 중량값을 받아올 있습니다.





3. 이더넷 통신이 Modbus 가능 한지? 이더넷 TCP/IP 방식으로 PLC 통신 설정 불가능한지?

-> ModBus-TCP TCP/IP 네트워크 방식의 프로토콜입니다. 프로토콜로 요구하시는 기능을 사용하실 있습니다.

------------ 이상--------






MODBUS TCP 사용시 읽기
