TEAC TD-275T 압입력 측정용 그래픽 인디케이터(단종) > 인디케이터

TEAC TD-275T 압입력 측정용 그래픽 인디케이터(단종) 요약정보 및 구매

샘플링 2000회/초 하중VS시간 그래프

판매가격 전화문의
제조사 TEAC
원산지 일본
모델 TD-275T

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

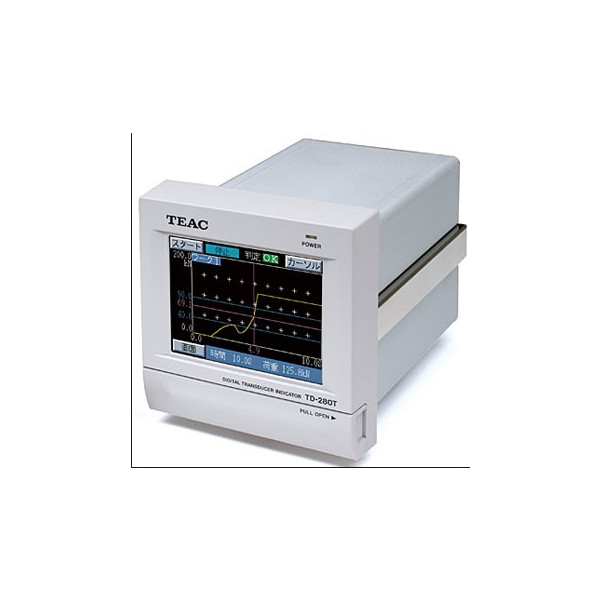

    TEAC TD-275T 압입력 측정용 그래픽 인디케이터



    TEDS 규격 컬러 그래픽 디지털 지시계용

    AC전원, 5단비교설정 (Ach5단)

    RS-232C통신, CF메모리 저장

    Ach : 스트레인게이지 입력(하중센서)

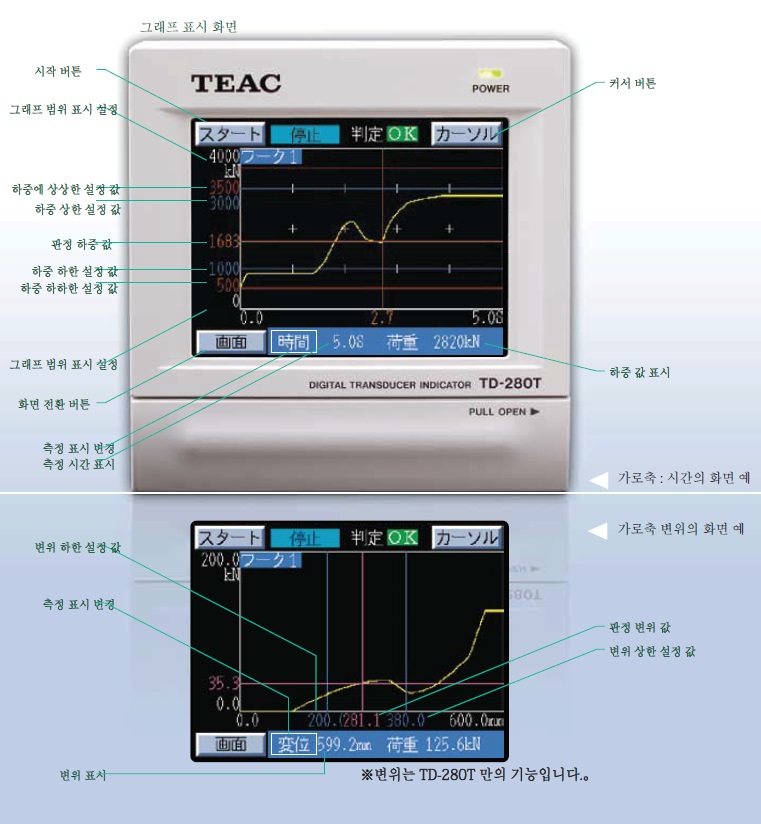

    압입력 VS 시간 GRAPH 형성후 판정 압입 전구간 판정

    변곡점 홀드 지원

    베어링,샤프트,파이프 압입관리


    TEDS 대응, 터치 패널로 간단 조작.

    정적 변형 읽기가 가능하다.

    생산 기술자를 위한, 사용할 수 있는 디지털 지시계.

    변위센서를 부착 하실려면 TD-280T로 사용하세요





    TD-280T / TD-275T는 하중  센서 및 변위 센서 (TD-280T 전용) 조합 하중 · 압력 · 토크 등의 물리량 (수치)를 디지털 수치와 파형 모두 표시 할 수있는 디지털 지시계입니다.

    CF 카드에 측정 데이터를 기록 (CSV 형식으로 저장)함으로써 품질 보증에 대한 이용도 현장에서 열심히보다 상세한 분석을 PC 나 워크 스테이션과 연계하여 실시하는 것이 가능합니다.

    옵션의 RS-232C와 D / A 컨버터를 사용하여 PC 나 워크 스테이션을 사용하는 상시 감시 · 관리 시스템을 비롯한 다양한 용도로 사용할 수 있습니다.

    또한 각종 홀드 기능을 갖추고 있기 때문에, 시퀀서를 사용하여 생산 현장 등의 계장 용 로드셀 지시계로 사용하실 수 있습니다.

    본 제품은 TEDS (Transducer Electronic Data Sheet) 표준을 준수하고 있기 때문에,이 규격에 대응 한 센서를 사용하여 교정 데이터 등 설정 (입력) 시간 단축과 인적 오류 방지 등보다 정확한 마라 측정이 가능합니다.





    • 컬러 LCD 탑재

    • 숫자 / 파형의 표시가 가능

    • TEDS 규격

    • 정적 스트레인 측정 모드가능

    • CF 카드 슬롯 내장 (CF 카드는 별매)

    • 옵션으로 RS-232C, D / A 컨버터를 준비 (출하시 중 하나 장착 가능)

    • 전원 : 100-240VAC (3P 단자대)

    • 외형 치수 (W × H × D) : 약 105 × 108 × 145.1mm (돌출부 제외)

    • 무게 : 1.05kg (옵션 제외)




    하중 센서 입력부 공통 사양



    입력 / 범위     스트레인 게이지 센서 ± 3.0mV / V
    입력 커넥터나사 연결 단자대 (피치 5.08mm 12P)
    브리지 전원DC2.5V ± 10 % / 10V ± 10 % 전류 : 30mA
    교정 방법등가 입력 / TEDS / 실 부하
    교정 범위0.5~3.0mV/V
    교정 정밀도0.1 % FS 이내
    (브릿지 전압 10V시) < / TD>
    제로 밸런스 조정 범위0 ~ ± 2.0mV / V
    정확도 비선형 성0.02 % FS ± 1digit 이내
    (브릿지 전압 10V 입력 1.0mV / V 이상일 때)
    제로 드리프트0.5μV / ℃ 이내 (입력 전환율)
    게인 드리프트0.01 % FS / ℃ 이내
    (브릿지 전압 10V 입력 1.0mV / V 이상일 때)
    아날로그 필터10,30,100 (초기 값), 300Hz에서 선택
    로우 패스 필터 감쇠 기울기 -6dB / OCT
    A / D 변환 속도2000 회 / 초 양자화 수 16 비트
    TEDS 기능IEEE 1451.4 클래스 2
    혼합 모드 인터페이스 < / TR>
    Peak Hold 기능디지털 홀드 방식
    아날로그 출력센서 입력 1.0mV / V 당 약 1.0V





    변위 센서 입력부 (아날로그) TD-280T 사양

    센서 입력 전압 범위0 ~ ± 10V
    센서 구동 전원DC12V ± 10 % 전류 : 250mA
    입력 커넥터12 극 커넥터에 배치
    (피치 5.08mm 하중 센서 단자의 배치)
    교정 방법실 부하 교정원점과 어떤 위치 사이를 0 ~ 9999으로 변환
    등가 입력 교정센서 정격 출력을 설정 0 ~ 9999에 표시
    교정 범위5V 이상 10V까지
    교정 정밀도0.1 % FS 이내
    제로 보정 기능현재 값을 강제로 0으로 변경
    정밀도비직선성0.02 % F.S. ± 1digit 이내 (단, 5V 이상일 때)
    제로 드리프트0.005 % FS / ℃
    게인 드리프트0.02 % FS / ℃ 이내
    A / D 변환속도2000 회 / 초 양자화 수 16 비트
    아날로그 필터10,30,100 (초기 값), 300Hz에서 선택
    로우 패스 필터 감쇠 기울기 -6dB / OCT



    변위 센서 입력부 (펄스) TD-280T 사양

    최대 입력 주파수2MHz
    내부 카운트 범위16 비트 (약 65,000)
    입력 커넥터32 극 커넥터에 배치
    (제어 입출력 신호 커넥터 공통)
    적합 인코더2 단계 (A, B 신호 출력)
    단상 출력에도 대응 가능 (A 상 입력을 사용 모두 플러스로 계산)
    출력EIA-422 차동 출력
    교정 방법실 부하 교정원점과 어떤 위치 사이를 0 ~ 9999으로 변환
    등가 입력 교정센서 정격 펄스 수를 설정 0 ~ 9999에 표시
    교정 범위펄스 수 최대 65535까지
    제로 보정프리셋 기능현재 값을 강제로 0 또는 사전 설정 값으로 변경



    기타 사양 ( : TD-280T 사양)

    표시 / 조작부3.5 인치 STN 컬러 LCD (320 × 240)
    조작부터치 패널 방식
    표시 범위 0 ~ ± 9999
    소수점 위치 어떤 위치도 선택 가능
    새로 고침 횟수 3 회 / 초
    시간축 설정0.1 ~ 99.9 초
     ● 0.1 ~ 30.0 초
    동작 화면디지털 하중 값 표시 화면 파형 표시 화면 설정 화면 왜곡 표시 등
    설정 항목비교 판정 값 설정 하중 값 : 상한, 하한, 상상한, 하하한
     ●변위 값 : 상한, 하한

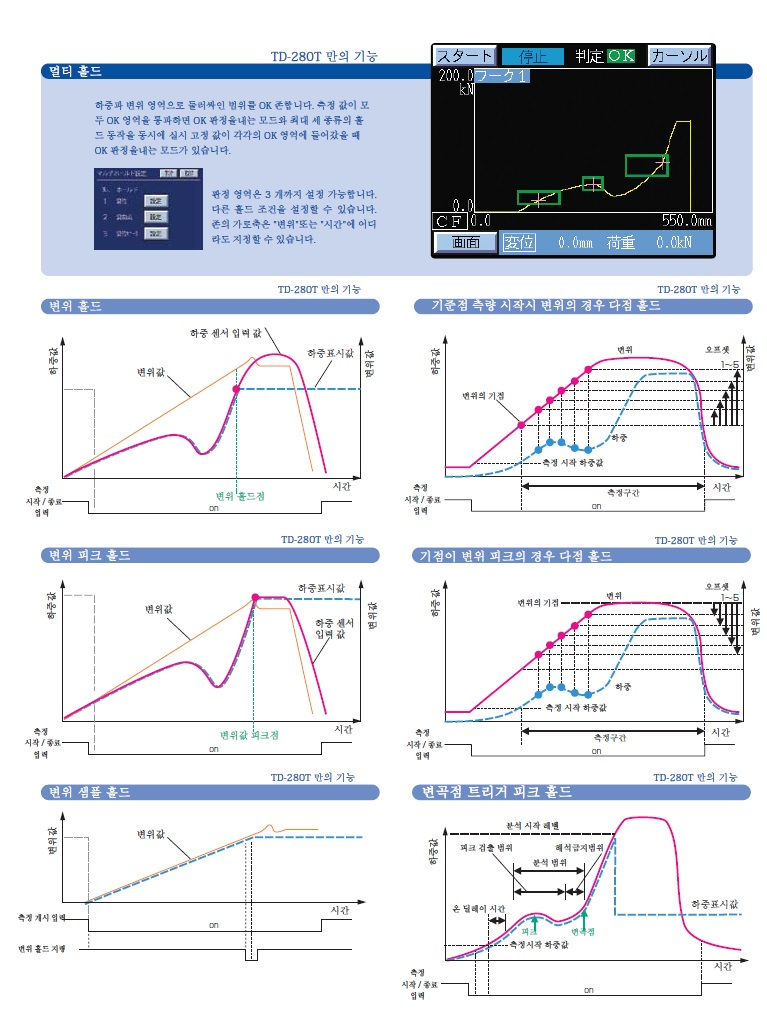

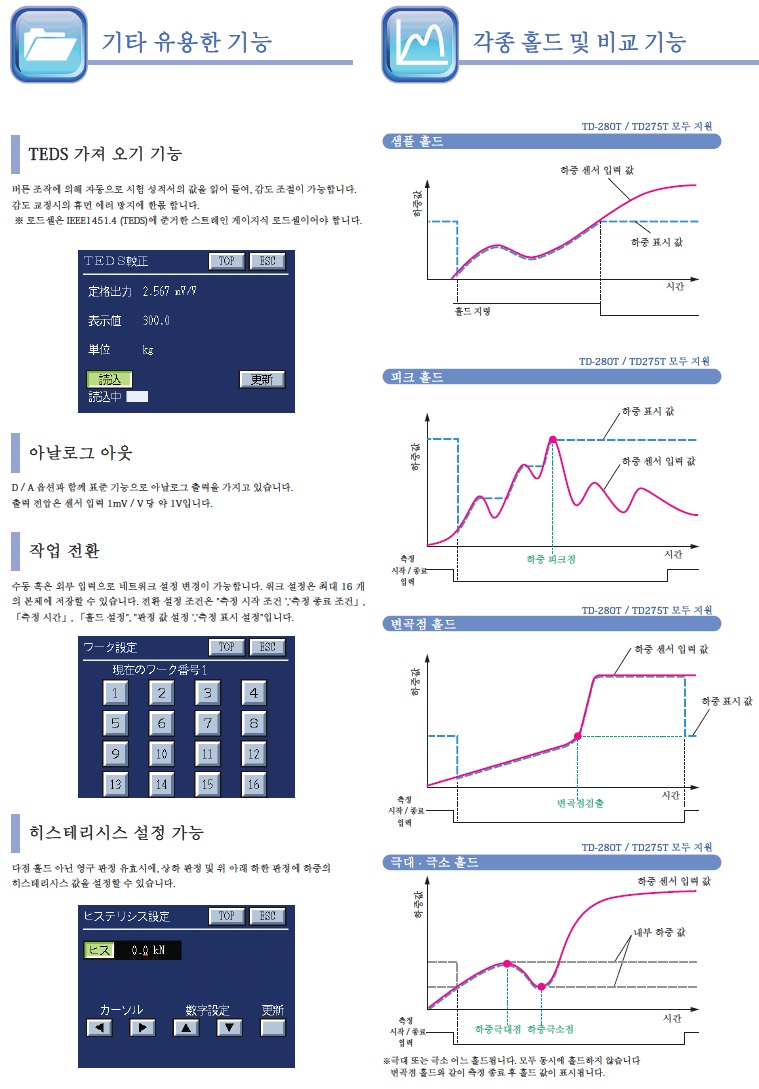

    홀드 기능 변곡점 홀드, 샘플 홀드, 피크 홀드, 최대 값 홀드, 작은 홀드
     ●변위 홀드, 변위 샘플 홀드, 변위 피크 홀드, 멀티 홀드, 변곡점 트리거 피크 홀드,    다점 홀드
    기타 기능 설정 아날로그 / 디지털 필터, 디지털 제로 측정 시작 / 종료 조건
    그래프 설정 CF 카드 설정, 최소 눈금 등
    측정 작업 설정 메모리16 가지 선택 가능 (비교 값 판정 보류 설정, 측정 시작 / 종료 조건)
    시계 기능 실시간 시계에 의해 데이터의 관리, 저장
    판정 출력 신호하중 : 상한, 하한,상상한,하하한 GO 출력 각 a 접점
     ●변위 : 상한, 하한, GO 출력 각 a 접점
    접점 사양 정격 전압 : 30V 전류 : 50mA 절연 방식 : 포토 커플러
    제어 신호 입출력 측정 시작 / 종료 샘플 홀드 리셋 하중 디지털 제로
    워크 전환 입력 측정 완료 출력 판정 완료 출력
    입력 신호 정격 접점 입력 (접점 트랜지스터 오픈 컬렉터 등)
    드레인 전류 : 약 10mA
    출력 신호 사양 정격 전압 : 30V 전류 : 50mA
    절연 방식 포토 커플러에 의한 방식

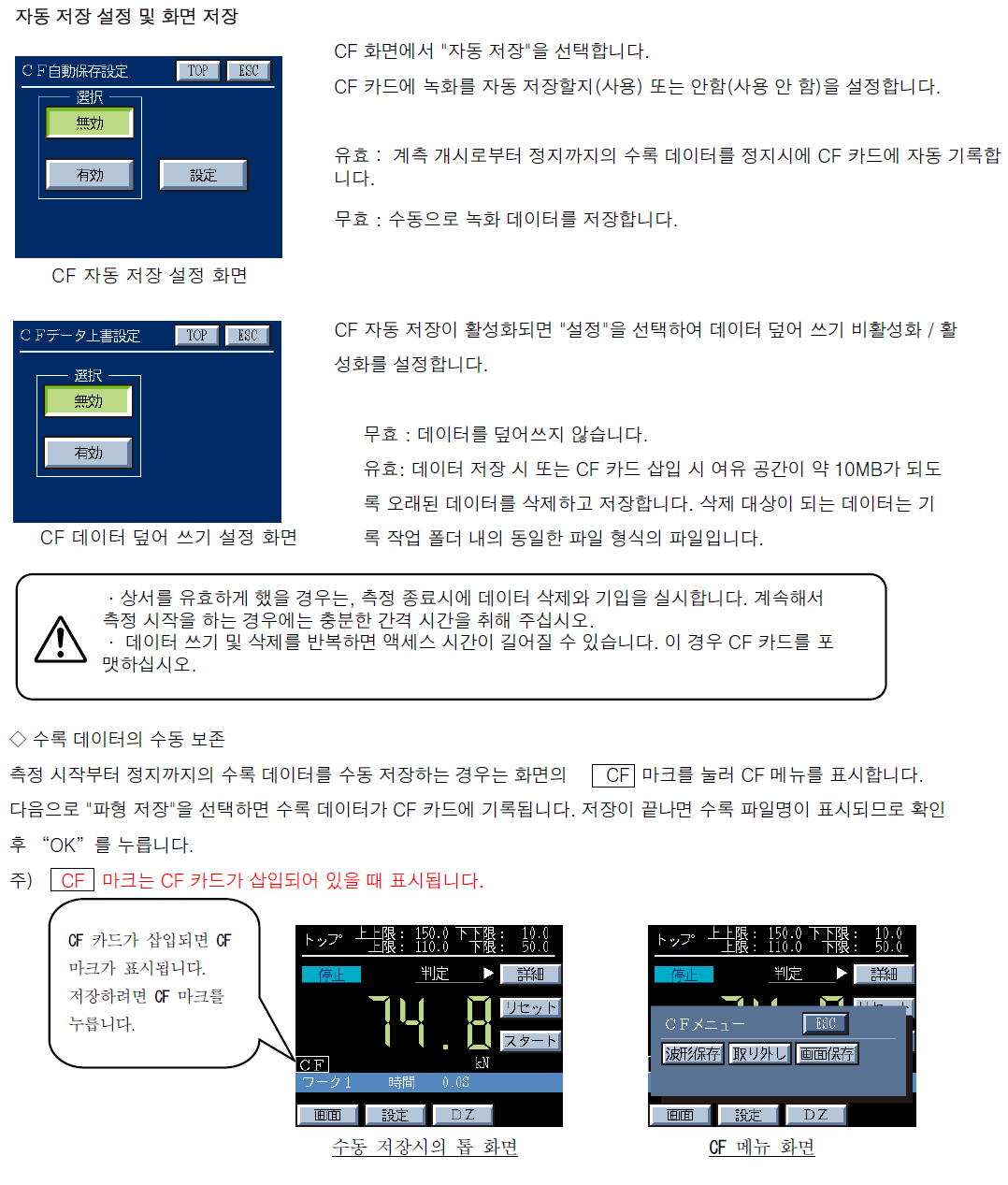

    CF 카드 CF 카드에 CSV 형식으로 출력.
    그래프 표시 화면을 BMP 형식으로 저장할 수 있습니다.
    스타트 / 스톱 간 또는 자동 시작 레벨에서 판정 출력까지의 하중과 스트로크 데이터 (TD-280T) 및 설정 판정 결과 등을 기록했다.
    전원 AC100V ~ 240V (3P 단자대) 약 15W
    사용 온도 습도 범위온도 : 사용 범위 0 ℃ ~ + 40 ℃ 저장 범위 -20 ℃ ~ 60 ℃
    습도 : 85 % RH 이하 (비결로)
    외형 치수 / 질량 약 105W × 108H × 145.1D (mm) (돌출부 제외) 약 1.05kg (옵션 제외)
    부속품 (각 1)통계 분석 소프트웨어 TD-View / 취급 설명서 (CD-ROM), 간이 설명서,
    센서 입력 커넥터 (피닉스 연락처 회사 MC1.5 / 12-STF-5.08)
    제어 입출력 커넥터 / 플러그 (후지쯔 제 (커넥터 : FCN-361J032-AU 커버 : FCN-360C032-B))
    적합 규격EMCVCCI (클래스 A), EN55011 (클래스 A) EN61326-4-2,3,4,5,6,8,11 < BR> EN61000-3-2,3
    안전 규격EN61010-1

     옵션

    ■ : 하나 하나가 탑재 가능합니다.

    ■ RS-232C
    (출하시 옵션)
    신호RS-232C 규격
    전신 거리10m 정도
    전송비동기 전이중 통신
    전송 속도4800, 9600, 19200, 38400, 57600, 115200bps
    비트 구성시작 비트 : 1bit 캐릭터 길이 : 8bit 스톱 비트 : 1bit 패리티 비트 : 없음 / 홀수 / 짝수 선택
    흐름 제어RS / CS,  none
    코드ASCII
    ■ D / A 컨버터
    (출하시 옵션)
    D / A 제로 설정 풀 스케일 설정에서 설정 한 디지털 값에
    전압 출력0 ~ ± 10V (부하 2kΩ 이상)
    전류 출력4 ~ 20mA (부하 350Ω 이하)를 출력
    CAL 기능본체의 조작에 의해 센서 입력에 관계없이 모든 0, ± 5, ± 10V / 4,12,20mA 전압 전류 신호를 출력

    방유 · 방진 커버

    번호TD-CVR

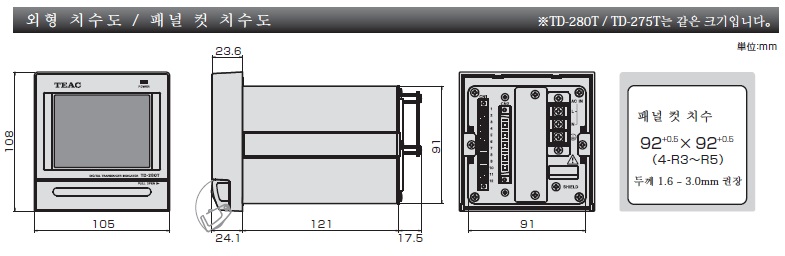

    외형 치수도 / 패널 컷 치수도
    ※ TD-280T / TD-275T 는 같은 크기입니다。
