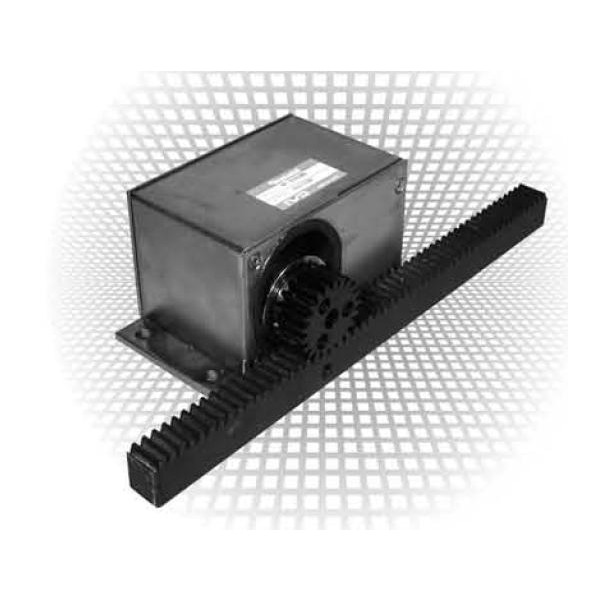

다회전 ABSOCODER과 Rack and pinion을 조합한 것입니다.
직선 동작을 회전동작으로 변환해 위치를 검출합니다.
피니언 회전 기구에 스프링을 내장해
백크러쉬을 없애는 노력이 이루어져, 설치가 매우 용이합니다
용도>
1. 프레스의 슬라이드 위치 검출.
2. 유압 실린더의 STROKE 검출.
3. 성형기의 사출, 형태 합계 위치 검출.
4. 반송 장치의 위치 검출.
Rack-and-Pinion은 직선 거리를 검출 할 수있는 직선형 엔코더의 검출부입니다.。
변환기 또는 컨트롤러와 결합하여 최대 3m까지의 이동량을 절대 방식으로 감지합니다。
랙 & 피니언의 이동량을 검출하는 용도에 최적입니다。
Rack-and-Pinion은 피니언의 회전기구에 스프링을 내장하고 있기 때문에 백래쉬가 적다는 특징이 있습니다。
| 형식목록 | 앱솔루트 검출 범위 (단위 ：mm) | 종류 | 검출 스트로크 (단위：mm) |
|---|---|---|---|
| RP-3020PRB3020 | 3020 | PRB[표준] | 3020 |
| RP-3020PRB2480 | 2480 | ||
| RP-3020PRB2020 | 2020 | ||
| RP-3020PRB1480 | 1480 | ||
| RP-3020PRB980 | 980 | ||
| RP-3020PRB590 | 590 | ||
| RP-3020PRB520 | 520 | ||
| RP-3020PRB440 | 440 | ||
| RP-3020PRB340 | 340 |
| 항목 | 사양 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 검출기형식 | RP-3020PRB□ | |||||||||
| 앱솔루트 검출 범위 (mm) | 3020 | |||||||||
| 분해능(mm) | 0.0242 | |||||||||
| 질량 (센서본체)(kg) | 1.3 | |||||||||
| 선형성오차 (센서본체)(mm) | 0.3 Max. | |||||||||
| 선형성오차 (랙) [누적피치오차] | 최대스트로크(mm) | 340 | 440 | 520 | 590 | 980 | 1480 | 2020 | 2480 | 3020 |
| 오차(mm) | 0.028 Max. | 0.036 Max. | 0.033 Max. | 0.038 Max. | 0.081 Max. | 0.095 Max. | 0.095 Max. | 0.176 Max. | 0.176 Max. | |
| 기계적허용속도(mm/s) | 2000 | |||||||||
| 주위온도 | 사용시 (℃) | -20〜+60 | ||||||||
| 보존시(℃) | -30〜+90 | |||||||||
| 내진동 | 30m/s2 4Hz 상하4h 전후2h(JIS D1601) | |||||||||
| 내충격 | 30m/s2 상하전후 각3회(JIS C5026) | |||||||||
| 보호구조 | IP40(JEM1030) | |||||||||
| 최대 센서 케이블 길이 | 표준케이블(m) | 100(4P-S) | ||||||||
| 로봇케이블(m) | 70(4P-RBT) | |||||||||
분해능에 대해
검출기의 분해능은 결합 변환기 또는 컨트롤러에 따라 다릅니다.
사용하는 변환기 또는 컨트롤러의 사양에서 확인하시기 바랍니다. (위의 VS-10F, VS-10G 사용시))
