| Specifiction | |||
|---|---|---|---|
* 1 최소 위상차 1μs에 대한이 값은 출력 케이블 길이에 따라 달라질 수 있습니다. Magnescale은 사전 통지없이 제품 사양을 변경할 수있는 권리를 보유합니다. | |||
| 모델 | MJ100 | MJ110 | |
| 전원 전압 | DC5V (4.5V ~ 6V) | DC12V ~ 30V (11V ~ 31V) | |
| 전력 소비 | 4W | 3W | |
| 출력 인터페이스 | 라인 드라이버 (EIA-422 준수) | NPN 오픈 콜렉터 (IOL = 50mA max.) | |
| 산출 | AB 구적법 ・ Z 상 ・ UVW 상 ・ alarms | AB 구적법 ・ Z 상 ・ alarms | |
| 분할 수 | 1000, 960, 800, 512, 500, 480, 400, 256, 240, 200, 128, 120, 100, 80, 64, 40, 1/2 (동기화 된 기준점 사양을 충족하지 않습니다. ) | ||
| 최대 응답 속도 | 1000 분할 | 6kHz : PL25 연결시 1800m / min PL60 연결시 720m / min | 600Hz : PL25 연결시 180m / min PL60 연결시 72m / min * 1 |
| 500 분할 | 15kHz : PL25에 연결시 4500m / min PL60에 연결시 1800m / min | 1.5kHz : PL25 연결시 450m / 분 PL60 연결시 180m / min * 1 | |
| 200 분할 | 42kHz : PL25 연결시 12600m / min PL60 연결시 5000m / min | 4.2kHz : PL25 연결시 1260m / min PL60 연결시 500m / min * 1 | |
| 120 분할 | 70kHz : PL25 연결시 21000m / min PL60 연결시 8400m / min | 7.4kHz : PL25에 연결시 2220m / min PL60에 연결시 888m / min * 1 | |
| 위상차 | 100ns | 1μs | |
| 알람 * 2 | 속도 알람 (최소 위상차 시간 또는 최대 응답 주파수) 레벨 알람 (0.4Vp-p 이하) 최소 알람 시간 : 약 400ms | ||
| 시스템 시작 시간 | 전원 투입 후 0.5 초 이내 | ||
| 호환 가능한 헤드 유닛 | PL25 또는 PL60 | ||
| 작동 온도 | 0 ℃ ~ 45 ℃ | ||
| 보관 온도 | -20 ℃ ~ 60 ℃ | ||
| 치수 | 138 × 93 × 26 (mm) 돌출부 포함 | ||
| 질량 | 350 g | ||
| 부속품 | 매뉴얼 ・ 출력 커넥터 ・ 커넥터 캡 ・ 장착 나사 ・ 페라이트 코어 | ||
| 선택권 | SET-P16-1 (외부 기준 점용) 스케일 연장 케이블, 외부 기준점 연장 케이블, 케이블이 있는 출력 커넥터 | ||
사용후기가 없습니다.
상품문의가 없습니다.
- AS 및 상품문의 안내는 하단 판매자 정보의 연락처 및 이메일로 문의하시기 바랍니다.

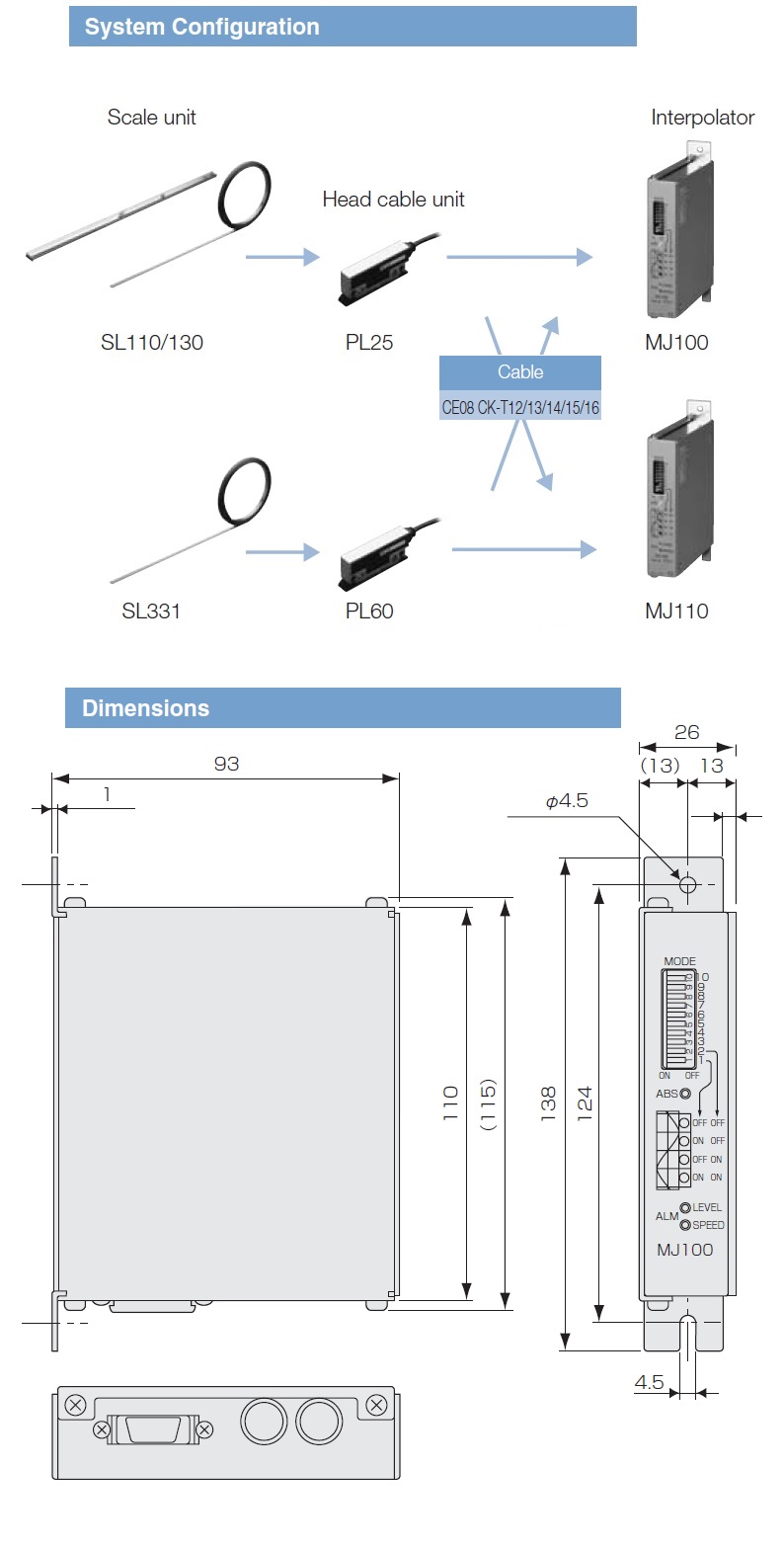

Linear Scale System 구성도
