아날로그변위센서(LVDT) DP-S2M,DP-S1,DP-S2,DP-S4,DP-10,DP-15,DP-25 > 변위계

아날로그변위센서(LVDT) DP-S2M,DP-S1,DP-S2,DP-S4,DP-10,DP-15,DP-25 요약정보 및 구매

스프링타입 : 1 ~ 25mm / IP64

추천하기
판매가격 전화문의
제조사 동도
원산지 한국
모델 DP-S2M,DP-S1,DP-S2,DP-S4,DP-10,DP-15,DP-25, DP-SC2

관련상품

PrevNext

  • 상품 정보

    상품 상세설명

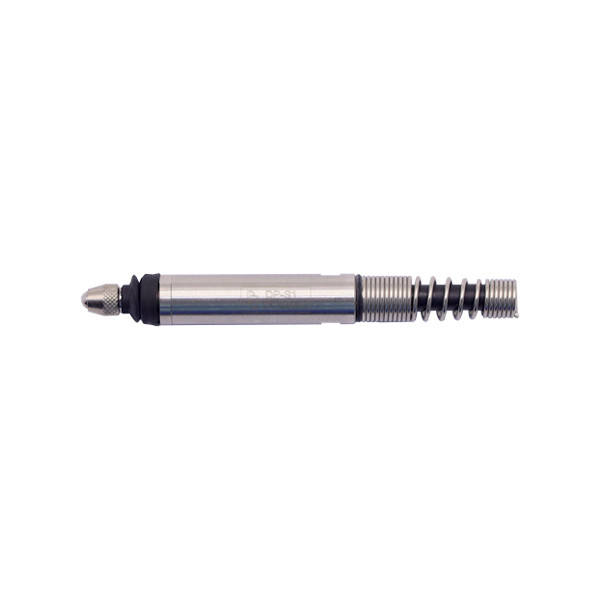

    아날로그변위센서(LVDT) DP-S2M,DP-S1,DP-S2,DP-S4,DP-10,DP-15,DP-25


    제품설명


    - LDVT-범용 SPRING Type
    - 측정길이 1,2,4,8,15, 25mm
    - 직진성 오차 0.1%~03%
    - 반복 정밀도 0.1, 0.5, 1㎛, 2㎛
    - 외경치수 ø8, ø15

    - Cable Length 2.2M / 3M (Option : 3/5/10m))

    - 보호등급 IP64

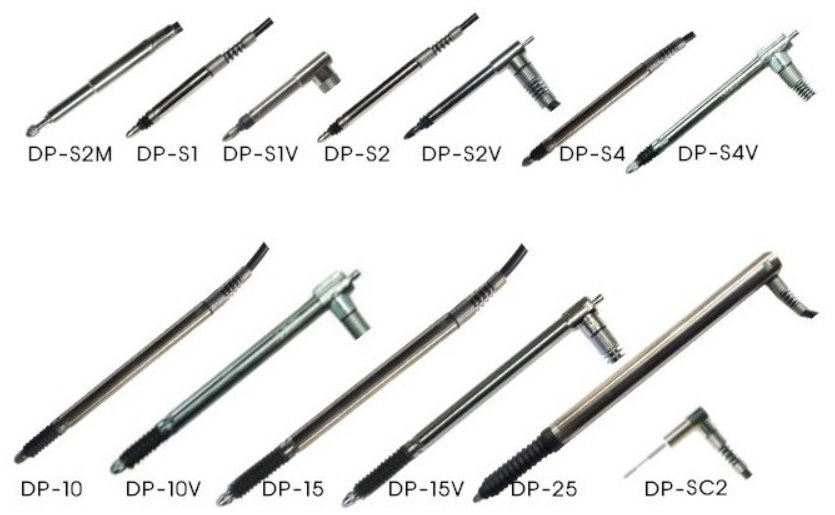

    DP-** : Spring Type
    DP-**V : Vacum Type :진공시 안으로 빨아드림
    DP-**VA : AIR(Pneumatic) Type : AIR공급시 돌출함 (AIR 0.4~1 BAR 사이에서 조정필요)


    DP-SC2 : 코어 분리형 TYPE


    CONTROLLER 바로가기





    Specifications


    MODEL DP-S2M DP-S1 DP-S2 DP-S4

    DP-10

    DP-10(3M)

    DP-10(5M)

    DP-10(10M)

    		 DP-15 DP-25
    Moving Strock2.4mm 1.4mm 2.8mm 4.95mm 10.45mm15.5mm 26mm
    Measuring range±0.5㎜ ±0.5㎜ ±1㎜ ±2㎜ ±5㎜ ±7.5㎜ ±12.5㎜
    Repeatabily1㎛ 0.1㎛ 1㎛
    Linearity error(%)0.15%(±0.5㎜이내)
    		0.1%(±0.5㎜이내)
    		0.1%(±0.5㎜이내)0.1%(±1㎜이내)0.1%(±3㎜이내)
    		0.3%(±5㎜이내)
    		0.3%(±8㎜이내)
    Output With Calibration Condition1~5V P-to-p 0~485mV(RMS)
    Measuring Force48g 40~90g 30~80g 180g
    Guiding SystemBall Bearing
    Operating Tempature0~40℃
    Cable length 2.2M3M (OPTION 5M , 10M)
    External diameterØ6 mmØ8 mmØ15 mm
    Frequency13KHz
    Weight(Except cable)7g11g13g17g20g25g145g

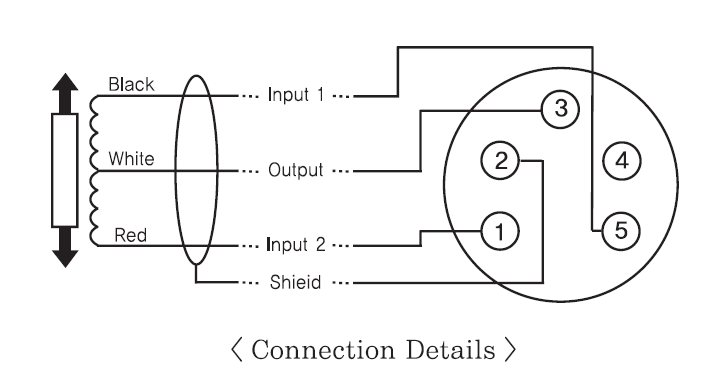

    배선도

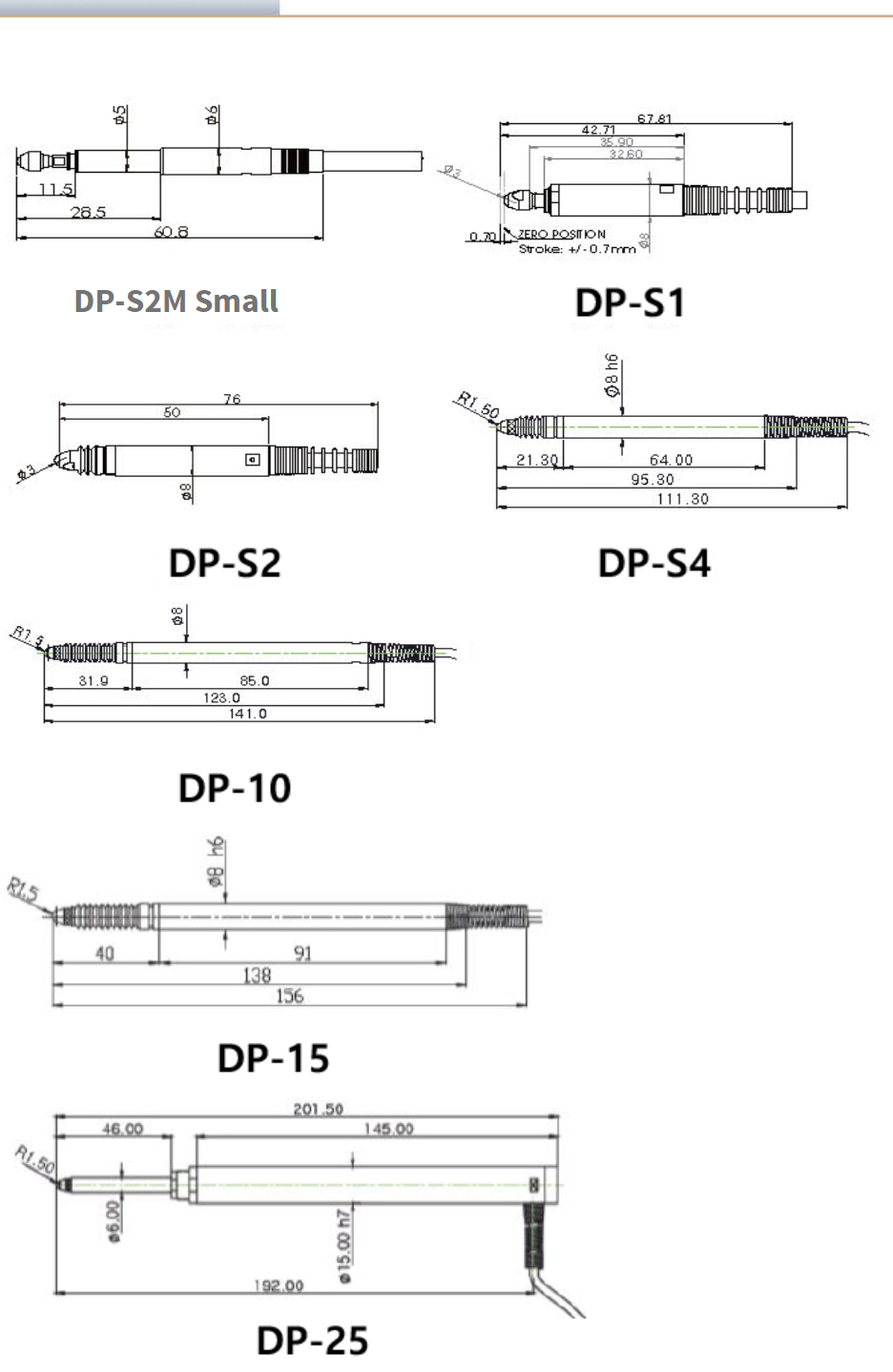

    Dimensions

    Model : DP-S2M,DP-S1,DP-S2,DP-S4,DP-10,DP-15,DP-25
