내진동 인디케이터
로드셀 진동시에도 흔들리지 않음
고속(100회/초), 고정밀
표시부는 방수/방진(판넬부착시 IP65)
RS-232C 기본 장착
접점 출력용

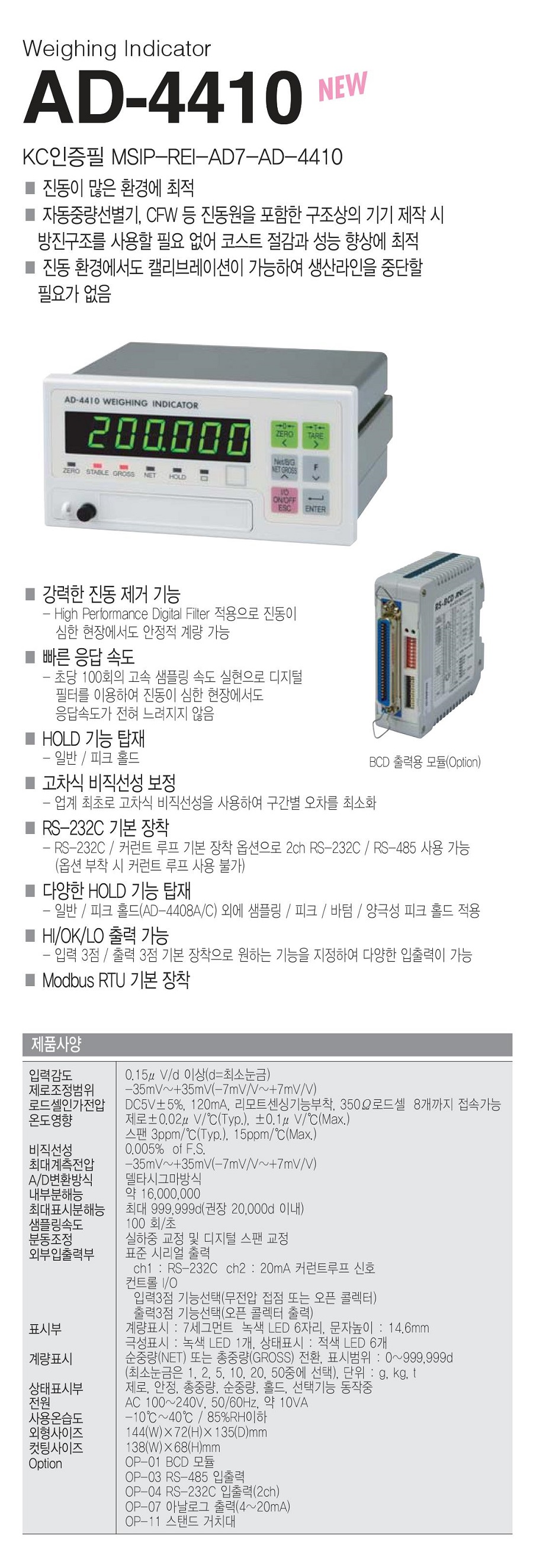

AD-4410 내진동 인디케이터
진동에 강한 웨잉인디케이타 신개발 하이 퍼포먼스 디지털 필터 탑재 AD-4410
RS-232C 기본 장착 외 입출력 기능 웨잉·인디케이터(indicator)
산업용 계량기에는, 진동이 많은 환경에 있어 정도 자주(잘) 계량 하는 것이 구할 수 있습니다.
그 때문에, 아날로그 필터, 이동평균 처리, 오일 댐퍼 등, 전기·소프트·기계의 각면으로부터의 진동 대책이 필요하게 됩니다.
그러나, 이러한 대책은 일반적으로 계량기의 응답 속도를 늦게 하게도 연결되기 위해, 고정밀도와 고속 응답을 겸비한 계량기를 만드는 것은 용이하지는 않습니다.
AD-4410은, 컴퍼레이터 기능 탑재하고 있어, 지금까지 곤란함 진동이 많은 환경하에서의 고정밀도와 고속 응답의 양립을 실현하고 있습니다.
이 기능을 이용하는 것으로써, 자동 중량 판별기, CFW 등, 구조상 진동원을 포함해 버리는 계량기의 성능 향상을 염가로 실현될 수 있을 가능성을 가지고 있습니다.
또 특별한 기계적방진구조도 불필요하게 되기 위해, 코스트 퍼포먼스 및 유지보수 성도 큰폭으로 향상합니다.
고성성 디지털 필터 있음과 없음의 비교 동영상 (WMV 파일 1분 43초)
제품설명
■ 고속(100회/초), 고정밀
■ 가볍고 작은 제품으로 제어판넬의 조립에 최적
■ 표시부는 방수/방진(판넬부착시 IP65)

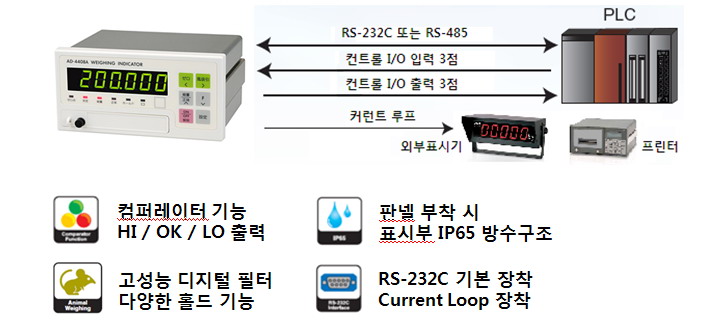

■ RS-232C 기본 장착 외 입출력 기능
제품사양
입력감도 | 0.15μV/D 이상(d=최소눈금) |
| 제로조정 범위 | -35mV~ +35mV(-7mV/V ~ +7mV/V) |
| 로드셀 인가전압 | DC5V ±5%, 120mA, 리모트센싱기능부착, 350Ω 로드셀 8개까지 접속가능 |
| 온도영향 | 제로 ±0.02μ V/℃ Typ., ±0.1μ V/℃ Typ.(Max) |

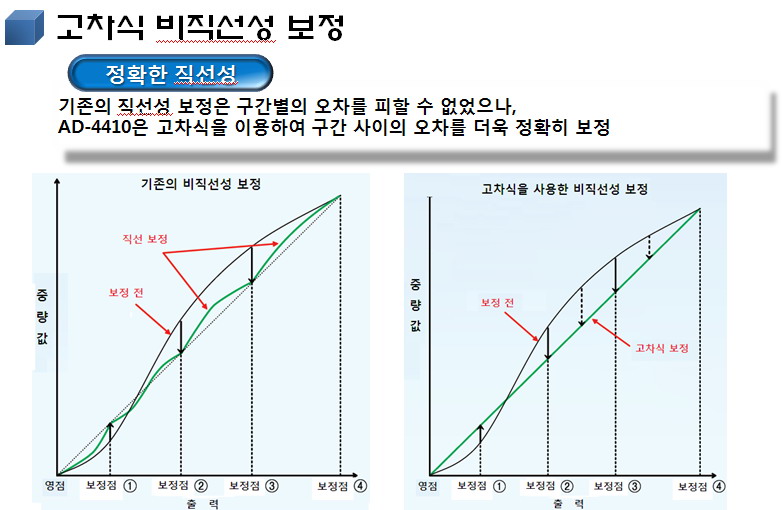

| 비직선성 | 0.005% of F.S. |
| 최대계측전압 | -35mV ~ +35mV(-7mV/V ~ +7mV/V) |
| A/D변환방식 | 시그마델타방식 |
| 내부분해능 | 약 16,000,000 |
| 최대표시분해능 | 최대 999,999d(권장 20,000d 이내) |
| 샘플링 속도 | 100회/초 |
| 분동조정 | 실하중 교정 및 디지털 스팬 교정 |
| 외부입출력부 |  ch1：RS-232C 9 핀 Dsub 수컷 ch2：20 mA커런트 루프 신호(로드셀 주변기기 접속용) 입력 3점 기능 선택(무전압접점 또는 오픈 콜렉터), 출력 3점 기능 선택(오픈 콜렉터 출력) |
| 표시부 | 계량표시 : 7세그먼트 녹색 LED 6자리, 문자높이 : 14.6mm 극성표시 : 녹색 LED 1개, 상태표시 : 적색 LED 6개 |
| 계량표시 | 실중량(NET) 또는 총중량(GROSS) 전환, 표시범위 : 0~999,999d (최소눈금은 1,2,5,10,20,50 중에 선택), 단위 : g, kg, t |
| 상태표시부 | 제로, 안정, 총중량, 실중량, 홀드, 선택기능 동작중 |
| 전원 | AC 100~240V, 50/60Hz, 약 10VA |
| 사용온습도 | -10℃ ~ 40℃/85%RH 이하 |
| 외형사이즈 | 144(W) x 72(H) x 135(D)mm |
| 컷팅사이즈 | 138(W) x 68(H)mm |
| AD4410-03 | RS-485(ch2에 장착) DIN 연결기 |
| AD4410-04 | RS-232C(ch2에 장착) DIN 연결기 |
| AD4410-11 | 스탠드 |
주) AD4410-03/AD4410-04는 어느쪽이든 1점만 장착가능.옵션 장착시, 20 mA커런트 루프는 사용할 수 없게 됩니다.
