로드셀 진동시에도 흔들리지 않음
CC-Link와 직접 접속가능(CC-Link 표준장착)
고속(100회/초), 고정밀
시퀀스와의 접속을 통해 간단하게 설계
표시부는 방수/방진(판넬부착시 IP65)
1마스터에 최대 64대까지 접속가능
산업용 계량기에는, 진동이 많은 환경에 있어 정도 자주(잘) 계량 하는 것이 구할 수 있습니다.그 때문에, 아날로그 필터, 이동평균 처리, 오일 댐퍼 등, 전기·소프트·기계의 각면으로부터의 진동 대책이 필요하게 됩니다.
그러나, 이러한 대책은 일반적으로 계량기의 응답 속도를 늦게 하게도 연결되기 위해, 고정밀도와 고속 응답을 겸비한 계량기를 만드는 것은 용이하지는 않습니다.

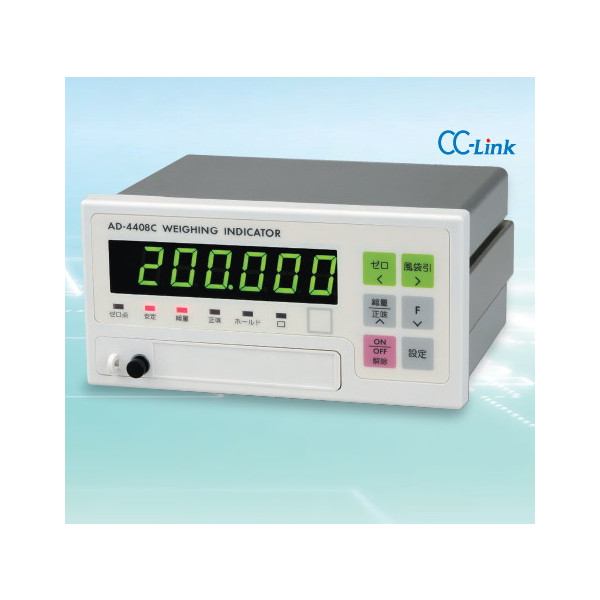

AD4408C는, 신개발의 하이 퍼포먼스 디지털 필터를 탑재하고 있어, 지금까지 곤란함 진동이 많은 환경하에서의 고정밀도와 고속 응답의 양립을 실현하고 있습니다.
이 기능을 이용하는 것으로써, 자동 중량 판별기, CFW 등, 구조상 진동원을 포함해 버리는 계량기의 성능 향상을 염가로 실현될 수 있을 가능성을 가지고 있습니다.
또 특별한 기계적방진구조도 불필요하게 되기 위해, 코스트 퍼포먼스 및 유지보수 성도 큰폭으로 향상합니다.
KC인증필 MSIP-RI-AD7-AD-4408A
KC인증필 MSIP-RI-AD7-AD-4408C
진동이 많은 환경에 최적
자동중량선별기, CFW 등 진동원을 포함한 구조상의 기기 제작 시, 방진구조를 사용할 필요가 없어 비용 절감과 성능 향상에 최적
진동 환경에서도 캘리브레이션이 가능하여 생산라인을 중단할 필요가 없음
고성능 디지털 필터 있음과 없음의 비교 동영상 (WMV 파일 1분 43초)
제품설명
■ CC-Link와 직접 접속가능 최대 42대까지 접속 (AD-4408C, CC-Link 표준장착)
■ 고속(100회/초), 고정밀
■ 가볍고 작은 제품으로 제어판넬의 조립에 최적
■ 시퀀스와의 접속을 통해 간단하게 설계(AD-4408C)
■ 표시부는 방수/방진(판넬부착시 IP65)
■ 1마스터에 최대 64대까지 접속가능(AD-4408C)
제품사양
아날로그 유닛
| 최소 입력 감도 | 0.15µV / d |
| 영점 조정 범위 | -35mV ~ + 35mV (-7mV / V ~ + 7mV / V) |
| 로드셀 인가전압 | DC5V ± 5 %, 120mA 원격 감지 기능 탑재 최대 8 개의 로드셀 (350Ω)을 연결할 수 있습니다. |
| 온도 계수 | 제로; ± 0.02µV / ° C (일반) ± 0.1µV / ° C (최대)스팬; ± 3ppm / ° C (일반) ± 15ppm / ° C (최대) |
| 비선형 성 | FS의 0.005 % |
| 최대 입력 노이즈 | 0.3µVp-p |
| 최대 측정 전압 | -35mV ~ + 35mV (-7mV / V ~ + 7mV / V) |
| 최소 입력 임피던스 | 10MΩ |
| A / D 변환 방식 | 시그마 델타 |
| A / D 해상도 | 약 16,000,000 카운트 |
| 최대 디스플레이 해상도 | 999,999d (20,000d 미만 권장) |
| A / D 전환율 | 100 회 / 초 |
| 구경 측정 | 실제 부하없이 실제 부하 교정 또는 디지털 스팬 교정 |
디지털 유닛
| 표시 요소 | 측정 데이터 표시 : 7 세그먼트 6 자리 녹색 LED (14.6mm 높이 문자) 극성 표시 : 녹색 LED (1) 상태 표시 : 빨간색 LED (6) |
| 측정 데이터 표시 장치 | 순 중량 값 (NET) 또는 총 중량 값 (GROSS)으로 전환합니다. 표시 범위 : 0 ~ 999,999d (1, 2, 5, 10 또는 50에서 분할 선택) 단위 : "g", "kg"또는 "t"단위 스티커 부착 |
| 상태 표시 | ZERO, STABLE, GROSS, NET, HOLD, and ___ (작동 중 선택된 기능) |
외부 I / O
| CC-Link I / O | AD-4408C로 구성된 경우 점유 스테이션 수를 선택하여 하나의 마스터 장치에 최대 64 개의 장치를 연결할 수 있습니다. |
| 표준 직렬 출력 | 20mA 전류 루프 신호 (A & D 주변 장치 전용 출력) |
일반 사양
| 전원 | AC100 ~ 240V (+ 10 % -15 %) (50 / 60Hz) |
| 전력 소비 | 약 10VA |
| 작동 온도 및 습도 | -10 ° C ~ 40 ° C / 85 % RH 이하 (결로 없을 것) |
| 물리적 치수 | 144 (W) × 72 (H) × 135 (D) mm (돌출부 포함) |
| 패널 컷 아웃 크기 | 138 × 68mm |
| 방진 및 방수 | IP65 디스플레이는 패널에 장착시 방진 및 방수 기능을 제공합니다 (제공된 고무 패킹이 부착 된 경우). |
| 무게 | 대략. 800g |
표준 액세서리
사용 설명서, CC-Link 용 커넥터, 고무 패킹, 터미널 스트립 커버, 용량 플레이트 및 유닛 스티커
