SANTEST GYSE-P Profibus DP 출력 변위센서 (분리형 프로브) > 변위계

SANTEST GYSE-P Profibus DP 출력 변위센서 (분리형 프로브) 요약정보 및 구매

Profibus DP 인터페이스 (분리형 프로브 요소) 선형성 : ≦ ± 0.025 % FS.

추천하기
판매가격 전화문의
제조사 SANTEST
원산지 일본
모델 GYSE-P

관련상품

  • 상품 정보

    상품 상세설명

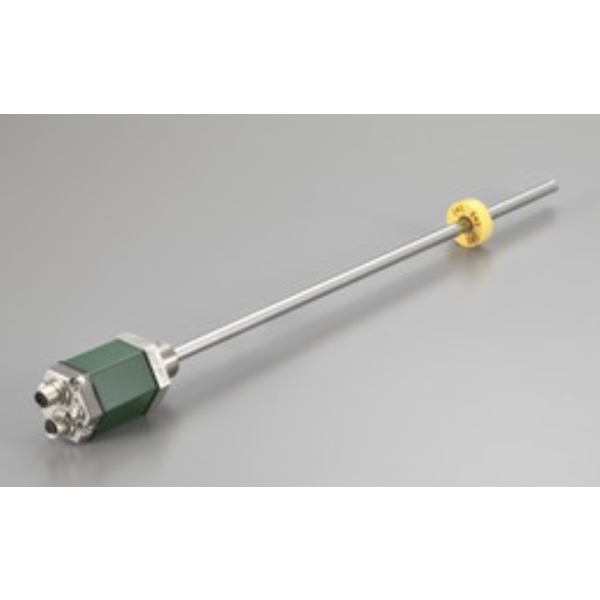

    SANTEST GYSE-P Profibus DP 출력 변위센서 (분리형 프로브)

    Profibus DP 인터페이스 (분리형 프로브 요소)


    Profibus 인터페이스 유형. Profibus를 통한 파라미터 (분해능, 출력 방향) 설정이 가능합니다.
    하나의 프로브에서 최대 32 개의 magnet을 감지 할 수 있습니다.
    GSD 파일은 SANTEST 웹 사이트에서 사용할 수 있습니다.

    별매의 PROFIBUS 마스터 시뮬레이터 를 사용하면 PROFIBUS 마스터가 없는 PC(보통 PLC)

    에서 데이터 확인 및 PROFIBUS 슬레이브 설정이 가능하다 .

    　· CE 마킹
    　· 노이즈 캔슬링





    Specification

    비선형성≤±0.025%FS(일반)
    분해능
    		최소 1μm(Profibus Configurator에서 설정)
    반복성≤±0.001%FS(최소 ±3μm)
    온도 경향≤±15ppmFS/°C
    산출Profibus DPV0
    전원 공급 장치+24(±2)VDC(70mA)
    샘플링 주파수스트로크 ~800mm : 2000Hz
    　　　~2200mm : 1000Hz
    　　　~5000mm : 500Hz
    　　　5001mm~ : 250Hz
    최대 압력35MPa(프로브 로드)
    작동 온도-20°C~+75°C
    보관 온도-40°C~+75°C
    진동15G(20~100Hz)
    충격100G(2msec)
    IP 등급IP67

    ・상기 정도는 유효 스트로크 300mm 이상의 센서에 적용됩니다.
    ・스트로크 300mm 미만의 사양은 스트로크 300mm와 동일합니다.
    (*) 하나의 프로브에 다중 자석이 있는 경우 샘플링 주파수는 표준 값이 아닙니다.








    ① 유효 스트로크
    　　15~7500mm

    ② Head dead zone(인식불가영역)
    　　S:50mm(Std.)
    　　□:□mm ( 옵션 ) ( 고객 지정 )
    　 ・ 가능한 Min. 길이는 선택한 자석 또는 플로트에 따라 다릅니다.

    ③ Tip dead zone(인식불가영역)
    　　S : 70mm/ 90mm/ 100mm( 표준)
    　 ・S ( 표준 길이 )는 ⑤에서 선택한 자석 또는 플로트에 따라 다릅니다.

    Tip dead zone

    magnet

    float

    70mm

    M2PN, M0SM, M0LM,
    M3, M11N, BA

    F25N, F28N

    90mm

    F28S, F30S

    100mm

    T144,T163

    F40S, F42S, F50S


    ④ Thread/Rod diameter
    N ：M18xP1.5, rod Φ10（STD） 　　

    M ：M24xP1.0, rod Φ10 　　

    M14：M24xP1.0, rod Φ13.8

    ⑤ 관련 자석 또는 플로트

    magnet

    float

    M2PN :No.2PN (표준)
    M0SM :No.ΦSPM
    M0LM :No.ΦLPM
    M3 :No.3
    M11N :No.11N
    T144 :No.T14-M4
    T163 :No.T16-M3
    BA : No.2KYN-17 -LG

    F28S : Φ28 SUS316
    F30S : Φ30 SUS316L
    F40S : Φ40 SUS316(B)
    F42S : Φ43 SUS316
    F50S : Φ50 SUS316L
    F54S : Φ54 SUS304
    F25N : RF-A6 plastic

    F28N ：RF-A6 plastic



    ⑥ 케이블 연결
    　　CN : 커넥터(표준)

    ⑦ 옵션
    　　blank : 옵션 없음
    　　SRT : SRT 옵션
    　　L : 선형화 옵션( ≤0.006 % FS Typ.)

         2M : 온도 보상(≤±7ppmFS / °C)
    　　2ML : 온도 보상 + 선형화

    ・SRT 옵션에 대해서는 108페이지를 확인해 주십시오.


    Wiring

    ・Profibus 표준 케이블과 로봇 케이블을 사용할 수 있습니다.

    ・Probe를 여러 개 연결하는 경우에는 아래의 도면을 참고하시기 바랍니다.


    ■커넥터 및 케이블 형식
    ・전원 커넥터:CN-SEP-M8-□
    ・Profibus 커넥터(IN, 수):CN-SEP-M12M-○□-△
    ・Profibus 커넥터(OUT, 암):CN-SEP-M12F -○□
    ・터미널 :CN-SEP-TR

    ○ :케이블 길이(m),
    S :표준
    R :로봇 케이블
    □ :케이블 길이(m) “0”인 경우 커넥터만 느슨함을 의미
    △ :공백 : 커넥터 느슨함( IN, male )
    M12F: 반대편 끝에 커넥터 있음( OUT, female) /  (케이블 길이 지정 필요)
