KYOWA KFWB 방수용게이지 1축,2축,3축 > 스트레인 게이지

KYOWA KFWB 방수용게이지 1축,2축,3축 요약정보 및 구매

-10 ~ + 80 ℃ 방수용게이지

추천하기
판매가격 전화문의
제조사 KYOWA
원산지 일본
모델 KFWB

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

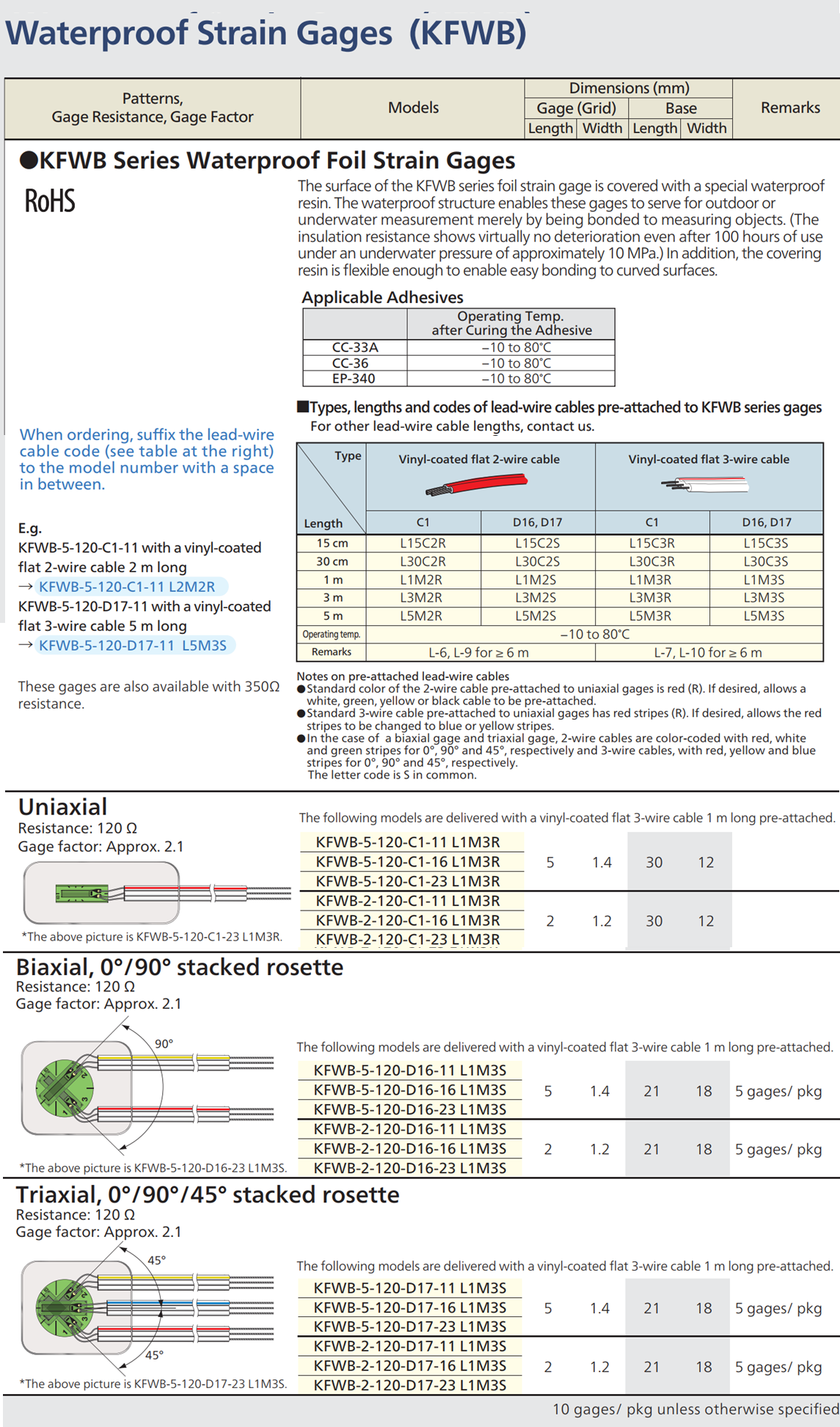

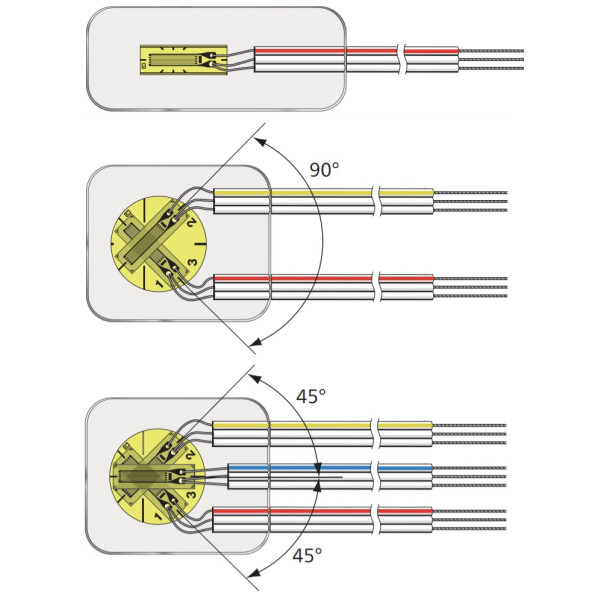

    KYOWA KFWB 방수형게이지



    • RoHS



    요약



    KFWB 시리즈 포일 스트레인 게이지의 표면은 특수 방수 수지로 덮여 있습니다.
    방수 구조로 인해 측정 대상에 부착하기 만하면 이러한 게이지를 실외 또는 수중 측정에 사용할 수 있습니다.
    (절연 저항은 약 10MPa의 수중 압력에서 100 시간 사용 후에도 사실상 열화되지 않습니다.)

    주요 속성




    재료 저항 요소CuNi 합금 호일
    재료베이스Polyimide
    경화 후 주요 접착제와 함께 작동 온도 (° C)CC-33A : -10 ~ 80ºC
    CC-36 : -10 ~ 80ºC
    EP-340 : -10 ~ 80ºC
    주요 리드선 케이블과 결합 된 작동 온도 (° C)비닐 코팅 플랫 케이블 (L-6, L-7) : -10 ~ 80ºC
    자체 온도 보상 (° C)10 ~ 80ºC
    적용 가능한 선팽창 계수 (× 10 -6 / ℃)11, 16, 23
    상온에서의 변형 한계. (대략 %)2.8
    상온에서 피로수명. (times)
    		3x10 4 (± 1500μm / m)

    Relative images



    상대 이미지




    내용




    주문시 모델 번호 뒤에 리드 와이어 케이블 코드를 추가하고 그 사이에 공백을 두십시오.

    예 :
    2m 길이의 비닐 코팅
    플랫 2 선 케이블이

    있는 게이지의 경우 → KFWB-5-120-C1-11 L2M2R 5m 길이 의 비닐 코팅
    플랫 3 선 케이블이있는 게이지의 경우 → KFWB-5-120 -D17-11 L5M3S

    자세한 내용은  아래  [미리 연결된 리드선 케이블이 있는 스트레인 게이지]를 참조하십시오

    제품 테이블



    KFWB 120Ω 단축


    10 게이지 / 패키지

    모델치수 (mm)
    게이지 (그리드)베이스
    길이폭길이폭
    KFWB-5-120-C1-1151.43012
    KFWB-5-120-C1-1651.43012
    KFWB-5-120-C1-2351.43012
    KFWB-2-120-C1-1121.23012
    KFWB-2-120-C1-1621.23012
    KFWB-2-120-C1-2321.23012




    KFWB 350Ω 단축

    10 게이지 / 패키지

    모델치수 (mm)
    게이지 (그리드)베이스
    길이폭길이폭
    KFWB-5-350-C1-11523012
    KFWB-5-350-C1-16523012
    KFWB-5-350-C1-23523012
    KFWB-2-350-C1-11223012
    KFWB-2-350-C1-16223012
    KFWB-2-350-C1-23223012





    KFWB 120Ω 2 축, 0 ° / 90 ° stacked rosette


    5 게이지 / 패키지


    모델치수 (mm)
    게이지 (그리드)베이스
    길이폭길이폭
    KFWB-5-120-D16-1151.42118
    KFWB-5-120-D16-1651.42118
    KFWB-5-120-D16-2351.42118
    KFWB-2-120-D16-1121.22118
    KFWB-2-120-D16-1621.22118
    KFWB-2-120-D16-2321.22118



    KFWB 350Ω 3축, 0 ° / 90 ° stacked rosette


    5 게이지 / 패키지


    모델치수 (mm)
    게이지 (그리드)베이스
    길이폭길이폭
    KFWB-5-350-D16-11522118
    KFWB-5-350-D16-16522118
    KFWB-5-350-D16-23522118
    KFWB-2-350-D16-11222118
    KFWB-2-350-D16-16222118
    KFWB-2-350-D16-23222118






    KFWB 120Ω Triaxial, 0 ° / 90 ° / 45 ° stacked rosette


    5 게이지 / 패키지


    모델치수 (mm)
    게이지 (그리드)베이스
    길이폭길이폭
    KFWB-5-120-D17-1151.42118
    KFWB-5-120-D17-1651.42118
    KFWB-5-120-D17-2351.42118
    KFWB-2-120-D17-1121.22118
    KFWB-2-120-D17-1621.22118
    KFWB-2-120-D17-2321.22118



    KFWB 350Ω Triaxial, 0 ° / 90 ° / 45 ° 스택 로제트


    5 게이지 / 패키지


    모델치수 (mm)
    게이지 (그리드)베이스
    길이폭길이폭
    KFWB-5-350-D17-11522118
    KFWB-5-350-D17-16522118
    KFWB-5-350-D17-23522118
    KFWB-2-350-D17-11222118
    KFWB-2-350-D17-16222118
    KFWB-2-350-D17-23222118



    상품 정보 고시

  • 사용후기

    등록된 사용후기

    사용후기가 없습니다.

  • 상품문의

    등록된 상품문의

    상품문의가 없습니다.

  • 배송/교환정보

    배송

    배송업체 :  로젠택배 (1588-9988)  홈페이지 : https://www.ilogen.com/web

    배송지역  :  배송지역은 전국입니다.

    배송기간 및 지연
    • 평일 오후 4:00 이전에 입금 확인이 되는 경우  당일 출고가 가능합니다.
    • 단  구매자의 요청이나 추가 작업이 필요한 경우는 협의 한 날에 배송합니다.
    • 평균 배송기간은 2일이며 각 지역별 택배영업소의 사정에 따라 1-2일 정도 지연이 될 수 있습니다..
    • 연휴나 자연재해, 재고(수입) 입고 지연 등으로 배송이 지연될 수 있습니다.
    • 운송장의 번호를 조회하시면 제품의 이동 경로를 좀 더 자세히 확인 할 수 있습니다.
    • ※ 고객님의 주문시점과 상품을 준비하는 과정의 시간 차이로 주문하신 상품이 품절 될 수 있습니다.

    교환

    교환/반품(환불) 안내

    • 교환 및 반품(환불) 문의는 고객센터 031-750-0780 으로 연락 주시기 바랍니다.
      상품 반송 시 반송 비용은 구매자 부담 원칙입니다. 반품 전에 반드시 판매자와 협의하세요.
    • 상품에 명백한 하자가 있는 경우 : 교환 가능 여부에 대해 판매자와 협의하세요.
    • 상품에 명백한 하자가 없는 경우 : 상품 훼손 및 사용을 안했을 경우 반품이 가능합니다.(반송비용은 구매자 부담)
    • 상품가치가 현저하게 떨어져 재판매가 불가능한 경우 교환/환불이 되지 않습니다.
    • 환불은 판매자가 반품 상품을 수령한 후에 처리됩니다.
    • 구매자의 주문결제 후 판매자의 상품품절 및 단종 등에 의해 배송이 불가능한 경우, 전자상거래 등에서의 소비자보호에 관한 법률 제15조 2항에 의거하여 판매자가 상품 발송 후에는 주문 취소가 접수되더라도 발송된 상품의 배송비는 구매자 부담입니다.
    교환/반품 사유

    • 제품 하자 및 파손 :  배송비 자사부담
    • 오배송(동일상품, 동일사이즈, 동일색상으로만 교환해 드립니다.)  :  배송비 자사부담
    • 고객변심(단순변심 방지 스티커 개봉시 불가)   :  배송비 고객부담
    • 기타 :  별도협의
    •
    • 전자상거래 등에서의 소비자 보호에 관한 법률에 의한 반품규정이 판매자가 지정한 반품조건보다 우선합니다.
    • 구매자가 미성년자인 경우에는 상품 구입시 법정 대리인이 동의하지 아니하면 미성년자 본인 또는 법정 대리인이 구매 취소할 수 있습니다.

    • AS 및 상품 문의 안내

      - AS 및 상품문의 안내는 하단 판매자 정보의 연락처 및 이메일로 문의하시기 바랍니다.

  • 해시태그

    KFWB

비고




사전 부착 된 리드선 케이블에 대한 참고 사항
∙ 단축 게이지에 사전 부착 된 2 선 케이블의 표준 색상은 빨간색 (R)입니다.
　원하는 경우 흰색, 녹색, 노란색 또는 검은 색 케이블을 미리 연결할 수 있습니다.
∙ 단축 게이지에 사전 부착 된 표준 3 선 케이블에는 빨간색 줄무늬 (R)가 있습니다.
　원하는 경우 빨간색 줄무늬를 파란색 또는 노란색 줄무늬로 변경할 수 있습니다.

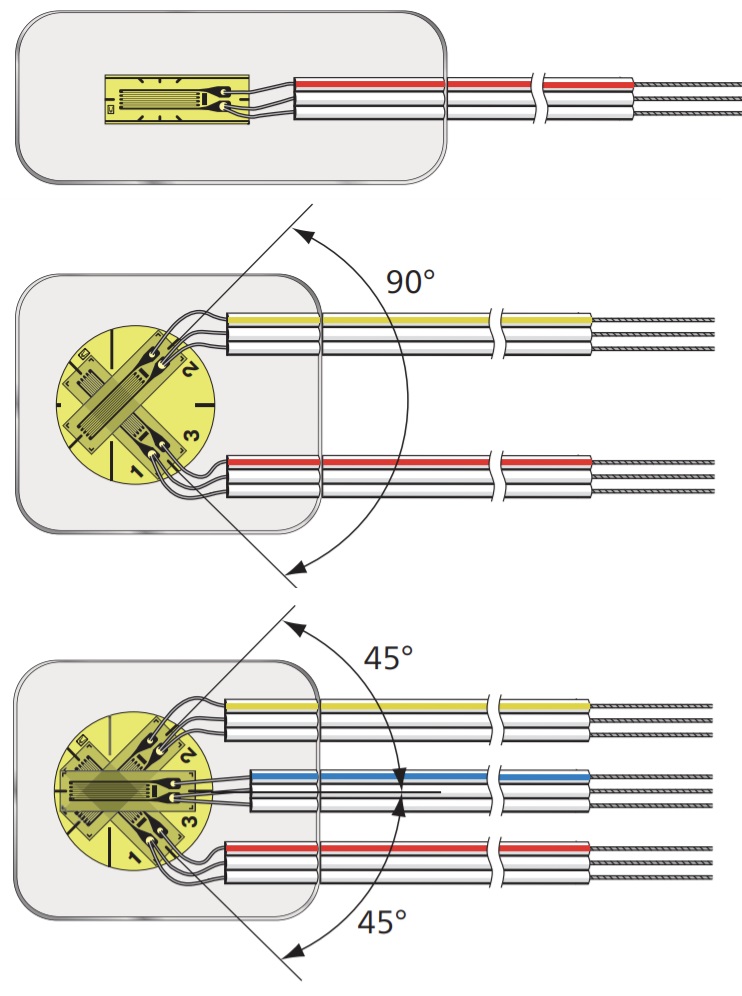

∙ 2 축 게이지 및 3 축 게이지의 경우 2 선 케이블은 각각 ​​0 °, 90 ° 및 45 °의 빨간색, 흰색 및 녹색 줄무늬와 빨간색, 노란색 및 파란색의 3 선 케이블로 색상으로 구분됩니다. 각각 0 °, 90 ° 및 45 ° 줄무늬.
　문자 코드는 공통적으로 S입니다.


 미리 연결된 리드선 케이블이 있는 스트레인 게이지

거의 모든 Kyowa 스트레인 게이지는 납땜의 필요성을 제거하여 게이지 본딩 작업에서 노동력을 절약하기 위해 미리 부착 된 리드 와이어 케이블과 함께 제공됩니다.

각 게이지에 대한 리드 와이어 케이블의 종류와 길이는 다음과 같습니다.
주문할 때 아래와 같이 스트레인게이지의 모델과 리드선 케이블의 코드를 사이에 공백으로 지정하십시오.

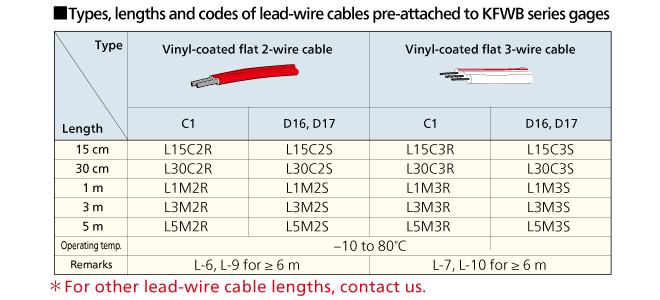

스트레인 게이지 모델KFGS, KFR,
KFRP, KFRS,
KFP,
KFL, KFEL, KFEM		KFGS, KFR,
KFRP, KFRS,
KFP, KFL		KFGS, KFR, KFWB, KFWS, KC,
KFRP, KFRS, KFP, KFEL, KFEM
납선 케이블의 종류2 polyester-coat copper wires -196 to 150℃
3 polyester-coat copper wires -196 to 150℃
단축다축단축다축
리드선 케이블 길이15 cm
N15C2N15C3L15C2RL15C2SL15C3RL15C3S
30cmN30C2N30C3L30C2RL30C2SL30C3RL30C3S
1mN1M2N1M3L1M2RL1M2SL1M3RL1M3S
3mL3M2RL3M2SL3M3RL3M3S
5mL5M2RL5M2SL5M3RL5M3S
모델 등Twisted for ≥ 50cm
L-6, L-9 for ≥ 6 m
L-7, L-10 for ≥ 6 m
코팅 색상 d97611b8466fc741d3f25d9876c26ae8_1620371031_7372.gif

* 다른 리드선 케이블 길이에 대해서는 당사에 문의하십시오.

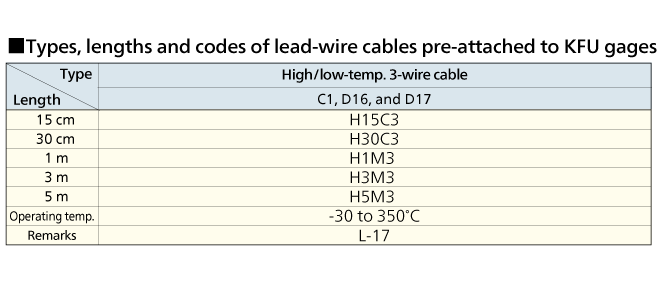

스트레인 게이지 모델KFGS, KFR, KFRP, KFLKFN, KFSKFRP, KFH,
KFL		KFWB, KFH
납선 케이블의 종류d97611b8466fc741d3f25d9876c26ae8_1620371561_8176.gif
리드선 케이블 길이15 cm
R15C2R15C3J15C3F15C3H15C3
30 cm
R30C2R30C3J30C3F30C3H30C3
1mR1M2R1M3J1M3F1M3H1M3
3mR3M2R3M3J3M3F3M3H3M3
5mR5M2R5M3J5M3F5M3H5M3
모델 등L-11L-12L-13L-3L-17
코팅 색상d97611b8466fc741d3f25d9876c26ae8_1620371593_7301.gif

 다른 리드선 케이블 길이에 대해서는 당사에 문의하십시오.

  • 2- 와이어 게이지의 경우 패키지에 표시된 게이지 저항에는 리드 와이어의 저항이 포함됩니다.
  • 3- 와이어 게이지의 경우 패키지에 표시된 게이지 저항은 게이지 자체에 대한 것이며 리드 와이어의 저항은 포함하지 않습니다.

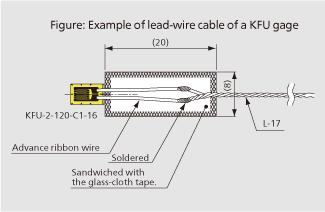

  • KFWB 및 KFH : 고급 리본 와이어 섹션은 강화를 위해 유리 섬유 테이프로 덮여 있습니다. (다음 그림을 참조하십시오.)

  • d97611b8466fc741d3f25d9876c26ae8_1620371667_2165.gif
