STALC3 3 축 챔버용 수중 로드셀 / IP68 ~ 70bar > 로드셀

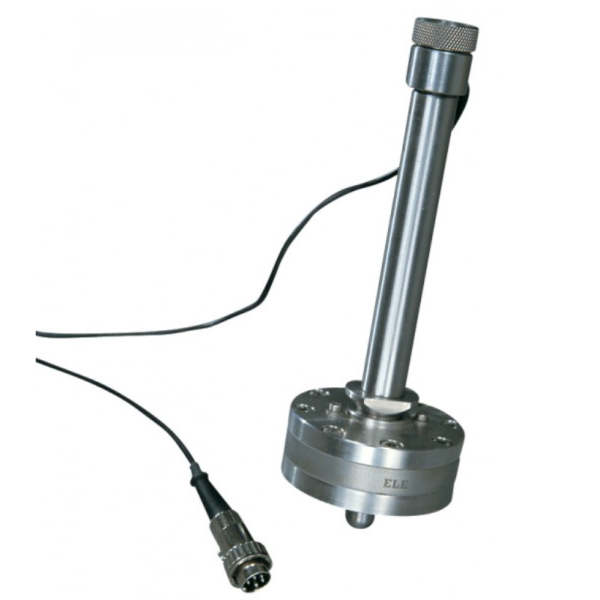

STALC3 3 축 챔버용 수중 로드셀 / IP68 ~ 70bar 요약정보 및 구매

수압이 7000kPa(수중 700M)에 이르는 3 축 챔버에 이상적 1KN~20KN

추천하기
판매가격 전화문의
제조사 APPLIED MEASUREMENTS
원산지 영국
모델 STALC3-1kN-003-000 STALC3-3kN-003-000 STALC3-5kN-003-000 STALC3-10kN-003-000 STALC3-20kN-003-000

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명


    3 축 챔버 용 수중 로드셀 | IP68 ~ 70bar | STALC3

    수압이 7000kPa에 이르는 3 축 챔버에 이상적


    Capacity : 0-1, 0-3, 0-5, 0-10, 0-25, 0-50, 0-100kN




    적용된 측정 STALC3 수중 로드셀은 최대 7000kPa의 압력에서 물에 완전히 잠긴 상태에서 사용하도록 설계되었습니다.

    주로 3 축 챔버에 사용되며 기존 3 축 챔버에 개조하거나 새 챔버에 설치할 수 있습니다.

    3 축 챔버는 지구에서 채취 한 코어 샘플의 전단 강도를 테스트하는 데 사용되는 가압 챔버입니다.

    이는 테스트중인 샘플에 적용된 축 방향 압축 하중을 직접 측정합니다.

    또한, submersible load cell은 물과 기름을 포함한 유체에 잠기는 다른 응용 분야에서 사용하도록 조정할 수 있습니다.

    설계에 통합 된 압력 보상 시스템 덕분에 STALC3로드 셀이 외부 압력 변화를받을 때 영점이나 감도에 변화가 없습니다.

    또한 STALC3는 정확한 온도 보상, 뛰어난 정확도 및 안정성을 제공하며, 이는 사용되는 장기 테스트 애플리케이션 유형에 필수적입니다.

    표준 75mm 직경 STALC3 수중 로드셀은 0-1kN ~ 0-100kN 범위에서 사용할 수 있으며, 120mm 직경 바디와 동일한 디자인에서 최대 250kN 범위가 제공됩니다.

    STALC3는 필요한 경우 장력을 측정하는 데 사용할 수 있습니다. 최대 5kN 용량의 경우 셀의 정격 용량까지 인장 하중을 적용 할 수 있습니다.

    더 높은 용량의 경우 장력 용량은 5kN으로 제한됩니다.

    • 용량 : 0-1kN ~ 0-100kN
    • 출력 : 2mV / V
    • 7000kPa까지 완전히 잠수 가능
    • 압력 보상 설계
    • 높은 정확도 : <± 0.05 % / RC
    • IP68 보호 등급
    • 고압 3 축 챔버에 이상적
    • 최대 7000kPa / 70bar의 수압에 대해 IP68 보장
    • 온도 보상 및 높은 안정성 덕분에 장기 테스트에 이상적
    • 압력 보상 시스템은 고압에서 최적의 성능을 보장합니다.
    • 물과 기름 모두에 사용

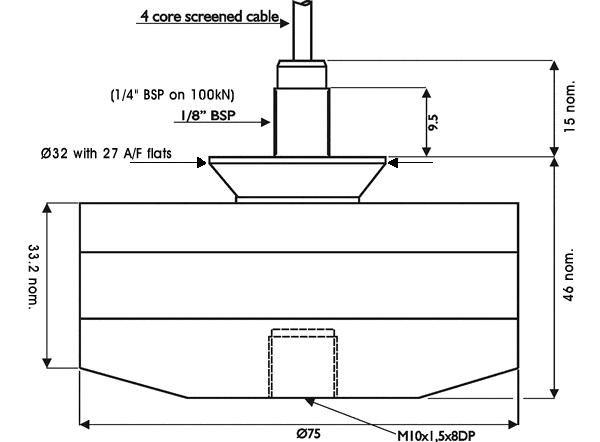

    제품 치수






    Stalc3 Specifications

    Rated Capacity (RC)kN0-1, 0-3, 0-5, 0-10, 0-25, 0-50, 0-100
    Operating ModesTension/Compression / Tension & Compression
    Sensitivity (RO)mV/V2.0 nominal (1.4 nominal on 1kN)
    Zero Balance/Offset±%/Rated Output<1
    Output Symmetry (tension vs. compression)±%/Rated Output<0.5 typical
    Non-Linearity±%/Full Scale<0.05
    Hysteresis±%/Full Scale<0.10
    Repeatability±%/Rated Output<0.05
    Temperature Effect on Zero±%/Full Scale Output/ ˚C<0.02
    Temperature Effect on Sensitivity±%/Full Scale Output/ ˚C<0.01
    Input ResistanceOhms750 nominal
    Output ResistanceOhms700 nominal
    Insulation ResistanceMegohms>2000 (bridge to ground) & >1000 (shield to ground) @ 50Vdc
    Excitation VoltageVolts AC or DC10 recommended (2-15 acceptable)
    Operating Temperature Range˚C+5 to +50
    Compensated Temperature Range˚C+10 to +50
    Storage Temperature Range˚C-10 to +70
    Safe Overload% of Rated Capacity150
    Ultimate Overload% of Rated Capacity300
    Deflection @ Rated Capacitymm<0.05
    IP Rating (Environmental Protection)IP68 to 7000kPa/70bar
    Weight (excluding cable)kg0.85
    Fatigue Life

    일반적으로 10 8 사이클

    ( 피로 등급 버전에서는 10 9 사이클)

    Cable Length (as standard)metre3
    Cable Type4 core screened, PUR sheath, Ø4.6
    Construction/Wetted PartsStainless Steel and Nitrile (NBR)
    Resolution1 part in 250,000 (with appropriate instrumentation)
    Pressure Effect%/Rated Output/100kPa<0.005 typical

    Stalc3 Wiring

    WireDesignation
    Red+ve excitation
    Blue-ve excitation
    Green+ve signal (compression)
    Yellow-ve signal
    ScreenTo ground – not connected to load cell body
