내 진동 타입

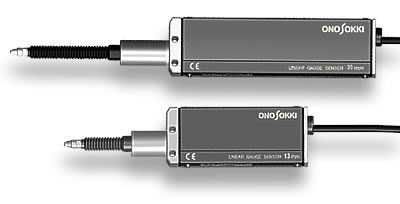

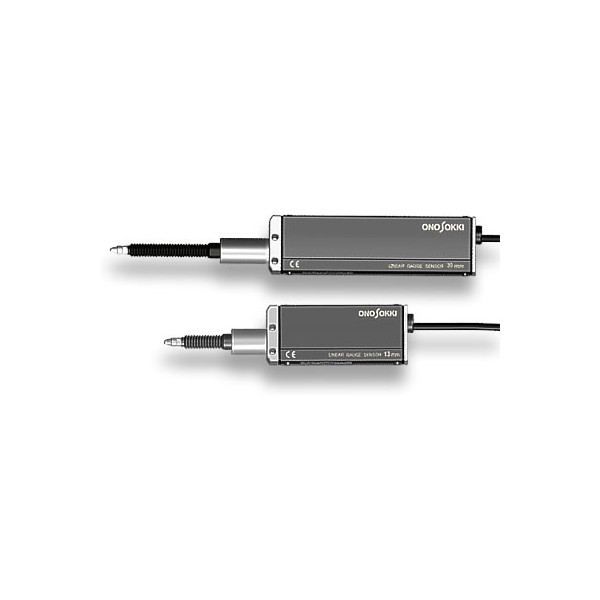

GS-6713A / 6730A
10µm 분해능
GS-6813A / 6830A
1µm 분해능
내 진동 구조, 방진 및 splash-proof IP64
• GS-6500 / 6600 시리즈로 대체
• 전기 부품의 접착식 고정으로 진동 저항 성능이 향상됩니다.
• 볼 베어링을 사용하면 기존 모델에 비해 스핀들의 최대 수 또는 슬라이딩 시간이 늘어납니다.
Specifications
모델명 항목 | GS-6713A | GS-6730A | GS-6813A | GS-6830A |
---|---|---|---|---|
측정 범위 | 13mm | 30mm | 13mm | 30mm |
해결 | 10μm | 1 개 μm | ||
정확도 (20 ° C에서) | 3 개 μm | 3 개 μm | 2 개 μm | 3 개 μm |
최대 스핀들 속도 * 1 | 1 (4) m / s | 0.3 (1.2) m / s | ||
측정 력 (하향) * 2 | 1.3N 이하 | 1.9N 이하 | 1.3N 이하 | 1.9N 이하 |
슬라이딩 횟수 (내구 테스트에서 입증 됨) | 650 만회 이상 | |||
보호 등급 (커넥터 부품 제외) | IP64 | |||
줄기 직경 | Ø15 mm의 + 0-0.009 | |||
전원 공급 | 4.5 ~ 5.5 VDC | |||
전력 소비 (5VDC) | 120mA 이하 | |||
신호 출력 (5VDC) | 2 상 구형파, 위상차 : 90 ° ± 20 ° | |||
출력 임피던스 | 대략. 22Ω | |||
내 진동 (전원이 꺼진 경우) * 3 | 3 개의 축 방향 각각에서 147m / s 2 (각각 75 분), 10Hz ~ 150Hz 스위핑의 10 사이클 | |||
내 충격성 (전원이 꺼진 경우) * 3 | 3 축 각각에 대해 각 방향으로 1470m / s 2 , ± X, Y 및 Z 방향 각각에 대해 3 회, 사인 반파, 펄스 지속 시간 6ms | |||
작동 온도 범위 | 0 ~ +40 ° C | |||
보관 온도 범위 | -10 ~ +55 ° C | |||
케이블 길이 | 대략. 1.9m | |||
무게 (케이블, 커넥터 포함) | 대략. 250g | 대략. 310 g | 대략. 250g | 대략. 310 g |
부속품 | 취급 설명서, 스패너 |
*1. Ono Sokki의 게이지 카운터와 함께 사용하는 경우. 괄호 () 안의 값은 DG-4140 / DG-4190 / DG-5100 / DG-3000과 함께 사용되는 최대 스핀들 속도입니다.
* 2. 부착물이 위쪽을 향하면 완전히 돌아 오지 않을 수 있습니다.
*3. 위의 내 진동 / 충격 저항 값은 측정 작업 중 보장되지 않습니다.
• 분리되거나 수정 된 신호 케이블은 CE 마킹에 적용되지 않습니다.
참고 : New GS 시리즈를 설치하기 전에 부착 부분 (재료, 접지 등)을 확인하십시오. 접지 되지 않은 금속 부분에 New GS 시리즈를 설치하면 카운터 측 섀시와 센서 측 섀시 사이에 발생할 수 있는 전위차로 인해 퓨즈가 끊어 지거나 케이블이 손상 될 수 있습니다.
사용후기가 없습니다.
상품문의가 없습니다.
- AS 및 상품문의 안내는 하단 판매자 정보의 연락처 및 이메일로 문의하시기 바랍니다.
모델명 | 길이 | 센서측 | 외형 치수 | 카운터 측 | |
---|---|---|---|---|---|
신호 연장 케이블 | AA-8801 | 5m | BS / GS 시리즈 선형 게이지 센서 |
케이블 D5-UL : UL 표준 준수 | DG 시리즈 게이지 카운터 |
AA-8802 | 10m | ||||
AA-8803 | 20m | ||||
AA-8804 | 30m | ||||
굽힘 방지 신호 연장 케이블 * 1 | AA-8811 | 5m | BS / GS 시리즈 선형 게이지 센서 | 센서에서 케이블 연장 : 최대 30m. | DG 시리즈 디지털 게이지 카운터 |
AA-8812 | 10m | ||||
AA-8813 | 20m | ||||
AA-8814 | 30m | ||||
변환 케이블 | AA-8901 | 5m | GS-3813B GS-3830B | DG-5100 | |
AA-8902 | 10m | ||||
AA-8903 | 20m | ||||
AA-8904 | 30m | ||||
신호 연장 케이블 | AA-8910 | 0.2m | BS / GS 시리즈 선형 게이지 센서 (GS-3800B 시리즈 제외) | DG-5100 | |
BCD 케이블 | AA-8101 | 3m | DG-4320 / 4340 게이지 카운터 |
| DA-4130 DA 변환기 |
AA-8103 | 3m | DG-2310 4320/4340 게이지 카운터 | RQ-1410 | ||
AA-8107 | 3m | DG-2310 4320/4340 게이지 카운터 |
| - | |
AA-8110 | 3m | DG-5100 디지털 게이지 카운터 | |||
전원 케이블 | AX-2050N | 3m | DG-4320 / 4340 / 5100 게이지 카운터 DA-4130 |
| - |
RS-232C 케이블 | AX-5022 | 2m | DG-2310 게이지 카운터 | PC | |
신호 케이블 | MX-7105 | 5m | DG-0010 출력 신호 변환 상자 |
| 오픈 콜렉터 출력
|
MX-7110 | 10m | ||||
MX-7115 | 15m | ||||
MX-7120 | 20m | ||||
5m 연장 (25m ~ 30m) | |||||
신호 케이블 | 30m에서 1200m | DG-0020 출력 신호 변환 상자 | 라인 드라이버 출력 |
* 1 : 0 ° C 이하의 환경에서 케이블을 사용 / 보관하지 마십시오. (함께 사용하는 센서의 보관 온도가 -10 ℃ 이상이더라도)
* 2 : DX30A-36P는 압착 형 커넥터입니다. 배선에는 압착 용 공구가 필요합니다.
납땜 형 커넥터 (DX40-36P, DX36CV1)는 커넥터를 구입할 때 권장됩니다.
