모델명 | 길이 | 연결 소스(케이블) | 외관 | 카운터 | |
---|---|---|---|---|---|
릴레이 케이블(케이블 카운터) | |||||
MX-603 시리즈 | 0.3 m | MX-000 시리즈 케이블 MX-100 MX-200 MX-300 **** | * TM-5100의 입력 및 출력 부분은 단자대 소켓입니다. 연결하려면 압착 단자를 개방형 기계로 처리해야 합니다. | TM-5100, TM-2100 시리즈, TM-3100 시리즈, TM-4100시리즈 PA-150,FV-1500 | |
MX-6031 시리즈 | 0.3 m | MX-000 시리즈 케이블 MX-100 MX-200 MX-300 **** | TM-4200 시리즈 TM-4300 시리즈 TM-4400 시리즈 |
모델명 | 길이 | 소스(카운터) | 외관 | 에 연결됨 | |
---|---|---|---|---|---|
BCD 케이블 | |||||
AA-8207 시리즈 | 3 m | TM-3120 TM-4100 시리즈 | - | ||
전원 케이블 | |||||

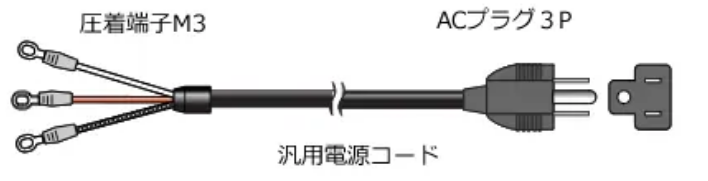

AX-2050N | 3m | TM-3100 시리즈 TM-4100 시리즈 TM-4200 시리즈 TM-4300 시리즈 TM-4400 시리즈 | ※ AC100V 전기 용품 안전법 대응 (일본 한정) | - | |
이더넷 케이블 | |||||

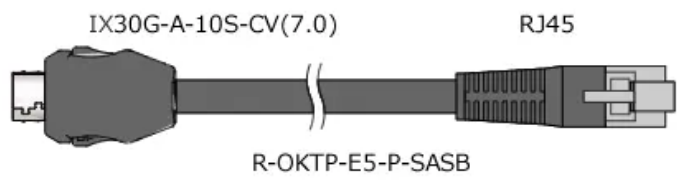

AX-6103 | 3m | TM-4100 시리즈 TM-4200 시리즈 TM-4300 시리즈 TM-4400 시리즈 | - | ||
AX-6105 | 5m | ||||
RS-232C 케이블 | |||||
PE3532908 (PS-D10502) | 2m | TM-3100 시리즈 TM-4100 시리즈 TM-4200 시리즈 TM-4300 시리즈 TM-4400 시리즈 | - |
모델명 | 길이 | 센서측 | 외형 치수 | 카운터 측 | |
---|---|---|---|---|---|
신호 연장 케이블 | AA-8801 | 5m | BS / GS 시리즈 선형 게이지 센서 |
센서에서 케이블 연장 : 최대 30m. | DG 시리즈 게이지 카운터 |
AA-8802 | 10m | ||||
AA-8803 | 20m | ||||
AA-8804 | 30m | ||||

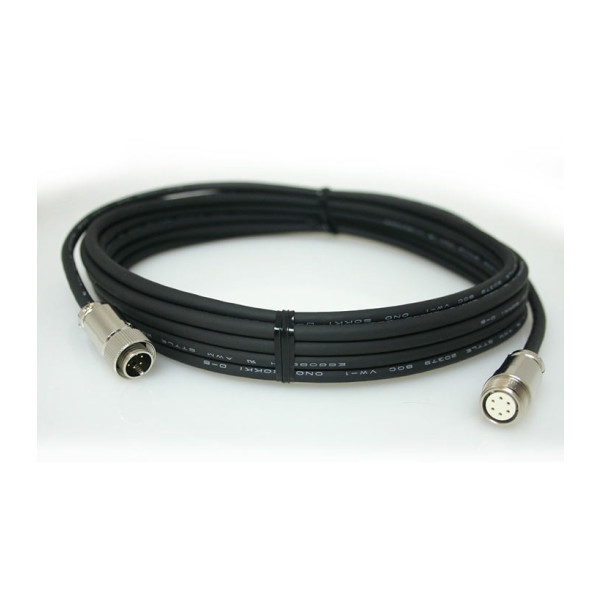

굽힘 방지 신호 연장 케이블 * 1 | AA-8811 | 5m | BS / GS 시리즈 선형 게이지 센서 | 센서에서 케이블 연장 : 최대 30m. | DG 시리즈 디지털 게이지 카운터 |
AA-8812 | 10m | ||||
AA-8813 | 20m | ||||
AA-8814 | 30m | ||||
변환 케이블 | AA-8901 | 5m | GS-3813B GS-3830B | DG-5100 | |
AA-8902 | 10m | ||||
AA-8903 | 20m | ||||
AA-8904 | 30m | ||||
Conversion cable | AA-8910 | 0.2m | BS / GS 시리즈 선형 게이지 센서 (GS-3800B 시리즈 제외) | DG-5100 | |
BCD 케이블 | AA-8101 | 3m | DG-4320 / 4340 게이지 카운터 |
| DA-4130 DA 변환기 |
AA-8103 | 3m | DG-2310 4320/4340 게이지 카운터 |
| RQ-1410 | |
AA-8107 | 3m | DG-2310 4320/4340 게이지 카운터 |
| - | |
AA-8110 | 3m | DG-5100 디지털 게이지 카운터 | |||
전원 케이블 | AX-2050N | 3m | DG-4320 / 4340 / 5100 게이지 카운터 DA-4130 |
| - |
RS-232C 케이블 | AX-5022 | 2m | DG-2310 게이지 카운터 | PC | |
신호 케이블 | MX-7105 | 5m | DG-0010 출력 신호 변환 상자 |
| 오픈 콜렉터 출력
|
MX-7110 | 10m | ||||
MX-7115 | 15m | ||||
MX-7120 | 20m | ||||
5m 연장 (25m ~ 30m) | |||||
신호 케이블 | 30m에서 1200m | DG-0020 출력 신호 변환 상자 | 라인 드라이버 출력 |
* 1 : 0 ° C 이하의 환경에서 케이블을 사용 / 보관하지 마십시오. (함께 사용하는 센서의 보관 온도가 -10 ℃ 이상이더라도)
* 2 : DX30A-36P는 압착 형 커넥터입니다. 배선에는 압착 용 공구가 필요합니다.
납땜 형 커넥터 (DX40-36P, DX36CV1)는 커넥터를 구입할 때 권장됩니다.

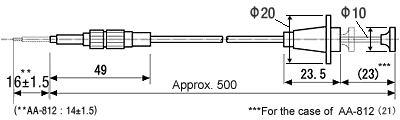

Mechanical release
적용 가능한 게이지 센서 | 모델명 | |
---|---|---|
GS-251 / GS-251W | AA-812 | |
GS-201, GS-102 HS-3412 / 3425 DG-525H / 825 / 925 * | AA-813 |
* AA-972 릴리스 리프터와 함께 사용하십시오.
적용 가능한 게이지 센서 | 모델명 | |
---|---|---|
GS-201, GS-102, BS-102 / 112 DG-525H / 825 / 925 * | AA-816 |
* AA-972 릴리스 리프터와 함께 사용하십시오.
적용 가능한 게이지 센서 | 모델명 | |
---|---|---|
모든 모델 (BS 시리즈 및 방수 형 제외) | AA-969 |
적용 가능한 Gaige 센서 | 모델명 | |
---|---|---|

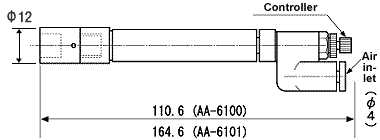

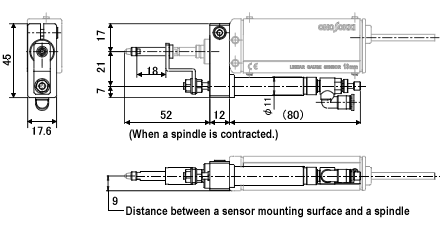

GS-1513A /GS-1613A / GS-4513 /GS-4613 / GS-6513/GS-6613 | AA-6100 | <Air pipng 도면>
|
GS-1530A /GS-1630A / GS-4530 /GS-4630 / GS-6530/GS-6630 | AA-6101 | |
GS-1713 /GS-1813 / GS-6713 /GS-6813/ GS-4713/GS-4813/GS-3813 | AA-6102 * 2 * 3 | |
GS-1730 / GS-1830 / GS-6730 / GS-6830 / GS-4730/ GS-4830 / GS-3830 | AA-6103 * 2 * 3 |
* 1 에어 리프터 (AA-6100 / 6101) : 보호 등급 IP64, IP64G에는 적용되지 않습니다.
* 2 확장 스핀들에는 AA-3102 / 3103 에어 리프터가 필요합니다. 전체 길이는 l22mm / 37mm 길어집니다.

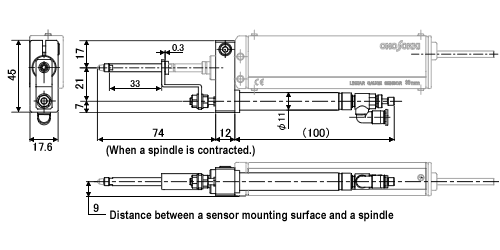

* 3 ON / OFF 작동을위한 공기 배관 및 전자 밸브에 필요합니다. 센서 장착면과 스핀들 센서 (9mm) 사이의 거리는 변경되지 않습니다.
연장 길이 | 모델명 | |
---|---|---|
30mm | AA-844 | 재질 : SUS303 직경 : φ3.8mm 나사부 : M2.5 |
50mm | AA-845 | 재질 : SUS303 직경 : φ3.8mm 나사부 : M2.5 |
AA-0200 | AA-0210 | AA-0220 * 1 | AA-0230 | AA-0240 |
---|---|---|---|---|
끝의 재질 : 강구 | 자료 : SKS3 | 자료 : SKS3 | 자료 : SKS3 | 자료 : SKS3 |
AA-0250 | AA-0260 | AA-827 * 2 | AA-828 * 2 | AA-0310 |
자료 : SKS3 | 자료 : SKS3 | 자료 : SUj2 | 자료 : SUj2 | 끝의 재질 : 강구 |
AA-0320 | AA-921 | AA- 0330 | AA-0400 | |
자료 : SKS3 | 자료 : SKS3 | 팁에서 볼의 재질 : 초경 | 팁의 볼 재질 : 루비 |
*1 | 측정 분해능이 1 / 1000mm (1μm) 인 게이지 센서에 AA-0220 / 0240 / 0250과 같은 평평한 측정 팁을 장착 할 때 측정 스탠드 표면과 일치하도록 평행도를 조정합니다. 필수입니다. 이 경우 측정 팁과 게이지 스탠드를 한 쌍으로 구입해야합니다. * 당사에서 병렬화 조정 후 정확도 : 약. 10µm |
* 2 | 측정 분해능이 1 / 1000mm (1μm) 인 게이지 센서에 AA-827 / 828 등과 같은 롤러 측정 팁을 장착하면 사양에 명시된 정확도를 얻을 수 없습니다. AA-827 / 828은 베어링을 사용하지만 틈새를 제거 할 수 없어 약 10µm의 오차가 발생할 수 있습니다. |
적용 가능한 게이지 센서 | 모델명 | |
---|---|---|
GS-102 /GS-251 /GS-503 /GS-1000 | AA-829 | 자료 : C36002 |
적용 가능한 게이지 센서 | 모델명 | L1 (mm) | collar의 외경 (φmm) | 고무의 외경 (φ mm) | Stem diameter (φ mm) | Material *3 |
---|---|---|---|---|---|---|
GS-1000 | AA-841 *1 | 40.5 | 22 | 24 | 15 | CR |
GS-102/GS-251 DG-825/GS-925 | AA-843 *1 | 10.5 | 16 | 15 | 8 | NBR |
GS-503 KG-850 | AA-854 *1 | 10.5 | 17 | 15 | 10 | CR |
BS-102/102W/ 112/112W | AA-973 *1 | - | - | 8 | 8 | EPM |
GS-5011 | AA-975 *2 | 8.5 | - | 16 | 20 | NBR |
GS-1513A/GS-1613A/ GS-6513/GS-6613 | AA-4100 | - | - | 8 | 8 | Si |
GS-1530A/GS-1630A/ GS-6530/GS-6630 | AA-4101 | - | - | 8 | 8 | Si |
GS-4513/GS-4613/ GS-4530/GS-4630 *4 | *5 | - | - | 10 | 10 | Si |
GS-1713/GS-1813/ GS-6713/GS-6613 | AA-4102 | - | - | 8 | 15 | Si |
GS-1730/GS-1830/ GS-6730/GS-6830 | AA-4103 | - | - | 8 | 15 | Si |
GS-4713/GS-4813/ GS-3813 | AA-4104 | - | - | 8 | 15 | HNBR |
GS-4730/GS-4830/ GS-3830 | AA-4105 | - | - | 8 | 15 | HNBR |

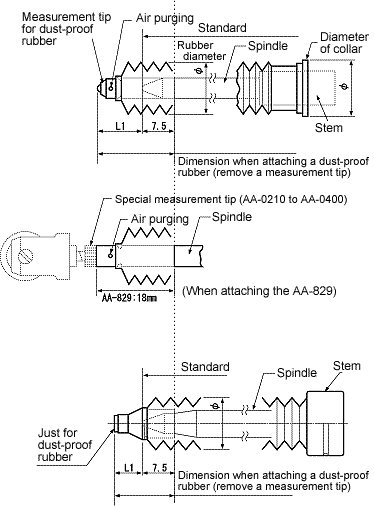

*1 | 방진 고무 측정 팁을 표준으로 제공. (외형 치수는 다음 도면을 참조하십시오.) |
* 2 | 방진 고 무용 조인트를 표준으로 제공. (외형 치수는 위 그림과 다음 그림을 참조하십시오.) |
*3 | CR : 클로로프렌 고무, NBR : 니트릴 고무, EPM : 에틸렌-프로필렌 고무, Si : 실리콘 고무, HNBR : 수소화 니트릴 고무 |
* 4 | GS-4500 / 4600 시리즈 용 방진 고무 (재질 : 불소 고무)는 주문 제작됩니다. (교체의 경우 제품을 반품하십시오.) |
* 5 | Ono Sokki에서 설치가 필요합니다. (배송비는 별도 청구될 수 있습니다.) |
■
AA-841 / 843 / 854/973 | BS 시리즈 용 방진 고무 측정 팁 GS-102 / 251 / 503 / 1000 포함 | |

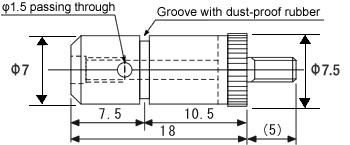

■ AA-829 | GS-102 / 251 / 503 / 1000 용 측정 팁 어댑터 AA-829 측정 팁 어댑터는 특수 측정 팁과 방진 고무를 함께 사용할 때 필요합니다. | |
■ AA-975 | GS-5011 용 방진 고 무용 조인트 포함 특수 측정 팁과 함께 사용할 경우 AA-975 (방진 고 무용 조인트)를 직접 부착하십시오. 특수 측정 팁용 조인트는 필요하지 않습니다. |
적용 가능한 게이지 센서 | 모델명 | |
---|---|---|
GS-1000 | AA-855 | |
GS-5050 /GS-5051 /GS-5100 /GS-5101 | AA-8560 | |
GS-102 /GS-251 /GS-251W | AA-968 (플랫 백) | |
GS-1513A /GS-1530A /GS-1613A /GS-1630A GS-4513 /GS-4530 /GS-4613 /GS-4630 GS-6513 /GS-6613 /GS-6530 /GS- 6630 | AA-3300 | |
GS-1513A / 1530A / 1613A / 1630A GS-4513 / 4530 / 4613 / 4630 GS-6513 / 6613 / 6530 / 6630 GS-1713 / 1730 / 1813 / 1830 GS-3813 / 3830 / 4713 / 4730 GS-4813 / 4830 / 6713 / 6730 GS-6813 / 6830 | AA-3310 |
게이지 스탠드의 모델명 | ST-022 | ST-0230 | ST-044B | |
---|---|---|---|---|
적용 가능한 게이지 | 게이지 센서 | BS-1210 * 1 BS-1310 * 1 GS-7710A * 1 GS-7710NA * 1 | GS-1713A / GS-1730A GS-1813A / GS-1830A GS-3813B / GS-3830B GS-4713A / GS-4730A GS-4813A / GS-4830A GS-6713A / GS-6730A GS-6813A / GS-6830A | GS-5050A / GS-5100A GS-5051A / GS-5101A |
참고 | 줄기 D. Φ 8mm 스트로크 10mm | 스템 D. Φ 15mm 스트로크 13 / 30mm | 스템 D. Φ 15mm 스트로크 50 / 100mm | |
테이블 치수 (mm) | 80 × 85 | 105 × 105 | ||
장착 구멍의 직경 | Φ8 ~ 10 | Φ15 | Φ15에서 20 | |
테이블 재료 | 세라믹 (홈 포함) | |||
측정면의 평탄도 | 1µm | |||
측정 표면의 거칠기 | 0.4 S 랩핑 마감 | |||
베이스 스탠드 (Width × Depth mm) | 100 × 160 | 130 × 200 | ||
측정 가능 깊이 (mm) | 약. 59 | 약. 60 | 약. 73.5 | |
측정 가능 높이 (mm) | 약. 115 | 약. 210 | ||
무게 | 4.1kg | 4.2kg | 7.5kg |
*1 | ST-0230 및 ST-044B에는 Φ8 스템 직경의 게이지 센서와의 조합에 따라 스탠드 부시 AA-891이 필요합니다. |

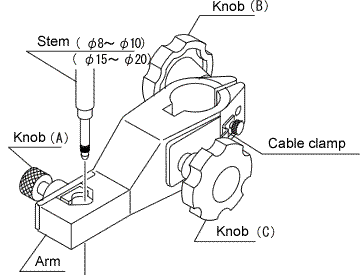

노브 (A) : 게이지 센서에서 부착 및 제거 용
노브 (B) 및 (C) : 스탠드 (샤프트)의 수직 조정

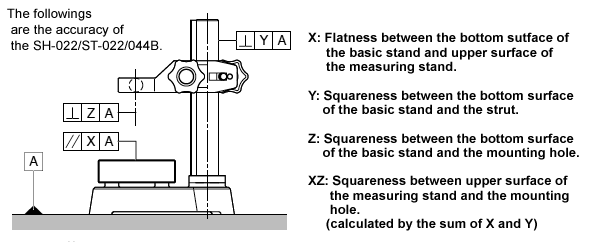

SH-022와 ST-022의 외형 치수는 동일하지만 직각 도와 평행도의 정확도는 다릅니다.
측정 분해능이 0.05µm / 1µm 인 게이지에 AA-0220 / 0240 / 0250 / 921과 같은 평평한 측정 팁을 부착하는 경우 측정 스탠드 표면과 일치하도록 평행도를 조정해야합니다. 이 경우 측정 팁과 스탠드를 한 쌍으로 구입해야합니다 (추가 비용 필요). 병렬화의 정확도는 10µm 이하입니다.
모델명 | 상품명 | 목적 |
---|---|---|
DG-0420 | 단자대 커버 | DG-4240 / 4280 |
R03-PB6M | 게이지 센서 신호용 커넥터 | - |
57-30360 | 36 코어 커넥터 (BCD 신호 케이블 용) | RQ-1410 |
DX40-36P | 케이블 용 36 코어 커넥터, BCD 신호용, 납땜 용 (DX36CV1 필요) | DG-4120 / 4140 / 4240 / 4280 |
DX36CV1 | DX36CV1 용 플러그 커버 | DX40-36P |
TA2096 | AC 전원용 어댑터 (케이블 : 약 1.8m) 입력 : AC 100V, 출력 : DC 9V / 300mA | DG-525H / 825 / 925 |
AA-5100 | 감열 기록지 (10 롤 / 팩) | RQ-1410 |
