482C16 | 4채널, ICP® 가속도계 증폭기 출력 ±10V, RS-232 요약정보 및 구매

입력: ICP 가속도계,Voltage /출력 : ±10V incremental gain x0.1 to x200, RS-232

추천하기
판매가격 전화문의
제조사 PCB
원산지 USA
모델 482C16

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명


    482C16 | 4채널, ICP® 가속도계 증폭기:출력 ±10V , RS-232




    4채널, 라인 전원, ICP® 센서 신호 조건, incremental gain x0.1 to x200, RS-232

    • Frequency Range: (-5%)0.05 to 50000 Hz
    • DC Power: +9 to +18 VDC

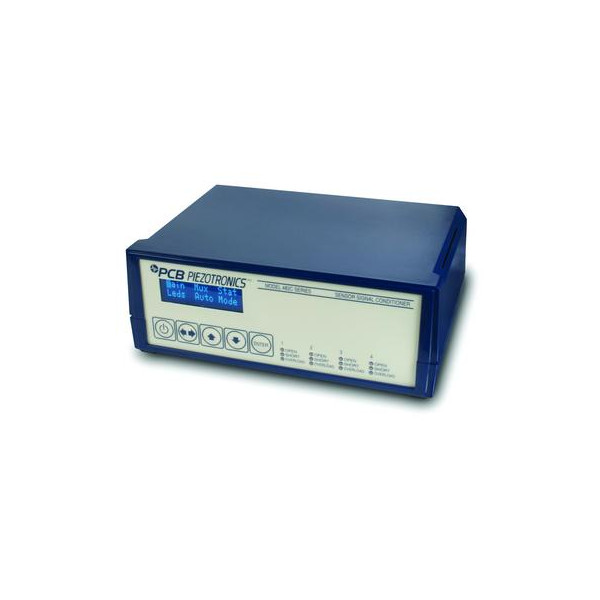

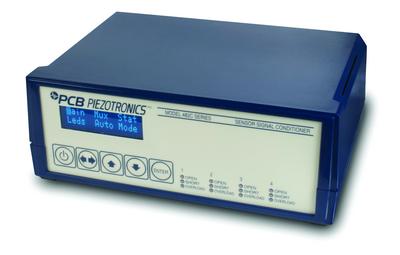

    모델 482C16은 측정 신호를 판독 또는 기록 장치에 인터페이스하도록 설계된 4채널, 벤치탑 신호 처리기입니다.
    이 장치는 최대 20mA의 정전류 여자를 제공하여 ICP® 센서 및 인라인 충전 변환기에 전력을 공급합니다.

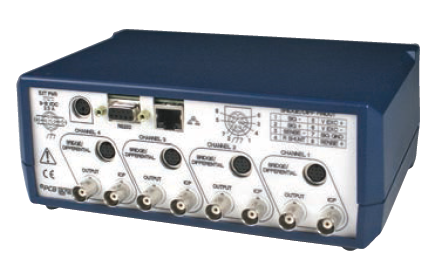

    기타 기능으로는 증분 게인, 전면 패널 키패드 및 디스플레이, BNC 잭 입력 및 출력, 컴퓨터 제어용 RS-232 포트가 있습니다.

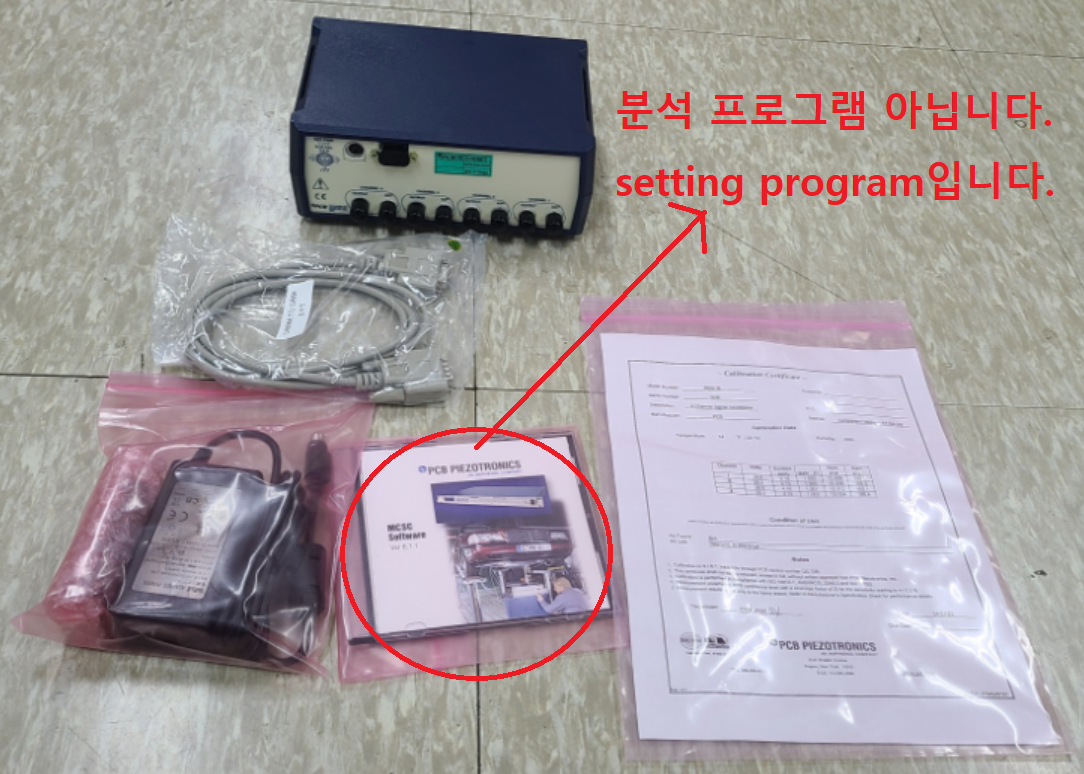

    함께 제공되는 PC프로그램은 분석용 아니고 setting용 으로만 사용해야 합니다.
    분석을 위해서는 별도의 프로그램이 있어야 합니다.

    참고: 장치 ID 변경은 이더넷 또는 RS-232 통신 옵션이 설치되어 있고 둘 이상의 장치와 통신하는 경우에만 필요합니다.
    이 경우 네트워크의 모든 장치는 고유한 ID를 가져야 합니다.
    모델 482C16에는 RS-232 포트가 포함되어 있습니다.


    ENGLISH:SI:
    PERFORMANCE
    Channels44
    Sensor Input Type(s)ICP®, VoltageICP®, Voltage
    Voltage Gainx0.1 to x200x0.1 to x200
    Accuracy (Gain, x0.1 to x0.4)±5 %±5 %
    Accuracy (Gain, x0.5 to x200)±1 %±1 %
    Output Range (Minimum)±10 V±10 V
    Frequency Range (-5 %) (x100 to x200 Gain)0.05 to 50000 Hz0.05 to 50000 Hz
    Frequency Range (-5 %) (x0.1 to x99.9 Gain)0.05 to 100000 Hz0.05 to 100000 Hz
    Phase Response (at 1 kHz)±1 °±1 °
    Cross Talk (maximum)-72 dB-72 dB
    Fault/Bias Monitor/Meter (LED)Open/Short/OverloadOpen/Short/Overload
    CONTROL INTERFACE
    Digital Control InterfaceRS-232RS-232
    Human InterfaceKeypadKeypad
    Display2 rows, 16 columns2 rows, 16 columns
    Digital Control: Data Rate19200 bps19200 bps
    Digital Control: Start, Data, Stop, Parity1, 8, 1, No1, 8, 1, No
    Digital Control: HandshakingRTS/CTSRTS/CTS
    Digital Control: Cable Length (Maximum)50 ft15.2 m
    ENVIRONMENTAL
    Temperature Range (Operating)+32 to +120 °F0 to +50 °C
    ELECTRICAL
    Power Required (for supplied AC power adaptor)AC PowerAC Power
    Power Required (direct input to unit)DC PowerDC Power
    AC Power (50 to 60 Hz)100 to 240 VAC100 to 240 VAC
    AC Power≤1.6 Amps≤1.6 Amps
    DC Power+9 to +18 VDC+9 to +18 VDC
    DC Power≤2.5 Amps≤2.5 Amps
    Excitation Voltage (To Sensor)≥+24 VDC≥+24 VDC
    DC Offset≤50 mV≤50 mV
    Constant Current Excitation (To Sensor)0 to 20 mA0 to 20 mA[2]
    Output Impedance≤50 Ohm≤50 Ohm
    Broadband Electrical Noise (1 to 10000 Hz) (Gain x1)50 µV rms50 µV rms[1]
    Spectral Noise (1 Hz ) (Gain x1)8.0 µV/√Hz8.0 µV/√Hz[1]
    Spectral Noise (10 Hz ) (Gain x1)1.5 µV/√Hz1.5 µV/√Hz[1]
    Spectral Noise (100 Hz ) (Gain x1)1.0 µV/√Hz1.0 µV/√Hz[1]
    Spectral Noise (1 kHz ) (Gain x1)1.0 µV/√Hz1.0 µV/√Hz[1]
    Spectral Noise (10 kHz ) (Gain x1)1.0 µV/√Hz1.0 µV/√Hz[1]
    Broadband Electrical Noise (1 to 10000 Hz) (Gain x10)75 µV rms75 µV rms[1]
    Spectral Noise (1 Hz ) (Gain x10)20 µV/√Hz20 µV/√Hz[1]
    Spectral Noise (10 Hz ) (Gain x10)1.5 µV/√Hz1.5 µV/√Hz[1]
    Spectral Noise (100 Hz ) (Gain x10)1.0 µV/√Hz1.0 µV/√Hz[1]
    Spectral Noise (1 kHz ) (Gain x10)1.0 µV/√Hz1.0 µV/√Hz[1]
    Spectral Noise (10 kHz ) (Gain x10)1.0 µV/√Hz1.0 µV/√Hz[1]
    Broadband Electrical Noise (1 to 10000 Hz) (Gain x100)350 µV rms350 µV rms[1]
    Spectral Noise (1 Hz ) (Gain x100)100.0 µV/√Hz100.0 µV/√Hz[1]
    Spectral Noise (10 Hz ) (Gain x100)10.0 µV/√Hz10.0 µV/√Hz[1]
    Spectral Noise (100 Hz ) (Gain x100)8.0 µV/√Hz8.0 µV/√Hz[1]
    Spectral Noise (1 kHz ) (Gain x100)6.0 µV/√Hz6.0 µV/√Hz[1]
    Spectral Noise (10 kHz ) (Gain x100)6.0 µV/√Hz6.0 µV/√Hz[1]
    Overload Threshold (±0.2 Vpk)+10 Vpk+10 Vpk
    PHYSICAL
    Electrical Connector (ICP® Sensor Input)BNC JackBNC Jack
    Electrical Connector (Output)BNC JackBNC Jack
    Electrical Connector (DC Power Input)6-socket mini DIN (female)6-socket mini DIN (female)
    Electrical Connector (RS-232 Digital Control)DB-9 ConnectorDB-9 Connector
    Size - Height3.2 in8.1 cm
    Size - Width8.0 in20 cm
    Size - Depth5.9 in15 cm
    Weight2.00 lb907 gm
    * All specifications are at room temperature unless otherwise specified
    .


    Optional

    Input Filter : 사용 가능한 필터 옵션에 대해서는 공장에 문의하십시오.
    Output Filter : 사용 가능한 필터 옵션에 대해서는 공장에 문의하십시오.



    사양 참고 사항

    [1] 전형적인.
    [2] 사용자 조정 가능, 공장 출하 시 4mA(± 1.0mA)로 설정됨. 하나의 컨트롤이 모든 채널을 조정합니다.
    [3] 자세한 내용은 PCB 적합성 선언 PS024를 참조하십시오.


    ACCESSORIES

    Supplied
    017AXX1
    100-7103-501
    488B14/NC범용 AC 전원 어댑터, 100-240VAC/50-60Hz 입력, 12VDC 출력, 6핀 미니 DIN(모델 482C16 ~ 482C64용), 라인 코드 없음
    		1
    EE751
