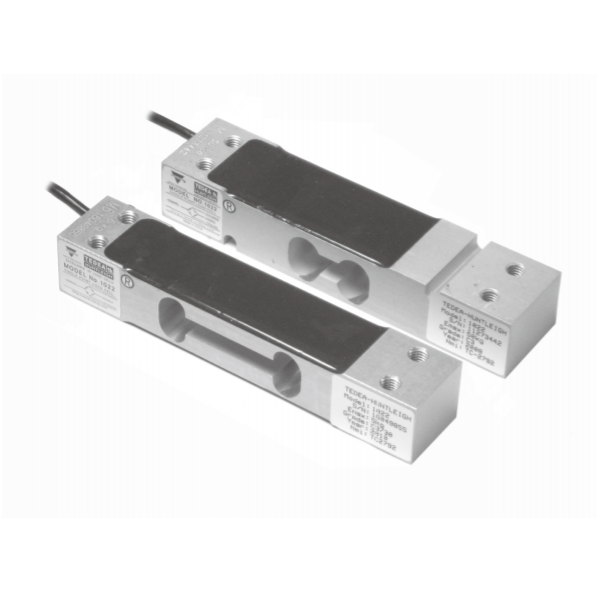

TEDEA 1022 Single point Loadcell
※ Vishay Tedia Huntleigh
| 단위 | 정격 용량 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N | 2.9 | 5.9 | 14.7 | 19.6 | 29.4 | 49 | 69.6 | 98 | 147 | 196 | 294 | 490 | 980 |
| kN | 1.47 | 1.96 | 2.45 | 2.94 | 4.9 | 7.35 | 9.8 | 19.6 | 49 | ||||
| 정격 용량 | 질량 (약) |
|---|---|
| 29.4N (3kgf) | 150g |
| 49N (5kgf) | 150g |
| 69.6N (7kgf) | 150g |
| 98N (10kgf) | 150g |
| 147N (15kgf) | 150g |
| 196N (20kgf) | 150g |
| 294N (30kgf) | 150g |
| 490N (50kgf) | 150g |
| 980N (100kgf) | 250g |
| 1.47kN (150kgf) | 250g |
| 1.96kN (200kgf) | 250g |
| 형식 | 1022 |
|---|---|
| 허용 과부하 | 150 % RC |
| 정격 출력 | 2mV / V ± 10 % |
| 제로 균형 | ± 10 % RO |
| 전체 오차 | ± 0.02 % RO |
| 최대인가 전압 | 15V DC / AC |
| 입력 단자 간 저항 | 415Ω ± 20Ω |
| 출력 단자 간 저항 | 350Ω ± 3Ω |
| 절연 저항 | 2000MΩ 이상 |
| 보상 온도 범위 | -10 ℃ ~ 40 ℃ |
| 허용 온도 범위 | -30 ℃ ~ 70 ℃ |
| 영점 온도 영향 | ± 0.0014 % RO / ℃ |
| 출력의 온도 영향 | ± 0.001 % load / ℃ |
| 케이블 | φ3,4 심 실드 3m 직결 첨단 장미 |
| 본체 재질 | 알루미늄 |
| 케이블 색상 | |
|---|---|
Green  | 인가 전압 (EXC) + |
Red  | 출력 신호 (SIG) + |
Black  | 인가 전압 (EXC) - |
White  | 출력 신호 (SIG) - |
| Shield | |
