ONO SOKKI AP-981 자전기방식 내산성 방수형 RPM 센서 요약정보 및 구매

초저속~고속 출력(1~20,000 RPM, 톱니 60개 사용 시)

판매가격 전화문의
제조사 ONO SOKKI
원산지 JAPAN
모델 ONO SOKKI AP-981 전자기방식 내산성 방수형 RPM 센서

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

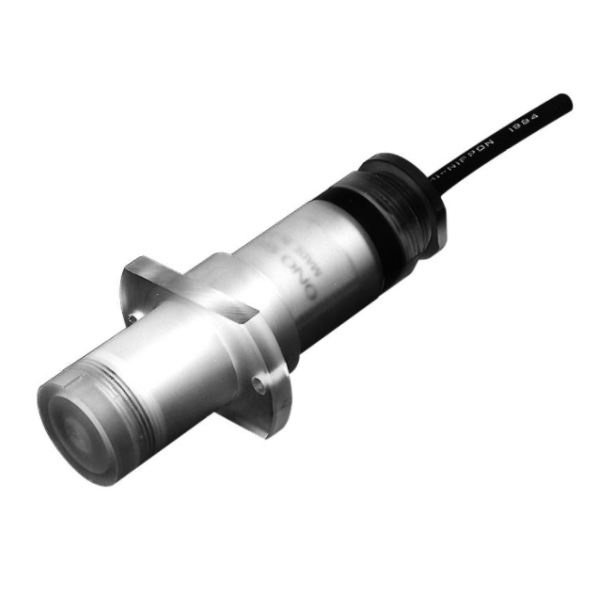

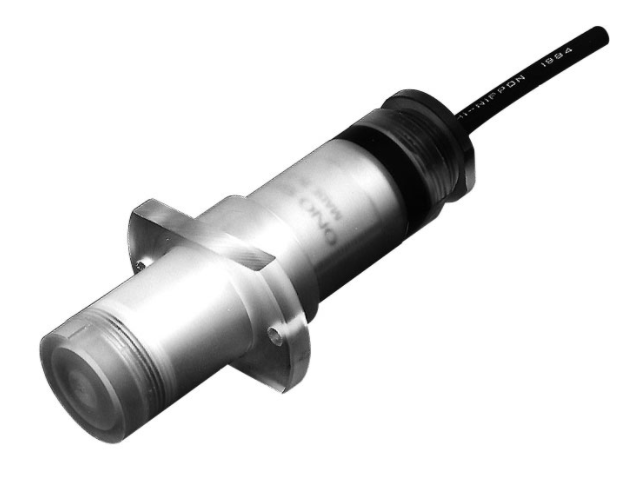

    ONO SOKKI AP-981 자전기방식 내산성 방수형 RPM 센서

    중저속 감지용




    AP-981은 저속에서 고속까지 회전(r/min) 측정에 적합한 홀 소자를 사용한 마그네트식 검출기입니다.

    마그네트형 검출기는 내부 홀소자, 영구자석, DC 증폭기, 전압조정기를 이용하여 자속에 반응하여 훨씬 낮은 속도에서 고속까지 구형파 형태를 유도할 수 있다.

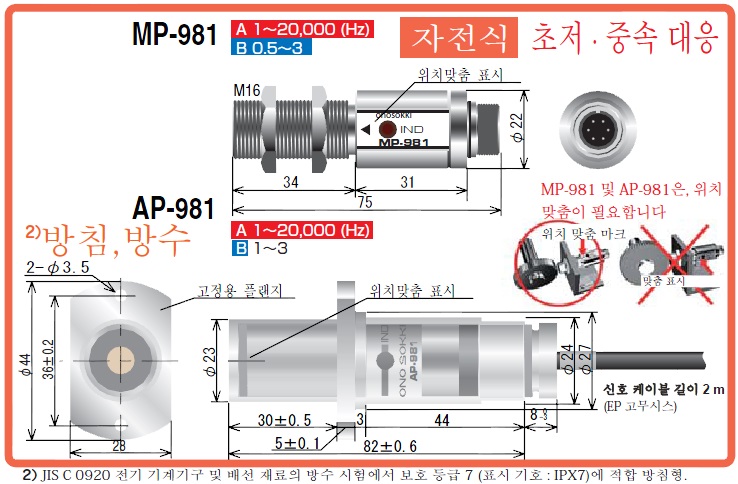

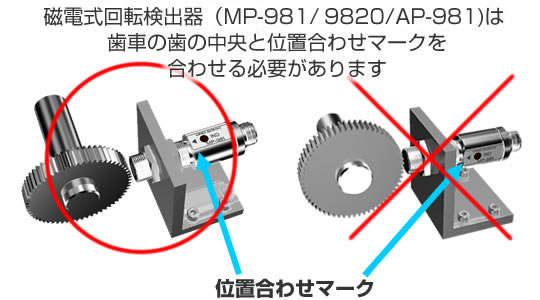

    또한, 검출기의 컴팩트한 디자인에도 불구하고 신호 표시기를 제공하여 동작 및 장착 위치 확인이 가능합니다.

    AP-981은 JIS C0920의 Class'에 부합하는 방수 및 내산형 입니다.

    • 기어에 가까이 가져가면 출력이 나옵니다.
    • 거의 0 r / min에서 감지
    • 초저속~고속 출력(1~20,000r/min, 톱니 60개 사용 시)
    • 컴팩트하고 가벼우며 장착이 용이

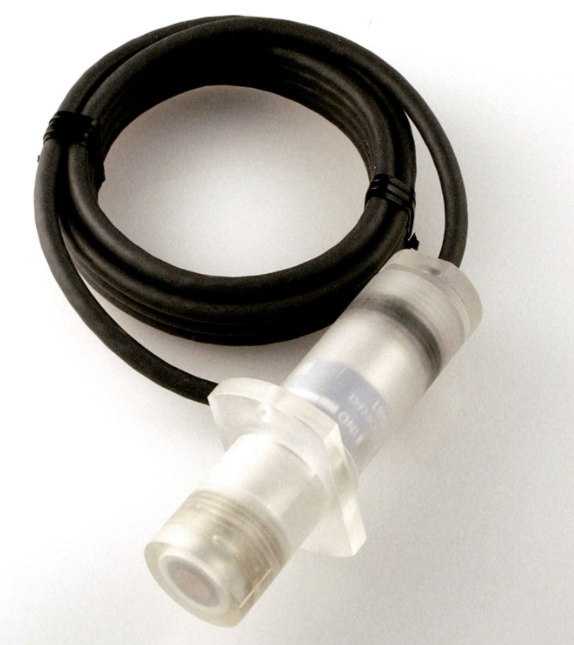

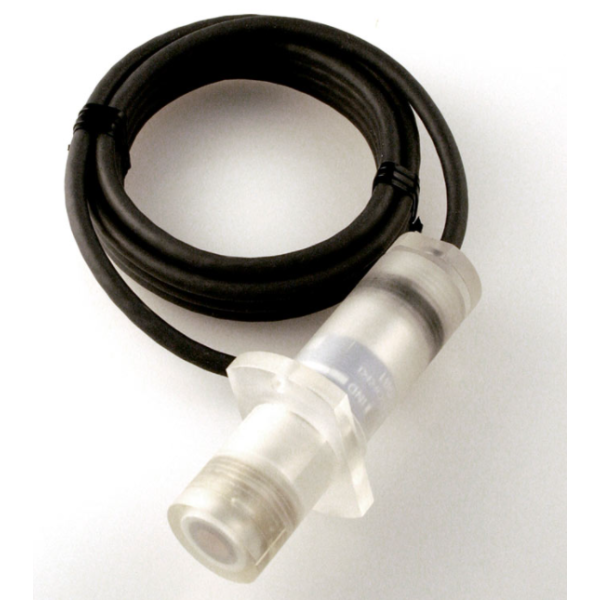

    • 1.9m 길이의 케이블이 부착된 내산성 방수형 모델

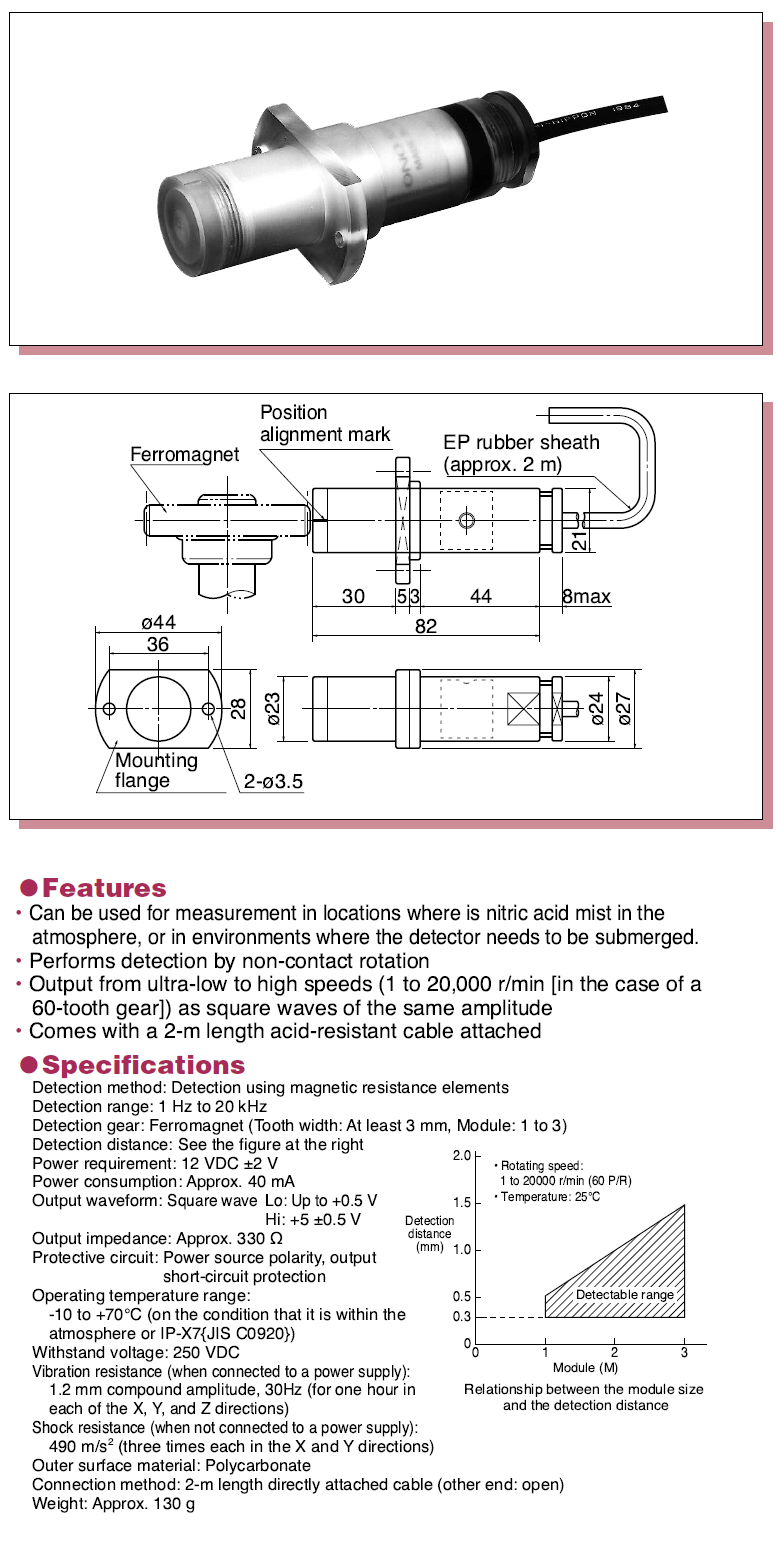

    AP-981

    검출 방법

    Hall element

    Water/acid proof
    provided
    측정 범위frequency
    1Hz ~ 20kHz
    혁명 *1 1~20,000r/min
    감지 기어재료강한 자기
    기준 치수0.5 ~ 3
    이 폭3mm 이상
    출력 파형구형파
    Hi : 5V±0.5V
    Lo : +0.5V 이하
    임피던스약 330Ω
    전원 공급 장치12±2VDC, 20mA
    작동 온도-10 to +70 °C
    -10 to +50 °C *2
    무게approx. 130 g


    *1: 기어 치의 P/R이 60P/R인 검출 기어의 경우
    *2: 질산 흄 농도가 10%인 경우


    명세서

    설명전자기 검출기
    호환되는 타코미터TM-2120 , TM-2130 , TM-2140 , TM-2110 , CT-6520B , TM-3100시리즈







    CAUTION

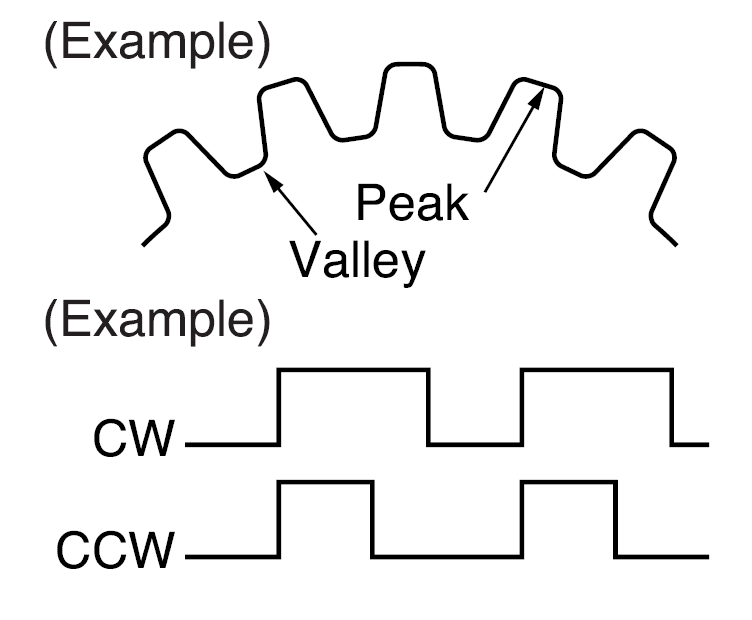

    TMP-981 및 AP-981은 회전 속도를 감지하도록 설계되었습니다. 이러한 검출기를 사용할 때는 다음 사항을 준수하십시오.(1) 초저속에서 고속(1~20,000r/min[60톱니 기어의 경우])까지 같은 진폭의 구형파로 출력하지만, 반드시 High 레벨을 의미하는 것은 아닙니다. 기어의 최고점에 있고 계곡에서 낮은 수준입니다. 따라서 여러 개의 검출기를 사용하여 동기 측정을 수행하는 경우 시작 위치가 동일하지 않을 수 있습니다.

    (2) 기어를 시계 방향으로 돌렸을 때 출력 되는 펄스 폭은 기어를 반시계 방향으로 돌렸을 때 출력되는 펄스 폭과 다를 수 있습니다.
