하이드라모션 XL7 인라인 공정용 점도계 > 과학계측기, 시험기

하이드라모션 XL7 인라인 공정용 점도계 요약정보 및 구매

정밀도 : 0.1cP / 온도 : 150°C / PRESSURE : 700BAR

판매가격 전화문의
제조사 Hydramotion
원산지 UK
모델 하이드라모션 XL7 인라인 공정용 점도계

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

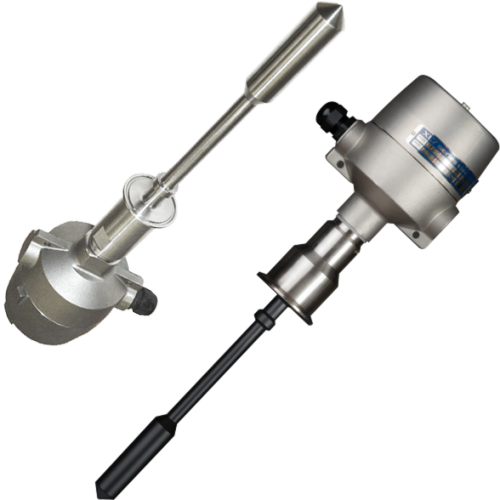

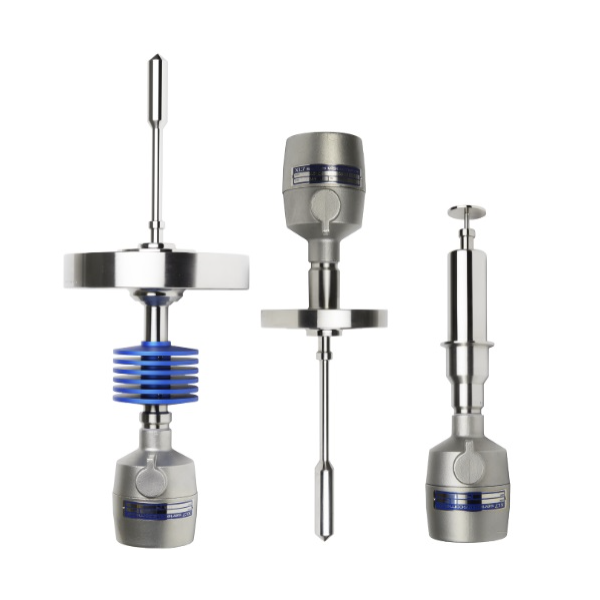

    하이드라모션 XL7

    인라인 공정용 점도계(주문제작 맞춤방식)






    범용 공정 점도계



    XL7.  IN LINE.  IN CONTROL






    점도계에 문제 없음

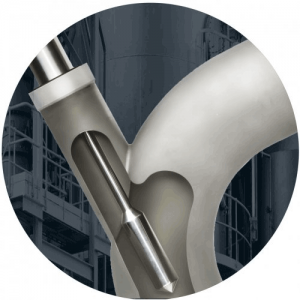

    표면 하중



    XL7은 '표면 로드'입니다. 모든 작업은 센서에서 바로 이루어집니다. 즉, 파이프나 탱크 크기, 흐름 또는 다른 기술에 영향을 주는 요소로 인해 문제가 발생하지 않습니다.

    그래서 어디서나 사용할 수 있습니다. 상상할 수 있는 가장 시끄럽고, 뜨겁고, 차갑고, 빠르고, 위생적이며, 공격적이거나, 위험하거나, 극한 환경입니다. 사실, 최적의 상태로 유지해야 하는 모든 유체에 적용가능.

    XL7은 점도의 미세한 변화까지도 감지할 수 있는 뛰어난 Sensitivity와 우수한 재현성을 통해 인라인 점도측정의 기준을 제공해 오고 있습니다. 이러한 이유로 엄격한 품질관리를 생명으로 하는 글로벌 기업들이 하이드라모션 점도계를 엄격한 공정관리의 표준으로 삼고 있습니다.

    초저점도(1cP 이하)에서 조고점도에 이르기까지 모방할 수 없는 하이드라모션의 기술력을 경험해 보십시오.


    모든 유체.
    모든 애플리케이션.



    광범위한 공정 피팅, 재료 및
    마감재로 모든 응용 분야에 적합한 XL7이 있습니다. 배관을 변경하지 않고 기존 플랜트에 직접 맞도록 설계되었습니다.

    설치 는 간단합니다. 라인에 맞게 전원을 연결하면 바로 사용할 수 있습니다.

    원치 않는 가동 중지 시간과 함께 교체하거나 서비스할 움직이는 부품이 없습니다.

    대신 유지 보수가 거의 필요하지 않으며 소유 비용이 매우 낮습니다.

    따라서 모든 관심은 우리가 아닌 귀하의 제품에 있습니다.



    핏에 맞게 제작되었습니다. 우리는 당신을 위해 디자인합니다.

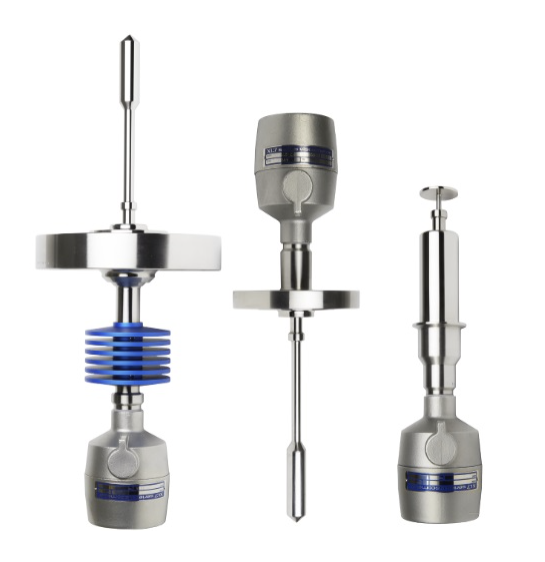

    모든 모양 및 크기



    우리는 표준 세상에 살고 있지 않습니다. 우리는 비정상적이거나 특별한 요구 사항을 충족하기 위해 정기적으로 점도계를 생산하며 이러한 목적을 위한 전담 부서인 Special Ops를 보유하고 있습니다. 그들은 특정 고객의 요구에 대한 비용 효율적인 솔루션을 찾습니다. 여기에는 (매우) 긴 리치 센서에서 작은 파이프 및 용기용 소형 점도계에 이르기까지 모든 것이 포함됩니다.

    기기는 또한 다양한 대체 재료 및 마감재로 공급될 수 있습니다. 선택은 당신의 것입니다.


    정확도가 우선인가? 정밀도가 우선인가?





    모든 센서와 계측기는 최고 수준의 정확도와 정밀도를 추구하게 됩니다. 하지만 인라인 점도계의 경우는 상황이 조금 다릅니다. 공정용 점도 측정치는 제조사, 원리, shear rate 등에 따라 그 값이 상이합니다.

    따라서, 정확도 보다는 정밀도(재현성, 반복성)가 생명입니다. 바로 이러한 이유로 하이드라모션 점도계가 꾸준한 선택을 받고 있는 것입니다.



    설치(Installation)


    •  XL7 점도계는 공정의 핵심에서 올바르게 작동하도록 설계되었습니다.
    •  파이프 / 탱크 크기에 영향을 받지 않거나 가스 또는 기포에 의해 영향을 받지 않습니다.
    •  설치 및 운영은 간단하며, 특별한 교육이나 기술이 필요하지 않습니다.

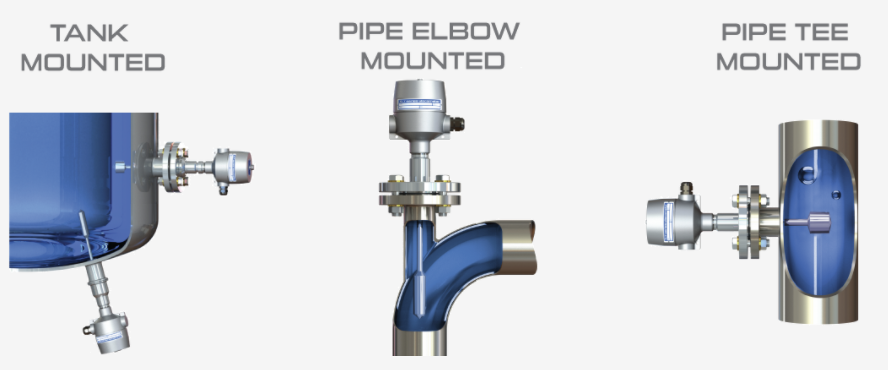

    ♦  모든 탱크 또는 파이프에 장착
    ♦  어떤 방향으로든 작동
    ♦  특별한 배관 없음
    ♦  펌프나 바이패스 배관 없음
    ♦  모든 프로세스 연결
    ♦  최대 1,000m의 케이블 길이
    ♦  현장 보정이 필요 없음
    ♦  간편한 설치 피팅

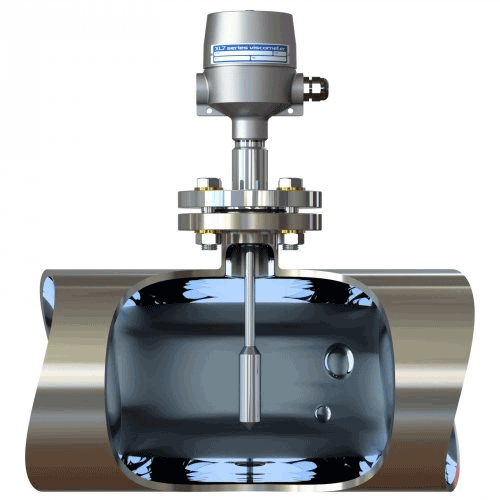

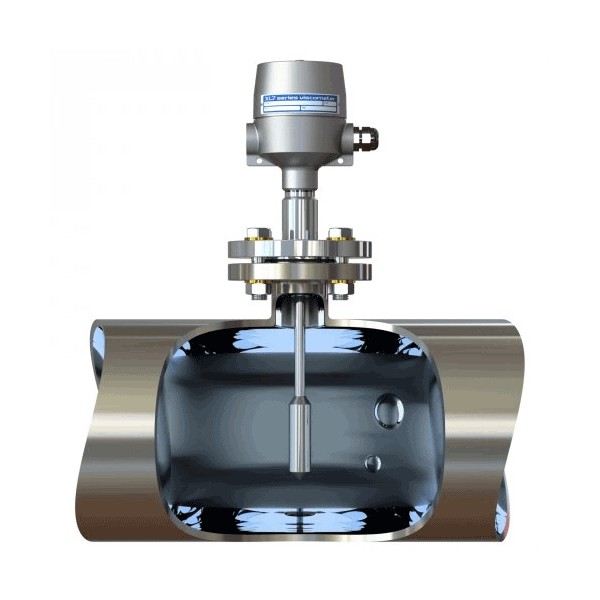

    ♣  Visometer 설치
      -  XL7 점도계는 어떤 방향으로도 장착할 수 있으며, 필요에 따라 공정 연결이 제공됩니다.
      -  센서는 표준 배관에 장착되므로 간단히 연결하면 점도를 측정할 수 있습니다.
      -  또한 완벽한 보정이 모든 조건에서 유지되므로 현장 재 보정 작업도 필요하지 않습니다.

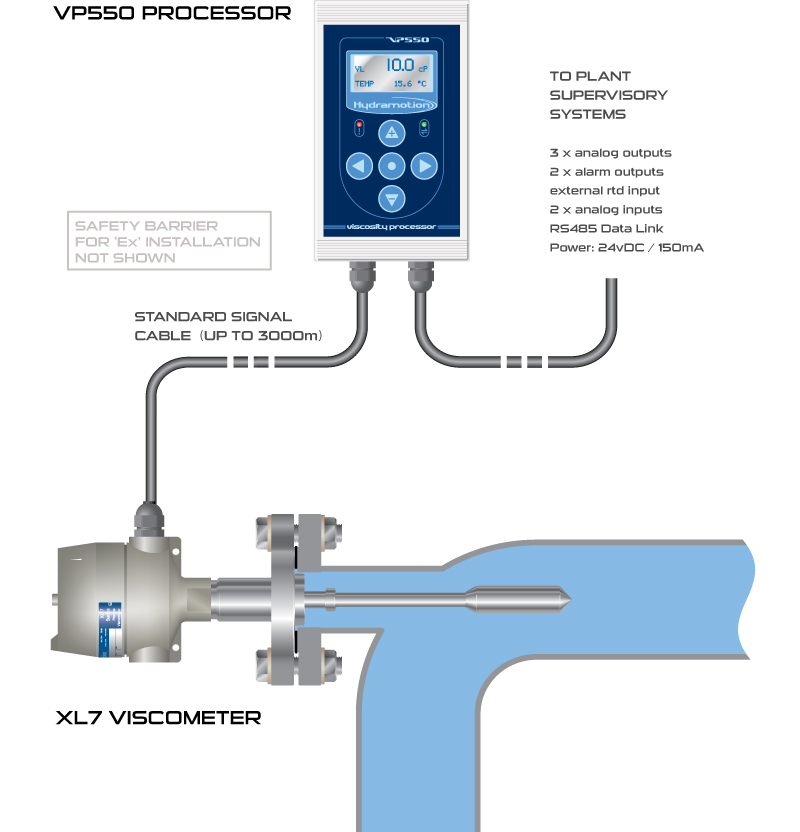

    XL7 연결




    VP550 프로세서 간단한 3 코어 케이블을 통해 XL7 점도계 접속 플랜트 조작을 모든 기능을 제공한다.

    센서와 프로세서는 최대 1000미터 떨어져 장착할 수 있습니다.

    아날로그 4 – 20mA 및 직렬 데이터 출력을 통해 점도 모니터링 및 제어를 위한 기록 및 감독 장비에 직접 연결할 수 있습니다.
    XL7 점도계는 자동 점도 제어 루프에서 중요한 요소로 자주 사용됩니다.


    위생


    ♣  위생 디자인
    위생 점도계는 위생 및 멸균 환경 또는 오염이 위험할 수 있는 환경에 필수적입니다.
    •  음식 산업
    •  생명 공학 및 제약 산업
    •  화장품
    •  페인트 및 코팅 시스템

    ♣  재료
    •  1935 / 2004 / EC를 준수합니다.
    •  최소한 모든 습식 부품은 316 (1.4401) 스테인리스 스틸로 제조됩니다.
    •  내 부식성 니켈 합금을 포함한 다른 재료는 선택 사항입니다.
    •  특수 코팅 (예 : 플루오로 중합체도 제공됩니다.)


    ♣  구성

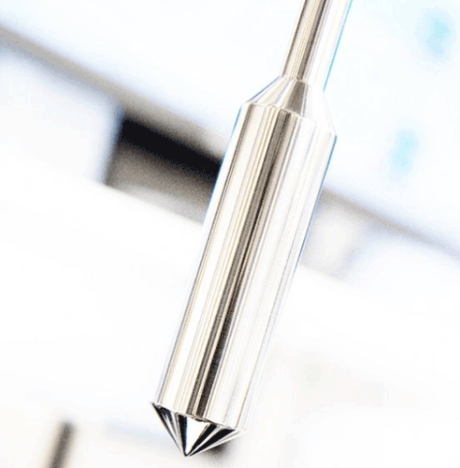

    •  완전 용접된 고체 센서로드는 개방형 구조로 되어 있어 손쉬운 청소 및 오염물 트랩을 제거합니다.
    •  용접은 부드럽고 틈이 없습니다.
    •  센서 표면은 Ra <0.4 µm으로 마무리 됩니다.

    ♣  CLEAN IN PLACE
    모든 XL7 점도계는 CIP (clean-in-place) 호환입니다.

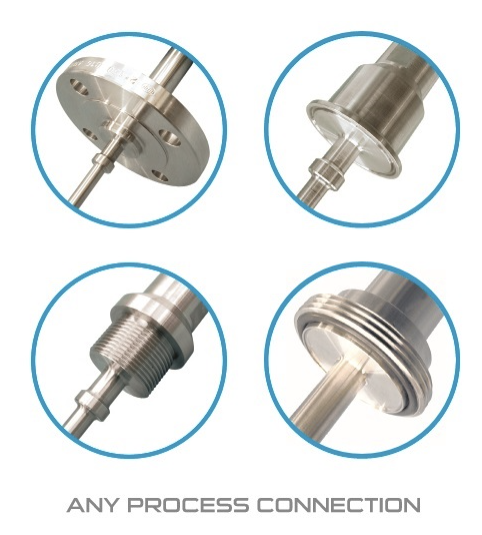

    ♣  프로세스 연결
    XL7 점도계에는 장비에 이미 존재하는 연결부에 맞게 프로세스 피팅이 제공됩니다. 여기에는 퀵 릴리스 트라이 클램프 마운팅, RJT, IDF, DIN, SMS, Varivent® 및 기타를 포함한 모든 크기 또는 유형의 위생 피팅이 포함됩니다.


    인증

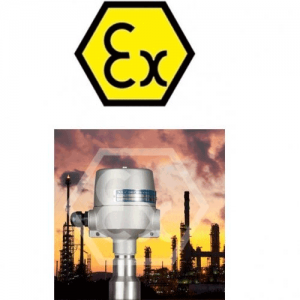

    ‘EX’ 인증
    모든 유형의 XL7 점도계는 북미의 Div1 Class 1 Group A에 적합한 본질 안전 (IS) 버전으로 제공됩니다.

    ATEX 지침 2014 / 34 / EU
    IECEx

    인증 :
    Ex ia IIC T1… T6 Ga
    Ex ia IIIC T135 ° C Da (먼지 인증)
    ♦ 코샤(Kosha) 인증 지원 합니다.

    IS 인증은 방염보다 간단한 설치가 가능합니다. Ex 'ia'인증서를 사용하면 가장 위험한 Zone 0 환경에서도 트랜스 듀서를 작동할 수 있습니다.

    또한, 센서와 안전 영역 사이의 모든 신호는 디지털이기 때문에 두 장치 간의 연결이 간단하여 케이블 길이가 길고, 단일 안전 장벽만 허용됩니다.


    도면

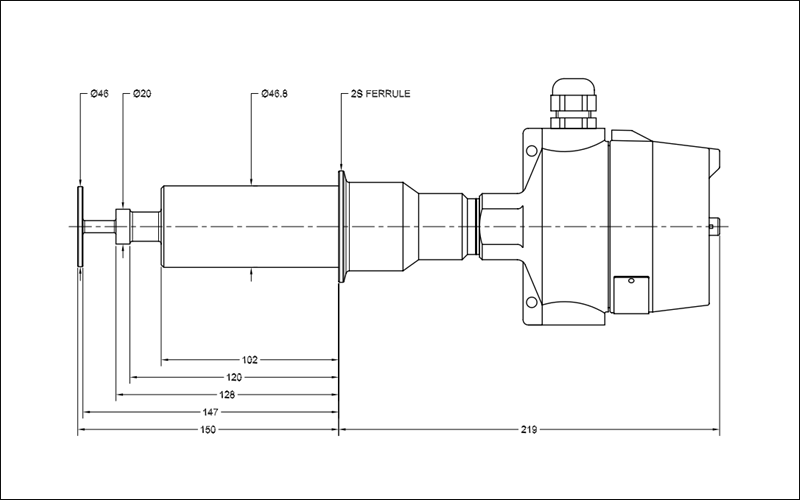

    [ XL7 Disc Type ]

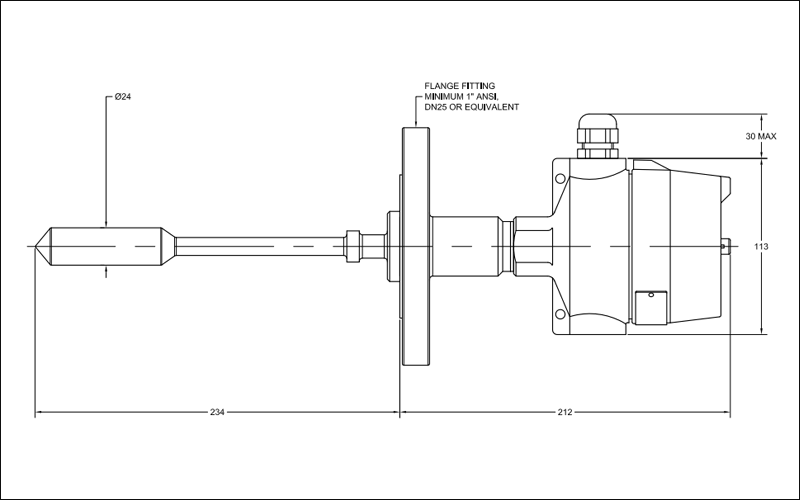

    [ XL7 Standard Flange ]

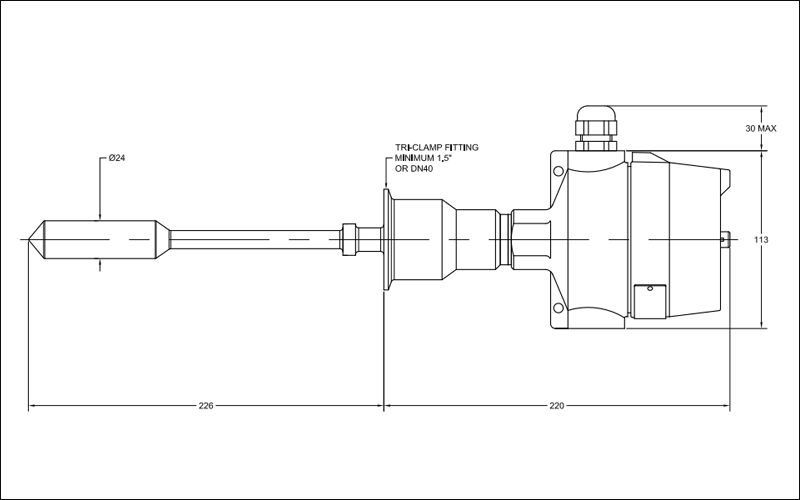

    [ XL7 Standard TriClamp ]


    사양

    XL7 사양



    성능

    범위0 1cP - - 0에서 10 9 cP 인 10 모델
     측정 시간1 초
     정확성판독값의 1% 또는 +/- 1자리
     반복성판독값의 0.3% 또는 +/- 1자리

    온도

    표준 범위-50°C ~ 150°C
     HT 범위-50°C ~ 400°C
     확장된 범위주문 시 150/400 °C 이상의 온도*

    압력

    표준 범위피팅을 처리하려면
     확장된 범위극압 주문시 *

    프로세스 연결

    표준 피팅모든 공정 피팅 - 모든 플랜지, 나사산, 클램프, 위생
     특수 피팅주문에 대한 비표준 프로세스 연결 *

    전기적 연결

    케이블 길이필요에 따라 최대 1000m까지 케이블 길이에 영향을 받지 않음
     케이블 유형모든 표준 계측기 케이블
     PowerVP 프로세서 구동

    안전인증

    위험 지역Ex Hazardous Area, 폭발성 대기에 사용 가능한 모든 기기
    Ga Ex ia IIC T1… T6

    CONSTRUCTION

    모든 용접, 틈새 없음

    재료

    Head
    SS316(EN 1.4401)
     장착필요에 따라
     Sensor
    SS316(EN 1.4401) 및 SS316L(EN 1.4404) 표준
     센서/피팅 옵션합금 C22(EN 2.4602)
      합금 C276(EN 2.4819)
      S32750 듀플렉스 스틸(EN 1.4410)
     특수 재료:비표준 재료 주문 *

    SURFACE FINISH

    Standard
    N6 0.8 Ra
     Finish Options
    불소수지
     전해 연마
     전기도금
     Special Finish비표준 마감 옵션 및 코팅 주문 가능 *

    INGRESS PROTECTION

    기준IP67

    소프트웨어

    ViscoLink 데이터 보기 및 로깅 PC 소프트웨어


    *SPECIAL OPERATIONS


    전용 SPECIAL OPERATIONS 부서에서 정기적으로 제공하는 기기 사양 및 치수에 대한 맞춤형 변형


    제품을 지속적으로 개발 및 개선하는 것이 Hydramotion의 정책이므로 일부 사양은 예고 없이 변경될 수 있습니다.





    상품 정보 고시

  • 사용후기

    등록된 사용후기

    사용후기가 없습니다.

  • 상품문의

    등록된 상품문의

    상품문의가 없습니다.

  • 배송/교환정보

    배송

    배송업체 :  로젠택배 (1588-9988)  홈페이지 : https://www.ilogen.com/web

    배송지역  :  배송지역은 전국입니다.

    배송기간 및 지연
    • 평일 오후 4:00 이전에 입금 확인이 되는 경우  당일 출고가 가능합니다.
    • 단  구매자의 요청이나 추가 작업이 필요한 경우는 협의 한 날에 배송합니다.
    • 평균 배송기간은 2일이며 각 지역별 택배영업소의 사정에 따라 1-2일 정도 지연이 될 수 있습니다..
    • 연휴나 자연재해, 재고(수입) 입고 지연 등으로 배송이 지연될 수 있습니다.
    • 운송장의 번호를 조회하시면 제품의 이동 경로를 좀 더 자세히 확인 할 수 있습니다.
    • ※ 고객님의 주문시점과 상품을 준비하는 과정의 시간 차이로 주문하신 상품이 품절 될 수 있습니다.

    교환

    교환/반품(환불) 안내

    • 교환 및 반품(환불) 문의는 고객센터 031-750-0780 으로 연락 주시기 바랍니다.
      상품 반송 시 반송 비용은 구매자 부담 원칙입니다. 반품 전에 반드시 판매자와 협의하세요.
    • 상품에 명백한 하자가 있는 경우 : 교환 가능 여부에 대해 판매자와 협의하세요.
    • 상품에 명백한 하자가 없는 경우 : 상품 훼손 및 사용을 안했을 경우 반품이 가능합니다.(반송비용은 구매자 부담)
    • 상품가치가 현저하게 떨어져 재판매가 불가능한 경우 교환/환불이 되지 않습니다.
    • 환불은 판매자가 반품 상품을 수령한 후에 처리됩니다.
    • 구매자의 주문결제 후 판매자의 상품품절 및 단종 등에 의해 배송이 불가능한 경우, 전자상거래 등에서의 소비자보호에 관한 법률 제15조 2항에 의거하여 판매자가 상품 발송 후에는 주문 취소가 접수되더라도 발송된 상품의 배송비는 구매자 부담입니다.
    교환/반품 사유

    • 제품 하자 및 파손 :  배송비 자사부담
    • 오배송(동일상품, 동일사이즈, 동일색상으로만 교환해 드립니다.)  :  배송비 자사부담
    • 고객변심(단순변심 방지 스티커 개봉시 불가)   :  배송비 고객부담
    • 기타 :  별도협의
    •
    • 전자상거래 등에서의 소비자 보호에 관한 법률에 의한 반품규정이 판매자가 지정한 반품조건보다 우선합니다.
    • 구매자가 미성년자인 경우에는 상품 구입시 법정 대리인이 동의하지 아니하면 미성년자 본인 또는 법정 대리인이 구매 취소할 수 있습니다.

    • AS 및 상품 문의 안내

      - AS 및 상품문의 안내는 하단 판매자 정보의 연락처 및 이메일로 문의하시기 바랍니다.

  • 해시태그

    하이드라모션 XL7 인라인 공정용 점도계


점도 단위



동적 점도

Poise(기호: P) + centiPoise(기호: cP)

프랑스 의사 Jean Louis Marie Poiseuille(1799 – 1869)의 이름을 따서 명명된 이것은 점도의 CGS 단위로 평방 센티미터당 다인초에 해당합니다.

제곱센티미터당 1다인의 접선력이 1센티미터 떨어진 두 평행한 평면 사이에서 초당 1센티미터의 속도차를 유지하는 유체의 점도입니다.

고점도 유체와 관련하여도 이 단위는 가장 일반적으로 0.01포아즈인 센티포아즈(cP)로 표시됩니다.

많은 일상적인 액체의 점도는 0.5~1000cP입니다.

일부 일반적인 동적 점도(20°C에서 cP)


공기0.02모터 오일 SAE 20125
아세톤0.3모터 오일 SAE 50540
메탄올0.6아주까리 기름986
1글리세린1490
에탄올1.2팬케이크 시럽2500
수은1.5메이플 시럽3200
아마인유(생)28당밀20,000
옥수수 기름72땅콩 버터250,000
올리브유84window putty
100,000,000


파스칼-초(기호: Pa.s) + 밀리파스칼-초(기호: mPa.s)

이것은 점도의 SI 단위로 평방 미터당 뉴턴-초(N·sm–2)와 동일합니다.

때로는 poiseuille(기호 Pl)라고도 합니다.

1포이즈는 정확히 0.1Pa·s입니다.

1포아즈유는 10포아즈 또는 1000cP인 반면 1cP는 1mPa·s(1밀리파스칼-초)입니다.


TABLE OF EQUIVALENTS



Dynamic Viscosity



Symbol

cP Equivalent

1 kilogram-force second per square metre  kgf·s m-29 806.6501248
1 poundal second per square foot  pdl·s ft-21 488.164435
1 pound per foot hour  lb (ft·h)-10.4133789
1 pound per foot per second  lb (ft·s)-11 488.1639328
1 pound-force second per square foot  lbf·s ft-247 880.2595148
1 pound-force second per square inch (reyn)  lbf·s in-26 894 757
1 slug per foot second  slug (ft·s)-147 880.25898


운동학적 점도

Stokes(기호: St) + centiStokes(기호: cSt)

초당 제곱센티미터(cm2 s–1)와 동일한 CGS 단위입니다.

1스톡은 포아즈 단위의 점도를 입방 센티미터당 그램 단위의 유체 밀도(g·cm–3)로 나눈 값과 같습니다. 그것은 가장 일반적으로 0.01 스토크와 동일한 센티스토크(cSt)로 발생합니다.


세이볼트 세컨즈 유니버설(SSU)

이것은 시험 방법 ASTM D 88에 따라 지정된 온도에서 Saybolt Universal 점도계의 보정된 오리피스를 통해 60밀리리터(ml)의 유체가 흐르는 시간입니다. 더 높은 점도의 경우 SSF(Saybolt Seconds Furol)가 사용됩니다. "Furol"은 "연료 및 도로 기름"에서 유래합니다.


학위 영어

이것은 표준화된 Engler 점도계에서 같은 온도에서 200ml의 유체가 흐르는 시간과 200ml의 물이 흐르는 시간의 비율입니다.

등가물 표



동점도



상징

cSt 등가

초당 1제곱센티미터  cm2 s-1100
초당 1제곱미터  m2 s-11 000 000
초당 1제곱피트  ft2 s-192 903.04
초당 1제곱인치  in2 s-1645.16
