♣ 위생 디자인
위생 점도계는 위생 및 멸균 환경 또는 오염이 위험할 수 있는 환경에 필수적입니다.
• 음식 산업
• 생명 공학 및 제약 산업
• 화장품
• 페인트 및 코팅 시스템
♣ 재료
• 1935 / 2004 / EC를 준수합니다.
• 최소한 모든 습식 부품은 316 (1.4401) 스테인리스 스틸로 제조됩니다.
• 내 부식성 니켈 합금을 포함한 다른 재료는 선택 사항입니다.
• 특수 코팅 (예 : 플루오로 중합체도 제공됩니다.)
♣ 구성
• 완전 용접된 고체 센서로드는 개방형 구조로 되어 있어 손쉬운 청소 및 오염물 트랩을 제거합니다.
• 용접은 부드럽고 틈이 없습니다.
• 센서 표면은 Ra <0.4 µm으로 마무리 됩니다.
♣ CLEAN IN PLACE
모든 XL7 점도계는 CIP (clean-in-place) 호환입니다.
♣ 프로세스 연결
XL7 점도계에는 장비에 이미 존재하는 연결부에 맞게 프로세스 피팅이 제공됩니다. 여기에는 퀵 릴리스 트라이 클램프 마운팅, RJT, IDF, DIN, SMS, Varivent® 및 기타를 포함한 모든 크기 또는 유형의 위생 피팅이 포함됩니다.
인증
‘EX’ 인증
모든 유형의 XL7 점도계는 북미의 Div1 Class 1 Group A에 적합한 본질 안전 (IS) 버전으로 제공됩니다.
ATEX 지침 2014 / 34 / EU
IECEx
인증 :
Ex ia IIC T1… T6 Ga
Ex ia IIIC T135 ° C Da (먼지 인증)
IS 인증은 방염보다 간단한 설치가 가능합니다. Ex 'ia'인증서를 사용하면 가장 위험한 Zone 0 환경에서도 트랜스 듀서를 작동할 수 있습니다.
또한, 센서와 안전 영역 사이의 모든 신호는 디지털이기 때문에 두 장치 간의 연결이 간단하여 케이블 길이가 길고, 단일 안전 장벽만 허용됩니다
사양

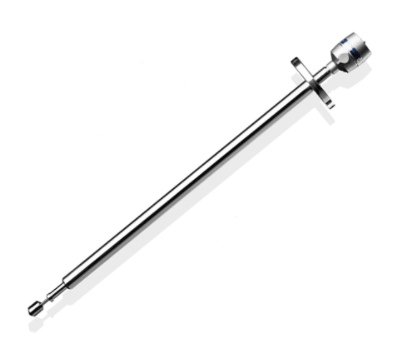

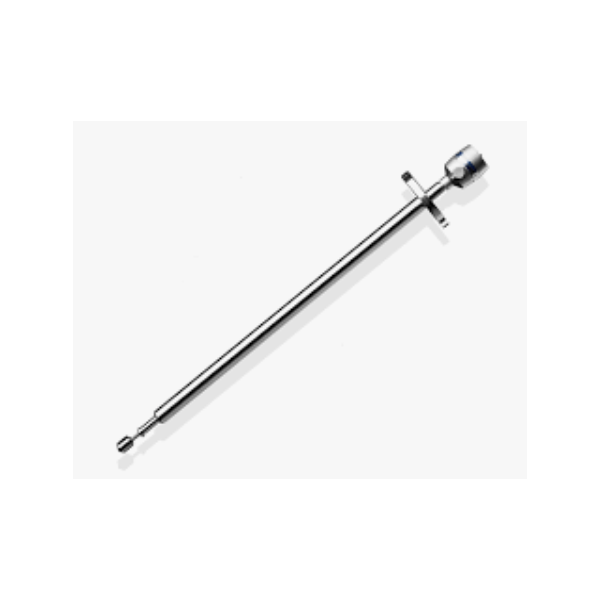

XL7 – LR 사양 | ||
성능 | 범위 | From 0 – 1cP to 0 – 10 9 cP over 10 models |
측정 시간 | 1 초 | |
정확성 | 판독값의 1% 또는 +/- 1자리 | |
반복성 | 판독값의 0.3% 또는 +/- 1자리 | |
온도 | 표준 범위 | -50°C ~ 150°C |
HT 범위 | -50°C ~ 400°C | |
확장된 범위 | 주문 시 150/400 °C 이상의 온도* | |
압력 | 표준 범위 | 피팅을 처리하려면 |
확장된 범위 | 극압 주문시 * | |
프로세스 연결 | 표준 피팅 | 모든 공정 피팅 - 모든 플랜지, 나사산, 클램프, 위생 |
특수 피팅 | 주문에 대한 비표준 프로세스 연결 * | |
전기적 연결 | 케이블 길이 | 필요에 따라 최대 1000m까지 케이블 길이에 영향을 받지 않음 |
케이블 유형 | 모든 표준 계측기 케이블 | |
Power | VP 프로세서 구동 | |
안전인증 | 위험 지역 | Ex Hazardous Area, 폭발성 대기에 사용 가능한 모든 기기 |
Ga Ex ia IIC T1… T6 | ||
건설 | 모든 용접, 틈새 없음 | |
재료 | 머리 | SS316(EN 1.4401) |
장착 | 필요에 따라 | |
감지기 | SS316(EN 1.4401) 및 SS316L(EN 1.4404) 표준 | |
센서/피팅 옵션 | 합금 C22(EN 2.4602) | |
합금 C276(EN 2.4819) | ||
S32750 듀플렉스 스틸(EN 1.4410) | ||
특수 재료: | 비표준 재료 주문 * | |
표면 마감 | 기준 | N6 0.8 라 |
마감 옵션 | 불소수지 | |
전해 연마 | ||
전기도금 | ||
특수 마감 | 비표준 마감 옵션 및 코팅 주문 가능 * | |
보호등급 | 기준 | IP67 |
소프트웨어 | ViscoLink 데이터 보기 및 로깅 PC 소프트웨어 | |
* 특별 작전 | 전용 특수 운영 부서에서 정기적으로 제공하는 기기 사양 및 치수에 대한 맞춤형 변형 | |
제품을 지속적으로 개발 및 개선하는 것이 Hydramotion의 정책이므로 일부 사양은 예고 없이 변경될 수 있습니다. |
사용후기가 없습니다.
상품문의가 없습니다.
- AS 및 상품문의 안내는 하단 판매자 정보의 연락처 및 이메일로 문의하시기 바랍니다.
점도 단위
동적 점도
Poise(기호: P) + centiPoise(기호: cP)
프랑스 의사 Jean Louis Marie Poiseuille(1799 – 1869)의 이름을 따서 명명된 이것은 점도의 CGS 단위로 평방 센티미터당 다인초에 해당합니다.
제곱센티미터당 1다인의 접선력이 1센티미터 떨어진 두 평행한 평면 사이에서 초당 1센티미터의 속도차를 유지하는 유체의 점도입니다.
고점도 유체와 관련하여도 이 단위는 가장 일반적으로 0.01포아즈인 센티포아즈(cP)로 표시됩니다.
많은 일상적인 액체의 점도는 0.5~1000cP입니다.
일부 일반적인 동적 점도(20°C에서 cP) | ||||
---|---|---|---|---|
공기 | 0.02 | 모터 오일 SAE 20 | 125 | |
아세톤 | 0.3 | 모터 오일 SAE 50 | 540 | |
메탄올 | 0.6 | 아주까리 기름 | 986 | |
물 | 1 | 글리세린 | 1490 | |
에탄올 | 1.2 | 팬케이크 시럽 | 2500 | |
수은 | 1.5 | 메이플 시럽 | 3200 | |
아마인유(생) | 28 | 당밀 | 20,000 | |
옥수수 기름 | 72 | 땅콩 버터 | 250,000 | |
올리브유 | 84 | window putty | 100,000,000 |
이것은 점도의 SI 단위로 평방 미터당 뉴턴-초(N·sm–2)와 동일합니다.
때로는 poiseuille(기호 Pl)라고도 합니다.
1포이즈는 정확히 0.1Pa·s입니다.
1포아즈유는 10포아즈 또는 1000cP인 반면 1cP는 1mPa·s(1밀리파스칼-초)입니다.
TABLE OF EQUIVALENTS | ||||
---|---|---|---|---|
Dynamic Viscosity | Symbol | cP Equivalent | ||
1 kilogram-force second per square metre | kgf·s m-2 | 9 806.6501248 | ||
1 poundal second per square foot | pdl·s ft-2 | 1 488.164435 | ||
1 pound per foot hour | lb (ft·h)-1 | 0.4133789 | ||
1 pound per foot per second | lb (ft·s)-1 | 1 488.1639328 | ||
1 pound-force second per square foot | lbf·s ft-2 | 47 880.2595148 | ||
1 pound-force second per square inch (reyn) | lbf·s in-2 | 6 894 757 | ||
1 slug per foot second | slug (ft·s)-1 | 47 880.25898 |
초당 제곱센티미터(cm2 s–1)와 동일한 CGS 단위입니다.
1스톡은 포아즈 단위의 점도를 입방 센티미터당 그램 단위의 유체 밀도(g·cm–3)로 나눈 값과 같습니다. 그것은 가장 일반적으로 0.01 스토크와 동일한 센티스토크(cSt)로 발생합니다.
이것은 시험 방법 ASTM D 88에 따라 지정된 온도에서 Saybolt Universal 점도계의 보정된 오리피스를 통해 60밀리리터(ml)의 유체가 흐르는 시간입니다. 더 높은 점도의 경우 SSF(Saybolt Seconds Furol)가 사용됩니다. "Furol"은 "연료 및 도로 기름"에서 유래합니다.
이것은 표준화된 Engler 점도계에서 같은 온도에서 200ml의 유체가 흐르는 시간과 200ml의 물이 흐르는 시간의 비율입니다.
등가물 표 | |||||
---|---|---|---|---|---|
동점도 | 상징 | cSt 등가 | |||
초당 1제곱센티미터 | cm2 s-1 | 100 | |||
초당 1제곱미터 | m2 s-1 | 1 000 000 | |||
초당 1제곱피트 | ft2 s-1 | 92 903.04 | |||
초당 1제곱인치 | in2 s-1 | 645.16 |
