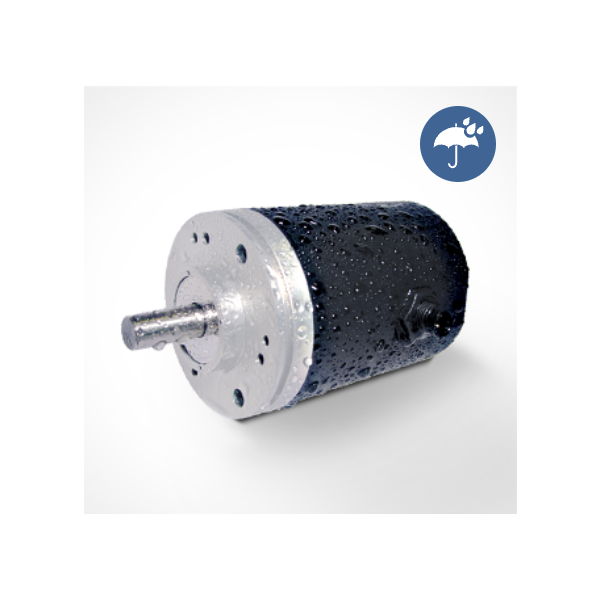

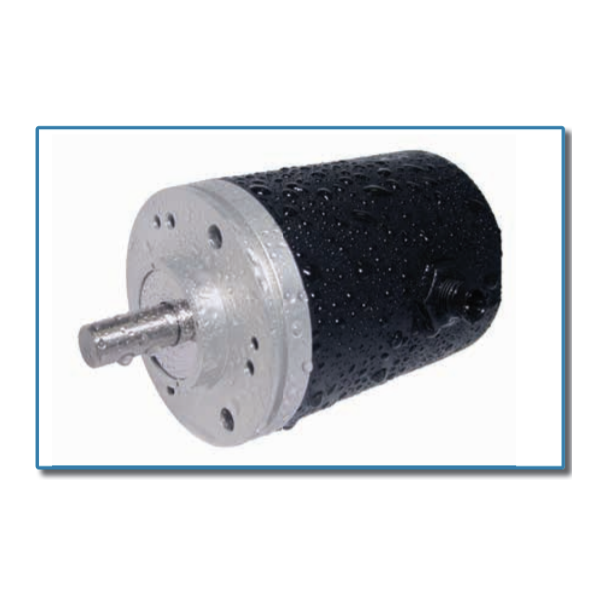

RTX-P420 방수형 Rotary Position Transducer
4 to 20 mA CURRENT OUTPUT
RTX-P510 시리즈 회전 위치
UniMeasure RTX-P510 시리즈 회전 위치 변환기는 0 ~ 5, 0 ~ 10, ±5 또는 ±10 VDC 출력을 제공하도록 폭넓게 조정할 수 있는 전압 출력을 제공합니다.
이 장치는 4.9 ~ 30VDC 범위의 모든 전압으로 전원을 공급받을 수 있습니다.
총 트래블의 처음 30% 내에서 임의의 위치에 제로 위치를 설정한 상태에서 스팬은 트래블의 마지막 20% 내에서 설정된 스팬으로 전체 0 ~ 5 또는 0 ~ 10VDC 출력을 제공하도록 조정할 수 있습니다.

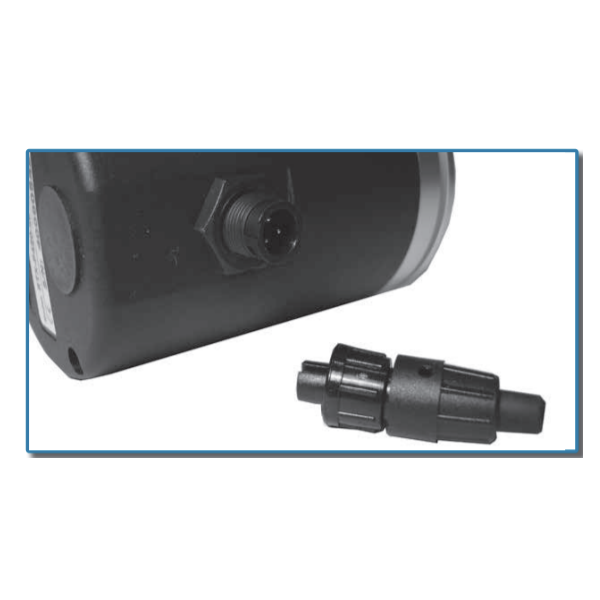

또는 제로 위치는 제로 위치에서 가장 긴 트래블의 80% ~ 100% 사이에서 설정된 스팬과 함께 ±5 또는 ±10VDC의 출력을 제공하기 위해 전체 트래블의 40% ~ 60% 사이에서 설정할 수 있습니다. RTX-P510 시리즈는 내화학성 열가소성 케이스, IP-65(NEMA 4) 침투 보호, 전기 케이블 길이가 있는 몸체 장착형 전기 커넥터 또는 벌크헤드 피팅, 측면 또는 끝단 장착형 전기 연결을 포함하여 다른 RTX 시리즈 회전 변환기와 유사한 특성을 공유합니다.
회전 범위가 20회 이하인 모든 모델은 스톱이 없는 전위차계를 사용합니다.
회전이 최대 범위를 넘어 계속되면 데드 존이 발생하고 출력이 다시 시작됩니다.
다른 모든 장치에는 정지 장치가 있으며 최대 범위를 초과하여 강제 회전하면 장치가 손상될 수 있습니다.
제로 및 스판 전위차계 조정

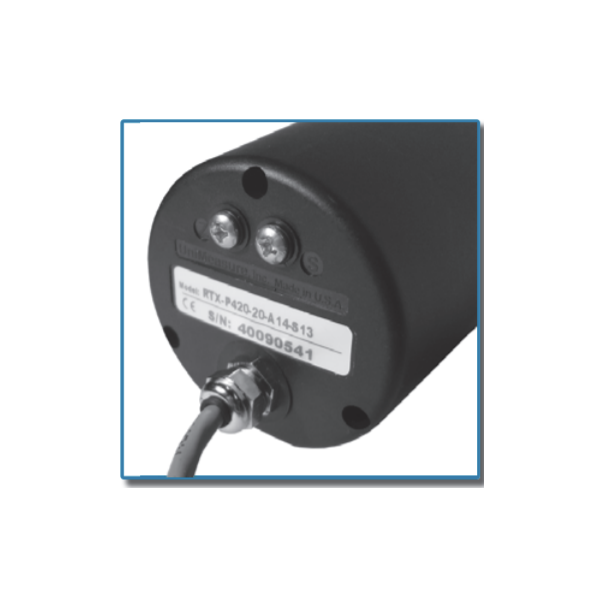

0과 스팬을 조정하려면 먼저 전위차계 액세스 구멍에서 2개의 Phillips 헤드 나사를 제거합니다.
변환기 끝에 있습니다(그림 1 참조). 각 전위차계에서 조정 나사를 시각적으로 찾습니다.
나사는 매우 작고 작은 날이 필요합니다.
유형 스크루드라이버(0.06"(1.5mm) 최대 블레이드 너비 x .016"
(.4mm) 최대. 블레이드 두께) 조정용
0 TO 5 VDC OR 0 TO 10 VDC OUTPUT
변환기의 샤프트를 원하는 영점 위치로 돌리고(범위의 0% ~ 30% 이내여야 함) 영점 전위차계를 조정하여 0VDC 출력을 제공합니다. 샤프트를 원하는 최대 위치로 돌리고(범위의 80% ~ 100% 이내여야 함) 스팬 전위차계를 원하는 최대 출력인 5 또는 10 VDC로 조정합니다.
제로 및 스팬 컨트롤은 다소 상호 작용하므로 제로 및 스팬 설정을 다시 확인하고 필요에 따라 조정하십시오.
2개의 Phillips 헤드 나사 각각에 밀봉 O-링(그림 1 참조)이 있는지 확인합니다.
나사 머리가 돌출된 어깨에 닿을 때까지 각 나사를 각 전위차계 액세스 구멍에 끼웁니다.
shoulder에 나사를 조이지 마십시오.
±5 VDC OR ±10 VDC OUTPUT
변환기의 샤프트를 원하는 영점 위치로 돌리고(최대 범위의 40%에서 60% 사이여야 함) 영점 전위차계를 조정하여 0VDC 출력을 제공합니다. 샤프트를 원하는 최대 위치로 돌리고(범위의 80% ~ 100% 이내여야 함) 스팬 전위차계를 원하는 최대 출력인 5 또는 10 VDC 출력으로 조정합니다.
제로 및 스팬 컨트롤은 다소 상호 작용하므로 제로 및 스팬 설정을 다시 확인하고 필요에 따라 조정하십시오.
2개의 Phillips 헤드 나사 각각에 밀봉 O-링(그림 1 참조)이 있는지 확인합니다.
나사 머리가 돌출된 어깨에 닿을 때까지 각 나사를 각 전위차계 액세스 구멍에 끼웁니다.
shoulder 어깨에 나사를 조이지 마십시오.
