Micro-C 디스플레이 - UniMeasure 디지털 변환기와 호환 가능!

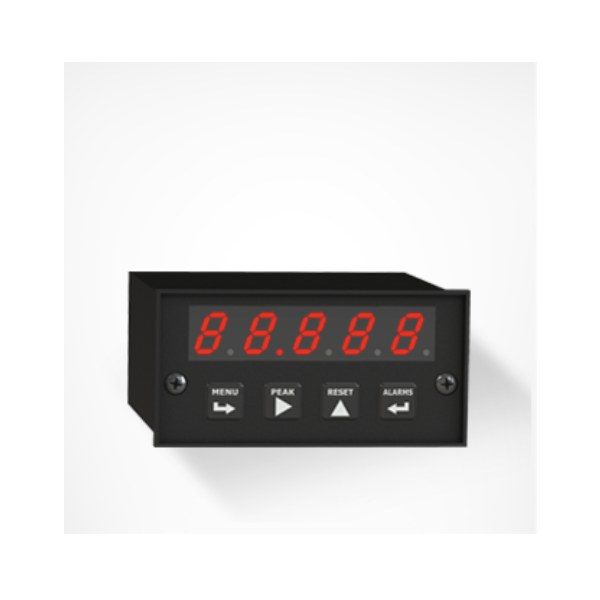

Micro-C 디지털 패널 미터는 선형 위치 또는 속도 측정을 위해 UniMeasure 디지털 위치 변환기와 함께 사용할 수 있습니다. 마이크로프로세서 기반 Micro C는 쉬운 전면 패널 프로그래밍, 후면의 단자 스트립 분리형 커넥터 및 애플리케이션에 대한 정확한 구성을 허용하는 광범위한 옵션을 제공합니다.
구적 신호 조절기를 사용하여 Micro C는 표준 5VDC TTL 출력 또는 선택적인 5VDC 차동 출력을 사용하여 UniMeasure 변환기로부터 구적 입력을 수신할 수 있습니다.
변환기 전력이 미터에서 수신됩니다.
간단한 점퍼 연결로 계수 모드를 X1, X2 또는 X4로 설정하여 그에 따라 분해능을 높일 수 있습니다.
미터는 UniMeasure 변환기와 함께 제공되는 교정 상수에서 파생된 오프셋 및 스케일 팩터를 사용하여 스케일링하거나 2점 방법을 사용하여 엔지니어링 단위로 직접 출력을 제공하는 스케일링을 수행할 수 있습니다.
확장 버전인 MCRE를 사용하여 Micro C는 UniMeasure 디지털 변환기의 펄스 신호에서 속도를 읽도록 구성할 수 있습니다.
비율 계산은 X1, X2 또는 X4 계산 모드에서 가능합니다.
속도는 공학 단위로 읽도록 프로그래밍할 수 있습니다.
Micro-C 디스플레이에는 전면 패널 푸시 버튼에서 프로그래밍할 수 있는 설정값이 있는 두 개의 알람 표시기가 있습니다. 옵션인 오픈 컬렉터 트랜지스터 또는 듀얼 10A 릴레이를 사용하면 래치 또는 비래칭 모드에서 출력을 설정값보다 높거나 낮게 설정할 수 있습니다.
출력의 시간 지연은 디지털로 선택할 수 있습니다. 0 ~ 10V 또는 0 ~ 20mA(4 ~ 20mA) 아날로그 출력을 사용하여 차트 레코더를 구동하거나 중앙 제어 장치로 전송할 수 있습니다.
RS-232 또는 RS-485를 추가하면 디스플레이가 PLC 또는 컴퓨터와 통신할 수 있습니다.
이러한 옵션과 함께 제공되는 소프트웨어를 사용하면 호스트 컴퓨터에서 미터기를 프로그래밍할 수 있습니다.
