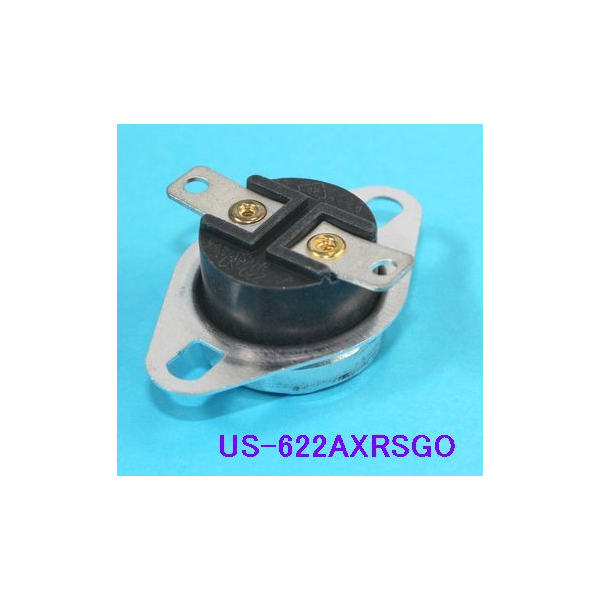

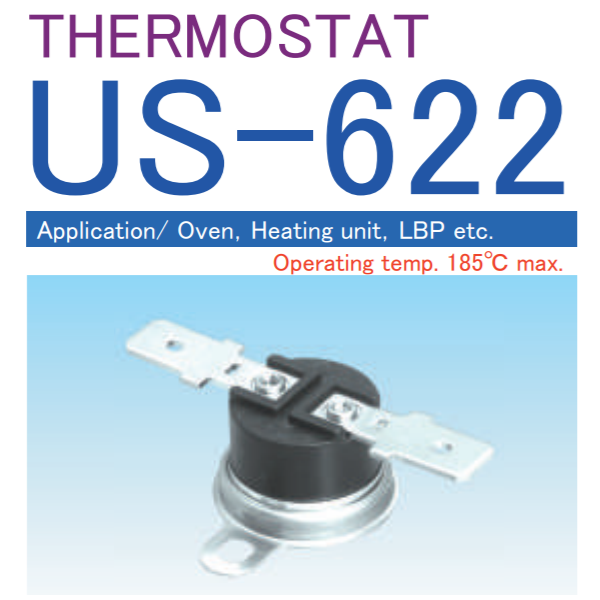

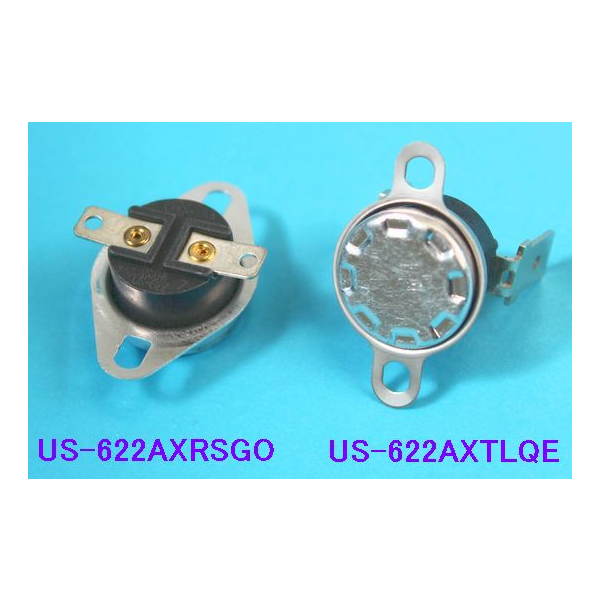

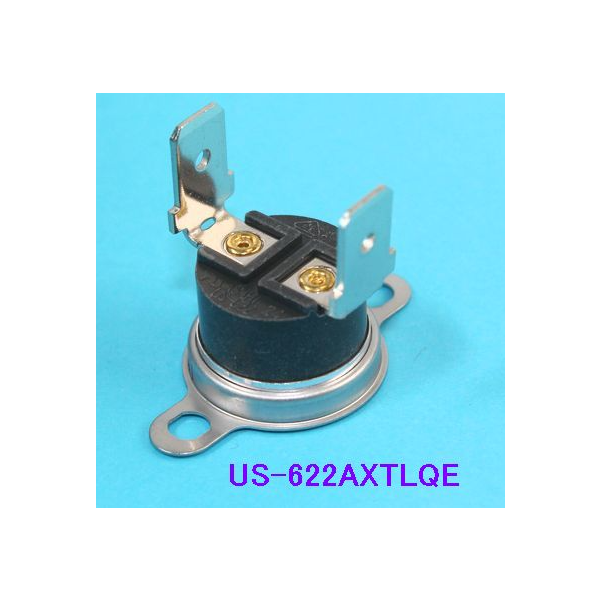

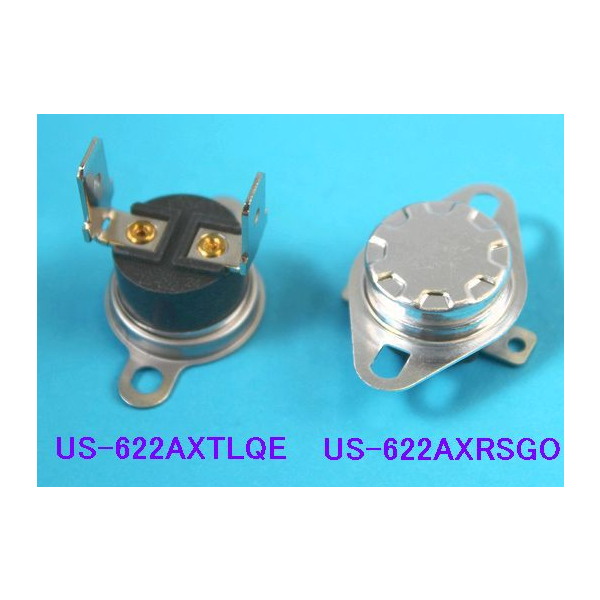

ASAHI KEIKI US-622 THERMOSTAT 온도조절기
US-622 Snapper 、 Snap Action
Features : 소형, 대용량, 범용 저비용, 불포화 폴리에스터 수지 본체,SOD
Application : 전자오븐, 난방기, 온수기, 복사기, LBP, 사무자동화기기 등
견적요청이나 주문시
1 제품명, 2 사용온도, 3 실부하, 4 공정명(용도), 5 수량 6, End User 를 기재하셔야 합니다.
| ① 온도 조절기 사양 | |||
|---|---|---|---|
| 전기 정격 | A・P형：125VAC, max. 15A, 저항 부하 A·P형: AC250V 이하 10A, 저항 부하 ‐‐ （min. 200mA) K 유형: 30VDC, 최대. 1A, 저항 부하 K 유형: 5VDC, min. 1mA, 저항 부하 | ||
| Ⅰ.온도 설정 범위Ⅱ.온도 허용 오차 Ⅲ.차등 S.OD 사양 … （단일 조작 장치） … | Ⅰ.온도 설정 범위 ① 0 ~ 50℃ ② 51 ~ 100℃ ③ 101 ~ 150℃ ④ 151 ~ 185℃ SOD 설정 범위 Max. 160℃ | Ⅱ.온도 허용 오차 ① ±4℃/±5℃ ② ±4℃/±6℃ ③ ±5℃/±7℃ ④ ±6℃/±8℃ | Ⅲ.차동 ① 12K ② 15K ③ 20K ④ 25K S.OD형 -35℃ 이하 |
| 회로저항(초기값) | A·P형： 50mΩ 이하 K형：10mΩ 이하 | ||
| 절연 저항 | 100MΩ 이상 [500VDC 메가를 통해] | ||
| 내전압 | A·P형：VAC1,500VAC/분 K형：VAC1,200VAC/분 | ||
| 내열성 | 185℃ | ||
| 내한성 | -20℃ | ||
| 개폐 내구성 | 10,000회 이상 [정격 부하시] | ||
※상기 승인 모델의 사양은 상기 사양과 다소 차이가 있으니 문의 바랍니다.
| ② 모델 코드 | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ||||||||||||||||||||||
| 1 | 접촉 재료 | A : Ag ・Ag 합금 접점 K : Au 크로스바 접점 | ||||||||||||||||||||
| 2 | 접점 형식 Contact mode | X : 온도 상승 시 "OFF" Y : 온도 상승 시 "ON" | ||||||||||||||||||||
| 삼 | 단자각 | R : 수평단자 T : 수직단자 | ||||||||||||||||||||
| 4 | 터미널 모델 | L : 포지티브 락 커넥터 250 시리즈용 단자 ‐‐ (크기:6.35×0.8 재질: 황동 、Ni 도금) G: 포지티브 락 커넥터 250 시리즈용 터미널 ‐‐ (사이즈: 6.35×0.8 재질: 스틸 , Ni 도금) M : 포지티브 로크 커넥터 187 시리즈용 단자 ‐‐ (크기:4.75×0.5 재질: 황동 、Ni 도금) H : 포지티브 락 커넥터 187 시리즈용 터미널 ‐‐ ※수평 터미널(R)의 조합 ‐‐ (사이즈:4.75 ×0.5 재질：스틸 、Ni 도금) V : 커넥터 IEC60730-1 준단자 −− (크기:4.8×0.8 재질: 황동 、Ni 도금) J : DIN46244 준단자 −− (크기:6.3×0.8 재질 : 강철, 니켈 도금) D : DIN46244 준 터미널 ‐‐ (크기:4.8×0.8 재질: 황동, 니켈 도금) I : 나사 고정용 (steel , Ni-plated, t0.8) ‐‐ ※수평단자 조합(R) S : 납땜용(Brass/t 0.5, Sn도금) | ||||||||||||||||||||
| 5 | 커버 재질 홀더 모델 | QO: 알루미늄, 홀더 없음 QE: 알루미늄, 표면 유형(프리 홀더)(23.8mm) QL: 알루미늄, 표면 유형(프리 홀더)(24.5mm) KO: 알루미늄, 내장형(깊이 5.0mm, 24.5mm) GO: 알루미늄 , 매립형 ( 깊이 5.4mm , 24.5mm ) MO : 스테인리스 스틸 , 표면 유형 (홀 유형 포함 ) IO : 스테인리스 스틸 , 매립형 ( 깊이 4.6mm , 24.5mm ) JO : 스테인리스 스틸 , 매립형 ( 깊이 5.2mm 、24.5mm) QD: 알루미늄, 표면형(프리 홀더) (30mm) QM: 알루미늄, 표면형(M3 태핑 나사 장착용) 23.8mm) FO: 스테인리스 스틸, 홀더 표면 없음 유형 DO: 알루미늄, 홀더 없음( 구멍) NO: 알루미늄, 홀더 없음(frange 포함) CO : 스테인리스 스틸 , 매립형 ( 깊이 5.2mm, 24.5mm ) (홀 타입) SO : 황동 , 나사 장착형 ‐‐ [M3,M4,M5,6-32UNC,8-32UNC,10-32UNC] | ||||||||||||||||||||
| 6 | SOD 모델 S.OD 모델 | LC : One Shot Type Single Operating Device (SOD type) | ||||||||||||||||||||
| 7 | 프리홀러 고정형 | (QE) FB : 알루미늄 , 표면형(23.8mm) (QL) FB : 알루미늄 , 표면형(24.5mm) | ||||||||||||||||||||
| 모델 / 유형 | 대행사 | 파일 번호. | 작동 온도 등급 | 사이클 수 | 최대 | 최대 암페어 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 범주 | 주기 | 볼트 | 저항 부하 | 유도 부하 | FLA | LRA | ||||
| US-622 | UL C-UL | E52529 | 185 | 제한 | 100,000 | AC 125 | 15 | – | 5.8 | 34.8 |
| AC 250 | 10 | – | 2.9 | 17.4 | ||||||
| US-622K | UL C-UL | E52529 | 130 | 제한 | 100,000 | DC 30 | 1 | – | – | – |
| 160 | AC 120 | 125VA | – | – | – | |||||
| US-622-LC | UL C-UL | E52529 | 160 | 잔디 | 1 | AC 125 | 15 | – | – | – |
| AC 250 | 10 | – | – | – | ||||||
| US-622-LC-QR | AC 125 | 15 | – | – | – | |||||
| AC 250 | 10 | – | – | – | ||||||
| US-622V | AC 125 | 15 | – | – | – | |||||
| AC 250 | 10 | – | – | – | ||||||
| US-622 | VDE | 40026861 | 185 | 온도 조절기 | 100,000 | AC 250 | 10 | – | – | – |
| 10,000 | – | 6 | – | – | ||||||
| 30,000 | 16 | – | – | – | ||||||
| US-622K | VDE | 40027128 | 185 | 온도 조절기 | 100,000 | DC 30 | 1 | – | – | – |
| AC 120 | 125VA | – | – | – | ||||||
| US-622-LC | VDE | 40006690 | 185 | 잔디 | 1 | AC 250 | 10 | – | – | – |
| US-622-LC-QR | 10 | – | – | – | ||||||
| US-622V | 10 | – | – | – | ||||||
US-622AXTLQO(40/24) 성적서
