ONO SOKKI MP-900 시리즈 전자기방식 RPM 센서
**Magnetic Rotation Detector

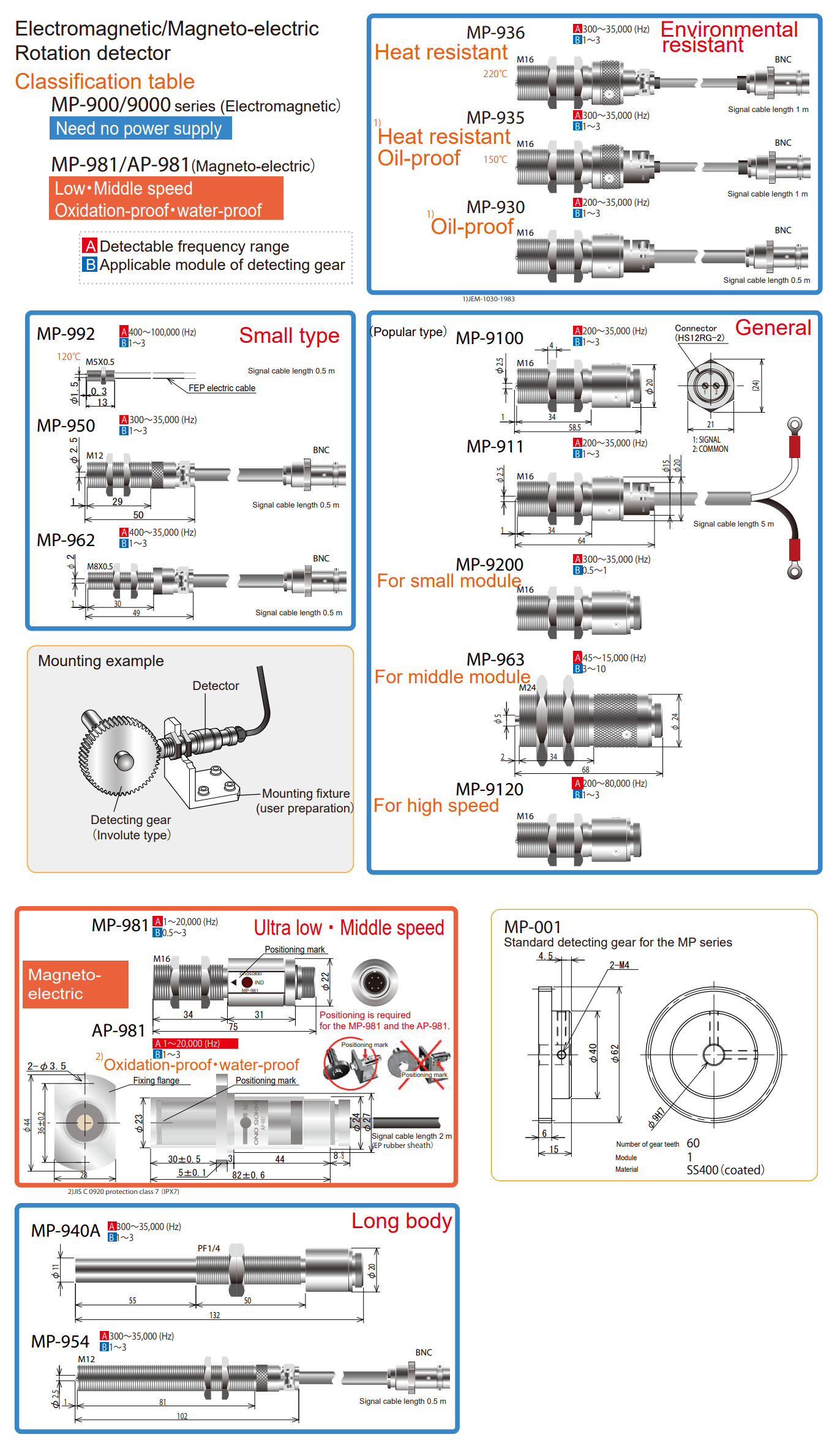

MP-900/9000은 주로 회전축에 장착된 검출기어의 Addendum에 가깝게 하여 회전수에 비례하여 주파수 신호를 검출하는 용도입니다.
저가형, 범용형, 내유형, 내열형 등 다양한 종류가 있어 용도에 맞게 선택하여 사용할 수 있습니다.
신호 케이블(케이블 부착형 제외), 연장 케이블 및 커넥터는 별매품입니다.
****************************************************************
| 범용 | 다이렉트 케이블이 있는 범용 | 낮은 임피던스 | 다이렉트 케이블로 내유 방지 Oil Proof | 다이렉트 케이블로 오일 및 내열 (150°C) | 다이렉트 케이블로 내열(220°C) | |

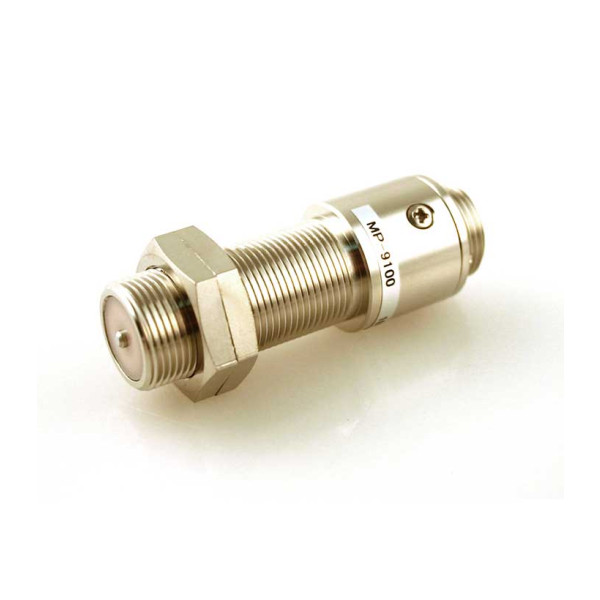

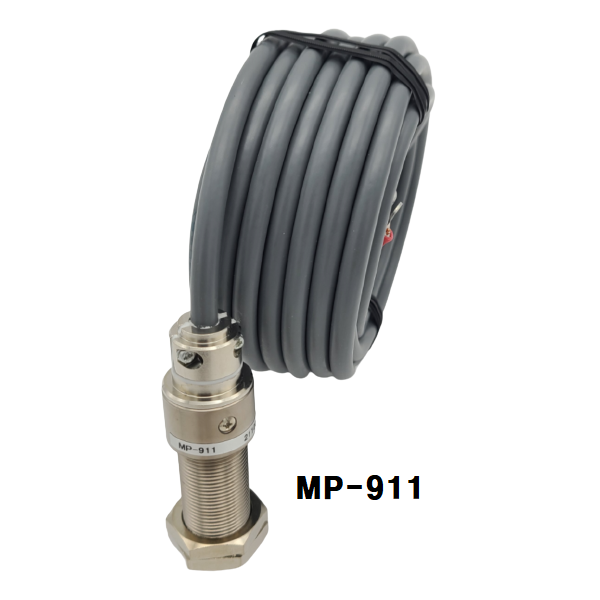

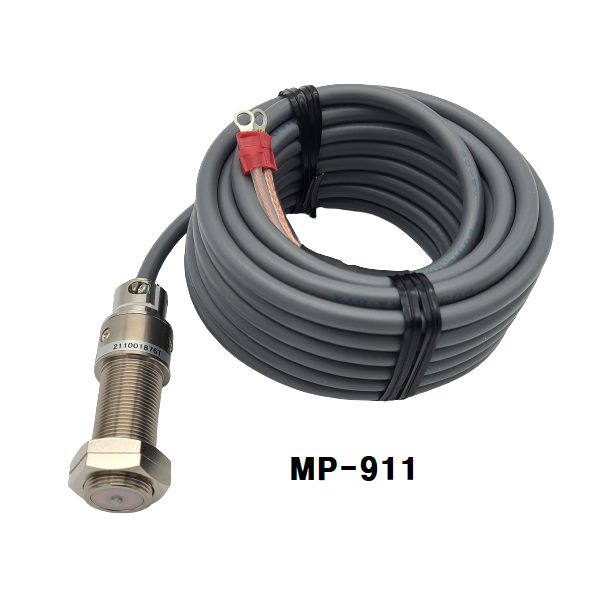

| 모델명 | MP-9100* | MP-911 | MP-9120* | MP-930 | MP-935 | MP-936 |
| 외관 |  |  |  |  |  |  |
| DC 저항값*1(Ω) | 850 ~ 950 | 850 ~ 950 | 85 ~ 105 | 850 ~ 950 | 600 ~ 700 | 800 ~ 900 |
| 인덕턴스(mH) [1kHz,TYP] | 300 | 300 | 30 | 300 | 270 | 370 |
| 임피던스(Ω) [1kHz,TYP] | 2K | 2K | 240 | 2K | 1.8K | 2.5K |
| 출력 전압 (Vp-p) [1kHz,TYP] *2 | 2.0 이상 | 2.0 이상 | 2.0 이상 | 2.0 이상 | 2.0 이상 | 2.0 이상 |
| 검출 주파수 범위*3/*4(Hz) | 200~35,000 | 200~35,000 | 200~80,000 | 200~35,000 | 300~35,000 | 300~35,000 |
| 감지기 기어 모듈 | 1 to 3 | 1 to 3 | 1 to 3 | 1 to 3 | 1 to 3 | 1 to 3 |
| 작동 온도 범위 | -10 ~ +90 °C | -10 ~ +90 °C | -10 ~ +90 °C | -10 ~ +90 °C | -10 ~ +150 °C | -10 ~ +220 °C |
| 내진동*5(m/s 2 ) | 196 | 196 | 196 | 196 | 196 | 196 |
| 내충격*6(m/s 2 ) | 1960 | 1960 | 1960 | 1960 | 1960 | 1960 |
조립 torque(Nm) | 21 | |||||
| 질량(g) | 90 | 300 (케이블 포함) | 90 | 100 (케이블 포함) | 100 | 100 |
| (T) 주변 자기장 | 0.03 이하 | 0.03 이하 | 0.03 이하 | 0.03 이하 | 0.02 이하 | 0.02 이하 |

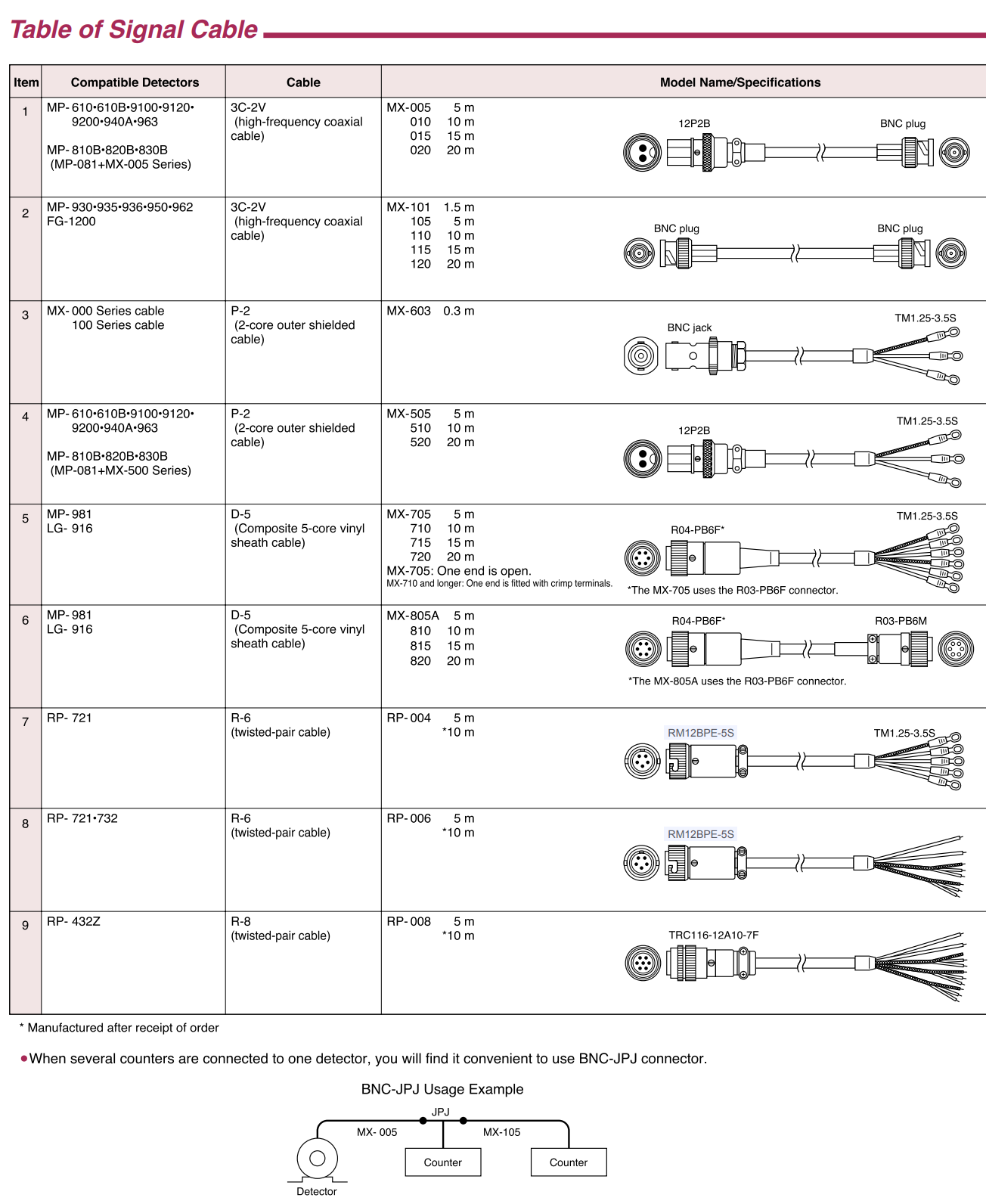

| 신호 케이블 | 제공되지 않음 별매BNC CABLE MX-005 : 5M MX-010 : 10M MX-015 : 15M MX-020 : 20M 낱가닥 CABLE MX-505 : 5M MX-510 : 10M MX-520 : 20M | 직결 케이블(5m) M3 압착 단자 | 제공되지 않음 별매BNC CABLE MX-005 : 5M MX-010 : 10M MX-015 : 15M MX-020 : 20M 낱가닥 CABLE MX-505 : 5M MX-510 : 10M MX-520 : 20M | 직결 케이블(0.5m) BNC 장착 별매 연장CABLE MX-101 : 1.5M MX-105 : 5M MX-110 : 10M MX-115 : 15M MX-120 : 20M | 내열케이블 직결(1m) BNC 장착 별매 연장CABLE MX-101 : 1.5M MX-105 : 5M MX-110 : 10M MX-115 : 15M MX-120 : 20M | 내열케이블 직결(1m) BNC 장착 별매 연장CABLE MX-101 : 1.5M MX-105 : 5M MX-110 : 10M MX-115 : 15M MX-120 : 20M |
* MP-910은 단종되고 MP-9100으로 대체됩니다. 외형 치수의 일부가 변경되었습니다. 기본 사양 변경 없음.
* MP-912는 단종되고 MP-9120으로 대체됩니다. 외형 치수의 일부가 변경되었습니다. 기본 사양 변경 없음.
* MP-937은 단종되었습니다.
Long body (장착부:105mm) | 다이렉트 케이블이 있는 Long body (장착부:81mm) | 다이렉트 케이블이 있는 소형 body | 다이렉트 케이블로 컴팩트 | 다이렉트 케이블로 초소형 | 소형 모듈용 | 중간 모듈용 | |
| 모델명 | MP-940A* | MP-954 | MP-950 | MP-962 | MP-992 | MP-9200* | MP-963 |
| 외관 |  |  |  |  |  |  |  |
| DC 저항값*1(Ω) | 500 ~ 600 | 2.1 ~ 2.3k | 2.1 ~ 2.3k | 1.25k ~ 1.45k | 160 ~ 190 | 850 ~ 950 | 3.7 ~ 4k |
| 인덕턴스(mH) [1kHz,TYP] | 270 | 400 | 400 | 210 | 25 | 300 | 1800 |
| 임피던스(Ω) [1kHz,TYP] | 1.8k | 3.5k | 3.5k | 2.1k | 250 | 2천 | 16k |
| 출력 전압(Vp-p) [1kHz,TYP]*2 | 2.0 이상 | 2.0 이상 | 2.0 이상 | 1.5 이상 | 0.5 이상 | 0.6 이상 (M=0.75) | 2.5 이상 |
| 검출 주파수 범위*3/*4(Hz) | 300~35,000 | 300~35,000 | 300~35,000 | 400 ~ 35,000 | 400~100,000 | 300~35,000 | 45 ~ 15,000 |
| 감지기 기어 모듈 | 1 to 3 | 1 to 3 | 1 to 3 | 1 to 3 | 1 to 3 | 0.5 ~ 1 | 3 to 10 |
| 작동 온도 범위 | -10 ~ +90 °C | -10 ~ +90 °C | -10 ~ +90 °C | -10 ~ +90 °C | -10 ~ +120 °C | -10 ~ +90 °C | -10 ~ +90 °C |
| 내진동*5(m/s 2 ) | 196 | 196 | 196 | 196 | 196 | 196 | 147 |
| 내충격*6(m/s 2 ) | 1960 | 1960 | 1960 | 1960 | 1960 | 1960 | 1960 |
| 조립 torque(Nm) | 17 | 1.9 | 1.0 | ||||
| 질량(g) | 150 | 90 | 70 | 50 | 3 | 90 | 200 |
| (T) 주변 자기장 | 0.01 이하 | 0.01 이하 | 0.01 이하 | 0.005 이하 | 0.001 이하 | 0.005 이하 | 0.03 이하 |
| 신호 케이블 | 제공되지 않음 별매 BNC CABLE MX-005 : 5M MX-010 : 10M MX-015 : 15M MX-020 : 20M 낱가닥 CABLE MX-505 : 5M MX-510 : 10M MX-520 : 20M | 직결 케이블(0.5m)BNC | 직결 케이블(0.5m)BNC 장착 별매연장CABLE MX-101 : 1.5M MX-105 : 5M MX-110 : 10M MX-115 : 15M MX-120 : 20M | 직결 케이블(0.5m)BNC 장착 별매연장CABLE MX-101 : 1.5M MX-105 : 5M MX-110 : 10M MX-115 : 15M MX-120 : 20M | 직결케이블(0.5m)FEP선 | 제공되지 않음 별매 BNC CABLE MX-005 : 5M MX-010 : 10M MX-015 : 15M MX-020 : 20M 낱가닥 CABLE MX-505 : 5M MX-510 : 10M MX-520 : 20M | 제공되지 않음 별매 BNC CABLE MX-005 : 5M MX-010 : 10M MX-015 : 15M MX-020 : 20M 낱가닥 CABLE MX-505 : 5M MX-510 : 10M MX-520 : 20M |
* MP-940은 단종되었으며 MP-940A로 교체되었습니다.
* MP-920은 단종되고 MP-9200으로 대체됩니다. 외형 치수의 일부에 샹 베드가 있습니다. 기본 사양은 변경되지 않습니다.
* MP-967은 단종되었습니다.
* 1 : DC 부하 값의 온도 계수는 0.4%/°C입니다.
* 2 : 부하 저항 10kΩ, M=1, 갭=0.5mm (MP-963은 부하 저항 10kΩ, M=3, 갭=1.5mm)
* 3 : 주파수(Hz)의 표시값은 검출기어 60P/R 사용 시의 회전수(r/min)에 해당합니다.
[주파수(Hz)= 회전속도(r/min) ÷ 60(s)×60(P/R)]
* 4 :MP-001을 사용합니다. (오노속기 표준 톱니바퀴) (MP-963은 M=3 기어를 사용합니다.)
* 5 : JIS E 4031 5종 40Hz X, Y 각 방향 2시간 Z 방향 4시간
* 6 : X, Y, Z 각 방향 3회
옵션 : MX-505 신호 케이블 5M-(개방형 2핀)
당사 보유 재고 MX-505 Cable 1EA
