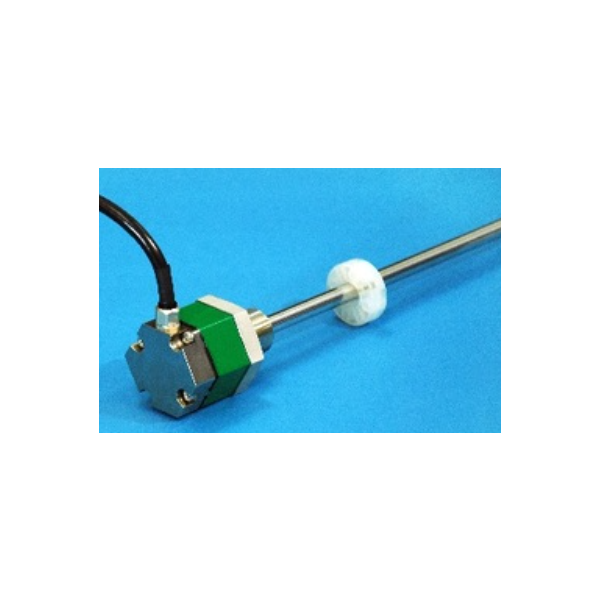

    SANTEST GYMRA 아날로그 출력 변위센서

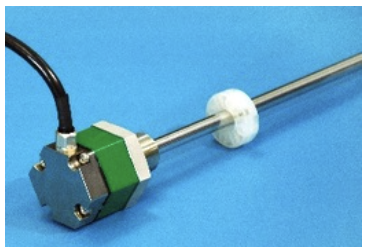

    GYMRA 프로브는 최신 회로 설계에 의해 GYSE-A 프로브 의 헤드부의 두께를 48.5mm로 한 플랫 헤드형 아날로그 출력 센서 입니다 .

    출력은 전압 또는 전류입니다.

    캡티브 소프트웨어( GPM ) 를 사용하면 사용자가 제로 및 게인 조정 이 가능합니다.

    센서 내부 소자 플렉시블 옵션이 있으며 공간이 협소한 경우 교환에 가장 적합합니다



    Specifications

    비선형성≤±0.025%FS TPY
    Resolution
    		≤0.1mm
    반복성≤±0.1mm
    Temp. output≤±20ppmFS/°C
    전압 출력0~10V 또는 10~0V(출력 전류:Max.5mA, 부하:Min.2kΩ)
    전류 출력4~20mA 또는 20~4mA (부하: 최대 500Ω)
    알람 출력오픈 드레인 50V 0.1A(자석 누락용)
    Power supply
    		+24(±2)VDC(60mA)
    Sampling freg.
    		표준 1kHz(스트로크 1000mm까지)
    최대 압력35MPa(프로브 로드)
    작동 온도-20°C~+75°C
    보관 온도-40°C~+75°C
    진동15G(20~100Hz)
    충격100G(2msec)
    IP 등급IP67

    ・상기 정도는 유효 스트로크 300mm 이상의 센서에 적용됩니다.
    ・스트로크 300mm 미만의 사양은 스트로크 300mm와 동일합니다.

    모델 번호.



    ① 유효 스트로크
    　　15~7500mm


    ② Head dead zone(인식불가영역)
    　　S:50mm(Std.)
    　　□:□mm(옵션)(고객이 지정)
    ・가능한 Min. 길이는 선택한 자석 또는 플로트에 따라 다릅니다.


    ③ Tip dead zone(인식불가영역)
    　　S:70mm/90mm/100mm(표준)
    　　・S(표준 길이)는 ⑤에서 선택한 자석 또는 플로트에 따라 다릅니다.

    Tip dead zone
    		magnet
    		float
    70mmM2PN, M0SM, M0LM,
    M3, M11N, BA    		F25N, F28N
    90mmF28S, F30S
    100mmT144, T163F40S, F42S, F50S, F54S
    　　□:□mm(옵션)(고객 지정)


    ④ Thread/Rod diameter

    M :M24xP1.0, ROD Φ10(STD)
    N : M18xP1.5, ROD Φ10
    U :3/4-16UNF-3A, ROD Φ10
    M8 : M24xP1.0, ROD Φ8
    N8 : M18xP1.5, rod Φ8
    U8 :3/4-16UNF-3A, rod Φ8
    M14 :M24xP1.0, rod Φ13.8
    Z :EF(플렉서블 엘레멘트) 전용(외부 하우징 제외)

    ⑤ 관련 자석 또는 플로트

    magnet
    		float
    M2PN :No.2PN(표준)
    M0SM :No.ΦSPM
    M0LM :No.ΦLPM
    M3 :No.3
    M11N :No.11N
    T144 :No.T14-M4
    T163 :No.T16-M3
    BA :No.2KYN-17 -LG

    F28S : Φ28 SUS316
    F30S : Φ30 SUS316L
    F40S : Φ40 SUS316(B)
    F42S : Φ43 SUS316
    F50S : Φ50 SUS316L
    F54S : Φ54 SUS304
    F25N : RF-A6 plastic

    F28N ：RF-A6 plastic

    ・상기 이외의 마그넷 또는 플로트를 선택하실 경우에는 상담해 주십시오.
    ・이 모델 코드는 관련 마그넷 또는 플로트만을 지정하는 것을 의미합니다.
    ・마그넷 또는 플로트가 필요한 경우에는 별도 주문해 주십시오.

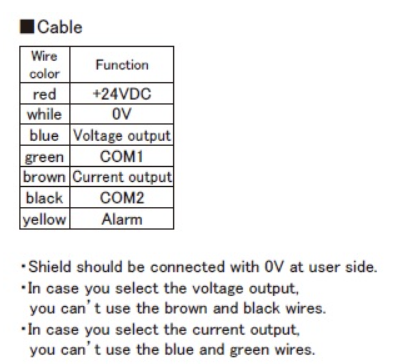

    ⑥ 케이블 결선
    　　△G□F:  pigtail / cable end : free
    　　△G□A: pigtail / cable end  : 릴레이용 커넥터 있음
    　　　　(□:케이블 길이(m)、최대 10m)(*)
    　　　　(△:케이블 타입 S :표준, H:고온 케이블, R:로봇 케이블, UL: cUL 케이블)

    　　(*) 연장 케이블을 사용하는 경우
    　　　전압 출력: 센서 케이블(m) + 연장 케이블(m) ≤ 10m
    　　　전류 출력: 센서 케이블(m) + 연장 케이블(m) ≤ 100m
    　　・연장 케이블은 P.113 을 참조하십시오.

    ⑦ 위치출력(OUT1)
    　　AD :0~10V(magnet이 tip쪽으로 이동하면 출력 증가)
    　　AR :10~0V(magnet이 tip쪽으로 이동하면 출력 감소)
    　　BD :4~20mA(magnet이 tip쪽으로 이동하면 출력 증가) )
    　　BR :20~4mA(magnet이 tip쪽으로 이동하면 출력이 감소)
    　　VZ/F :옵션(지정전압)
    　　　　　　　　(예: V1/5:1~5V, V9.5/0.5:9.5~0.5V)
    　　IZ/F :옵션(지정된 전류)
    　　　　　　　　(예: I5.2/20:5.2〜20mA, I18/5:18〜5mA)
    【Z=제로 위치에서 출력, F=풀 위치에서 출력]

    ⑧ 옵션
    　　blank : 옵션 없음
    　　SRT : SRT 옵션
    　　H0 : 프로브 로드 100°C
    　　EF : 플렉시블 엘레멘트(ROD Φ10만 해당)

    　・옵션의 상세는 P.106～108을 확인해 주십시오.
    　・EF옵션(표준)이 없으면 로드부가 강성인데도 GYMRA 프로브 소자는 탈착 가능 합니다.

          EF 옵션의 경우 정확도 또는 기타 사양에 대해서는 공장에 문의하십시오.

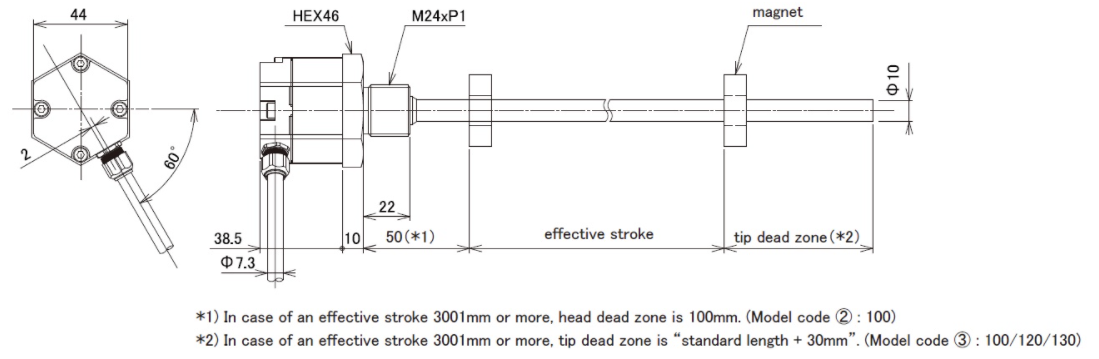

    치수


    Probe

    분리형 프로브 요소
    Cable

    ・재질 : 프로브 헤드 : 알루미늄 합금, 프로브 로드 : SS304
    ・magnet : 110페이지의 GG그룹에서 하나 선택
    ・Tip dead zone 길이는 선택한 마그넷 또는 플로트에 따라 다릅니다.
    ・케이블 길이 : Max.10m(0~10V 출력 ), 최대 100m(4~20mA 출력)
