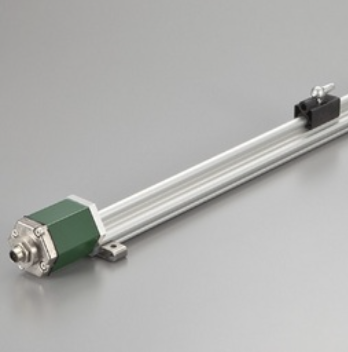

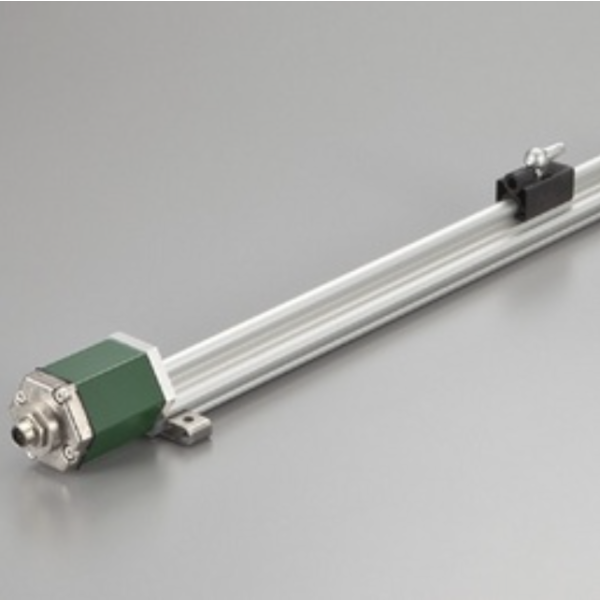

SANTEST GYSE-Q-PF Quasi-incremental output 출력 프로브 선형 프로파일일
(분리형 프로브 소자)
이것은 GYSE-Q 의 선형 프로파일 버전입니다 .
증분 출력(A/B 펄스)을 가지며 분해능은 Min.1μm (4분할)입니다.
작동 원리는 펄스 주파수가 250kHz 또는 500kHz로 고정되는 샘플링 감지 방법을 기반으로 합니다 (해상도에 따라 다름 ).
GYSE-Q는 리니어 엔코더 처럼 계속되는 펄스를 출력하지 않으니 주의하시기 바랍니다.
내부 프로브 요소는 외부 하우징에서 분리할 수 있으며 캡티브 소프트웨어( GPM ) 를 사용하여 사용자 측에서 제로 및 게인 조정이 가능합니다.
· CE 마킹
· 노이즈 캔슬링
· GPM 설정
센서 엘리먼트 착탈 가능
센서 엘리먼트를 하우징에서 분리 교환이 가능합니다.

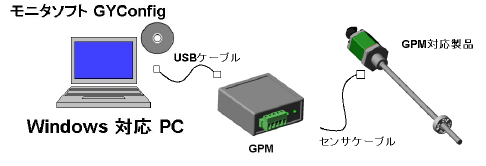

파라미터의 자유 설정
별매의 기기(소프트 첨부)(형식: GPM )에 의해,
PC로부터 손님처로 제로/풀 스케일 점의 조정, 출력 방향의 변경이 가능합니다.
| 비선형성 | ≤±0.025%FS 일반 |
|---|---|
| 분해능 | 0.1mm~0.001mm 지정 |
| 반복성 | ≤±0.001%FS(최소 ±3μm) |
| 온도 경향 | ≤±15ppmFS/°C |
| 위치 (표준) | A/B 펄스, Z 펄스 라인 드라이버 없음, 펄스 주파수. 250kHz |
| 속도 (옵션) | 사용할 수 없습니다 |
| 경보 | 오픈 드레인 50V 0.1A(자석 누락용) |
| 전원 공급 장치 | +24(±2)VDC(100mA) |
| 샘플링 주파수 | 표준 1kHz(스트로크 1000mm까지) |
| 작동 온도 | -20°C~+75°C |
| 보관 온도 | -40°C~+75°C |
| 진동 | 15G(20~100Hz) |
| 충격 | 100G(2msec) |
| IP 등급 | IP65 |
・상기 정도는 유효 스트로크 300mm 이상의 센서에 적용됩니다.
・스트로크 300mm 미만의 사양은 스트로크 300mm와 동일합니다.
・고정용 클램프가 제공됩니다.(500mm마다 1개의 클램프가 추가됩니다.)
스트로크 < 600mm:2개
600-1000mm:3개
1001-1500mm:4개
1501-2000mm:5개

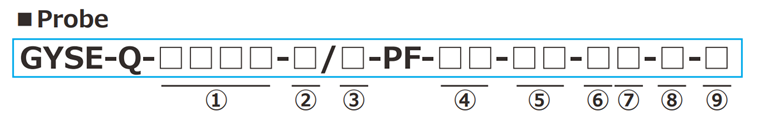

15 ~ 7500mm
② Head dead zone(인식불가지역)
S : 50mm (STD)
□ : □ mm (옵션) (고객 지정)
③ Tip dead zone(인식불가지역)
S:50mm(Std.)
④ 관련자석
PFU :PFU 슬라이드자석
FE :No.5N-UK
BP :No.5PFT-LG
・상기 이외의 마그넷을 선택하실 경우에는 상담해 주십시오.
・이 모델 코드는 관련 마그넷만을 지정하는 것을 의미합니다.
・마그넷 이 필요한 경우는 별도 주문해 주십시오.

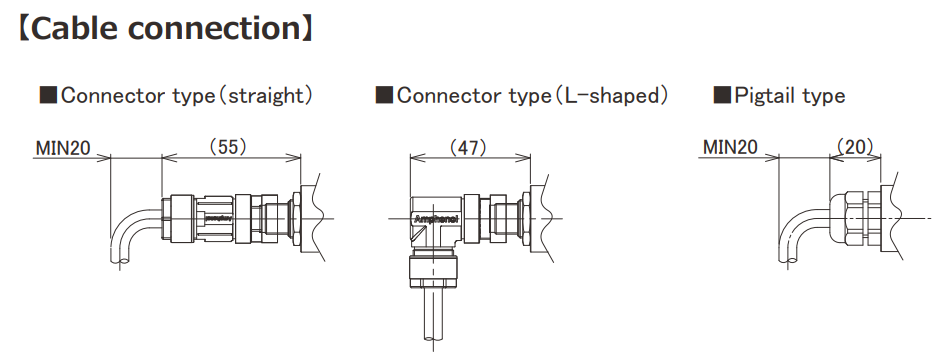

⑤ 케이블 결선
8P:커넥터
△G□F : pigtail / cable end : free
△G□A : pigtail / cable end : relay용 커넥터 부착 (□ :케이블 길이(m)、최대 10m)(*)
(□ : 케이블 길이 (m))
(△ : 케이블 유형 S : 표준 , H : 고온 케이블, R : 로봇 케이블, UL: cUL 케이블) CN:기존 커넥터
(*) 연장 케이블을 사용하는 경우
전압 출력: 센서 케이블(m) + 연장 케이블(m) ≤ 10m
전류 출력: 센서 케이블(m) + 연장 케이블(m) ≤ 100m
・연장 케이블은 P.114 를 참조하십시오.
・느슨한 결합 커넥터가 필요한 경우 커넥터 (직선 또는 L자형)를 별도로 주문 해야 합니다.
⑥ 분해능
D2:0.1mm
D3:0.05mm
D4:0.01mm(표준)
D5:0.005mm
D7:0.002mm
D8:0.001mm
⑦ 방향
D : 자석이 팁 쪽으로 이동하면 출력이 증가합니다.
R : 자석이 팁으로 이동하면 출력이 감소합니다.
⑧ 펄스 주파수
1:1MHz
2:500kHz(⑥ 분해능:D7, D8의 경우 기준)
3:250kHz(⑥ 분해능:D2〜D5의 경우 기준)
4:125kHz
6:31kHz
7:15kHz
・허용 자석 속도는 선택한 분해능
및 펄스 주파수 에 따라 다릅니다 . 표준 허용 속도 설정은 아래와 같습니다.
| 해상도(mm) | 펄스 주파수 | 최대 magnet 속도 |
|---|---|---|
| 0.1mm | 250kHz | (*)15m/초 |
| 0.05mm | 250kHz | (*)15m/초 |
| 0.01mm> | 250kHz | 8m/초 |
| 0.005mm | 250kHz | 4m/초 |
| 0.002mm | 500kHz | 3.2m/초 |
| 0.001mm | 500kHz | 1.6m/초 |
(*) 노이즈 캔슬링 기능의 경우
⑨ 클램프
F50 : 고정클램프 있음
N : 고정클램프 없음

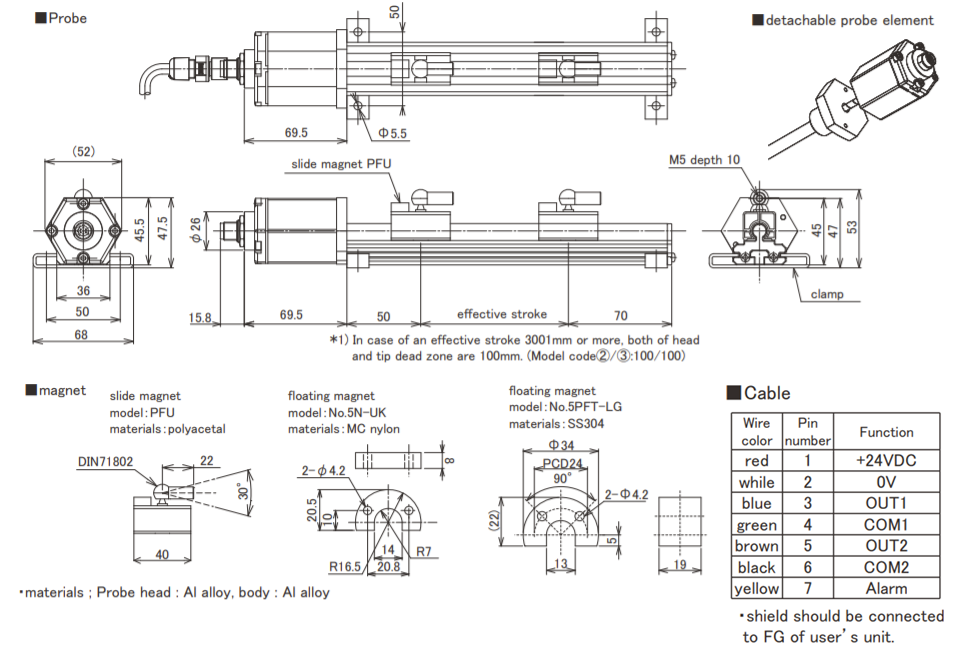

커넥터 타입의 경우 커넥터 치수가 기존 제품과 다릅니다.
기존 제품은 109페이지를 참조하십시오.
・커넥터 : Amphenol(재질 : 유리섬유강화플라스틱)
・케이블 길이 : Max.10m(전압출력), Max.100m(전류출력)
