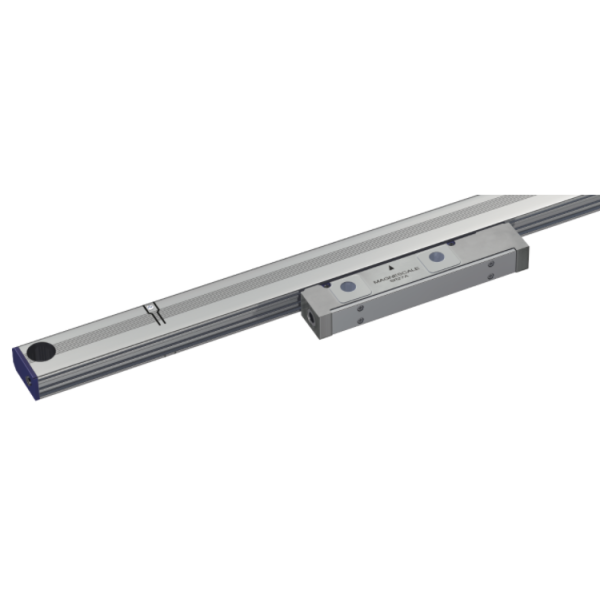

MAGNESCALE SR27A Absolute Slim type Linear Encoder
Specifications
명세서 | ||||
---|---|---|---|---|
*0.005 µm 분해능에 대해서는 당사 영업부로 문의하시기 바랍니다. Magnescale은 사전 통지 없이 제품 사양을 변경할 권리를 보유합니다. | ||||

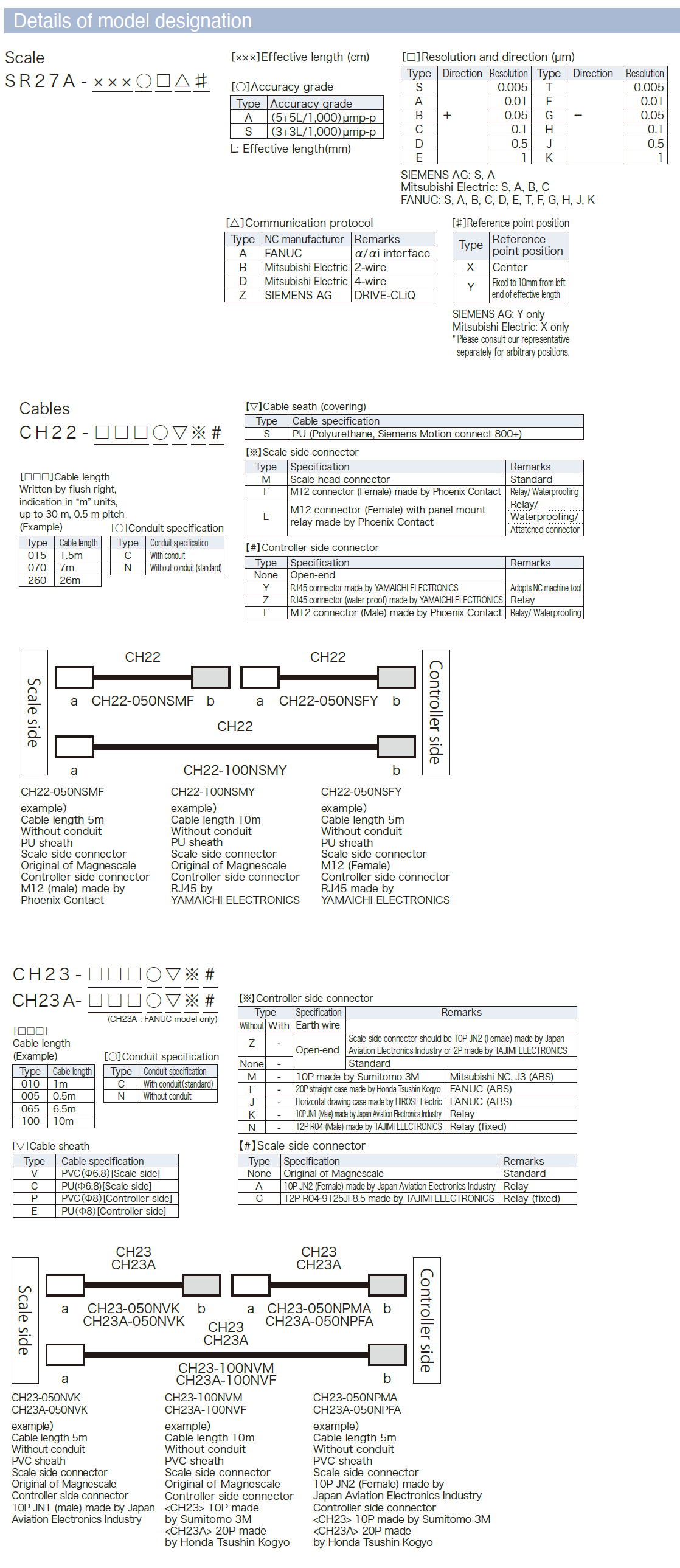

모델명 | SR27A-×××○□AX | SR27A-×××○□BX SR27A-×××○□DX | SR27A-×××○□FX | SR27A-×××○AZY |
유효 길이(L:mm) | 70~2,040 | |||
열팽창계수 | 12±1 × 10 -6 / °C | |||
정확도(20°C에서) | (3+3L/1,000) µmp-p 또는 (5+5L/1,000) µmp-p, L: 유효 길이(mm) | |||
기준점 | 중앙 또는 사용자가 선택한 위치(공장 출하 시 설정) | 중앙에 고정됨 | 중앙 또는 사용자가 선택한 위치(공장 출하 시 설정) | 유효 길이 의 왼쪽 끝에서 10mm로 고정됨 |
출력신호 | EIA-485를 준수하는 절대 직렬 양방향 신호 | DRIVE-CLiQ 준수 | ||
호환컨트롤러 | FANUC α/αi 인터페이스 호환 | 미쓰비시 전기 | 야스카와 전기 | 지멘스 AG |
Resolution | 0.005*, 0.01, 0.05, 0.1, 0.5 및 1 µm 중에서 선택 가능(공장 설정) | 0.005*, 0.01, 0.05 및 0.1 µm 중에서 선택 가능(공장 설정) | 0.01, 0.05, λ/32768 및 λ/4096 µm 중에서 선택 가능(λ=320)(공장 설정) | 0.01 µm (공장 설정) |
최대 응답 속도 | 200m/분 | |||
기능적 안전성 | – | IEC 61508, EN/BS 62061 SIL 2 EN/BS/ISO 13849-1 Cat. 3 / PL d EN/BS 61800-5-2 | ||
제품안전 | FCC Part15 하위 파트 B 클래스 A ICES-003 클래스 A 디지털 장치 EN/BS 61000-6-2, EN/BS 61000-6-4 | |||
제품환경 | EN/BS 63000 | |||
작동온도범위 | 0 ~ +50°C | |||
보관온도범위 | -20 ~ +55°C | |||
진동저항 | 150m/s 2 (50Hz ~ 3,000Hz) | |||
충격저항 | 350m/s 2 (11ms) | |||
보호설계등급 | IP54(에어퍼지 없음), IP65(에어퍼지 포함) | |||
전원전압 범위 | DC+4.75 ~ +5.25V | DC+17 ~ +30.8V | ||
최대전력 소비 | 1.3W 이하(4.75V 또는 5.25V) | 1.75W 이하(17V) 1.9W 이하(30.8V) | ||
소비전류 | 250mA(5V)(컨트롤러 연결 시) | 75mA(24V) (컨트롤러 연결 시) | ||
Mass | 대략. 0.39kg+ 1.53kg/m 이하 | |||

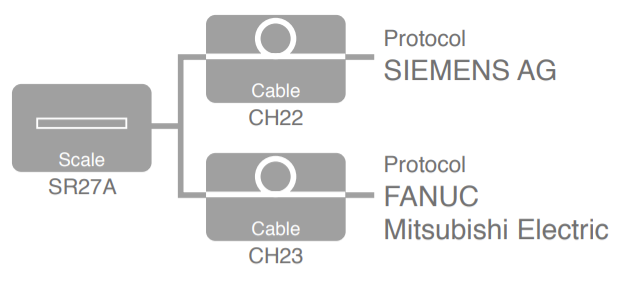

호환케이블 (중계 커넥터가 없는 유형) 최대 케이블 길이 | CH23A-***NVF 13m | CH23-***NVM 13m | CH23-***NVG 11m | CH22-***NSMY 30 m |
호환케이블 (중계 커넥터가 있는 유형) 최대 케이블 길이 | CH23A-***NVK + CH23A-***NPFA 30m | CH23-***NVK + CH23-***NPMA 30m | CH23-***NVK + CH23-***NPGA 30m | CH22-***NSMF + CH22-*** NSFY 30m |
