UNIPLUSE F701 배출계량용 Indicator(F700 단종 대체품) > 인디케이터

UNIPLUSE F701 배출계량용 Indicator(F700 단종 대체품) 요약정보 및 구매

고정밀 투입 및 토출 계량 제어가 가능 인디케이터 / 탱크, 호퍼, 패커, 체커

판매가격 전화문의
제조사 UNIPLUSE
원산지 JAPAN
모델 F701

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

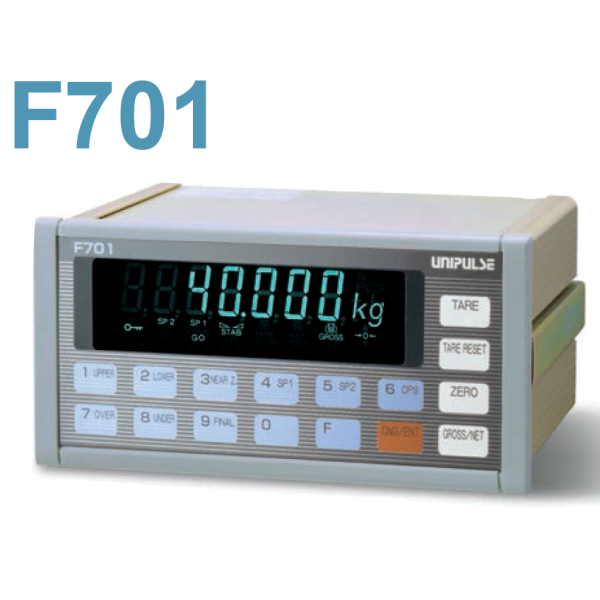

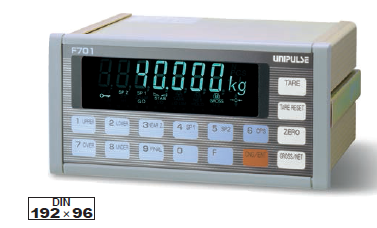

    UNIPLUSE F701 배출계량용 Indicator(F700 단종 대체품)




    고속 A/D 변환 및 초당 100회의 강력한 디지털 처리 능력.

    * 정량 배출 제어 기능(배출/사료 계량)

    * 자동저울 순차계량의 편리한 기능

    * 다양한 옵션 인터페이스 사용 가능







    제품 개요


    F701은 모든 계량 시스템과 호환되는 범용 계량 컨트롤러입니다.

    고정밀 투입 및 토출 계량 제어가 가능한 최종 배출 기능, 호퍼 및 패킹 스케일에 필수적인 계량 시퀀스 기능, RS-500 등 다양한 주변기기와 연결 가능한 인터페이스를 탑재한 가성비가 뛰어난 실용적인 장비입니다.

    RS232C 및 BCD 출력.





    Specifications

    아날로그 섹션
    Excitation voltage
    10V DC ±5%, 출력 전류; 120mA 이내, 원격 감지형
    (350Ω에서 최대 4개의 로드셀 병렬연결 가능)
    영점 조정 범위HI 게인이 1.5mV / V 0
    LO 이득 (디지털 조정) 용 3.0mV / V 0 내지
    약 입력. 0.5mV/V 또는 1.0mV/V,
    0으로 선택 가능 조정 [후면 패널의 딥 스위치로]
    게인 조정 범위

    로드셀 출력에 따라 2단계 게인 선택 가능 [후면 패널의 딥 스위치로]
    HI 게인의 경우 0.5 ~ 1.5mV/V
    LO 게인의 경우 1.0 ~ 3.0mV/V(디지털 조정)

    최소 입력 감도0.5μV/카운트
    정확성비선형성: 0.01%/FS
    이내 제로 드리프트: 0.2μV/°C 이내 RTI(Typ: 0.15μV/°C)
    게인 드리프트: 15ppm/°C 이내(Typ: 7ppm/°C)
    노이즈: 0.1μVp- 이내 p RTI(0.1 ~ 10Hz)
    아날로그 필터베셀 저역 통과 필터(-12dB/oct.)
    2, 4, 6, 8Hz에서 선택 가능
    A/D 변환기속도: 100회/초
    해상도: 16비트
    Min. display resolution
    1/10000
    2차 교정로드셀의 브리지 중 하나에 저항을 연결하여 실제 부하 없이 교정을 수행할 수 있습니다.

    설정 섹션
    설정 방법・ 키보드 조작(키 클릭 부저가 있는 멤브레인 스위치)
    ・ 설정값 옵션 또는 RS-232C 옵션을 설치하여 외부 설정 가능
    설정값 저장・ 초기 설정값: NOV RAM(Non-Volatile RAM)
    ・ 기타 설정값: 리튬 배터리를 백업한 C-MOS RAM
    (사용 조건 및 보관 환경에 따라 7년 이상 유효)
    설정값 보호오작동으로 인한 기본값 및 보정의 무단 수정을 방지하기 위해 설정 작업을 잠글 수 있습니다.
    설정 항목

    ・ 상한/하한/ 영점 부근/ 설정값 1/ 설정값 2/ CPS/ 초과/ 미달/ 최종
    ・ 비교 금지 시간/ 판정 시간/ 완료 출력 시간/ 보정 이송 시간/ 자동 영점 카운트/ 판정 카운트/ 자동 프리 낙상보상 조절/ 프리셋 용기 무게
    ・ 무게 기능 1/ 무게 기능 2/ 무게 기능 3/ 시퀀스 모드/ 기능 키 비활성화/ 필터/ 움직임 감지/ 영점 추적/ 설정값 잠금
    ・ 저울 무게/ 용량/ 최소. 스케일분할/순과/총/DZ조절값/기능선택/중력가속도/옵션보드
    ・ D/A 출력 모드/ D/A 영점 출력 중량값/ D/A Full Scale/ RS-232C I/F·RS-485 I/F/ ID 번호/ 설정값 인터페이스/ 외부 기능 선택/ 표준/NTEP 모드 선택
    · 스팬 교정/제로 교정


    입출력 섹션
    외부 출력 신호트랜지스터의 오픈 컬렉터 출력(이미터 = COM 단자); 트랜지스터가 ON일 때 출력은 LO(영점 부근, SP1, SP2, SP3, go 또는 comp, 초과, 미만, 상한, 하한, 안정, 중량 경보 또는 오류, 실행)
    외부 입력 신호TTL 레벨 릴레이, 스위치, 트랜지스터 또는 오픈 콜렉터 출력에 의해 COM 단자와 단락되면 ON됩니다. (이송/배출, 용기 ON, 용기 OFF, 영점, 총량/순, 홀드 또는 판정, 기동, 정지) (구동 전류: 10mA 이하)
    출력 조건– SP1: 순 중량 >= final weight-SP1
    – SP2: 순 중량 >= final weight before final
    – SP3: 순 중량 >= final weight-FF
    – Under: 순 중량 < final weight-underweight
    – Over: 순 중량 > final weight-overweight
    – Go: final weight+overweight >= netweight >=  final weight-underweight
    Interface
    ・ SIF: 2선식 직렬 인터페이스(표준); Unipulse 프린터 또는 외부 디스플레이와 연결하기 위한 인터페이스입니다.
    ・ SPI: 설정값 단위 인터페이스(옵션); 디지털 스위치를 통해 다양한 설정값을 입력할 수 있는 인터페이스.
    ・ BCO: BCD 병렬 데이터 출력 인터페이스(옵션): 중량 데이터를 프린터, 외부 디스플레이, PC 또는 시퀀서로 전송하기 위한 병렬 인터페이스.
    ・ 232: RS-232C 통신 인터페이스(옵션): PC 또는 시퀀서에서 중량 데이터, 다양한 상태 및 설정 값 쓰기(변경)/읽기.
    ・ 485: RS-485 통신 인터페이스(옵션): RS-232C보다 장거리 통신이 가능합니다. ID 번호가 설정되어 있고 F701의 여러 대를 병렬로 연결할 수 있습니다.
    ・ DAC: D/A 컨버터 인터페이스(옵션); 무게 데이터를 현재 신호로 변환하여 출력하는 인터페이스입니다.

    디스플레이 섹션
    디스플레이 유닛형광 표시관에 의한 문자 높이 18.5mm의 수치 표시(7자리)
    표시 값5자리, 최상위 자릿수에 마이너스 기호 표시
    스케일 용량5자리 숫자 값
    최소 스케일 분할1 ~ 100
    소수점0, 0.0, 0.00, 0.000 중에서 선택 가능(제로 블랭킹 기능 있음)
    오버 스케일 디스플레이A/D 컨버터 오버플로우 입력,
    순중량 설정 순중량,
    저울 용량 + 9눈금,
    총중량 설정 총중량
    센터 제로실제 영점 또는 각 값의 중심이 표시됩니다.
    단위 표시t, kg, g, N, lb, 없음 중에서 선택 가능
    상태 표시SP3, SP2, SP1, LOCK, ZT, ZALM, STAB, TARE, NET, GROSS, HI LIM, HI, GO, LO, LO LIM, HOLD, NZ

    일반 성능
    전원 전압85 ~ 110V, 102 ~ 132V, 170 ~ 220V, 187 ~ 242V AC
    (주문 시 지정하십시오), 50/60Hz
    전력 소비15VA
    작동 조건온도: 작동 온도 범위 -10°C ~ +40°C;
    보관 온도 범위 -20 ~ +85°C
    습도: 85% RH 이하(비응축)

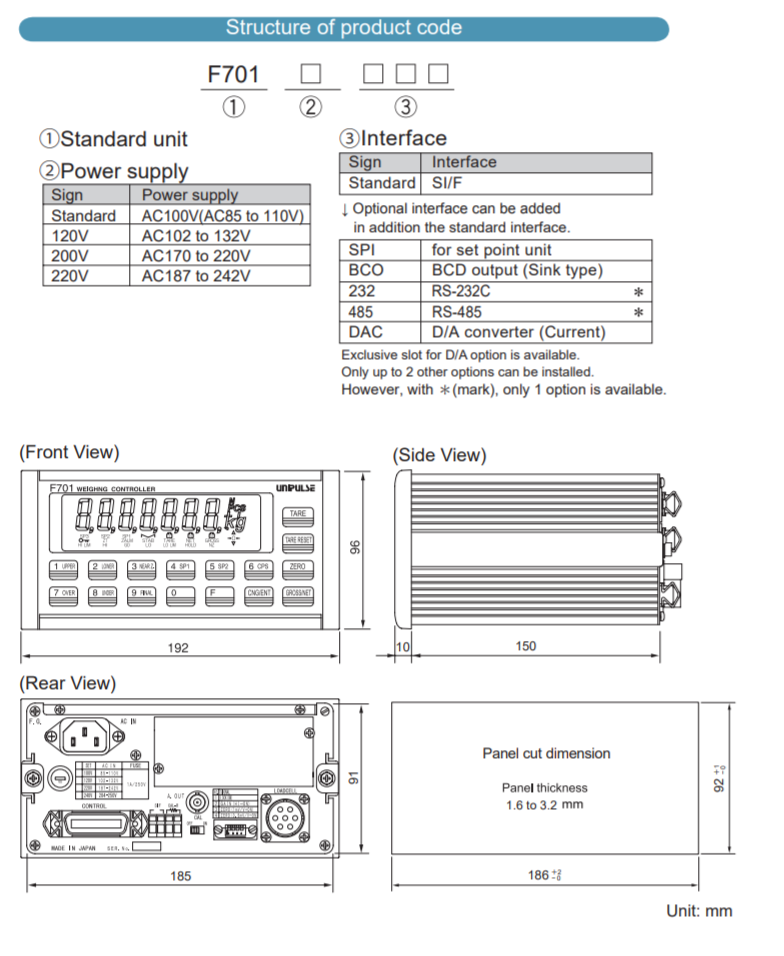

    치수192(W)×96(H)×160(D) mm (돌출부는 포함되지 않음)
    Panel cutout dimensions
    186 +2 -0(W)×92 +1 -0(H)mm
    *설치 패널 두께: 1.6mm 이상
    무게약 2.2kg
    Attachments
    AC input cord (2m)1
    Spare fuse (1A)1
    Loadcell input connector1
    Control signal I/O connector1
    Flathead screwdriver1
    Operation Manual1
    Set point unit connector (when set point unit option is installed)1
    BCD output connector (when BCD output option is installed)1
    D/A converter connector (when D/A converter option is installed)1


    Option

    Model
    SPISet point unit interface
    BCOBCD parallel data output interface
    232RS-232C communication interface
    485RS-485 communication interface
    DACD/A converter interface


    Optional accessories

    Model
    E780Set point unit
    LB01-NHLithium battery (with NH connector)
    CAAC2P-P2AC input cord 2m
    CAAC3P-CEE7/7-P1.5AC input cord (250V withstand voltage) 1.5m
    CN3P-2P3P-2P conversion plug for AC input cord
    CA4131(6-core) cable with JR connector at one end (cable end is separated) 3m
    CA4230JR-PRC conversion relay (6-core) cable 0.3m
    CA4311JR-PRC conversion relay (6-core) 4-wire type/6-wire type (for 520A) 1m
    CA7Coaxial cable with BCN on both ends 1.5m
    CA8BNC-alligator clip cable 1.5m
    CA3150Flexible flat cable with 57F 36 pins at both ends
    CN2157 series 36p connector for BCD output/set point unit
    CN2357 series 24p connector for external input/output
    CN35D-sub 25p connector for RS-232C


    LED, 형광등, LCD 등의 디스플레이 장치는 제조 공정이나 생산 로트에 따라 색조에 개체차이가 있을 수 있는 점 양해 부탁드립니다.
