UNIPLUSE F701-S 고성능 배출계량용 Indicator(공식8종기억) 요약정보 및 구매

고정밀 투입 및 토출 계량 제어가 가능 인디케이터 / 탱크, 호퍼, 패커, 체커

판매가격 전화문의
제조사 UNIPLUSE
원산지 JAPAN
모델 F701-S

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

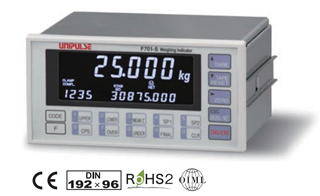

    UNIPLUSE F701-S 고성능 배출계량용 Indicator(공식8종기억)






    * 고속 A/D 변환 및 300회/초의 강력한 디지털 처리 능력.

    * 14자리 서브 디스플레이에 적산값 등이 표시됩니다.

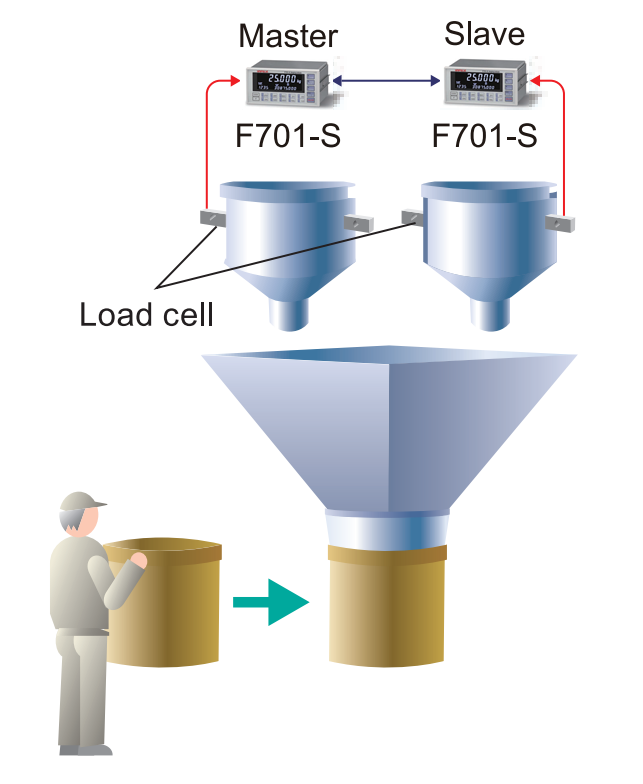

    * 정량 배출 제어 기능(배출/사료 계량)

    * 배깅 계량 제어 기능

    * 8가지 공식 배치 계량을 위한 코드 메모리




    제품 개요


    F701-S는 자동계량기 및 제어입출력에 유용한 초저드리프트 고정밀 증폭기, 고속샘플링, 계량순서기능 등 고사양의 다양한 기능을 갖춘 계량표시기입니다.




    Specifications


    아날로그 섹션
    Excitation voltage
    DC5V±5% 출력전류 : 90mA 이내
    Ratio metric type (350Ω 로드셀은 6개까지 병렬 연결 가능)
    신호 입력 범위-0.5 ~ 3.0mV/V,
    0 ~ 3.0mV/V(OIML R76-1 호환 시)
    영점 조정 범위디지털 조작에 의한 자동 조정
    -0.2 ~ 2.0mV/V,
    0 ~ 2.0mV/V(OIML R76-1 호환 시)
    스팬 조정 범위디지털 조작에 의한 자동 조정
    0.3~3.0mV/V,
    0.6~3.0mV/V(OIML R76-1 준거 시)
    최소 입력 감도0.15μV/카운트 0.5μV/카운트
    (OIML R76-1 호환 시)
    정확성비선형성: 0.01%/FS 이내
    제로 드리프트: 0.025μV/℃ RTI 일반
    게인 드리프트: 1ppm/℃ 일반
    A/D 변환기전환율: 300회/초
    변환 해상도: 24비트(바이너리)
    최소 표시 분해능1/10000, 1/6000(OIML R76-1 호환 시)
    2차 교정등가 입력 교정 2차 교정을 위한 최소 표시 분해능: 1/1000(상온)

    설정 섹션
    설정 방법membrane key를 조작하여 설정합니다.
    또한 RS-485 인터페이스를 통해 호스트 컴퓨터에서 설정을 할 수 있습니다.
    설정값 메모리교정값 및 설정값의 일부: NOV.RAM(비휘발성 RAM)
    기타 설정값: F-RAM(비휘발성 RAM)
    설정값 보호보호는 잠금 스위치와 잠금 매개변수로 설정할 수 있습니다.
    설정 항목

    기능 선택 2/ 저울 무게 값/ 용량/ 최소 스케일 분할/ DZ 조절값/ 표시선택 1/ 중력가속도/ 순초과/ 총초과/ 표시선택 2/ RS-485 I/F 설정/ RS-485 통신방식/ RS-485 ID/ 전송지연시간/ 영점교정/ 스팬 교정 / 등가 교정 / 옵션 표시


    외부 신호(F701-S 주문 시 PNP(Source) Type 또는 NPN(Sink) Type 지정 가능)
    출력 신호 (16)SP1/ SP2/ SP3/ 완료/ 방전/ 백 클램프/ 에러 선택 1,2/ 출력 선택 1 ~ 6/ 리저브 1,2
    신호 ON 시 출력 트랜지스터 ON.
    * 외부 전압은 고객이 별도로 준비하셔야 합니다.
    입력 신호 (16)운전 허가 / 계량 시작 / 정지 / 토출 지령 / 수동 토출 / 토출 게이트 열림 / 적산 클리어 / 입력 선택 1 ~ 6 / 코드 1,2,4 유
    접점(릴레이, 스위치 등) 또는 무접점(트랜지스터, 오픈 컬렉터) 등)을 연결할 수 있습니다.
    * 외부 전압은 고객이 별도로 준비하셔야 합니다.
    상호 작용・ 485: RS-485 통신 인터페이스(Modbus-RTU 및 원본 형식에서 선택)
    ・ 232: RS-232C 통신 인터페이스(옵션)
    ・ BCO: BCD 병렬 데이터 출력 인터페이스(싱크 유형)(옵션)
    ・ BSC: BCD 병렬 데이터 출력 인터페이스(소스 유형)(옵션)
    ・ DAC: D/A 변환기(옵션)
    ・ ODN: DeviceNet 인터페이스(옵션)
    ・ PRF: PROFIBUS 인터페이스(옵션) * PROFIBUS-DPV0
    ・ CCL: CC-Link 인터페이스(옵션)

    디스플레이 섹션
    표시하다문자 높이 18.5mm, LCD의 숫자 표시(7자리)
    보조 표시: 문자 높이 7.3mm(14자리)
    표시 값5자리 기호: 가장 높은 자리에 음수 표시
    Accumulation value
    9자리
    * “누적횟수(4자리)”, “최종(5자리)”, “코드(1자리)”, “총방전횟수(6자리)”, “방전횟수(5자리)”로 변경 가능 ".
    표시 빈도1, 2, 5, 10, 20회/초 중에서 선택합니다.(시스템 속도는 300회/초입니다.)
    용량5자리
    최소 스케일 분할1 ~ 50의 범위에서 허용 설정
    은 다음의 설정이 유효한 경우 * OIML R76-1 규격 :
    0.001, 0.002, 0.005, 0.010, 0.020, 0.050, 0.01, 0.02, 0.05, 0.1, 0.2, 0.5, 1 , 2, 5, 10, 20, 50
    소수점0, 0.0, 0.00, 0.000 중에서 선택
    오버 디스플레이LOAD: A/D 변환기 입력 초과,
    OFL1: 순 초과,
    OFL2: 용량 +9 스케일 분할,
    -OFL2: 용량 -오버 또는 -20 스케일 분할 오버,
    OFL3: 그로스 오버
    Center zero
    실제 영점 또는 각 값의 중심이 표시됩니다.
    * OIML R76-1 호환 시 트루 제로 포인트만 표시됩니다.
    상태 표시CLAMP/ SP3/ SP2/ SP1/ HOLD/ COMPL./ ZT/ ZALM/ STAB/ TARE/ NET/ GROSS/ NZ/ D.CHG/ HI LIM/ HI/ GO/ LO/ LO LIM/ CZ/ LOCK

    일반 성능
    전원 전압AC100 ~ 240V(+10% -15%)(자유 전원 50/60Hz)
    전력 소비최대 15W
    돌입 전류2A, 3mSec: AC240V 평균 부하 조건(실온에서 콜드 스타트)
    작동 조건온도… 작동 -10℃ ~ +40℃, 보관 -20℃ ~ +85℃
    습도… 85% 이하(비응결)

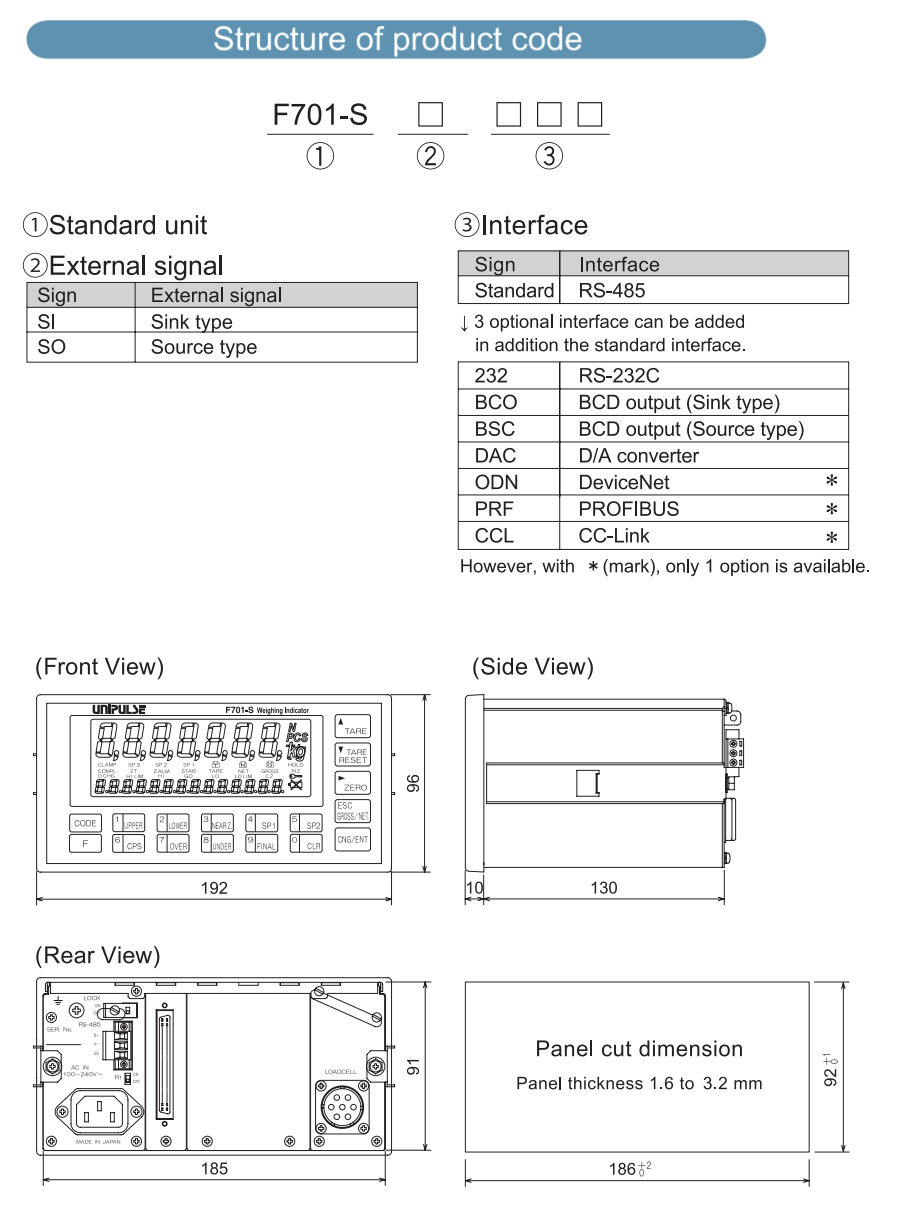

    치수192(W)×96(H)×140(D) ​​mm (돌출부 제외)
    Panel cutout dimensions
    186 +2 -0(W)×92 +1 -0(H)mm
    * 설치 패널 두께: 1.6 ~ 3.2mm
    무게약 2kg

    Attachments
    AC 입력 코드(공칭 정격 125V) 2m1
    로드셀 커넥터1
    로드셀 커넥터 고무1
    외부 I/O 신호 커넥터1
    사용 설명서1
    고무 패킹1
    BCD 출력 커넥터(BCD 출력 옵션 포함)1
    DeviceNet 커넥터(DeviceNet 옵션 포함)1
    CC-Link 커넥터(CC-Link 옵션 포함)1


    옵션

    모델
    232RS-232C 통신 인터페이스
    BCOBCD 병렬 데이터 출력 인터페이스(sink type)
    BSCBCD 병렬 데이터 출력 인터페이스(source type)
    DAC
    D/A 변환기
    ODNDeviceNet 인터페이스
    PRFPROFIBUS 인터페이스
    CCLCC-Link 인터페이스


    옵션 액세서리

    모델
    CAAC3P-P2AC 입력 코드 2m
    CAAC3P-CEE7 / 7-P1.5AC 입력 코드(저항 전압: 250V) 1.5m
    CA4131(6선) 케이블 한쪽 끝에 JRC 커넥터가 있는 3m
    CA4230JRC-PRC(6선식) 변환 중계 케이블 0.3m
    CA4311JRC-PRC(6선식) 변환 중계 케이블(4선식~6선식)(520A용) 1m
    CN3P-2PAC 입력 코드용 3P-2P 변환기 플러그
    CN10로드셀 커넥터
    CN34RS-232C용 D-Sub 9p 커넥터
    CN51BCD 출력 커넥터
    CN52FCN 시리즈 I/O 커넥터(커버 포함)
    CN57FCN 시리즈 I/O 커넥터(대각선 커버 포함)
    CN71CC-Link 커넥터
    CND01디바이스넷 커넥터



    LED, 형광등, LCD 등의 디스플레이 장치는 제조 공정이나 생산 로트에 따라 색조에 개체차이가 있을 수 있는 점 양해 부탁드립니다.
