ONO SOKKI RP-432Z 소형 다목적 로터리 엔코더 > 토크센서

ONO SOKKI RP-432Z 소형 다목적 로터리 엔코더 요약정보 및 구매

2상 및 제로 마크 구형파 출력

판매가격 전화문의
제조사 ONO SOKKI
원산지 JAPAN
모델 RP-432Z

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

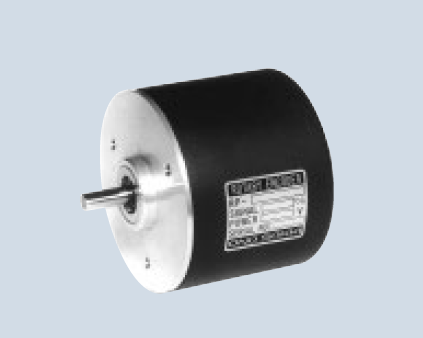

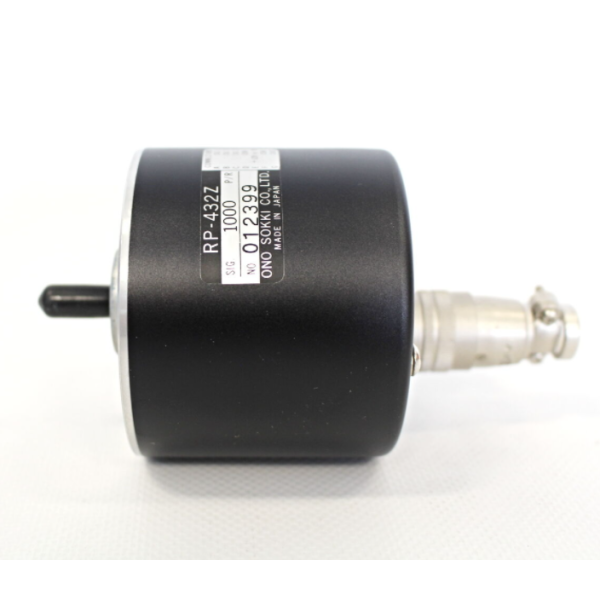

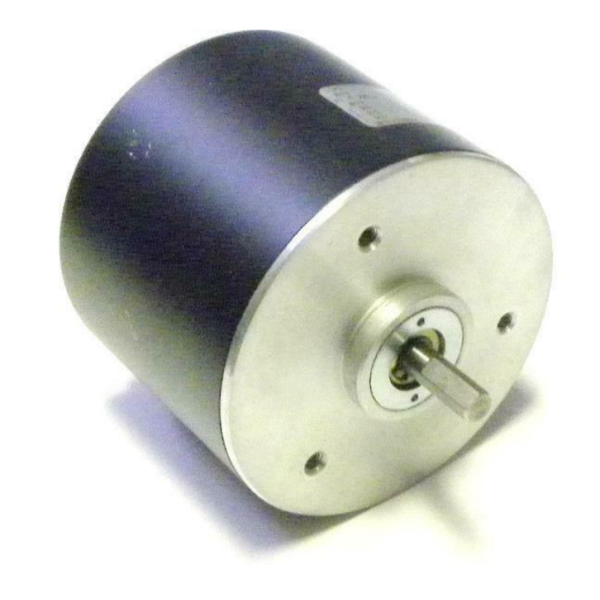

    ONO SOKKI RP-432Z 소형 다목적 로터리 엔코더






    ORDER CODE

    표준출력펄스수(P/R) : 120 360 600 1000 1024 중 선택




    • 범용을 위한 컴팩트하고 경제적인 디자인;
      OEM 애플리케이션에 이상적

    • 5VDC 또는 12VDC 작동

    • 사용하기 쉬운 출력 신호 커넥터

    • 2상 및 제로 마크 구형파 출력

    • 9가지 출력 펄스 유형 중에서 선택할 수 있습니다.

    •

    표준출력펄스수(P/R)
    120 360 600 1000 1024

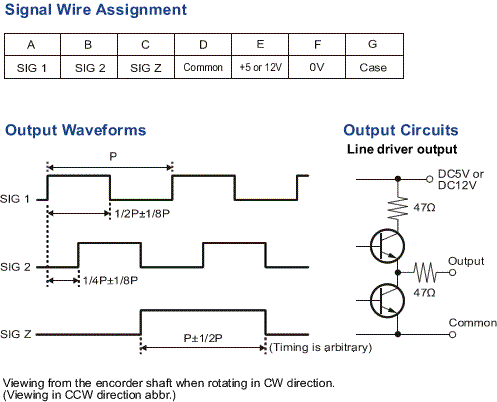

    전기 사양



    전기 사양

    출력 파형2상 구형파 + "제로 마크"(타이밍 선택 가능)
    출력 전압Hi: 4V 이상 Lo: 0.2V 이하(5V 전원 사용 시)
    Hi: 10V 이상 Lo: 0.3V 이하(12V 전원 사용 시)
    출력 유형Totem pole 출력, 부하저항 1kΩ 이상
    인접 오류±1/20P
    전원 공급 장치5VDC ±5% 100mA 또는 12VDC ±5% 100mA
    응답 주파수50kHz
    연결 방법

    7심 커넥터(케이블 측:TRC116-12A10-7F)

    기계적 사양

    최대 회전 속도5000 r/min
    최대 허용 하중방사형 20N, 추력 10N
    시작 토크1.5mN·m
    관성 모멘트24g・cm2
    무게0.25kg

    일반 사양

    작동 온도0 ~ + 50°C
    보관 온도-20 ~ + 80 °C
    습기85%(40°C/8h), 결로 없음
    기준IPX5
    진동49m/s2 ( X,Y,Z 각 방향 2h)
    충격490m/s2 (X, Y, Z 각 방향 3회, 축 방향 98m/s 2 )

    개정: 2016/05/13

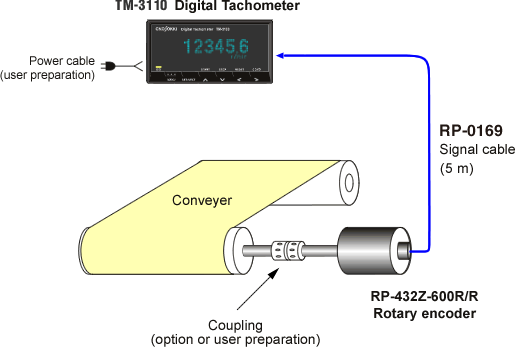

    저속에서 회전 속도 측정





    • TM-3110은 컨베이어의 롤축에 로터리 엔코더를 부착하여 회전속도 또는 축속도를 0000.0과 000.00으로 표시합니다.
    • 측정 범위 : 약. 0.1r/min ~ 5,000r/min
    • 연결축에 맞는 커플링 가격은 별도 견적이 필요합니다.
    • 우리는 다양한 요구 사항을 충족시키기 위해 여러 유형의 로터리 엔코더를 보유하고 있습니다.

    모델상품명
    1TM-3110디지털 타코미터
    2RP-432Z로터리 엔코더(컴팩트한 다용도 타입)
    RP-0169RP-432Z용 신호 케이블(5m)
    4커플 링옵션 또는 사용자 준비
