KYOWA KMC 매설용 게이지 > 스트레인 게이지

KYOWA KMC 매설용 게이지 요약정보 및 구매

모르타르나 콘크리트에 매설 내부응력 측정

판매가격 전화문의
제조사 KYOWA
원산지 일본
모델 KMC-70-120-H3 KMC-70-120-H4

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

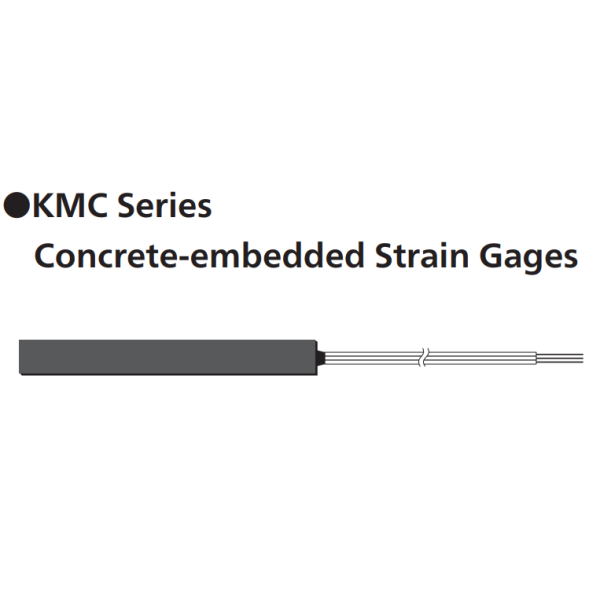

    KYOWA KM 매설용 게이지


    KMC 시리즈 게이지는 시멘트 재료의 자체 수축 및 자체 응력을 측정하도록 설계되었습니다.
    그들은 타설 직후의 자체 수축 및 고유동 콘크리트의 측정을 가능하게 합니다.
    그들은 또한 시멘트 재료의 균열을 확인하는 데 효과적으로 사용됩니다.
    일반적으로 T형 열전대는 게이지 근처에 설치되지만 KMC 시리즈 H4형 게이지는 열전대가 내장되어 있어 설치가 필요하지 않습니다.



    재료 저항 소자CuNi 합금 와이어
    재료 베이스실리콘
    경화 후 주요 접착제와 결합된 작동 온도(°C)(매설) 상온 ~ 70ºC
    주요 도선 케이블과 함께 사용하는 작동 온도(°C)비닐 코팅 평면 3선 케이블: 상온 ~ 70ºC
    자체 온도 보상(°C)-
    적용 선팽창계수(×10 -6 /℃)-
    상온에서의 변형 한계 (약 %)0.3
    상온에서 피로수명. (times)
    -


    Products table


    KMC 120Ω 단축





    3m 길이의 비닐 코팅된 평면 3선 케이블이 있는 단축 와이어 스트레인 게이지

     1 gage/ pkg

    ModelDimensions (mm)
    Gage(Grid)Base
    LengthWidthLengthWidth
    KMC-70-120-H3
    70




     KMC 120Ω 단축 T형 열전대 내장





    3m 길이의 비닐 코팅된 평면 3선 케이블이 있는 단축 와이어 스트레인 게이지

     1 gage/ pkg

    ModelDimensions (mm)
    Gage(Grid)Base
    LengthWidthLengthWidth
    KMC-70-120-H4(열전대 내장)
    70




    1. 제품의 개요

    KMC형 스트레인 게이지는 콘크리트 타설 직후부터 시멘트계 재료의 수축률을 측정할 수 있도록 설계되었습니다. 그것은 실리콘 수지 안에 몰딩된 와이어 스트레인 게이지를 가지고 있습니다.

    2. 사용방법

    2-1 임베딩

    KMC를 포함하는 경우 다음 예방 조치를 취하십시오.

    (1) KMC는 설치하기 전에 24시간 동안 물에 담가야 합니다. KMC는 공기 건조 상태에서 콘크리트에 매설되면 콘크리트의 수분을 흡수하여 결과적으로 측정 결과에 영향을 미칩니다.

    (2) KMC를 물에 24시간 침지한 후 건조되지 않도록 폴리에틸렌 백 또는 이와 동등한 것에 넣어 습윤 상태를 유지하기 위해 분무기로 물을 분무한다.

    (3) 실험실 테스트 또는 유사한 목적을 위해 KMC를 배치하려면 KMC를 제자리에 고정하기 위해 빠른 경화 접착제를 사용하여 KMC 가장자리에 연 줄을 접착합니다.

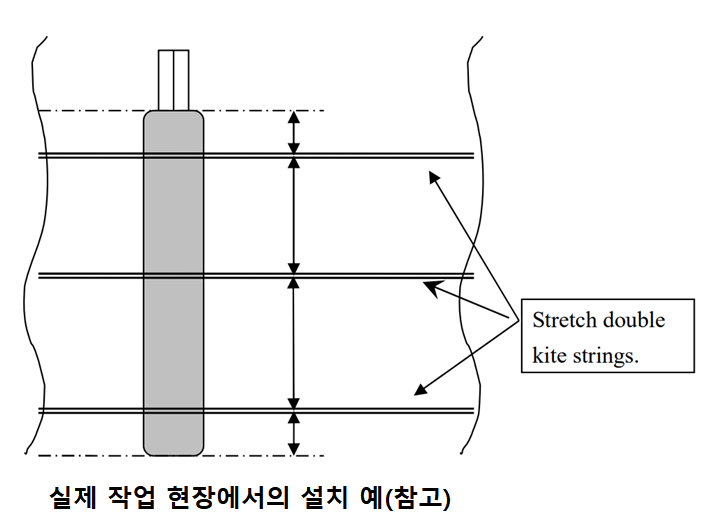

    (4) 실제 작업 현장에 KMC를 설치하기 위해서는 이중 연줄을 KMC의 주축에 수직으로 뻗어 그 사이에 KMC를 고정하는 것이 좋습니다. KMC는 세 개의 다른 지점에서 현 사이에 고정하여 제자리에 고정할 수 있습니다.




    (5) 측정점이 많은 경우 또는 KMC 타설 후 콘크리트 타설까지 시간이 소요될 경우 게이지 수분이 증발하는 것을 방지하기 위해 물에 적신 티슈 페이퍼를 KMC 상면에 놓는 것을 권장한다.

    (6) 시멘트를 주변에 붓기 전에 KMC를 위치 시킵니다. 콘크리트 공시체를 사용할 경우 KMC와 접촉하는 부위의 골재를 최대한 제거하고 시멘트로 메워준다.

    (7) 접착제 사용 시 연줄에 장력이 가해질 경우 콘크리트 타설 후 연줄을 잘라 주십시오.

    (8)유니트가 내장되어 있어 게이지 리드선의 파손을 방지하기 위해 리드선을 느슨하게 하여 장력이 가해지지 않도록 하십시오.

    (9) 매설시 시멘트를 KMC 주위에 얇은 막대를 사용하여 단단하게 다진다. 단, KMC에 직접 부딪혀 파손되지 않도록 주의하십시오. 고이동성 시멘트를 사용하는 경우 다짐은 필요하지 않습니다.

    (10) 실험실 시험에서 KMC의 장점을 극대화하기 위해 금형 내부에 탄화불소 수지 시트 또는 에어 캡을 배치하여 금형과 시멘트 사이에 발생하는 마찰을 줄여 금형의 영향을 제거합니다.

    (11) 일반적으로 열전대 또는 기타 온도 측정 장치를 KMC와 함께 배치해야 합니다. KMC-70-120-H4에는 열전대가 장착되어 있으므로 열전대 또는 기타 온도 측정 장치를 함께 놓으면 안 됩니다.


    2-2 측정

    일반 스트레인 게이지와 마찬가지로 정적 스트레인 계측기를 측정용으로 사용할 수 있습니다. 그러나 다음과 같은 예방 조치를 취하십시오.

    (1) 내장형 게이지는 일반 스트레인 게이지에 비해 방열 특성이 좋지 않으므로 2V 이하의 브리지 여기를 권장합니다.

    (2) Gage Factor(GF)는 KMC를 성형하기 전의 값입니다.


    3. 기타 안전 예방 조치

    (1) KMC는 일반 스트레인 게이지로 시편에 직접 접착하여 스트레인을 측정할 수 없습니다.

    (2) 측정범위는 시편의 탄성계수와 KMC의 탄성계수의 차이에 의해 제한된다. KMC의 탄성 계수는 약입니다. 1.5 MPa이고 시멘트 재료 또는 콘크리트의 것은 9800 ~ 30000 MPa입니다. 따라서 KMC는 탄성 계수가 대략 인 시편의 변형률을 측정할 수 있습니다. 1.5MPa 이상.

    (3) KMC를 반복적으로 강제로 가열하지 마십시오.
