KYOWA KFNB 무유도 Foil Strain Gages(자기장용)
게이지 요소는 자기 저항 효과가 적은 특수 합금으로 만들어집니다. 또한 인덕션을 없애기 위한 형태로 설계되었습니다.
따라서 KFNB 시리즈 포일 스트레인 게이지를 사용하면 AC 자기 환경에서 스트레인을 정확하게 측정할 수 있습니다.
재료 저항 소자 | NiCr 합금 호일 |
---|---|
재료 베이스 | 폴리이미드 |
경화 후 주요 접착제와 결합된 작동 온도(°C) | PC-600: -196 ~ 150ºC CC-33A: -196 ~ 120ºC |
주요 도선 케이블과 함께 사용하는 작동 온도(°C) | 비닐 코팅 상온 저노이즈 3선식 케이블(L-13): -10~80ºC |
자체 온도 보상(°C) | 0 ~ 150ºC |
적용선팽창계수(×10 -6 /℃) | 11, 16, 23 |
상온에서의 변형 한계 (약 %) | 1 |
상온에서 피로 수명. (times) | 1x10 4 (±1500μm/m) |
상대적 이미지
내용물

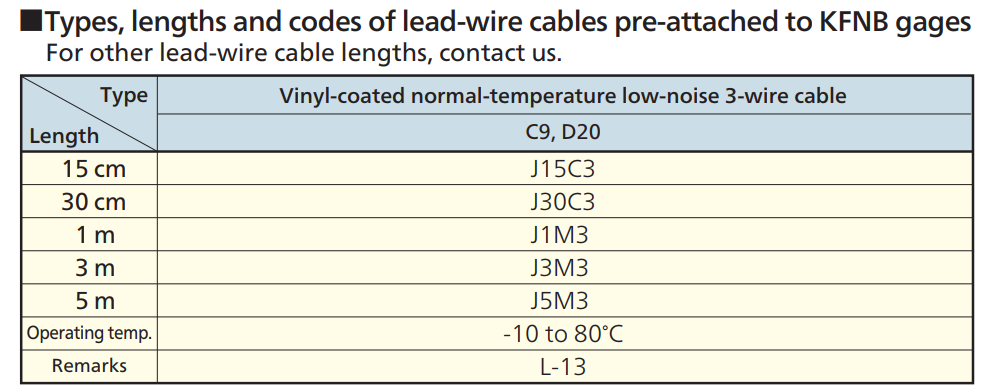

주문 시 형번 뒤에 리드선 케이블 코드를 공백으로 붙이십시오.
예) KFNB-5-350-C9-11 비닐코팅 상온저노이즈 3선식 케이블 5m 사전부착 → KFNB-5-350-C9-11 J5M3
리드선 케이블 코드가 없는 경우 접미사가 붙은 게이지는 각각 길이가 10cm인 2개의 폴리에스터 코팅 구리 와이어와 함께 제공됩니다.
Products table

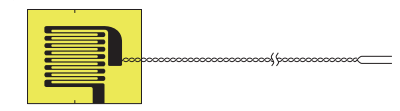

KFNB 350Ω 단축
5 gages/pkg
Model | Dimensions (mm) | |||
---|---|---|---|---|
Gage(Grid) | Base | |||
Length | Width | Length | Width | |
KFNB-5-350-C9-11 | 5 | 6.6 | 12 | 10 |
KFNB-5-350-C9-16 | 5 | 6.6 | 12 | 10 |
KFNB-5-350-C9-23 | 5 | 6.6 | 12 | 10 |
KFNB-2-350-C9-11 | 2 | 3.5 | 6 | 5 |
KFNB-2-350-C9-16 | 2 | 3.5 | 6 | 5 |
KFNB-2-350-C9-23 | 2 | 3.5 | 6 | 5 |

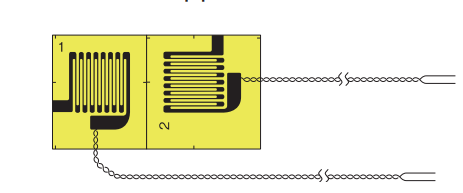

5 gages/pkg
Model | Dimensions (mm) | |||
---|---|---|---|---|
Gage(Grid) | Base | |||
Length | Width | Length | Width | |
KFNB-5-350-D20-11 | 5 | 6.6 | 22 | 12 |
KFNB-5-350-D20-16 | 5 | 6.6 | 22 | 12 |
KFNB-5-350-D20-23 | 5 | 6.6 | 22 | 12 |
KFNB-2-350-D20-11 | 2 | 3.5 | 11 | 6 |
KFNB-2-350-D20-16 | 2 | 3.5 | 11 | 6 |
KFNB-2-350-D20-23 | 2 | 3.5 | 11 | 6 |
사용후기가 없습니다.
상품문의가 없습니다.
- AS 및 상품문의 안내는 하단 판매자 정보의 연락처 및 이메일로 문의하시기 바랍니다.
리드선 케이블이 사전 부착된 스트레인 게이지 필요시
거의 모든 Kyowa 스트레인 게이지는 리드와이어 케이블이 미리 연결된 상태로 배송되어 납땜이 필요 없어 게이지 본딩 작업에서 노동력을 절약할 수 있습니다.
게이지별 리드선 케이블의 종류와 길이는 다음과 같습니다.
주문시에는 스트레인 게이지의 형식과 리드선 케이블의 코드를 공백으로 지정해 주십시오
스트레인 게이지 모델 | KFGS, KFRB, KFRPB, KFRS, KFP, KFLB, KFEL, KFEM | KFGS, KFRB, KFRPB, KFRS, KFP, KFLB | KFGS,KFRB,KFWB,KFWS,KC, KFRPB,KFRS,KFP,KFEL,KFEM | ||||
---|---|---|---|---|---|---|---|
리드선 케이블의 종류 | |||||||
단축 | 다축 | 단축 | 다축 | ||||
리드선 케이블 길이* | 15cm | N15C2 | N15C3 | L15C2R | L15C2S | L15C3R | L15C3S |
30cm | N30C2 | N30C3 | L30C2R | L30C2S | L30C3R | L30C3S | |
1m | N1M2 | N1M3 | L1M2R | L1M2S | L1M3R | L1M3S | |
3m | L3M2R | L3M2S | L3M3R | L3M3S | |||
5m | L5M2R | L5M2S | L5M3R | L5M3S | |||
모델 등 | 50cm 이상 꼬임 | 6m 이상인 경우 L-6, L-9 | 6m 이상인 경우 L-7, L-10 | ||||
코팅 색상 | KFEL, KFEM은 2선식 시스템입니다. |
*기타 리드선 케이블 길이에 대해서는 문의해 주십시오.
스트레인 게이지 모델 | KFGS,KFRB,KFRPB, KFRS,KFLB | KFNB,KFSB | KFRPB,KFHB, KFLB | KFU,KFHB | ||
---|---|---|---|---|---|---|
리드선 케이블의 종류 | ||||||
리드선 케이블 길이* | 15cm | R15C2 | R15C3 | J15C3 | F15C3 | H15C3 |
30cm | R30C2 | R30C3 | J30C3 | F30C3 | H30C3 | |
1m | R1M2 | R1M3 | J1M3 | F1M3 | H1M3 | |
3m | R3M2 | R3M3 | J3M3 | F3M3 | H3M3 | |
5m | R5M2 | R5M3 | J5M3 | F5M3 | H5M3 | |
모델 등 |
