Santest GYKS2 슬림형 / 아나로그 출력 리니어 프로파일 버전(GYKS 단종대체품) > 변위계

Santest GYKS2 슬림형 / 아나로그 출력 리니어 프로파일 버전(GYKS 단종대체품) 요약정보 및 구매

전압 출력 0-10V 또는 10-0V /전류출력 4-20mA 또는 20-4mA

판매가격 전화문의
제조사 SANTEST
원산지 일본
모델 GYKS2

관련상품

  • 상품 정보

    상품 상세설명


    Santest GYKS2 프로브.컴팩트·아날로그 출력 타입 (일체형)





    GYKS2는 GYKM의 올인원 시리즈입니다. 로드형은 기존의 GYKS에
    비해 본체의 길이가 짧아 졌습니다. GYKS2는 GYKM-LS/LT 의 교체 모델입니다 .

     GYKS2에 직접 24VDC 전원을 공급해야만 자석 위치에 비례하는 전압 또는 전류 아날로그 신호를 얻을 수 있습니다 .

    알람 출력과 노이즈 캔슬링 기능이 탑재되어 있습니다.

    자기 변형 비접촉 센서로 인해 무한한 수명을 제공 하여 기존의 전위차계를 대체합니다.

    그리고 전용 소프트웨어( GPM ) 를 사용하여 사용자 측에서 제로 및 게인 조정이 가능합니다.


     · CE 마킹
     · 노이즈 캔슬링
     · GPM 설정

    ( 2021년 11월 18일 생성 )

    Specifications

    비선형성<± 0.025 % FS 일반
    Resolution
    <0.01 % FS
    반복성<± 0.01 % FS
    온도 드리프트<50ppm FS / ° C
    전압 출력0-10V 또는 10-0V / (출력 전류 : 최대 5mA, 부하 : 최소 2kΩ)
    전류 출력4-20mA 또는 20-4mA / (부하 : 최소 500Ω)
    전원 공급+24 (± 2) VDC (100mA)
    주파수 반응Std 1kHz 샘플링 (up to stroke 1000mm
    작동 온도0 ° C- + 65 ° C
    보관 온도-20 ° C ~ + 65 ° C
    진동3G (또는 40Hz 1mmPP)
    충격10G (2msec)
    보호IP53, IP64, IP65



    ・상기 정도는 유효 스트로크 300mm 이상의 센서에 적용됩니다.

    ・스트로크 300mm 미만의 사양은 스트로크 300mm와 동일합니다.



    ・설치 브래킷과 고정 클램프가 제공됩니다.

    스트로크< 600mm :설치 브래킷과 4 개 (고정 클램프 2 개)

    600-1000mm : 설치 브래킷 6개(고정 클램프 3개)

    1001-1500mm :설치 브래킷  8개(고정 클램프 4개)

    1501-2000mm: 설치 브래킷 10개(고정 클램프 5개)


    ・GYKM-LS/LT 교환 시 높이 조절용 스페이서가 준비되어 있습니다. 필요하신 분들은 따로 주문해주세요.

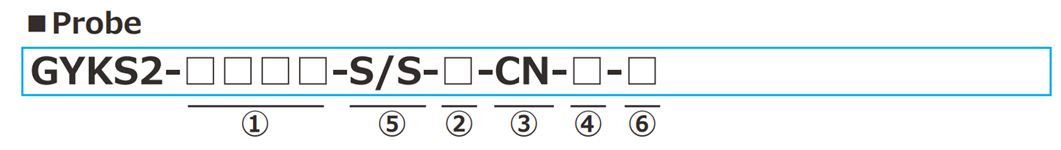

    ① 유효 스트로크
      15mm-2000mm(로드형)
      15mm-500mm(양단 유니버셜 조인트형)
      15mm-2500mm(U, TS, TW형)

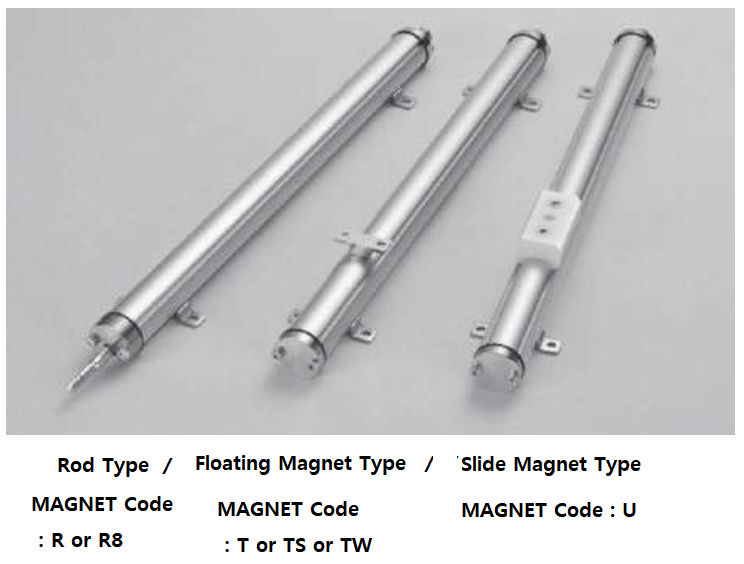

    ② 마그넷
      R : rod Φ6 (M5 나사)[IP53] (Std.)
      R2 : rod Φ6 (M5 나사)[IP64]
      R88 : rod Φ8 (M8 나사)[IP64]
      R85 : rod Φ8 (M5 나사)[IP64]
      RW88 : 양단 유니버셜 조인트 타입(rod Φ8)[IP64]
      U : 슬라이드 마그넷 [IP65]
      T : Floating Magnet Type(갭 1mm)[IP65]
      TS : Floating Magnet Type(갭 4mm)[IP65]
      TW : Floating Magnet Type(갭 8mm ) )[IP65]
      U-FX65 : 링크볼 조인트가 있는 슬라이드 마그넷 + 로드 Φ6(M5 나사) [IP65]
      U-FX88 : 링크볼 조인트가 있는 슬라이드 자석 + 로드 Φ8(M8 나사) [IP65]

    ③ 케이블 연결
      CN: 커넥터

     ・커넥터 케이블 부착 주문시 113페이지를 참조하십시오
     . ・커넥터 : Omron XS2C-D4S1(스트레이트형) 또는 D4S2(L형) (재질 : PBT 플라스틱)
     ・느슨한 커넥터가 필요한 경우 커넥터 ( 직선 또는 L자형)이 별도로 필요합니다.

    ④ 위치출력
      AD :0~10V(자석이 선단쪽으로 이동하면 출력증가)
      AR :10~0V(자석이 선단쪽으로 이동하면 출력이 감소)
      BD :4~20mA(자석이 선단쪽으로 이동하면 출력이 증가)
      BR : 20~4mA(자석이 팁 쪽으로 이동하면 출력이 감소함)
      ・바이폴라 출력(±10V)은 사용할 수 없습니다.

    ⑤ Dead zone
     슬라이드 또는 플로팅 마그넷식(로드형 제외)의 유효 스트로크가 1001mm 이상일 경우
      헤드측의 데드존 길이는 150mm입니다.
     유효 스트로크가 2001mm 이상인 경우 팁 측의 데드존 길이는 70mm
      또는 80mm(표준 길이 + 15mm)입니다. 사각지대의 모델 코드는 실제 길이(mm)가 됩니다.

    Stroke
    ~10001001~20002001~
    Rod
    S/S
    S/S
    -
    T, U
    S/S
    150/S
    150/70
    TS, TW>S/S
    150/S
    150/80


    ⑥ Clamp
      K38 : 마운팅 브라켓 있음
      F50 : 고정 클램프 있음
      N : 마운팅 브라켓 및 고정 클램프 없음
