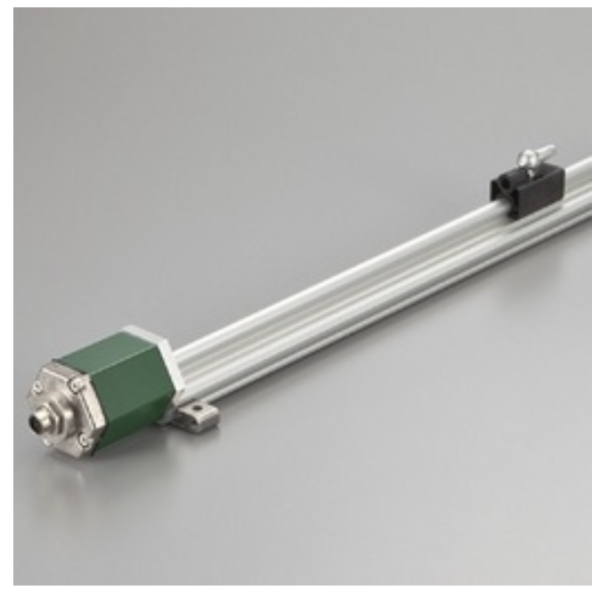

    SANTEST GYSE-R-PF 고정밀 선형 프로파일 헤드 Probe  (프로브 소자 분리형)


    고성능 프로브 타입



    이것은 GYSE-R 의 선형 프로파일 버전입니다 .

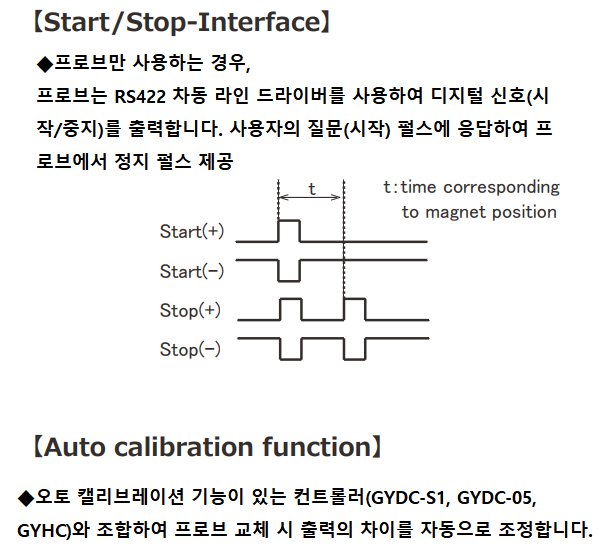

    프로브와 컨트롤러 사이에는 전기적 노이즈에 대한 견고성을 제공하는 RS-422 차동 라인 드라이버 전송이 사용됩니다.
    디지털 출력 컨트롤러와 결합하여 최소 1μm 분해능 이 가능합니다.
    내부 프로브 요소는 외부 하우징에서 분리할 수 있습니다.
    그리고 Auto Calibration 기능으로 프로브 교체 시 출력의 차이가 자동으로 조정됩니다.

    ◆ 관련 컨트롤러
     ·아날로그 출력 : GYHC
     ·디지털 출력 : GYDC-S1 , GYDC-05
     · IRDS- GY  : IRDM을 사용하는 경우 CC-Link, CC-Link IE Field, PROFIBUS, EtherNet/IP, EtherCAT과 연결할 수 있습니다 .
     · DC-Q  : MELSEC-Q 내장 UNIT




    Specification
    비선형성≤±0.025%FS 일반
    분해능
    ( 아날로그 ) 16bit
    ( 디지털 ) 최소 1μm
    반복성≤±0.001%FS
    온도 경향≤±20ppmFS/°C
    최대 압력35MPa(프로브 로드)
    작동 온도-20°C~+75°C
    보관 온도-40°C~+75°C
    진동15G(20~100Hz)
    충격100G(2msec)
    IP 등급IP67

     ・상기 정도는 유효 스트로크 300mm 이상의 센서에 적용됩니다.
     ・스트로크 300mm 미만의 사양은 스트로크 300mm와 동일합니다.

     ・고정용 클램프가 제공됩니다.(500mm마다 클램프 1개 추가)
       스트로크 < 600mm:2개
           600-1000mm:3개
           1001-1500mm:4개
           1501-2000mm:5개

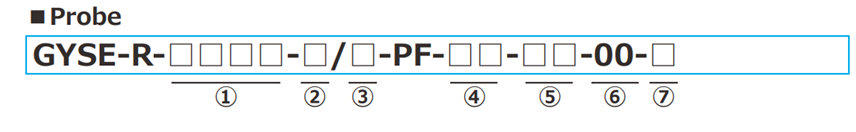

    모델 번호.



    ① 유효 스트로크
      15mm-7500mm

    ② 헤드 사각지대
      S :50mm(Std.)
      □ :□mm(옵션)(고객이 지정)
      ・가능한 Min. 길이는 선택한 magnet에 따라 다릅니다.

    ③ 팁 사각지대
      S :50mm(Std.)
      □ :□mm(옵션)(고객이 지정)
      ・가능한 Min. 길이는 선택한 magnet에 따라 다릅니다.

    ④ 관련magnet
      PFU :PFU 슬라이드magnet
      FE :No.5N-UK
      BP :No.5PFT-LG

     ・상기 이외의 magnet을 선택하실 경우에는 상담해 주십시오.
     ・이 모델 코드는 관련 magnet만을 지정하는 것을 의미합니다.
     ・magnet이 필요한 경우는 별도 주문해 주십시오.

    ⑤ 케이블 연결
      8P :커넥터
      △G□F : pigtail cable end : free
      △G□A : pigtail cable end : 릴레이용 커넥터
        부착 (□ :케이블 길이(m)、최대 10m)(*)
        (△ : 케이블 종류 S:표준, H:고온 케이블, R:로봇 케이블, UL: cUL 케이블)
       CN:기존 커넥터 (옵션 P.109 참조)

       (*) 연장 케이블 센서 케이블(m) + 연장 케이블(m) ≤ 200m를 사용 하는 경우 ・
       연장 케이블은 P.114를 참조하십시오.
       ・느슨한 연결 커넥터가 필요한 경우 커넥터(스트레이트 또는 L자형)를 주문 하십시오. 별도로 필요합니다.


    ⑥ 출력
      00: 외부 컨트롤러에 따라 다름

    ⑦ 클램프
      F50 : 고정용 클램프 있음
      N : 고정용 클램프 없음

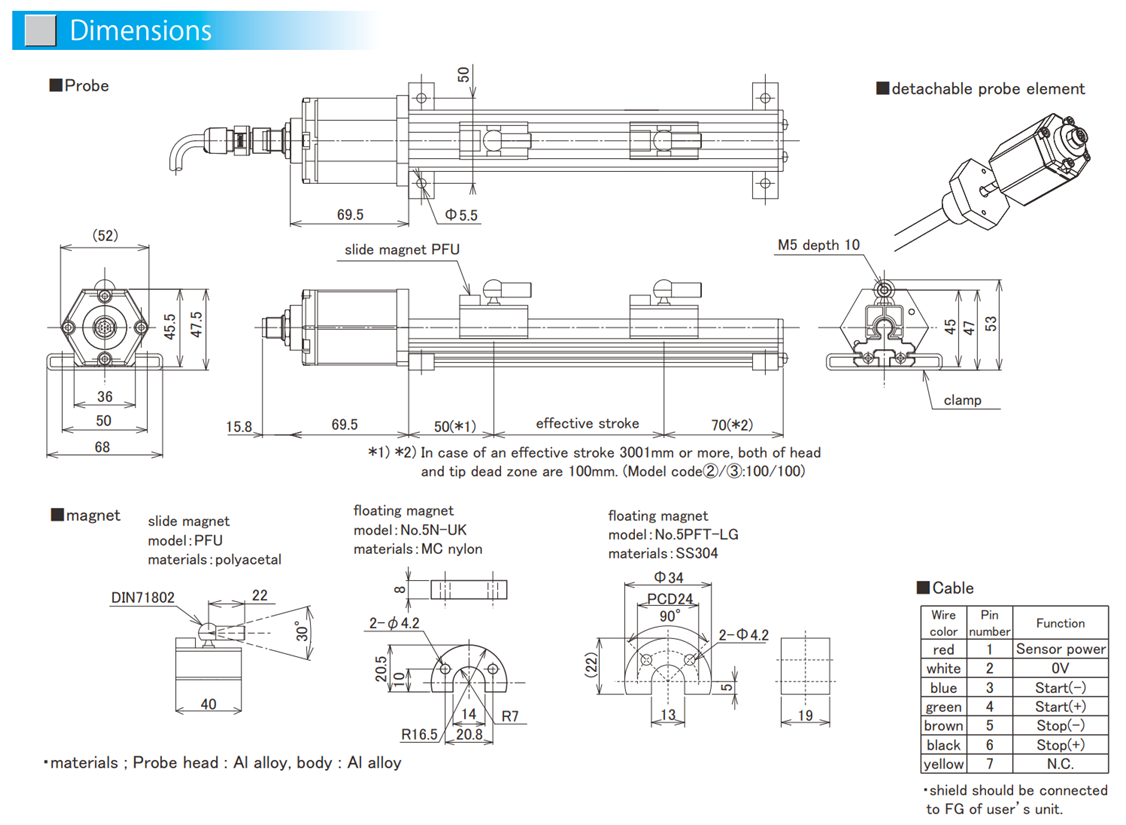

    치수
