SANTEST EX-GYdT-A 방폭형 Probe > 변위계

SANTEST EX-GYdT-A 방폭형 Probe 요약정보 및 구매

아날로그 출력 ,선형성 : ≦ ± 0.05 % FS.

판매가격 전화문의
제조사 SANTEST
원산지 일본
모델 EX-GYdT-A

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

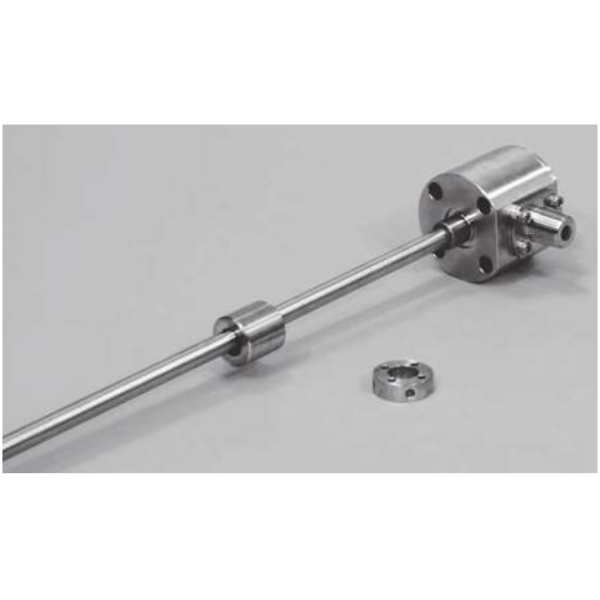

    SANTEST EX-GYdT-A 방폭형 Probe


    컴팩트한 방폭 인클로저 / 아날로그 출력


    EX-GYdT-A 프로브는 내부에 GYcAT 회로 가 있는 방폭 인클로저 유형 의 레벨 또는 변위 변환기입니다.

    센서 헤드를 밀폐 구조로 하여 방수 성능과 컴팩트함을 실현하였습니다.

    방폭 기호는 Exd II CT6이며 대부분의 폭발성 가스 분위기에서 사용할 수 있습니다.

    형식 공인인증서 기호 : No. TC16475(막대직경 Φ10), No. TC16474(막대직경 Φ13.8)

    (이 방폭인증은 일본내에서만 유효합니다.)

    ( 2021년 11월 19일 생성 )





    Specification
    비선형성≤0.05%FS Tpy.
    Resolution
    ≤0.01%FS
    반복성≤±0.01%FS
    온도 경향≤±40ppmFS/°C
    전압 출력0~10V or 10~0V (출력전류 : Max.5mA, 부하 : Min.2kΩ)
    전류 출력4~20mA 또는 20~4mA (부하 : Max.500Ω)
    경보오픈 컬렉터 30V 0.1A
    전원공급장치+24(±2)VDC(50mA)
    샘플링 주파수표준 1kHz(총 로드 길이 : 최대 1250mm)
    최대 압력35MPa(프로브 로드)
    작동 온도-20°C~+80°C
    보관 온도-40°C~+80°C
    진동6G(또는 40Hz 2mmPP)
    충격50G(2msec)
    IP 등급IP67(표준), IP68(옵션)
    방폭기호ExdⅡ CT6

     ・상기 정도는 유효 스트로크 300mm 이상의 센서에 적용됩니다.
     ・스트로크 300mm 미만의 사양은 스트로크 300mm와 동일합니다.



    ① 로드 지름
      10 : Φ10 14 : Φ13.8

    ② 전체 로드 길이
      □ :□mm

    ③ 유효 스트로크
      15mm~3500mm

    ④ Head dead zone
      S :50mm(Std.)
      □ :□mm(옵션)(고객이 지정)
       ・가능한 Min. 길이는 선택한 magnet 또는 float에 따라 다릅니다.

    ⑤ Tip dead zone
      S : 70mm/100mm(표준)
       ・S(표준 길이)는 ⑥에서 선택한 magnet 또는 float에 따라 다릅니다.

    Tip dead zone
    magnetfloat
    70mmBF
    100mmT142,T162F40S,F42S,F50S,F54S

      □ :□mm(옵션)(고객 지정)
       ・가능한 Min. 길이는 선택한 magnet 또는 float에 따라 다릅니다.

    ⑥ 관련 magnet 또는 float

    magnetfloat
    T142 : No.T14-M2
    T162 : No.T16-M2
    BF : No.2SI3-I4
    F40S : Φ40 SS316(B)
    F42S : Φ43 SS316L
    F50S : Φ50 SS316L
    F54S : Φ54 SS304

    ⑦ 케이블 종류
      S:표준 케이블
      R:로봇 케이블
      W:방수 케이블

    ⑧ 케이블 길이
      □ :□m (최대 10m)
       (*) 연장케이블 사용시
        전압출력 : 센서케이블(m) + 연장케이블(m) ≤ 10m
        전류출력 : 센서케이블(m) + 연장케이블(m) ) ≤ 100m
       ・연장 케이블은 P.112를 참조하십시오.

    ⑨ 위치 출력
      AD :0~10V (magnet이 Tip쪽으로 이동하면 출력이 증가합니다.)
      AR :10~0V (magnet이 Tip쪽으로 이동하면 출력이 감소합니다.)
      BD :4~20mA (magnet이 Tip쪽으로 이동하면 출력이 증가합니다. )
      BR : 20~4mA (magnet이 Tip쪽으로 이동하면 출력이 감소합니다.)

    치수

    ・재질:프로브 헤드:SS316, 프로브 로드:SS316
    ・P.110의 B군(홀더 재질:금속)에서 1개의 자석을 선택합니다.
    Tip dead zone 길이는 선택한 자석 또는 플로트에 따라 다릅니다.
    ・케이블을 분기하거나 연결할 때 위험 구역 은 방폭 인클로저의 정션 박스에서 작업하거나 안전성을 높일 필요가 있습니다.
    ・비위험 구역에 케이블을 연결할 때 비위험 구역에서 폭발성 분위기 가스를 방지할 필요가 있습니다.
