MAGTROL TM 비접촉식 토크센서(고속,고정밀)
제품 설명

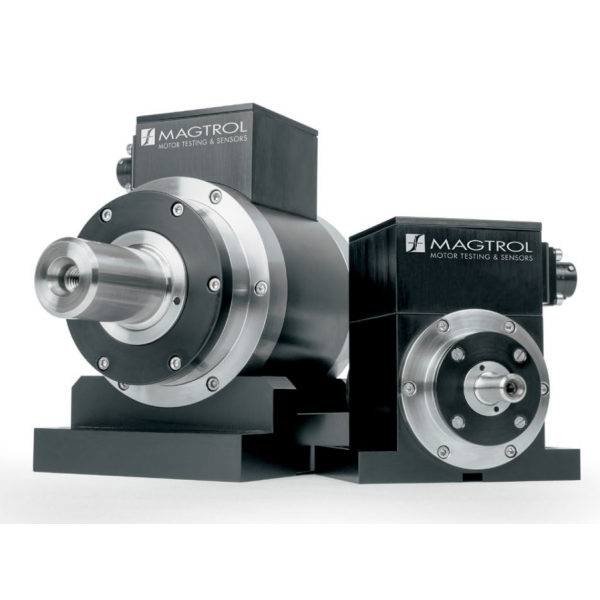

Magtrol은 동적 토크 및 속도 측정을 위한 세 가지 유형의 토크 변환기를 제공합니다.
세 가지 변환기 모델 모두 당사 고유의 비접촉 차동 변압기 토크 측정 기술을 사용합니다.
이 측정 기술은 특히 작동 중에 전자 부품이 회전하지 않는다는 점에서 많은 이점을 제공합니다.
각 모델에는 0 ~ ±10VDC 토크 출력과 오픈 컬렉터 속도 출력을 제공하는 통합 컨디셔닝 전자 모듈이 있습니다.
Magtrol의 토크 변환기는 높은 과부하 보호, 우수한 장기 안정성 및 높은 노이즈 내성을 제공하여 매우 안정적입니다.
특징
통합된 토크 및 속도 조절
토크 범위: 0.1N·m ~ 10,000N·m(0.07lb·ft ~ 7375lb·ft)
정확도: < 0.1%
과부하 용량: 200%
차단 한계: 최대 400%
고속 애플리케이션: 최대 50,000rpm
비접촉(슬립 링 없음)
회전하는 전자 부품 없음
전기 노이즈 없음
단일 DC 전원 공급 장치: 20 ~ 32VDC
즉각적인 속도 감지
조정 가능한 토크 신호 주파수 제한
내장 테스트 기능
스테인레스 스틸 샤프트
EMC 민감도는 유럽 표준을 준수합니다.
METAS 표준으로 보정
사양 및 도면
술 사양 및 상세 치수 도면에 대한 자세한 내용은 제품 데이터 시트를 참조하십시오.
다운로드 가능한 파일은 표준 모델과 관련이 있습니다.
특수 모델용 파일(예: 다른 샤프트 끝단)은 요청 시 제공됩니다.
당사 영업 부서에 문의하십시오.
특정 용도에 대해서는 당사 영업 부서에 문의하여 귀하의 요구 사항에 가장 적합한 솔루션을 찾는 것이 좋습니다.
TMB Series : Basic Accuracy
TM Series : High Accuracy
TMHS Series : High Speed & Accuracy
TF Series : Torque Flange Sensor
MODEL별 용량/RPM
|
모델 번호 | 공칭정격 토크(N·m) | 공칭정격 토크(lb·ft) | TMB 정확도 등급 | 최대 TMB 속도(rpm) | TM 정확도등급 | TM 최대 속도(rpm) | TMHS 정확도 등급 | 최대 TMHS 속도(rpm)a) | TM/TMHS 다운로드 | TMB 다운로드 |
|---|
| 301 | 0.1 | 0.07 | 해당 없음 | 해당 없음 | 0.2% | 20,000 | 해당 없음 | 해당 없음 | PDF | 단계** | 해당 없음 |
| 302 | 0.2 | 0.15 | 해당 없음 | 해당 없음 | < 0.1% | 20,000 | 해당 없음 | 해당 없음 | PDF | 단계** | 해당 없음 |
| 303 | 0.5 | 0.37 | 해당 없음 | 해당 없음 | < 0.1% | 20,000 | < 0.1% | 40,000 | PDF | 단계** | PDF | 단계 |
| 304 | 1 | 0.7 | < 0.1% | 6 000 | < 0.1% | 20,000 | < 0.1% | 50,000 | PDF | 단계** | PDF | 단계 |
| 305 | 2 | 1.5 | < 0.1% | 6 000 | < 0.1% | 20,000 | < 0.1% | 50,000 | PDF | 단계** | PDF | 단계 |
| 306 | 5 | 3.7 | < 0.1% | 6 000 | < 0.1% | 20,000 | < 0.1% | 50,000 | PDF | 단계** | PDF | 단계 |
| 307 | 10 | 7.4 | < 0.1% | 6 000 | < 0.1% | 20,000 | < 0.1% | 50,000 | PDF | 단계** | PDF | 단계 |
| 308e) | 20 | 15 | < 0.1% | 6 000 | < 0.1% | 20,000 | < 0.1% | 50,000 | PDF | 단계** | PDF | 단계 |
| 309e) | 20 | 15 | < 0.1% | 4 000 | < 0.1% | 10 000 | < 0.1% | 32 000 | PDF | 단계 | PDF | 단계 |
| 310 | 50 | 37 | < 0.1% | 4 000 | < 0.1% | 10 000 | < 0.1% | 32 000 | PDF | 단계 | PDF | 단계 |
| 311 | 100 | 74 | < 0.1% | 4 000 | < 0.1% | 10 000 | < 0.1% | 32 000 | PDF | 단계 | PDF | 단계 |
| 312 | 200 | 148 | < 0.1% | 4 000 | < 0.1% | 10 000 | < 0.1% | 24 000 | PDF | 단계 | PDF | 단계 |
| 313 | 500 | 369 | < 0.1% | 4 000 | < 0.1% | 10 000 | < 0.1% | 24 000 | PDF | 단계 | PDF | 단계 |
| 314 | 1 000 | 738 | 해당 없음 | 해당 없음 | < 0.1% | 7 000 | < 0.1% | 16 000 | PDF | 단계 | 해당 없음 |
| 315 | 2 000 | 1475 | 해당 없음 | 해당 없음 | < 0.1% | 7 000 | < 0.1% | 16 000 | PDF | 단계 | 해당 없음 |
| 316 | 5 000 | 3687 | 해당 없음 | 해당 없음 | < 0.1% | 5 000 | < 0.1% | 12 000 | PDF | 단계 | 해당 없음 |
| 317 | 10 000 | 7375 | 해당 없음 | 해당 없음 | < 0.15% | 5 000 | < 0.15% | 12 000 | PDF | 단계 | 해당 없음 |
a) 일부 모델에 사용 가능한 고속 버전
b) Foot mount 없이 주문한 TM, TMHS 또는 특히 TMB의 무게는 약간 더 낮습니다.
중량은 TM의 더 무거운 버전(샤프트 엔드)에 대해 제공됩니다. 모델에 따른 유효 중량은 요청 시 제공됩니다.
c) 요청 시 사용 가능한 버전
d) Magtrol은 적응 플랜지 사용을 권장합니다(요청 시 사용 가능)
e) 20Nm의 경우 모델 TM309를 권장합니다.
* 특정 크기에서 더 빠른 속도를 사용할 수 있으므로 당사 영업 부서에 문의하십시오.
**이 모델은 여전히 좁은 몸체에서 사용할 수 있습니다(아래 그림 참조).
요청 시 기존 고정 시스템(하단에서만 고정)을 계속 사용할 수 있습니다.
당사 영업부에 문의해 주십시오.
TM 301-308 용 고정 MAGTROL은 소형 토크 변환기(TM 301-308)용 장착 시스템을 재설계했습니다.
새로운 마운팅 베이스는 이전과 같이 아래에서 토크 트랜스듀서를 설치할 수 있을 뿐만 아니라 위에서도 설치할 수 있습니다.
또한 하우징 아래에 센터링 키를 통합합니다. 이전 고정 시스템(아래에서만)은 여전히 대안으로 사용할 수 있습니다.
작동 원리
간단하고 신뢰할 수 있는 토크 미터 측정 시스템은 가변 토크 비례 변압기 커플링의 원리를 기반으로 합니다.
이 원리는 토크 측정을 위해 Magtrol에 의해 채택되었습니다.
측정 시스템은 2개의 동심 실린더로 구성되어 있으며, 샤프트 변형 영역의 양쪽에 있는 샤프트에서 수축하고 하우징에 부착된 2개의 동심 코일로 구성됩니다.
두 실린더는 일치하는 슬롯 열을 원형으로 배치하고 코일 내부의 샤프트와 함께 회전합니다.
20kHz 주파수의 일정한 교류 전류가 1차 코일을 통해 흐릅니다. 토크가 가해지면 두 실린더의 슬롯이 겹치지 않습니다.
대신 변형 영역이 각도 변형을 겪고 슬롯이 겹치기 시작합니다. 따라서 2차 코일에 토크 비례 EMF가 유도됩니다.
컨디셔닝 전자 장치는 토크 방향에 따라 EMF를 +10에서 -10V 사이의 전압으로 변환합니다.
속도 측정은 외부 실린더로 직접 절단된 톱니 경로에서 훈련된 유도 근접 변환기를 통해 통합됩니다.
애플리케이션
프로펠러 – 항공우주, 해양 및 헬리콥터
자동차 산업의 앞유리 와이퍼, 전기 창, 시동기, 발전기 및 브레이크
펌프 – 물과 기름 감속기어 및 기어박스
움켜쥠
전동 밸브
드릴, 공압 공구 및 기타 공작 기계
타코미터 드릴에 대한 토크 제한기 테스트
모델 TM 311 토크 변환기는 정확성과 신뢰성을 위해 디스크 브레이크, 커플링, 스위블 및 유니버설 조인트와 함께 설계에 사용됩니다
BRP 125 테스트 벤치는 5Nm ~ 200Nm의 광범위한 드릴에서 토크 제한기를 테스트하도록 특별히 설계되었습니다.
대형 핸드 드릴 제조업체는 드릴의 토크 제한기를 테스트하기 위한 테스트 벤치가 필요했습니다.
테스트 벤치의 목적은 수리 작업장에 다양한 수리된 드릴을 테스트할 수 있는 다재다능하고 쉽고 빠른 시스템을 갖추는 것이었습니다.
이상적인 테스트 벤치는 5-200Nm 범위의 드릴에 대해 회전 속도와 최대 트립 토크를 측정할 수 있는 최대 표면적이 800 × 800mm인 안정적인 설정입니다.
테스트 주기에는 드릴당 최대 3분의 총 테스트 시간 내에서 토크 제한기가 트립될 때까지 기계 조립, 공칭 속도로 회전 및 기계 제동이 포함됩니다.
Magtrol SA는 디스크 브레이크, 커플링, 회전 및 유니버설 조인트와 함께 TM 311 토크 변환기를 사용하여 BRP 125 테스트 벤치를 개발하여 이러한 기대를 충족할 수 있었습니다.
드릴은 테스트 벤치에 놓고 작업자가 손으로 잡고 있는 빠른 수/암 커플링으로 시스템에 연결됩니다.
스톱 바는 기계가 켜지는 것을 방지합니다. 토크는 Cardan(범용 조인트)과 회전 조인트를 통해 전달됩니다.
Cardan과 Swivel Joint에 의한 변속기의 역할은 기계를 정렬하고 고정하지 않고도 테스트가 가능하도록 하는 것입니다.
최대 속도에 도달하면 전기 공압식 제어 장치로 제어되는 디스크 브레이크로 드릴이 제동됩니다.
시스템은 사용자가 테스트 매개변수를 저장하고 테스트된 각 드릴에 대한 테스트 인증서를 인쇄할 수 있는 소프트웨어로 제어됩니다.
TM 311 토크 변환기는 상당히 넓은 범위에서 높은 정확도를 측정하는 데 특히 적합하기 때문에 BRP 125 테스트 벤치는 높은 신뢰성, 우수한 기계적 안정성 및 우수한 재현성(0.5%)으로 성공을 거두었습니다.
사용자는 벤치의 성능과 기능에 매우 만족합니다.
